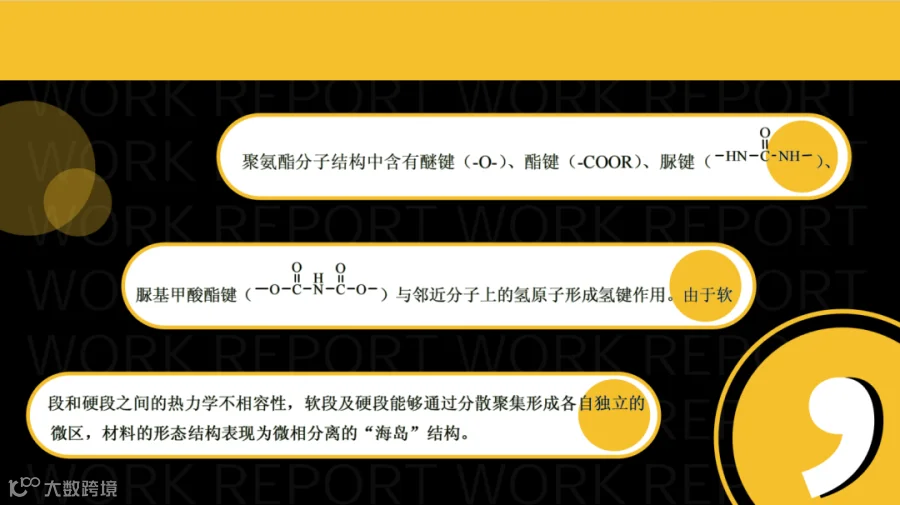

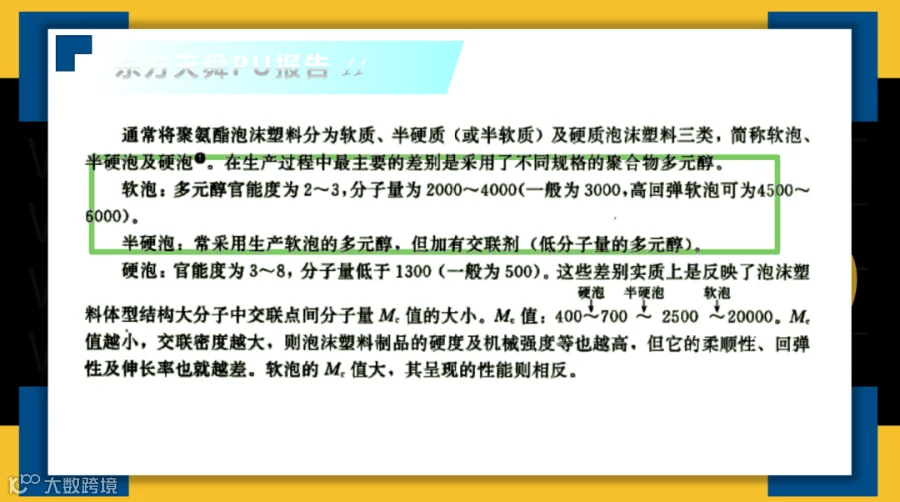

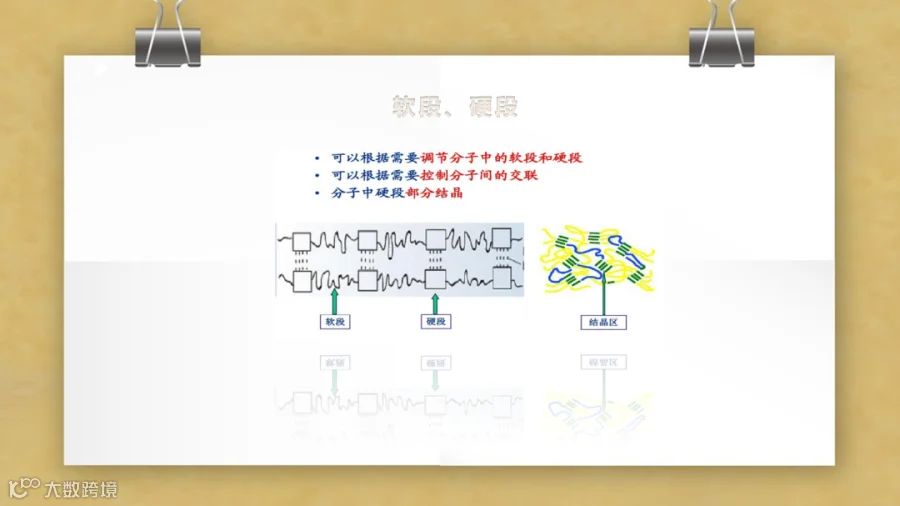

硬质聚氨酯泡沫材料内部具有较高的交联度,高分子链段中分为硬段区和软段区。当以聚酯类多元醇作为软段时,其分子链上极性较大的酯基会形成较多的氢键,增大了分子链间的相互作用力,减弱了硬段区和软段区的微相分离,形成了物理交联结构,因此所获得的聚氨酯泡沫材料表现出较高的抗压强度;当以聚醚多元醇作为软段时,其分子结构中的醚键内聚能较低,分子链段的柔顺性较好,更容易在外力作用下产生形变,因此所得聚氨酯泡沫材抗压强度较差,但韧性较好。
聚合物泡沫材料具有应变率效应。由于其内部的多孔结构,在压缩过程中,随着压缩速率的增大,泡沫材料会更早地出现强化特征,进入到被压实的阶段,表现出压缩强度随压缩速率的增大而增大的现象。
软段组成对硬质聚氨酯泡沫材料压缩强度的影响
当软段中聚醚多元醇含量从０％增至３８.５％,硬质聚氨酯泡沫材料的压缩强度从18.2MPa下降至14.5MPa。这是由于聚醚多元醇中含有醚键,醚键的内聚能较低,分子链段的柔顺性较好,随着软段中聚醚多元醇含量的逐渐增加,高分子链的柔性得以提高,使制成的聚氨酯泡沫材料更容易在外力作用下发生形变。另外,随着软段结构中聚酯多元醇含量的下降,由聚酯多元醇中酯基形成的氢键数目随之减小,减弱了氢键的物理交联作用,降低了分子间作用力,这导致泡沫材料的压缩强度下降。
软段组成对硬质聚氨酯泡沫材料弯曲性能的影响
当软段中聚醚多元醇含量从０％增至 38.5％ 时,弯 曲 强 度 从 15.1MPa 下降至10.6MPa,但是弯曲应变从2.53％提高至9.36％。
这是由于聚醚多元醇含量的增加使形成的高分子主链柔顺性提高,材料产生形变的能力随之增加。另外,聚酯多元醇含量的降低,导致其中由酯基形成的氢键数目减少,降低了分子间作用力,使得高分子链段在外力的作用下更容易发生形变,从而使硬质聚氨酯泡沫材料的弯曲强度下降,弯曲应变增加。基于以上分析可知,增加硬质聚氨酯泡沫材料中聚醚多元醇的含量,有利于提高材料的韧性。
摘要：原创文章请自查询

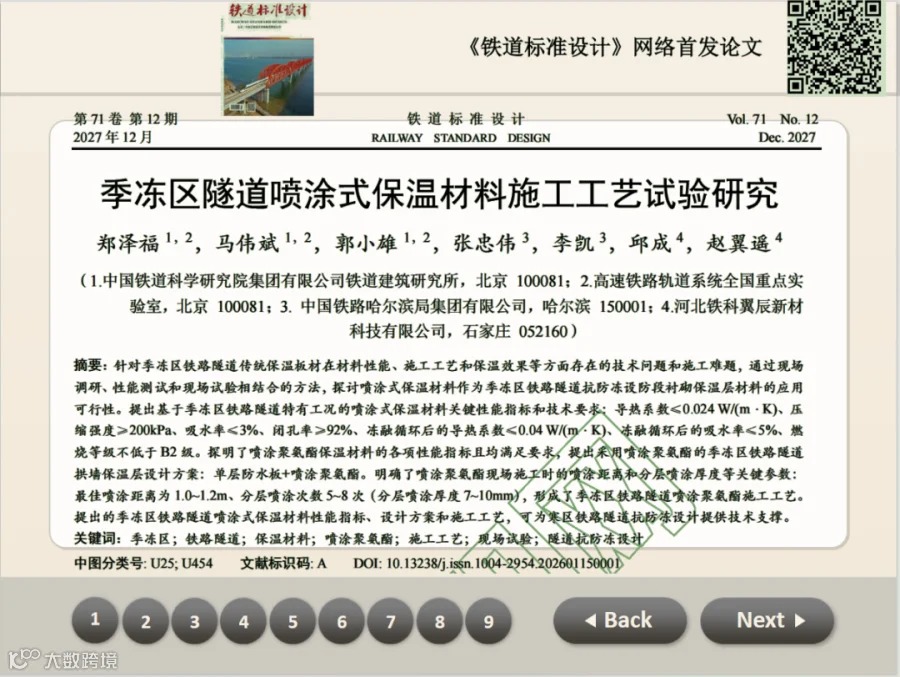

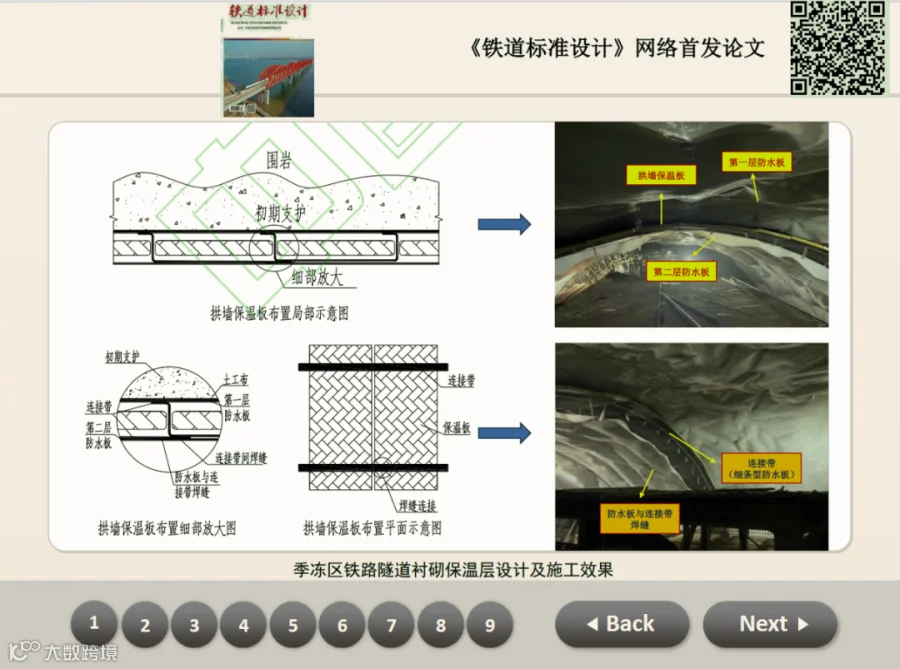

喷涂式保温材料性能要求

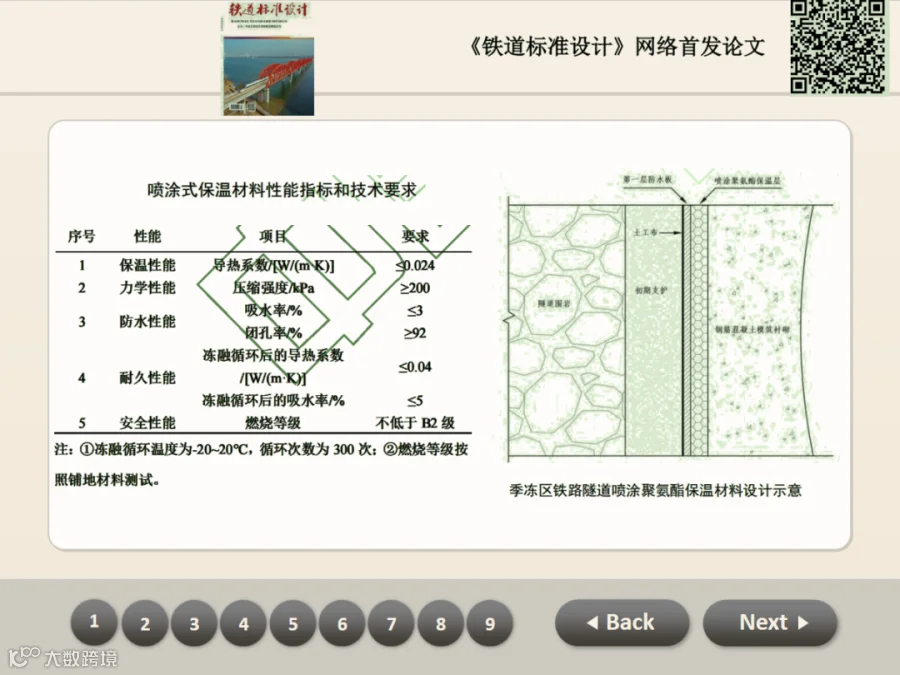

根据季冻区铁路隧道特有的外部环境、施工条件及结构适配性等要求，喷涂式保温材料需同时满足保温性能、结构稳定性、环境适应性、耐久性和安全性，季冻区隧道用喷涂式保温材料的核心指标：导热系数、压缩强度、吸水率、闭孔率、冻融循环后的导热系数和吸水率、燃烧等级。
导热系数是保温材料最重要的热学参数，其数值大小直接影响材料的保温性能和设计厚度；压缩强度与模筑混凝土浇筑及衬砌支护体系密切相关；吸水率和闭孔率是衡量材料保温性能和防水性能的关键指标；冻融循环后的导热系数和吸水率是衡量保温材料耐久性能的重要指标；燃烧性能则是为了保障材料施工安全。

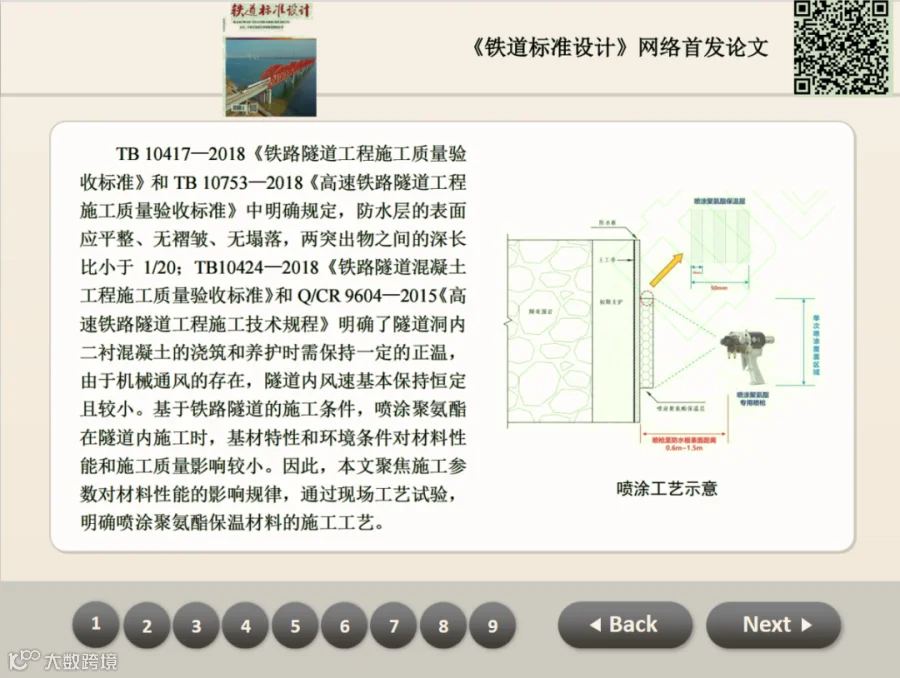

喷涂聚氨酯现场施工的材料性能和施工质量受基材特性、施工参数和环境条件等因素综合影响。
思考题：
喷涂聚氨酯施工工艺影响因素分析
喷涂距离对材料性能的影响规律
压缩强度与喷涂位置和喷涂距离关系
分层喷涂次数对材料性能的影响规律
软段组成对硬质聚氨酯泡沫材料力学性能的影响
我们为客户提供原料（硬泡、软泡）、板材（连续、间歇）、制品（汽车）
工艺（设计、优化）
聚氨酯相关服务（聚氨酯的事儿找我们就好）
广泛的化学和材料科学基础，创新能力，为相关行业提供解决方案。
（组合料）满足聚氨酯制造商在生产效率产品性能方面的要求，协助客户解决有关节能或使用环保发泡剂等问题。
建筑方面应用：
满足对保温材料提高阻燃性能的要求，推出不同异氰酸酯指数的PIR系列产品，可根据客户生产线和工艺情况量身定制不同的解决方案。
软质泡沫应用：
软质模塑高回弹、自结皮泡沫领域的组合料。
汽车工业应用：
有助于汽车制造商改善乘坐空间的空气质量
基础设施应用：
管道、储罐、铁路等解决方案。
本公众号是一个学习交流的平台，平台上部分文章为（摘要）转载，图片，均来源于公开资料，内容观点不代表本公司立场，请仅学习参考，并不用于商业目的，如有涉及侵权等，请及时告知我们（后台留言），我们会尽快处理。本公众号拥有对此声明的最终解释权。
点
阅读原文了解更多
