聚氨酯的结构特点
聚氨酯除含氨基甲酸酯基外，还有酯或醚基，以及脲、缩二脲和脲基甲酸酯等基团；既有柔性的链段，又有刚性的链段；而分子整体是网状的体型高分子。
所以由于配比和原材料的变化，其性能可在很宽的范围改变。
聚氨酯水泥复合材料具有较高的粘结强度、拉伸强度和良好的韧性，可用于结构补强。 其常与钢丝网或钢绞线网结合，形成钢丝网 － 聚氨酯水泥或钢绞线网 － 聚氨酯水泥加固体系，在旧桥加固中得到应用。
聚氨酯原料及配比-复合材料

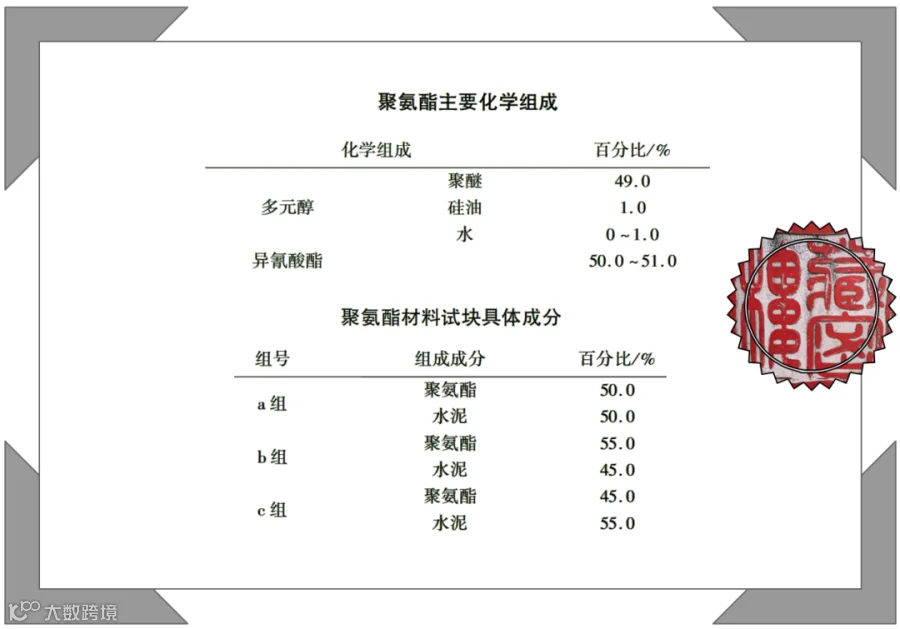

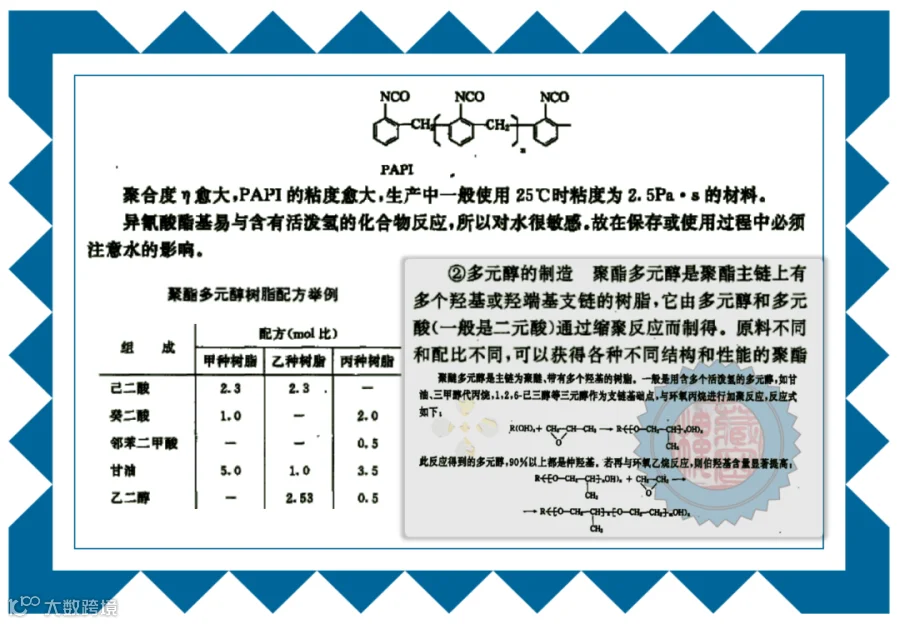

聚氨酯水泥复合材料是一种聚合物材料，具有良好的耐化学腐蚀性、较强的粘结性和良好的成模性能。 其主要成分为聚氨酯原料和填料，聚氨酯原料主要由黑料和白料组成，黑料为异氰酸酯固化剂，白料为聚酯多元醇或聚醚。
聚氨酯原材料与水泥粉料按照质量比混合而发生聚合反应，质量比例为聚氨酯∶ 水泥粉料 ＝ １ ∶ １。
为对照聚氨酯水泥在不同配合比条件下的应力应变特性，设置对照组，配制聚氨酯∶ 水泥粉料 ＝ １． ２５ ∶ １和聚氨酯∶ 水泥粉料 ＝ １ ∶ １． ２５ 的高密度聚氨酯粉料复合材料。 在此分别将三组聚氨酯水泥试块命名为ａ 组、ｂ 组和 ｃ 组。

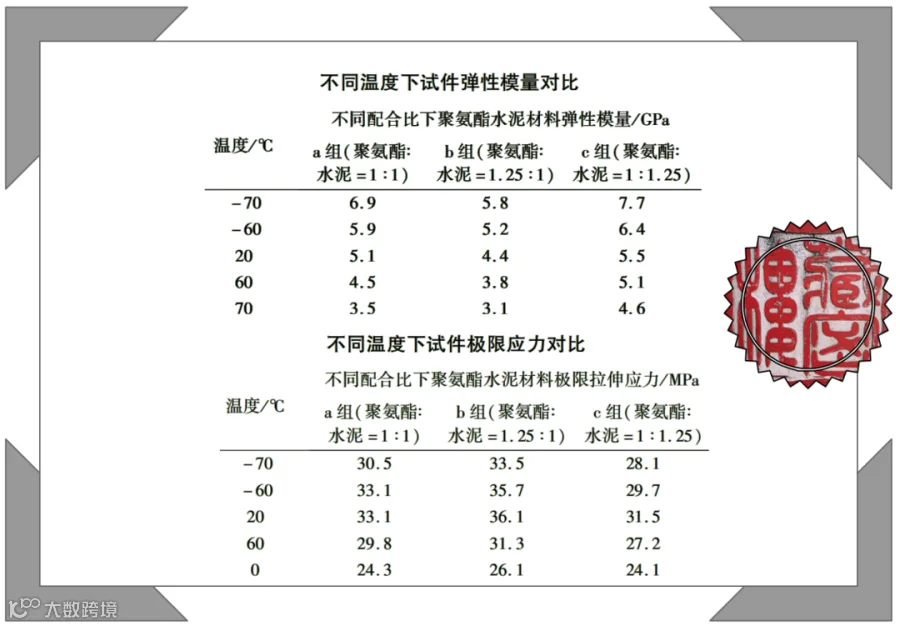

为了探究不同温度下聚氨酯水泥试件的拉伸力学性能，以温度为试验变量，控制在 － ７０ ～ ７０℃ ，对ａ、ｂ、ｃ 组各 ９ 个，共 ２７ 个试件进行了拉伸试验，测试分 别 在 － ７０℃ 、 － ６０℃ 、 － ４０℃ 、 － ２０℃ 、 ０℃ 、２０℃ 、４０℃ 、６０℃和 ７０℃下进行。
在小量程试验机上进行拉伸试验。 首先，夹紧试件两端；其次，输入足够的氮，降低孵化器内的温度至低温测试所需值，或使用电阻加热器使温度上升，然后调整加载装置，手动释放过程中的温度应力；随后，至少保持温度 １５ｍｉｎ；最后，施加轴向载荷直至试件断裂。 加载速度为 ５０Ｎ／ ｓ。 测试时，在试件中间沿轴向布置两个电阻应变片，应变采用某测试公司生产的动态应变采集仪采集数据。
资讯速览
聚氨酯资料共享3-13
我们为客户提供原料（硬泡、软泡）、板材（连续、间歇）、制品（汽车）
工艺（设计、优化）
聚氨酯相关服务（聚氨酯的事儿找我们就好）
本公众号是一个学习交流的平台，平台上部分文章为（摘要）转载，图片，均来源于公开资料，内容观点不代表本公司立场，请仅学习参考，并不用于商业目的，如有涉及侵权等，请及时告知我们（后台留言），我们会尽快处理。本公众号拥有对此声明的最终解释权。
点
阅读原文了解更多
