一，信号转换端子排技术参数
模拟口转换接口 |
A1、A2、A3、A4、A5 |
模拟口转换后类型 |
电压/电流信号采集 |
电压信号 |
0~3.3V |
电流信号 |
4-20ma |
4-20ma采样电阻 |
150欧 0.1% 25PPM |
信号切换方式 |
拨码开关 |
保护措施 |
端口防误接，过压过流保护，最大±30V过压保护 |

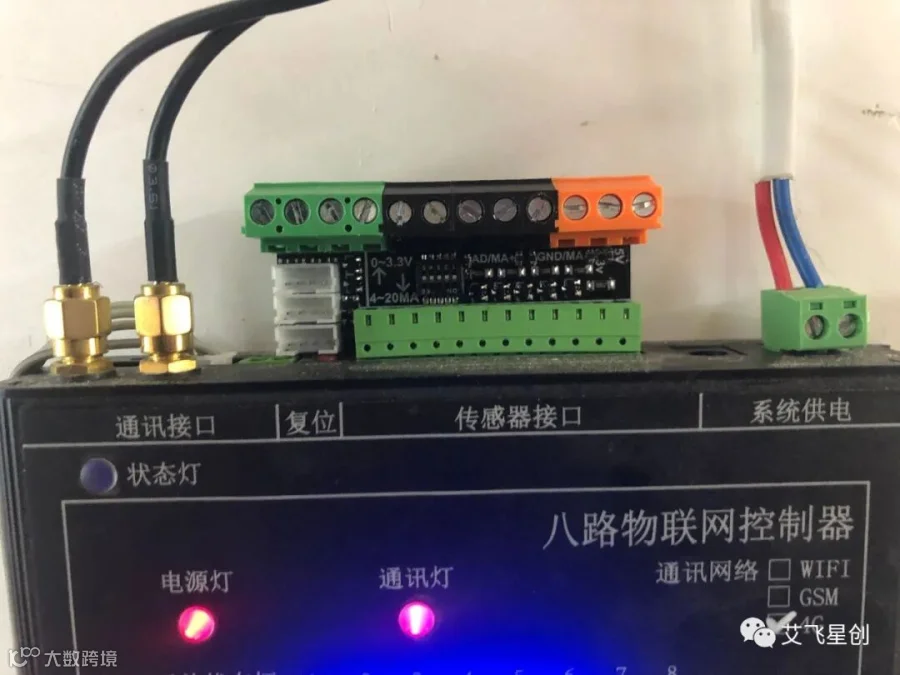

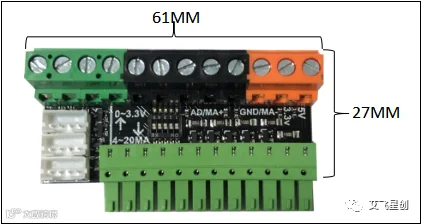

图1 外形
二，结构介绍

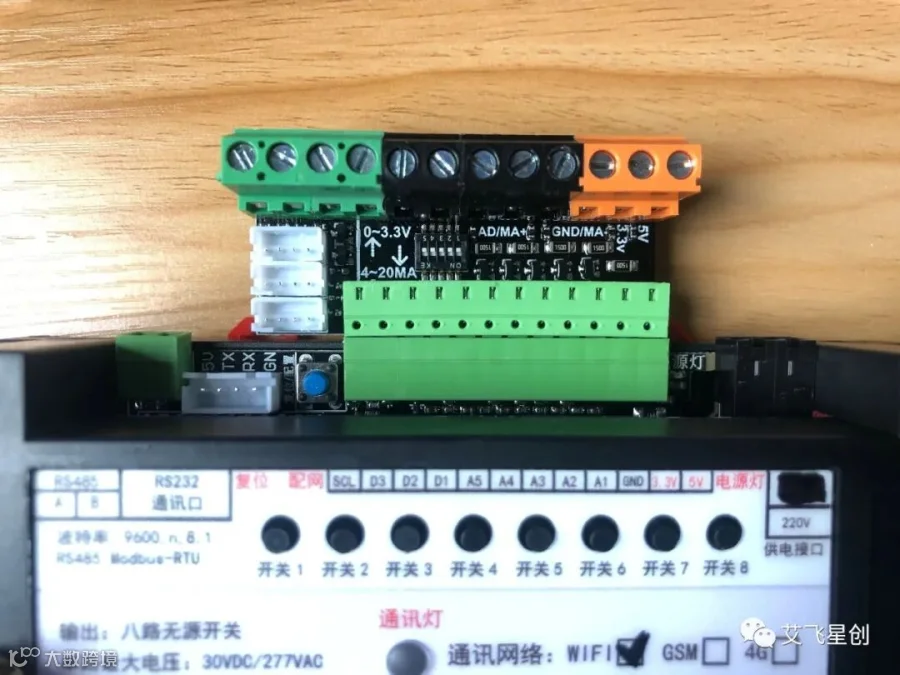

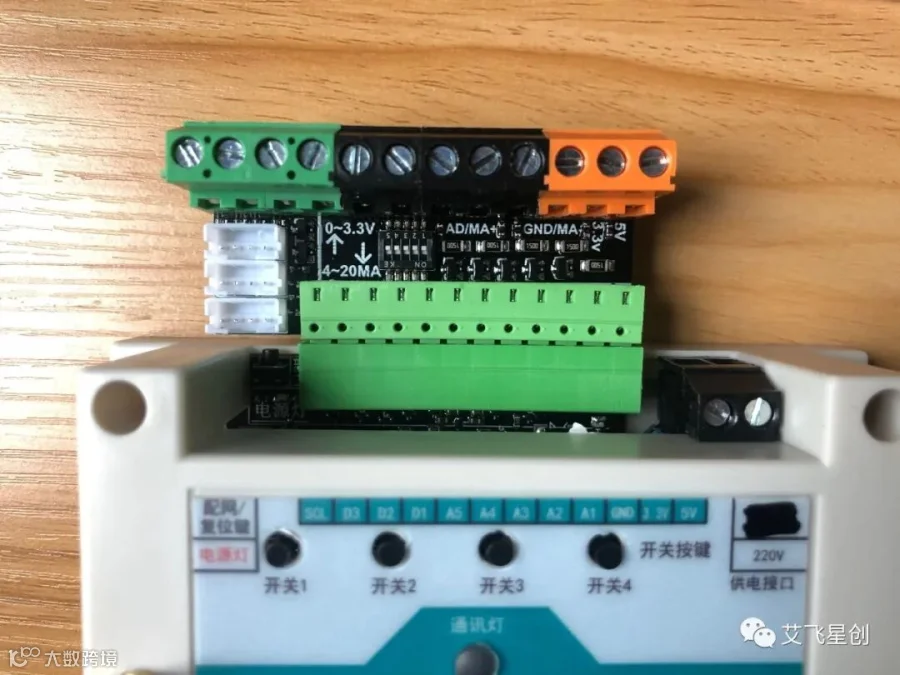

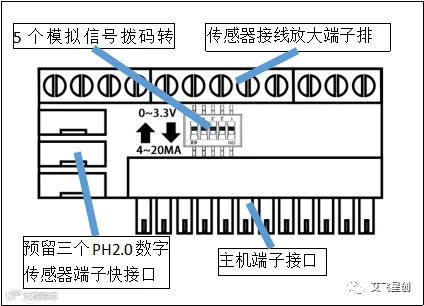

图2 结构介绍

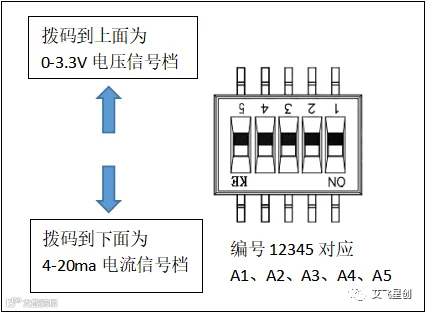

图3 拨码切换方式
三，注意事项
1，3.3V与5V是输出供电接口，只能用于给传感器提供电源。不可以有任何电压输入，否则会直接损坏芯片与系统。
2，A1-A5，D1-D3，SCL接口均支持过压过流保护，最大保护电压是±30V。
3，输入电流信号或者电压信号时，不小心拨错档位，仅会读值错误，并不会对控制造成任何损坏。
四，电压信号接线

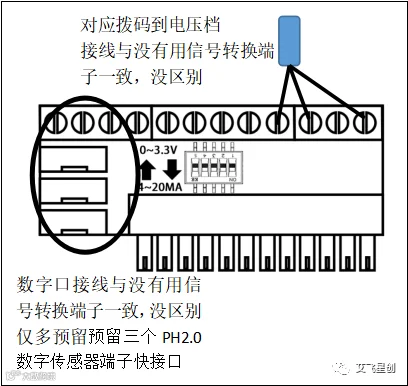

图4 电压档接线
五，电流信号接线

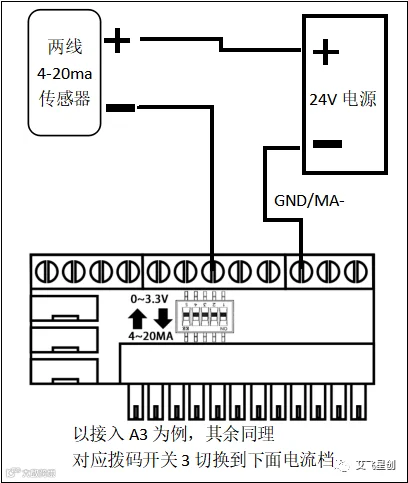

图5 两线4-20ma接线方式

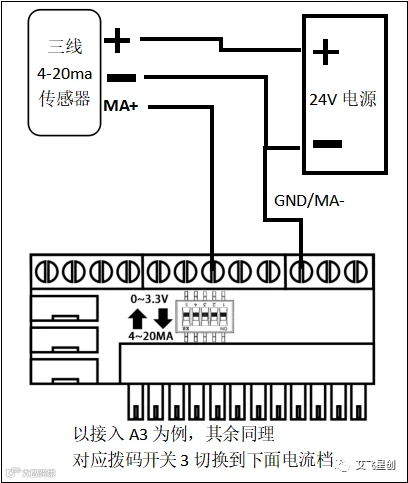

图6 三线4-20ma接线方式

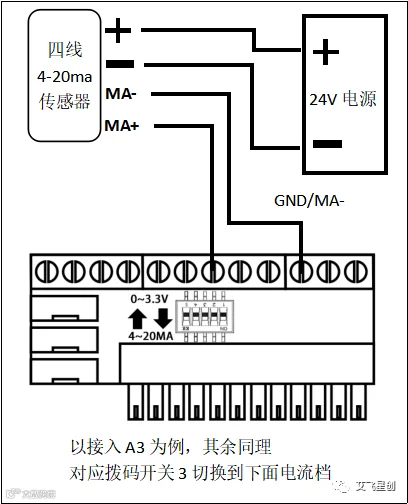

图7 四线4-20ma接线方式
六，传感器配对控制器
1，使用【艾掌控2.0】APP，APP下载链接：http://admin.aifxc.cn
2，操作前，控制器必须已经绑定在APP中，并且处于可控状态！

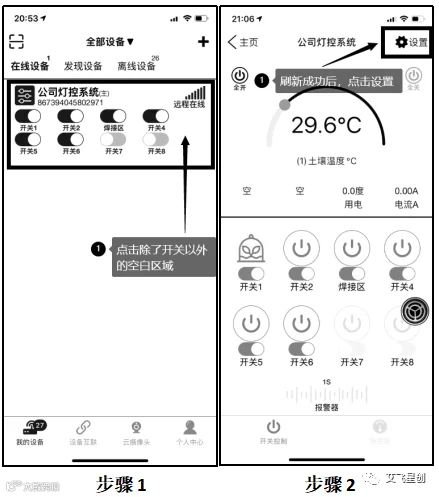

步骤1，点击进入设备主控页面；
步骤2，刷新成功后，点击右上角【设置】；

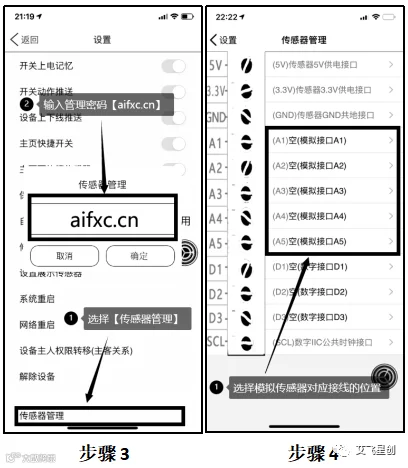

步骤3，选择【传感器管理】；输入密码【aifxc.cn】；
步骤4，选择模拟传感器对应接线的位置，黄色线接在A1口就选择A1，A2口就选择A2，A3口就选择A3，A4口就选择A4，A5口就选择A5。
步骤5，在传感器列表中找到【4-20ma传感器】，对应序号【82002109】。

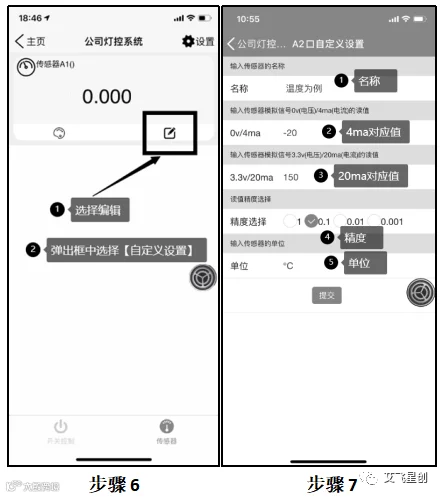

步骤6，选择【编辑】-【自定义设置】。
步骤7，名称可以自己随意修改，填入4ma对应的读值，20ma对应的读值，精度可行根据实际情况选择，填入单位即可完成所有设置。
自定义电压教程：自定义电压信号接入使用说明书
七，APP显示
1，传感器读值显示，读值可参与历史查看、智控、数据校正，（）括号内显示读取到的电流值。
2，调色板，可以调节传感器版区颜色，可以在设置中保存颜色到服务器。
3，编辑，可以编辑传感器名称与其他设置。
八，环境测试

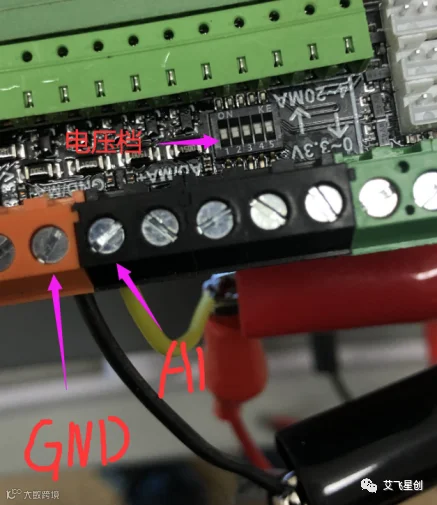

1，测试A1口，拨码开关到电压档。

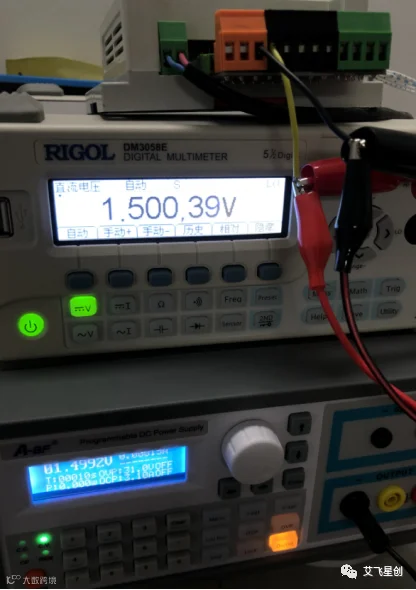

2，测试输出1.5V

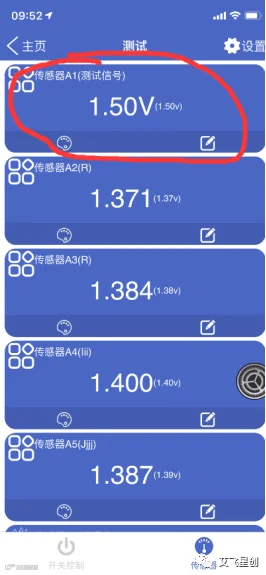

3，APP中显示。（更改序号，并设置参数）

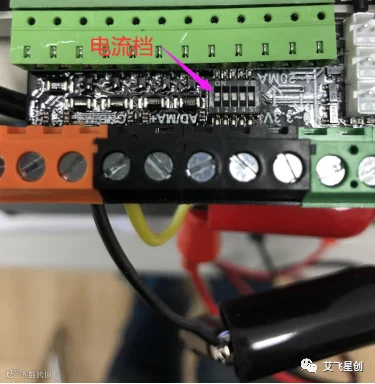

4，调节拨码开关到电流档。

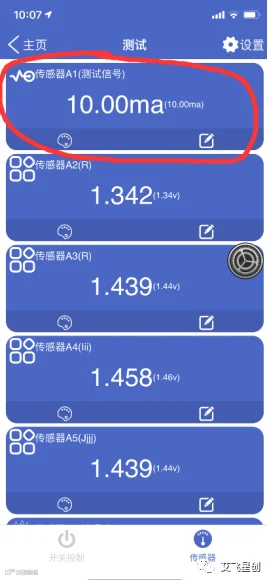

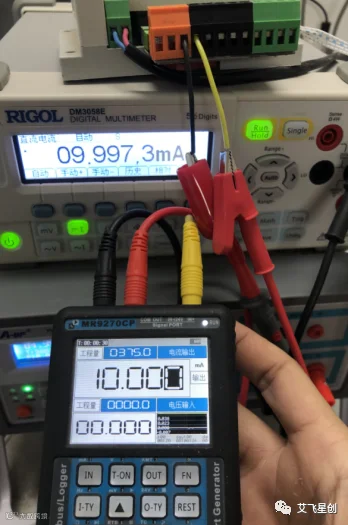

5，输出10MA进行测试。
6，APP显示。（更改序号，并设置参数）

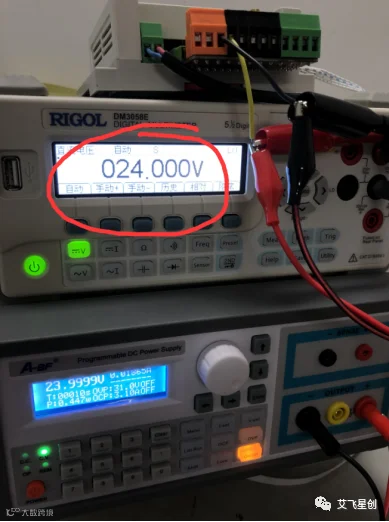

7，过压过流测试，24V 2A输出，拨码开关到电压档与电流档切换，电路可正常保护。
