申明，自定义电压信号属于免费开放给客户的三方自定义信号接入。任何错误的操作都会导致控制器或者接口的损坏，因三方信号接入损坏的不在保修售后服务范围内。
请有电子基础的客户进行接入。
一，电压信号参数
信号电压范围 |
0-3.3V（电信号不可以超过3.3V） |
检测类别 |
三方传感器接入的读值 |
传感器类型 |
模拟电压 |
支持接口 |
A1/A2/A3/A4/A5 |
二，支持的传感器
【任意低于3.3V电压信号】

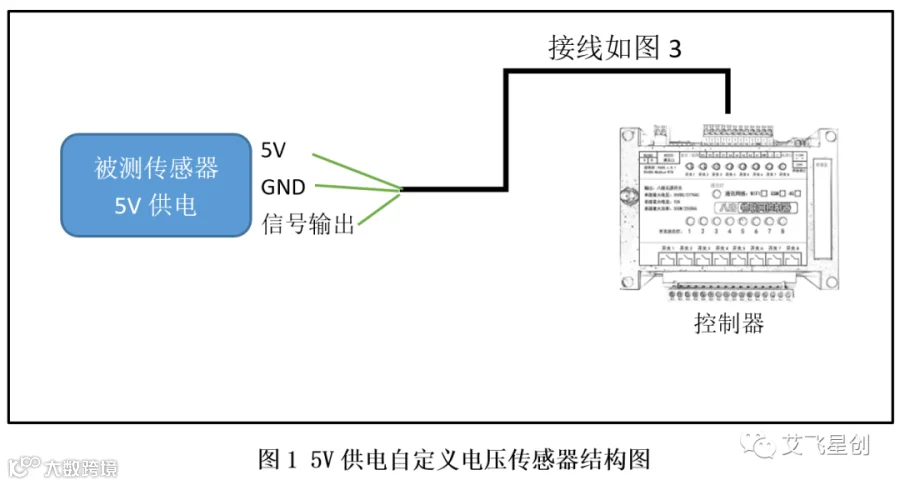

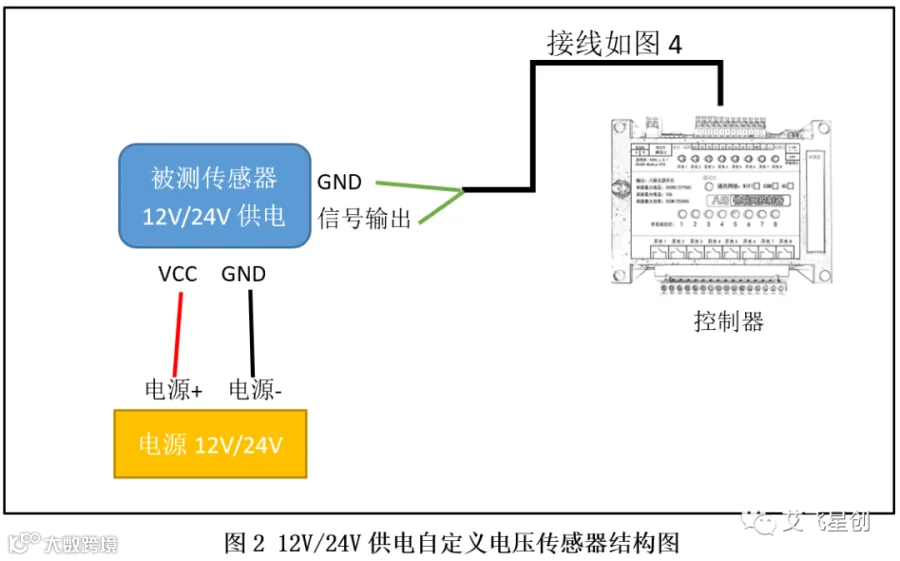

三，接线框架图

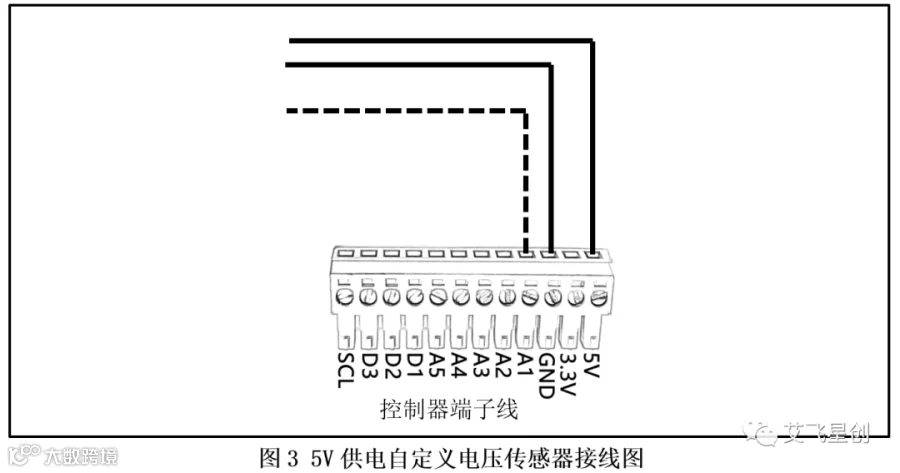

1，实线为固定接法，虚线为可配置口，A1/A2/A3/A4/A5.
2，无源开关尽量使用低电平触发方式，可以有效避免静电或者其他开关损坏采集接口。

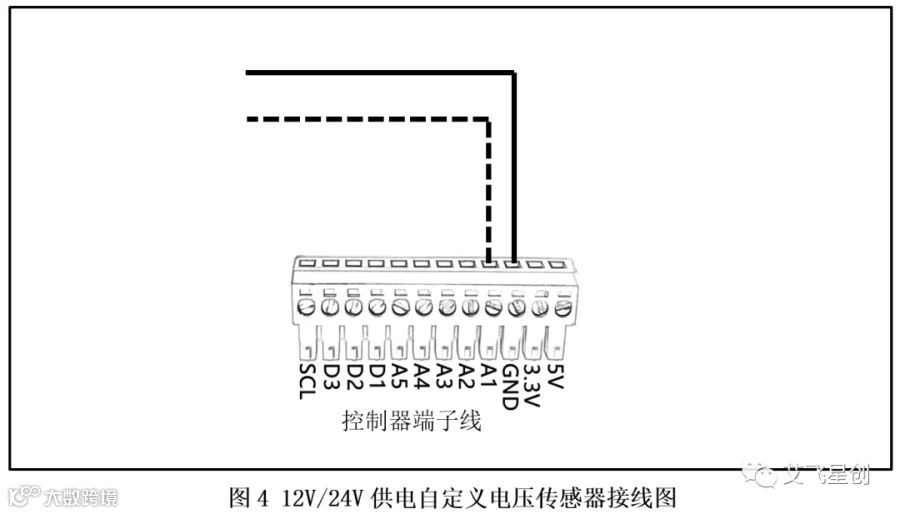

1，实线为固定接法，虚线为可配置口，A1/A2/A3/A4/A5。

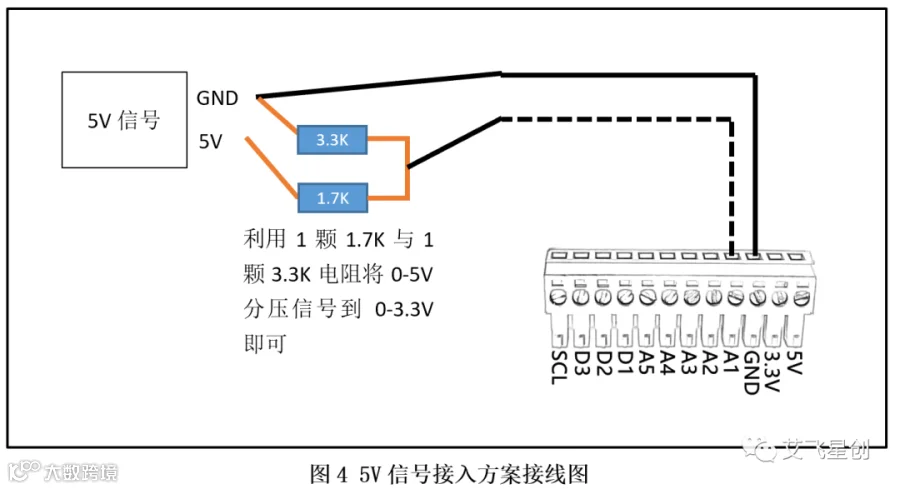

四，5V信号方案
其余电信号自行转换到0-3.3V再进入。
五，传感器配对控制器
注意：
1，使用【艾掌控2.0】APP，APP下载链接：http://admin.aifxc.cn
2，操作前，控制器必须已经绑定在APP中，并且处于可控状态！

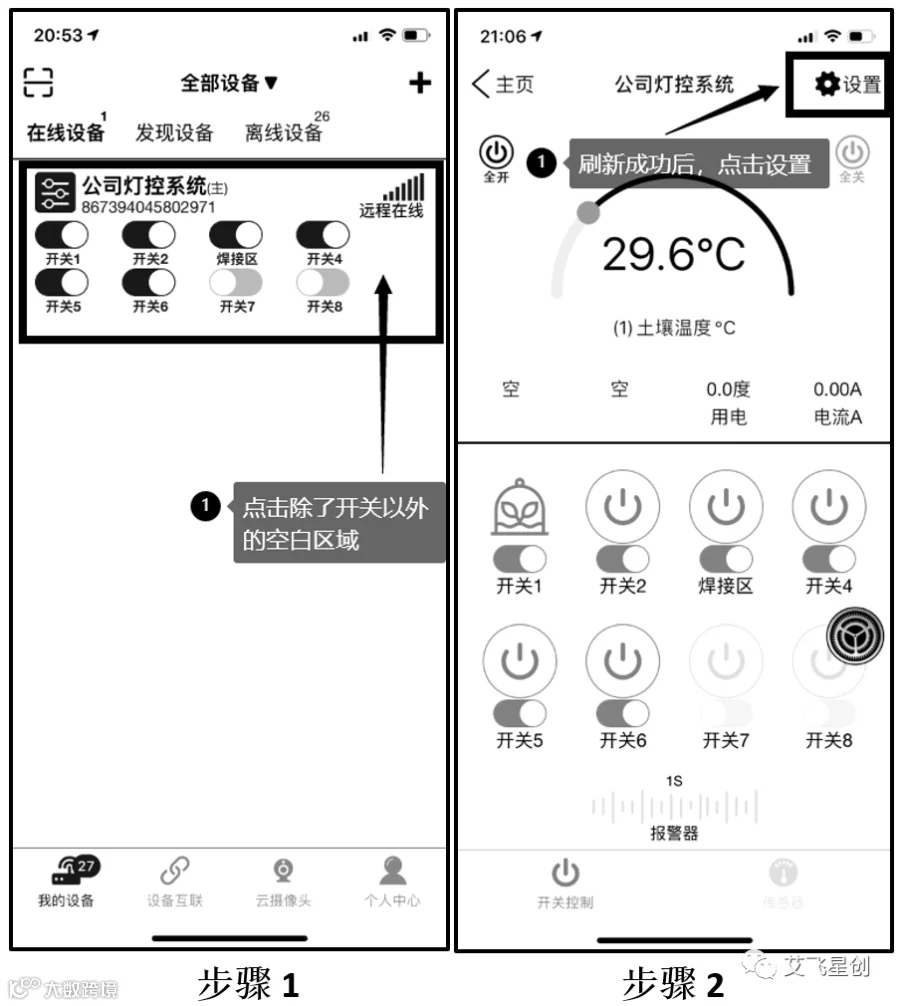

步骤1，点击进入设备主控页面；
步骤2，刷新成功后，点击右上角【设置】；

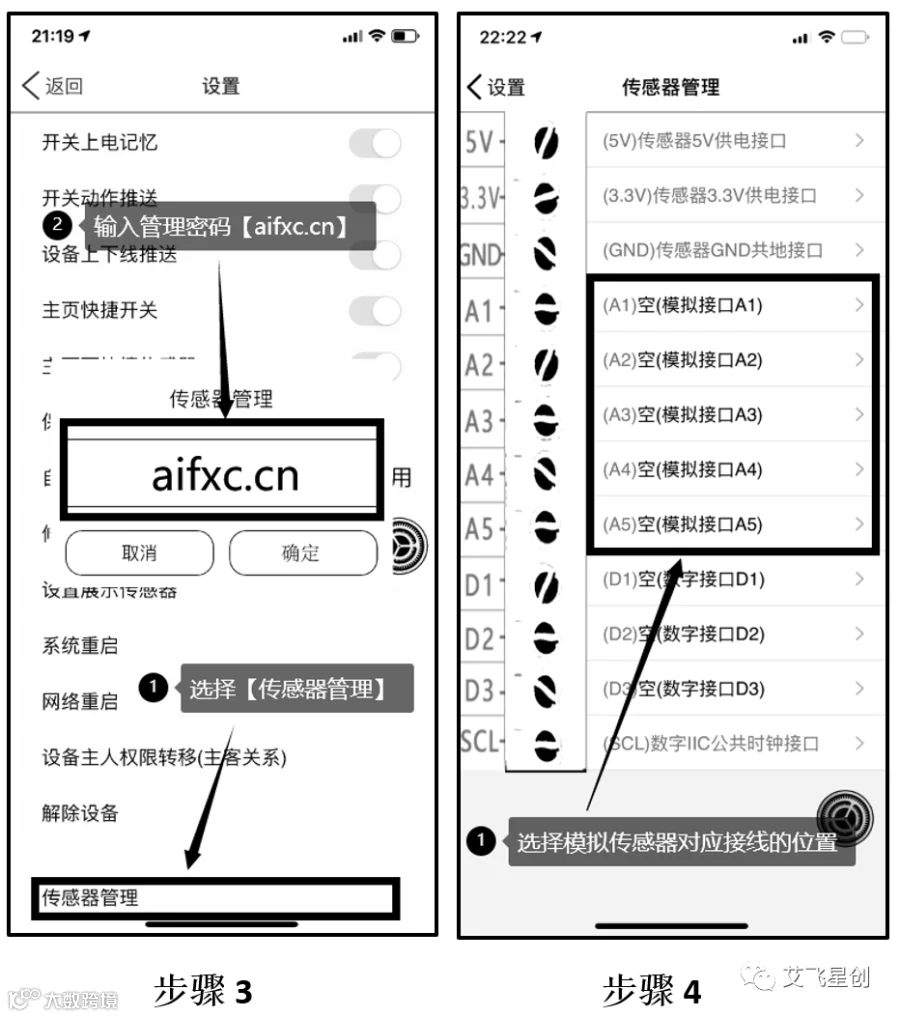

步骤3，选择【传感器管理】，输入密码【aifxc.cn】；
步骤4，选择模拟传感器对应接线的位置，黄色线接在A1口就选择A1， A2口就选择A2， A3口就选择A3，A4口就选择A4，A5口就选择A5。

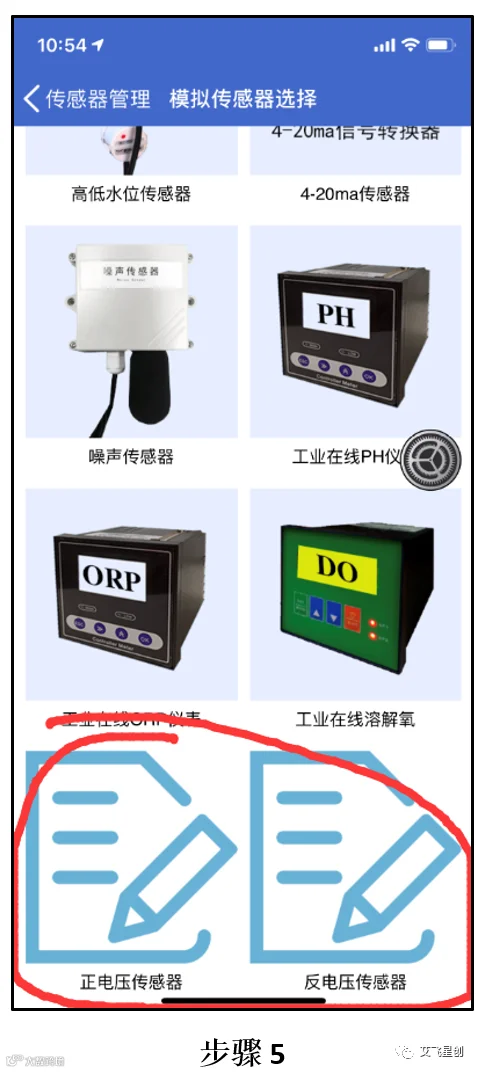

步骤5，在传感器列表中找到对应传感器
【正电压传感器】对应序号【35648436】常用
【反电压传感器】对应序号【79553721】不常用
注：反电压传感器代表，电压越大读值越小，与正电压相反
六，APP自定义设置

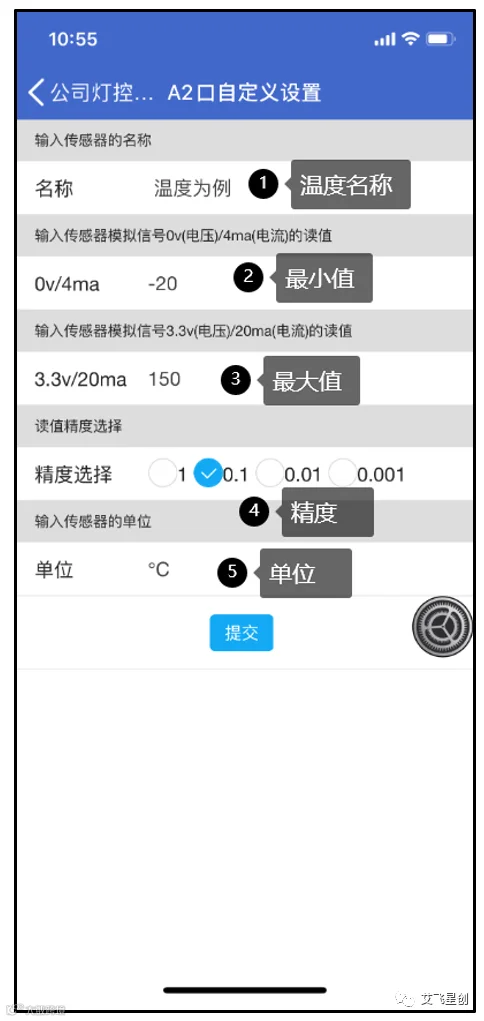

可以自定义设置信息

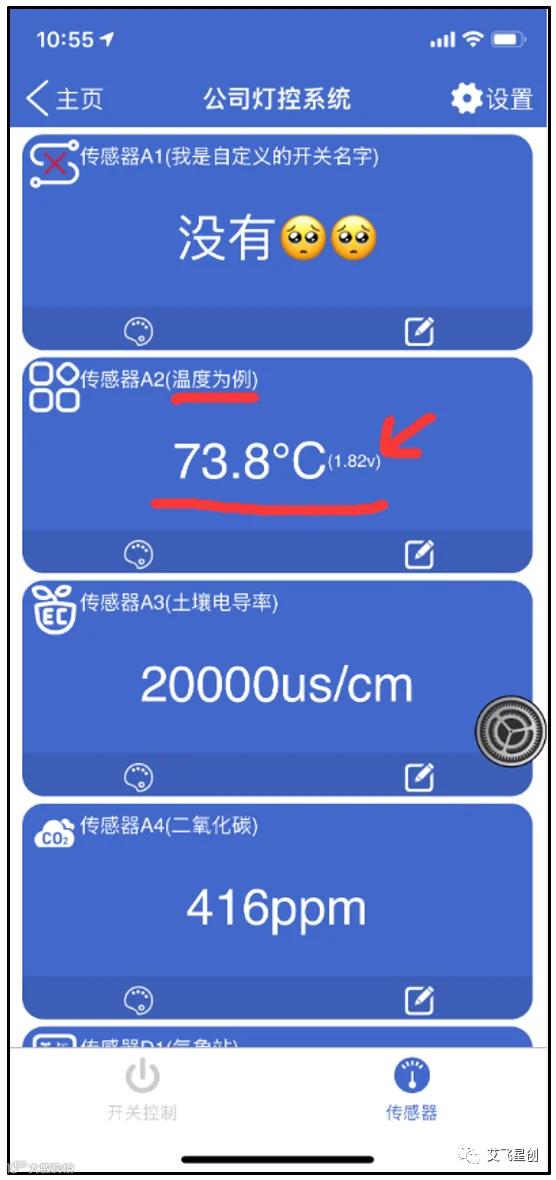

如上图以三方温度传感器为例，
温度量程为-20℃到150℃对应输出0V到3.3V
精度根据实际情况自行修改
括号里面对应传感器的电压值，
如上图电压值是1.82V对应输出的读值为73.8℃
七 ，传感器对应公式
1，APP中只能输入最小值0V对应读值与最大值3.3V对应读值，如果传感器输出信号为0.2-2V呢？或者其他中间信号读值，可以代入以下公式计算：
最小值的公式：读值最小值-(读值最大值-读值最小值) / (电压最大值-电压最小值)*电压最小值
最大值的公式：(读值最大值-读值最小值) / (电压最大值-电压最小值)* (3.3-电压最小值) + 读值最小值
例子1：
读值-200到1200，对应输出电压0V-3.3V。
不需要转换，直接填入最小值-200，最大值1200即可。
例子2：
读值-200到1200，对应输出电压0V-2.5V，需要转换。
最小值同样是0V，所以最小值直接填入-200；
最大值转换后：(1200+200)/(2.5-0)* (3.3-0)-200 = 1648，最大值填入1648。
例子3：
读值-200到1200，对应输出电压1.3V-3.3V，需要转换。
最小值转换后：-200-(1200+200)/(3.3-1.3)*1.3=-910，最小值入-910。最大值同样是3.3V，所以最大值直接填入1200。
例子4：
读值-200到1200，对应输出电压1V-3V，需要转换。
最小值转换后：-200-(1200+200)/(3 -1)*1= -900，最小值填入-900。
最大值转换后：(1200+200)/(3-1)*(3.3-1)-200=1648，最大值填入1410。
