【二氧化碳四合一】数字传感器说明书

一，技术参数

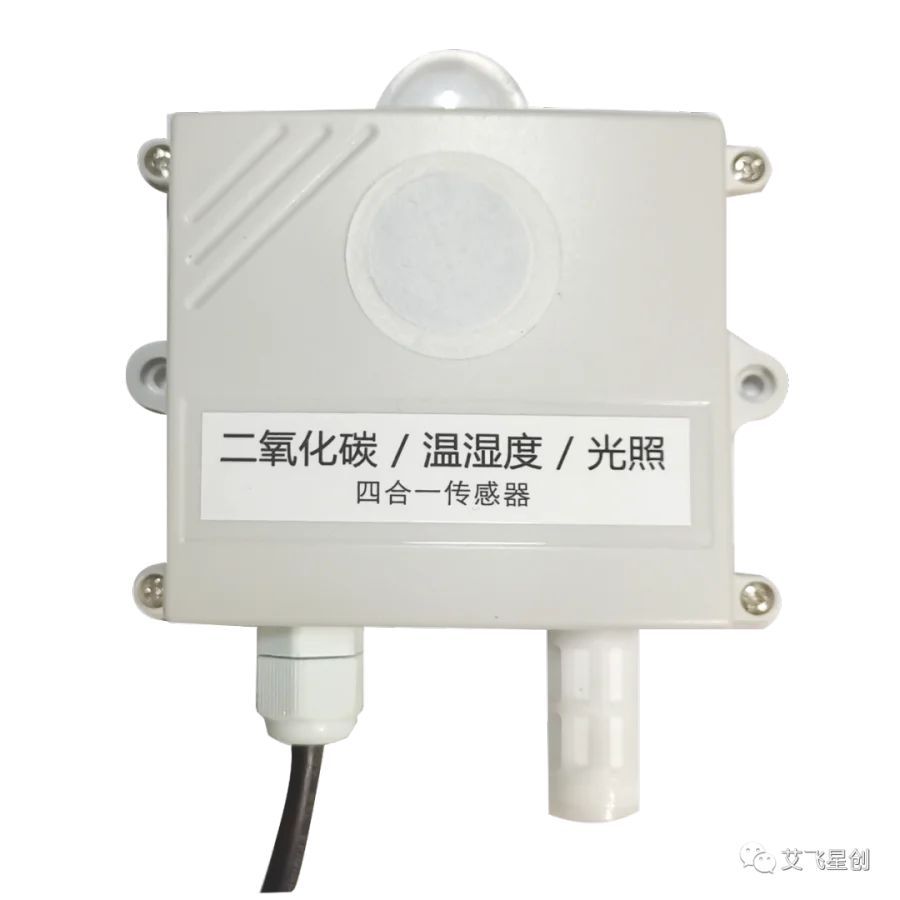

图1  二氧化碳四合一传感器

二，产品特点

       本产品利用非分散性红外线技术（NDIR）测量二氧化碳的一种传感器。红外光源发出的红外辐射经过一定浓度待测的气体吸收之后，与气体浓度成正比的光谱强度会发生变化，因此求出光谱光强的变化量就可以反演出待测气体的浓度。红外二氧化碳传感器模组是采用NDIR红外吸收检测原理，将先进光路、精密电路与智能化软件相结合，形成一款通用型红外CO2传感器。

        本产品采用进口红外光源和双通道热电堆探测器，对测量和参考信号的处理，并对进行温度补偿，即使在恶劣的温度和环境条件下，也能获得稳定可靠的测量结果。具有NDIR产品特有的良好选择性，高灵敏度，无氧气依赖性，寿命长等特点。

       本产品可广泛应用于暖通制冷换新风控制、室内空气质量监测、农业及畜牧业生产过程监控，可安装于智能楼宇、通风系统、控制器、壁挂使用、机器人、汽车等应用场合。

三，接线框架接线图

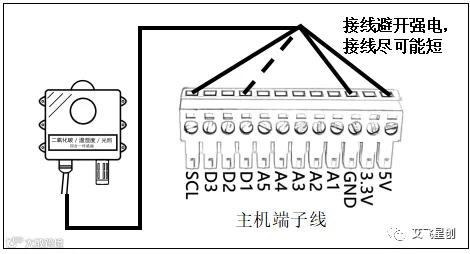

图2 接线框架

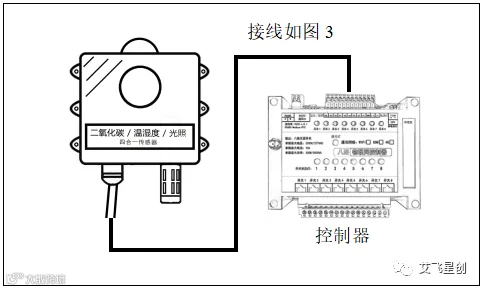

图3 控制器与传感器之间接线

【注意】实线为固定接法，虚线为可调节

黄线：D1/D2/D3

红线：5V

黑线：GND

白线：SCL 公共时钟线

四，二氧化碳零点校准

       传感器应定期校准，校准周期建议不大于 6个月。

1， 使用时请在室温环境（20-30）℃中进行校准，拆开传感器外壳，通电情况下，放置室外（开阔室外和正常通风环境CO2浓度约为400ppm）15min使设备充分预热并且使环境中的气体扩散至模组内。

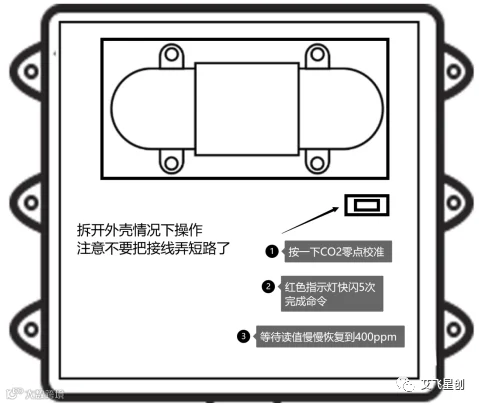

2， 按一下CO2零点校准的按键；

3， 红色指示灯快闪5次，完成校准命令；

4， 等待读值慢慢恢复到400ppm，恢复期间不要断电。

图4 零点校准

五，传感器配对控制器

1，使用【艾掌控2.0】APP，APP下载链接：http://admin.aifxc.cn

2，操作前，控制器必须已经绑定在APP中，并且处于可控状态！

步骤1，点击进入设备主控页面；

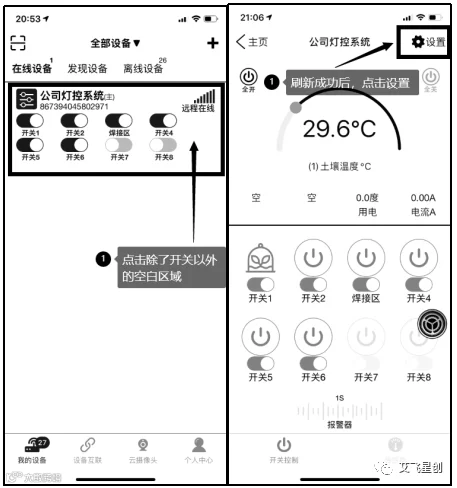

步骤2，刷新成功后，点击右上角【设置】；

步骤1                                    步骤2

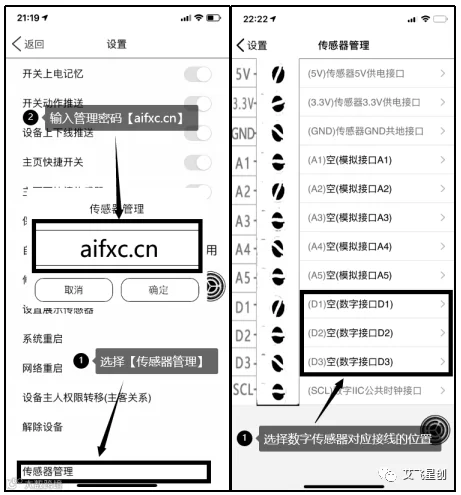

步骤3，选择【传感器管理】；输入密码【aifxc.cn】；

步骤4，选择数字传感器对应接线的位置，黄色线接在D1口就选择D1，接在D2口就选择D2，接在D3口就选择D3！

步骤3                                    步骤4

步骤5，在传感器列表中找到【二氧化碳四合一】输入序号【67152681】完成配置。

步骤5

六，APP显示

1，传感器读值显示区域。

2，调色板，可以调节传感器版区颜色，可以在设置中保存颜色到服务器。

3，编辑，可以编辑传感器名称与其他设置。

七， 使用注意事项

1，传感器如需放置于狭小空间，此空间应通风良好，特别是两扩散窗应处在通风良好的位置。

2，传感器应远离热源，并避免阳光直射或其他热辐射。

3，传感器应定期校准，校准周期建议不大于 6个月。

4，不要在粉尘密度大的环境长期使用传感器。

八，问题排查

Q：APP显示无传感器？

A：按照【五，传感器配对控制器】进行操作。

Q：APP读值错误或者不变化？

A：检查接线与配置接口是否正确。

Q：二氧化碳上电一直读值400PM？

A：初始上电，读值显示为400PPM，系统有一个预热等待，等待期间会一直显示400PM，等待时间为70秒左右。

Q：二氧化碳读值不对？

A：按照【四，二氧化碳零点校准】进行操作。
