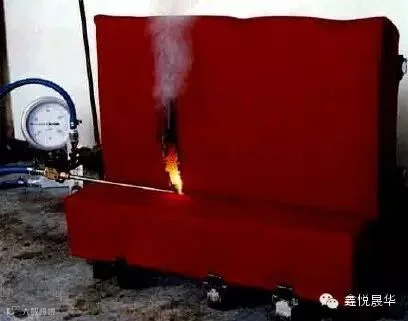

SH-8004系列是专为生产汽车座椅、汽车内饰件、家俱靠背、沙发等产品使用。产品具有一次模塑成型，回弹性能好，阻燃性等优点。完备的配方体系可满足用户个性化要求，如根据用户要求可优化气味及挥发性指标。
SH-8004系列是专为生产冷熟化高回弹聚氨酯泡沫制品而设计的双组份系统原液。其A组份为TDI、MDI的混合体；B组份则由高活性聚醚多元醇、发泡剂、催化剂、泡沫稳定剂等多种原料组成。
该系列分为：
SH-8004H：适用于密度、硬度要求较高的制品。如：摩托车及自行车鞍座、火车座垫及汽车座椅头枕等。
SH-8004M：适用于密度中硬度的制品。如：汽车座垫、家俱座椅等。
SH-8004L：适用于低密度低硬度的制品。如：汽车座椅靠背、沙发靠背等。
物理性质：
A组份
项目 指标
-NCO含量(%) 38~42
粘度(25℃)(mPa.s) 6~30
比重(25℃)(g/cm3) 1.22~1.24
B组份
项目 指标
羟值(mgKOH/g) 42±3
粘度(25℃)(mPa.s) 800±200
比重(25℃)(g/cm3) 1.091±0.05
混合比：SH-8004H A:B=36~43:100
SH-8004M A:B=36~43:100
SH-8004L A:B=35~42:100
反应参数（实验室试验数据。料温25℃）：
乳化时间s： 8~12
凝胶时间s： 50~70
脱模时间s： 240~480

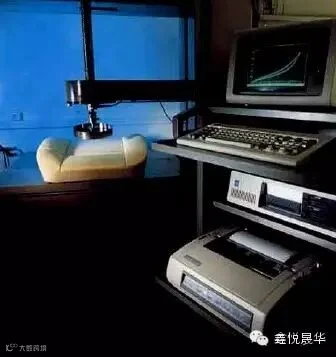

泡沫性能：
项目 |
SH-8004H |
SH-8004M |
SH-8004L |
整体密度(kg/m3) |
75~90 |
55~75 |
35~55 |
抗拉强度(kPa) |
≥100 |
≥145 |
≥100 |
伸长率(%) |
≥100 |
≥130 |
≥100 |
撕裂强度(N/m) |
≥150 |
≥200 |
≥120 |
落球回弹(%) |
≥60 |
≥60 |
≥55 |
压陷强度40%(N) |
≥200 |
≥150 |
≥100 |
Sag指数(65/25) |
≥3.0 |
≥2.8 |
≥2.4 |
包装：镀锌铁桶包装。A组份：250kg/桶；B组份：200kg/桶。
贮存期限：A组份/3个月；B组份/6个月
附录：

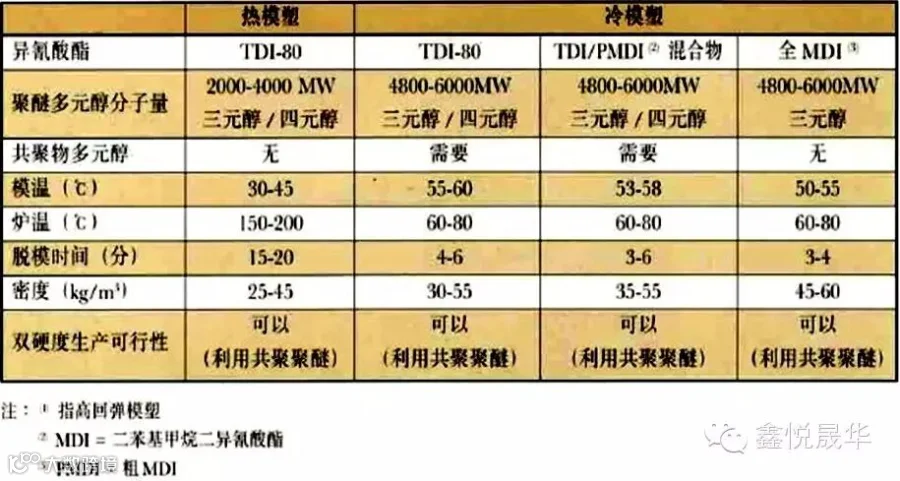

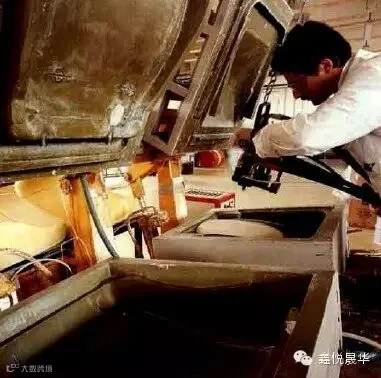

各种汽车座椅制造技术

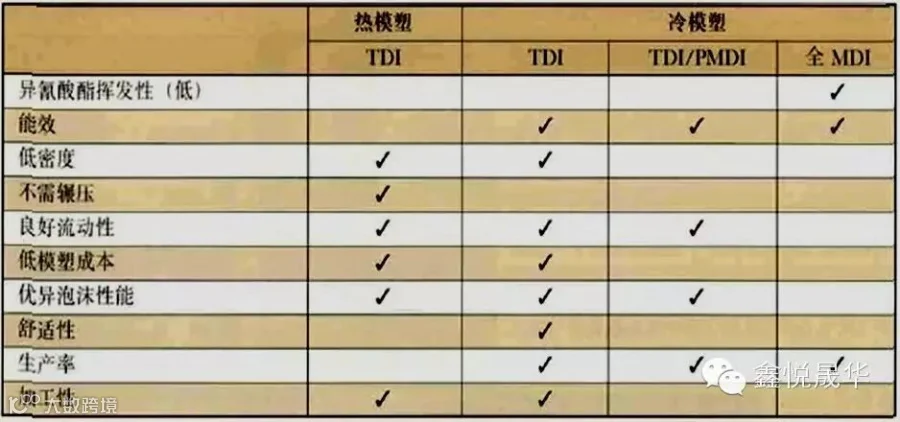

各种技术在其它方面的典型特性综述
感谢您的关注，更多资讯敬请浏览阅读原文或晟华文库子菜单“历史回顾”
