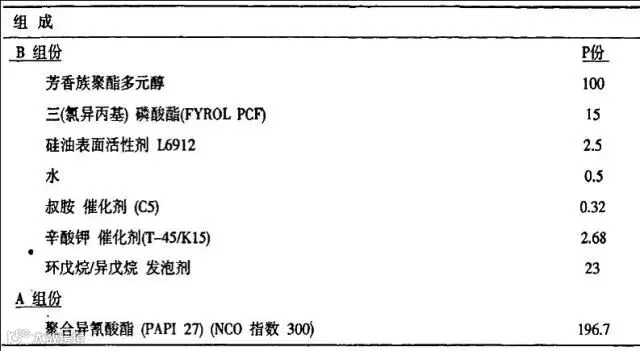

用于屋顶保温层压板的戊烷发泡聚氨酯泡沫的典型配方

聚氨酯泡沫塑料的阻燃性

聚氨酯泡沫塑料的密度小，比表面积大，与非泡沫材料相比更容易燃烧，特别是聚氨酯软泡开孔率较高，燃烧时由于较高的空气流通性而源源不断的供给氧气，易燃且不易自熄。因此提高聚氨酯泡沫塑料的阻燃性是极为重要的，否则，应用范围将大受限制。聚氨酯泡沫塑料的许多应用领域如建筑材料、保温材料、家具、床垫、汽车座垫及内饰材料等，都有相应的阻燃要求。具体规定了不同使用场合的阻燃标准。

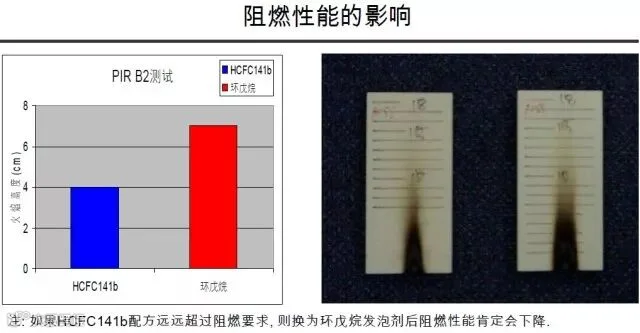

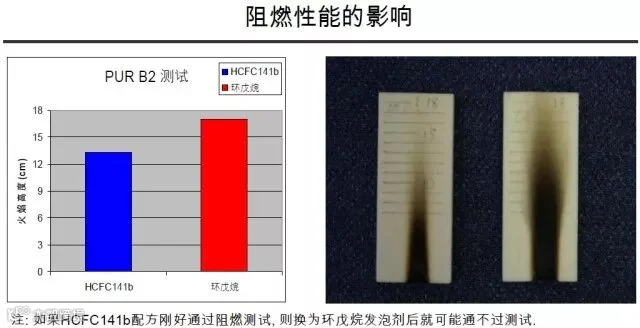

由于聚氨酯硬泡常常作为热绝缘材料用于建筑和运输领域，所以需要满足燃烧性和烟雾方面的标准要求。

三(2-氯乙基)磷酸酯和三(2-氯异丙基)磷酸酯作为聚氨酯硬泡阻燃剂的区别是氯化异丙基磷酸酯由于位阻效应使其具有更好的水解稳定性并且不与胺催化剂反应。然而，三(2-氯乙基)磷酸酯在许多配方中也还是比较稳定的。如果注重组合料的储存期，三(2-氯异丙基)磷酸酯就比三(2-氯乙基)磷酸酯具有明显的优势。使用水解稳定性好的阻燃剂，避免强胺催化剂和使用耐水解的芳香族多元醇都有利于含水组合料体系的稳定性。
