28
星期三
2018年3月
择善而从，读音zé shàn ér cóng，汉语成语，指选择好的学，按照好的做。出自《论语》。
择善而从
《论语·述而》：“三人行，必有我师焉。择其善者而从之，其不善者而改之。”
成语故事：春秋时期，执政大臣魏献子把祈氏的领地分为7县，把羊舌氏的领地分为3县，委派与提拔一些地方长官。他想启用魏戊，担心人家说他偏私，问大夫成传，成传认为只要有才德，就不论亲疏，关键看能不能择善而从，能不能赏罚分明。
山西：五年全省新增绿色建筑7000万平方米

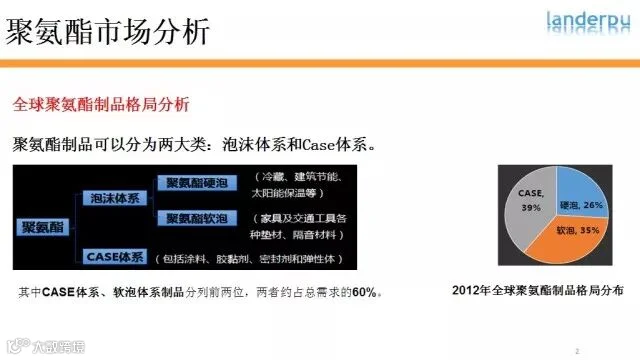

聚氨酯是合成材料之一，可以制成泡沫塑料、弹性体、纤维、涂料和黏合剂等。

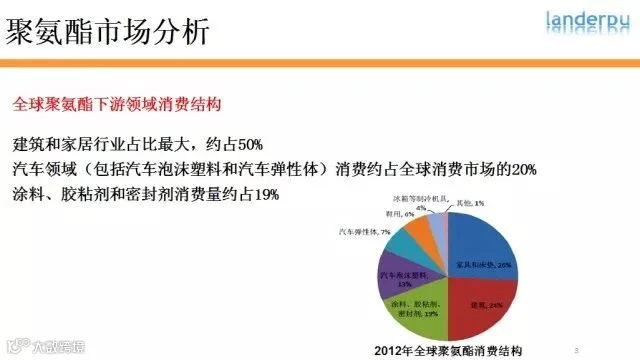

聚氨酯市场仍以泡沫塑料为主，其次是涂料、弹性体和胶黏剂。

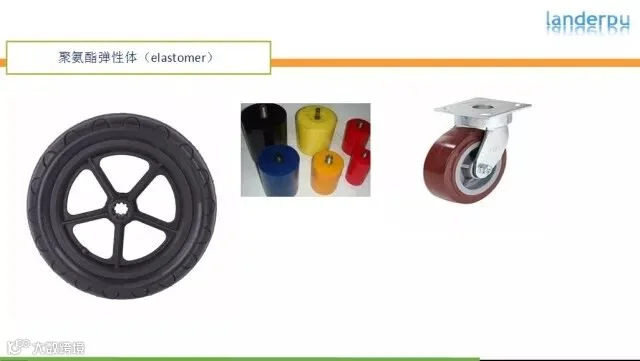

聚氨酯弹性体或称之为聚氨酯橡胶是指在分子主链上含有较多氨基甲酸酯基团（-NH-COO-）的一类弹性聚合物。
它们通常由多异氰酸酯和低聚物多元醇以及多元醇或芳香族二胺等来制备。

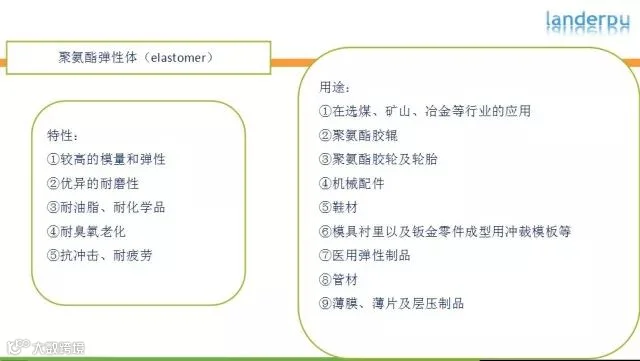

聚氨酯弹性体的杨氏模量介于一般橡胶和塑料之间，它在宽广的硬度范围内仍能保持较好的弹性。
聚氨酯弹性体还以“耐磨橡胶”著称，这些都是一般橡胶和塑料所不及的。
此外，这种材料耐油性较好，尤其是石油烃类的润滑油。它对于一般溶剂、氧和臭氧、辐射等都有足够的抵抗能力。
聚氨酯弹性体少部分用于国防工业，大部分用于民用工业，最大的销路是汽车制造业和制鞋工业。
聚氨酯橡胶按加工方法可分为：
浇注型（CPU）、热塑型（TPU）和混炼型（MPU）三种类型。
CPU在加工成型前为粘性液体，固有“液体橡胶”之称。它可以用一步法或两步法合成，其制品成型既可以加压硫化，又可常压硫化；既可热硫化，又可室温固化；既可手工浇注，又可用浇注机连续浇注成型。所以浇注成型工艺前均为固体，可相应称为“固体橡胶”。

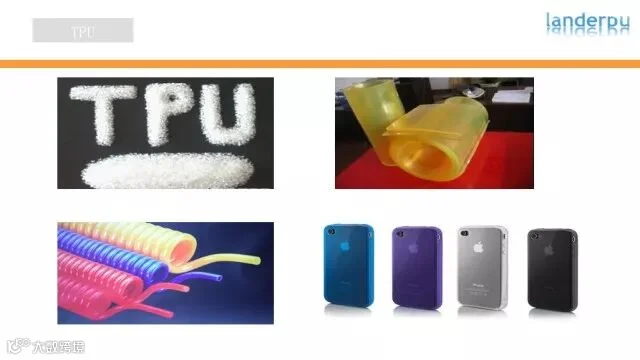

TPU常用一步法生产，即将低聚物多元醇、二异氰酸酯和小分子二醇经计量、混合进入双螺杆反应器反应，然后切粒和干燥，进行连续化生产。
TPU的数均分子量在30000以上，硬度较高（邵氏A65~邵氏D80），用通用塑料加工设备生产制品。全热塑TPU还可用热熔涂覆或配成DMF等溶液，用浸渍或涂覆法生产仿皮革等制品。
MPU生胶与全热塑TPU相似，亦为端羟基线型聚合物，但相对分子质量较低（20000~30000），软链段含量较高，可塑性大。
MPU生胶可用间歇法或连续化生产，用通用橡胶加工设备生产制品。
TPU和MPU的模压制品都需在加热和加压下成型，这就给模具制造提出了很高的要求。所以，一般来说TPU和MPU只适宜于加工中小件模压制品。其中TPU偏重于较硬（邵氏A70以上）的制品，MPU偏重于较软（邵氏A80以下）的制品。
RIM聚氨酯弹性体是将低黏度高活性的物料用高压计量泵输送到一个容积很小的混合头中快速撞击混合后，注入模腔并快速反应，固化成型。
RIM工艺主要用于生产中低密度自结皮聚氨酯微孔弹性体制品和基本无泡的弹性体制品。物料系统和模具的温度较低（约30~65度）、能量消费少、生产效率高、因此RIM制品加工既不同与TPU注塑成型，也有别于CPU制品加工。
水性聚氨酯采用两步法合成。它是以无污染的水为分散剂的体系，主要用作皮革涂饰剂。
聚氨酯弹性体的制造一般采用两种工艺路线：预聚法和一步法。
聚合物共混技术可改善聚氨酯弹性体的物理机械性能，其中最有前途的是它的相互贯穿聚合物网络（Interpenetrating Polymer Networks，简称IPN）技术。
这种IPN的机械强度、耐热性、耐冲击性和耐溶剂性等都有提高。不仅在工业上作为一种有价值的共混材料而非常引人注目，而且对聚氨酯工业本身来说，由于扩大了聚氨酯性能范围，从而开辟了新的应用领域。

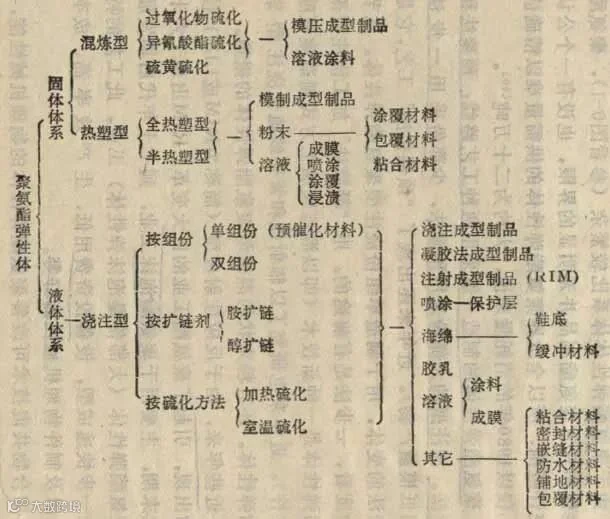

聚氨酯弹性体的分类、加工方法和应用情况
长按识别二维码，了解更多聚氨酯
这里“阅读原文”，查看更多
