硬质聚氨酯保温复合板材

原创：天天化工网

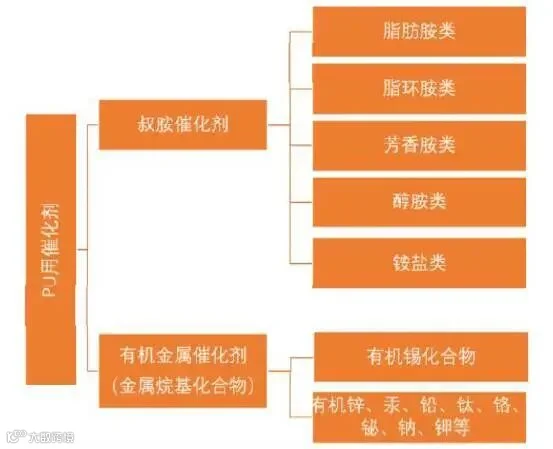

可以用于聚氨酯合成的催化剂超过200种，常用的有二十几种。主要是叔胺和有机金属两大类。

叔胺中，使用最广泛的是三乙烯二胺（亚乙基二胺、三亚乙基二胺）；有机金属化合物中，最常用的是有机锡、有机铋，有机锡中最常用的是二月桂酸二丁基锡、辛酸亚锡。三亚乙基二胺是20世纪50年代由美国空气化学（Air Products）公司研制并商业化的，注册商标为Dabco，奠定了叔胺催化剂在聚氨酯工业应用的基础。有机锡作为聚氨酯的催化剂也是从20世纪50年代就开始了。

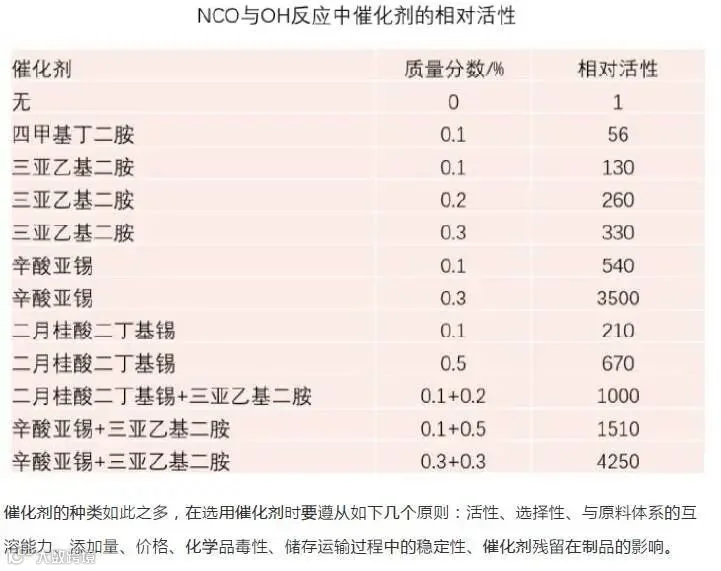

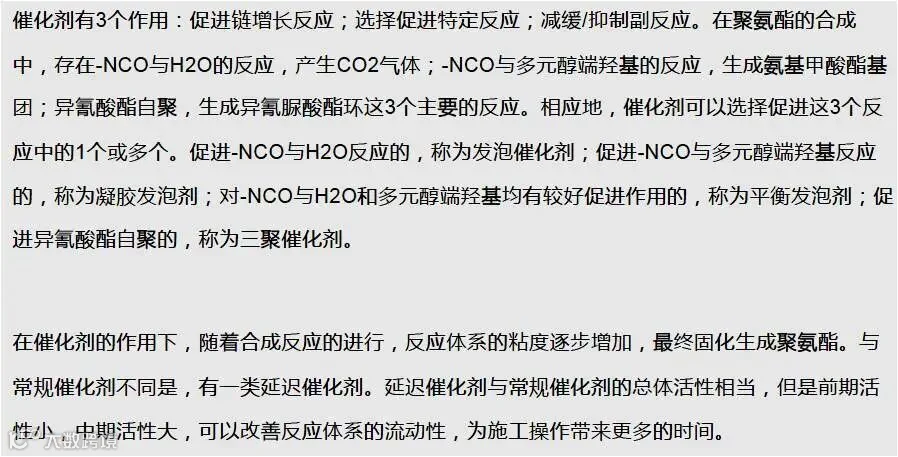

在聚氨酯的合成中，采用不同的催化剂，反应所需的时间是不同的，说明催化剂的活性各不相同。对于凝胶反应而言，有机金属催化剂的活性要大于叔胺的。随着反应体系中催化剂用量的增加，活性随之增加。除使用单一催化剂外，还可以同时使用两种或多种催化剂，即复合催化剂。

复合催化剂的活性显著高于单一催化剂的。

山东港口全力破题冷链物流业态升级，加快由目的港向枢纽港、物流港向贸易港升级。今年1—4月份入库量6.15万吨，同比增长15%，实现逆势增长。

作为中国北方水果和蔬菜的主要生产基地，山东农产品冷链物流需求量以每年10%以上增速稳步提升，今年预计将达到3937万吨，居全国第一。

作为全国最大的冷冻箱接卸口岸，山东港口2019年冷冻箱吞吐量近100万TEU，居全国沿海港口第一位。这为山东港口打造具有国际重要影响力的冷链港提供了雄厚基础。

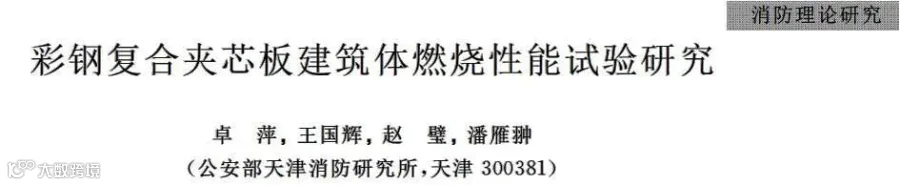

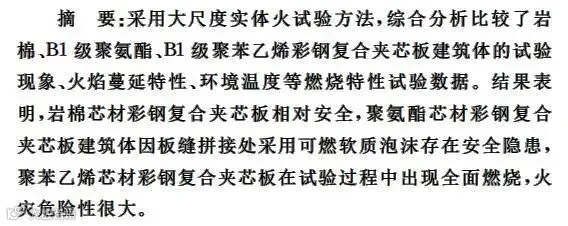

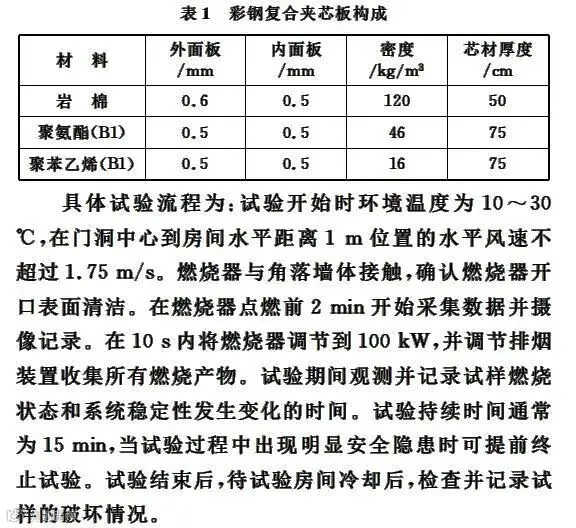

彩钢复合夹芯板由于具有质轻、硬实、隔热、隔音、防震、耐寒等优良物理性能以及外形美观、快速安装、可装可拆和反复使用等突出实用性而应用广泛。然而，随着我国彩钢复合夹芯板建筑体的应用量不断增大，相关火灾也频繁发生。为研究由不同类型芯材构成的彩钢复合夹芯板建筑体的燃烧性能，笔者按照ＧＢ／Ｔ　２５２０６．２－２０１０《复合夹芯板建筑体燃烧性能试验第２部分：大室法》要求，对岩棉、Ｂ１级聚氨酯、Ｂ１级岩棉构成的彩钢复合夹芯板建筑体开展了大尺度实体火试验研究。

结　论

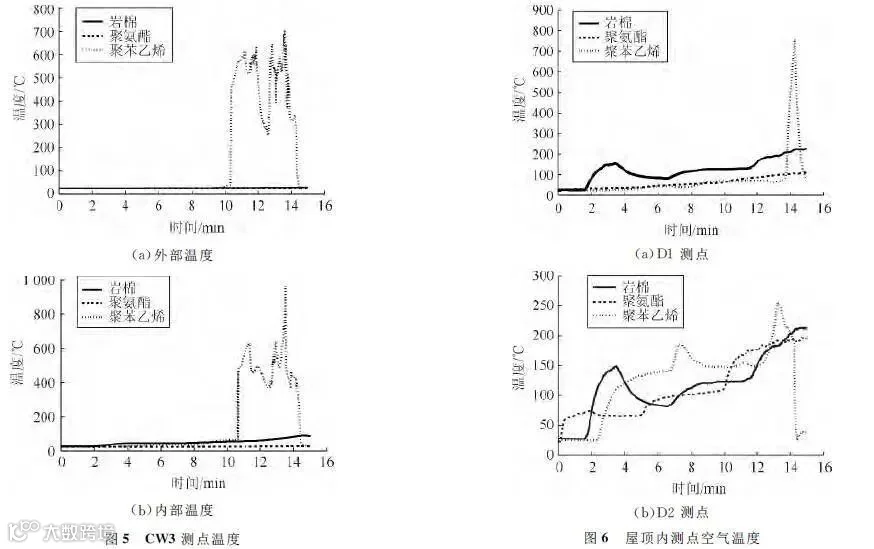

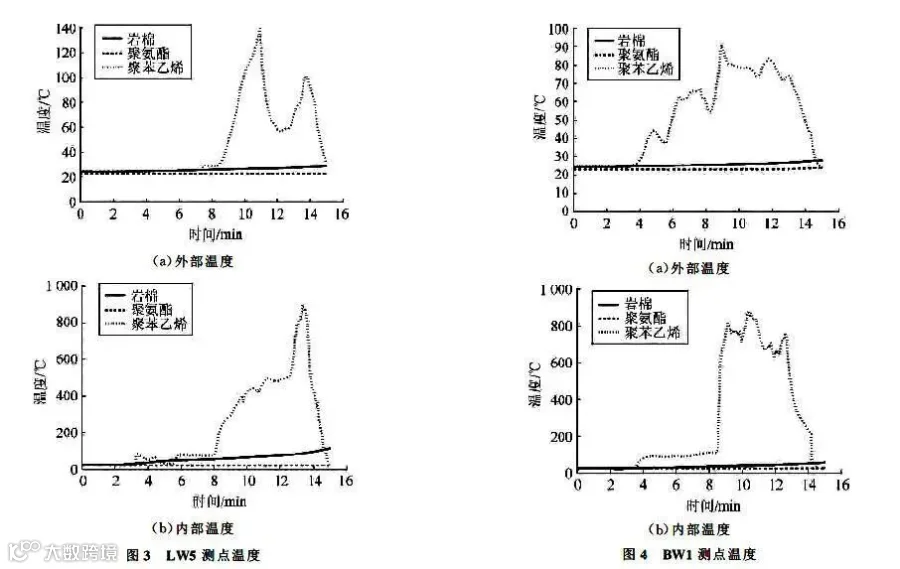

（１）岩棉芯材的彩钢复合夹芯板建筑体在试验过程中受到点火源攻击后影响较小，主要是内面板涂层出现起鼓现象，岩棉材料稍有发黑，从温度上来看，各个部位升温幅度均较小。

（２）聚氨酯芯材的彩钢复合夹芯板建筑体在试验进行至１２ｍｉｎ时可见点火源附近夹角处出现燃烧，试验结束后仍有持续火源，主要是板缝拼接处采用可燃软质泡沫材料导致，点火源附近聚氨酯材料出现明显炭化现象。

试件各部位的外部温度和内部温度在整个试验过程中变化不大，这与聚氨酯导热系数较低以及测点位置聚氨酯材料未发生变化有关。

（３）聚苯乙烯芯材的彩钢复合夹芯板试验在９ｍｉｎ左右试件发生全面燃烧，屋顶出现聚苯乙烯芯材脱落的现象。点火源附近及屋顶内部温度最高均达到８００℃以上，火灾危险性很大。

聚氨酯保温板解决方案杰出从性能，让您无比信赖

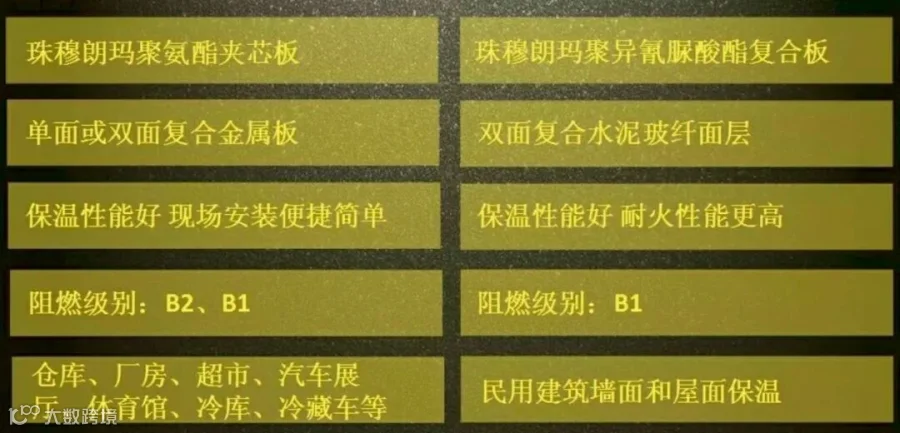

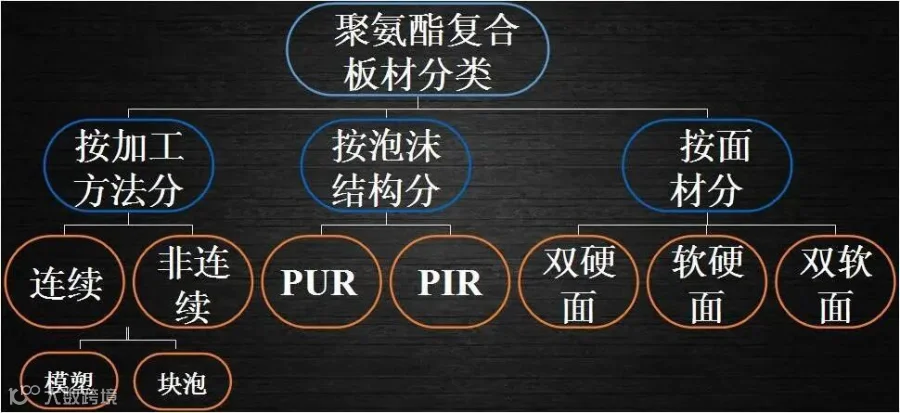

在建筑工业（屋顶、围墙和建筑材等等）和食品储存行业（冷藏库）中，“节约能源”一直成为关键的必备条件。带有PUR和PIR为芯材的夹心板材线市场在全世界的需求量正在持续地向上增长。这是由于它极好的保温绝热特性与良好的物理机械属性的结合，并由聚氨酯发泡所提供。

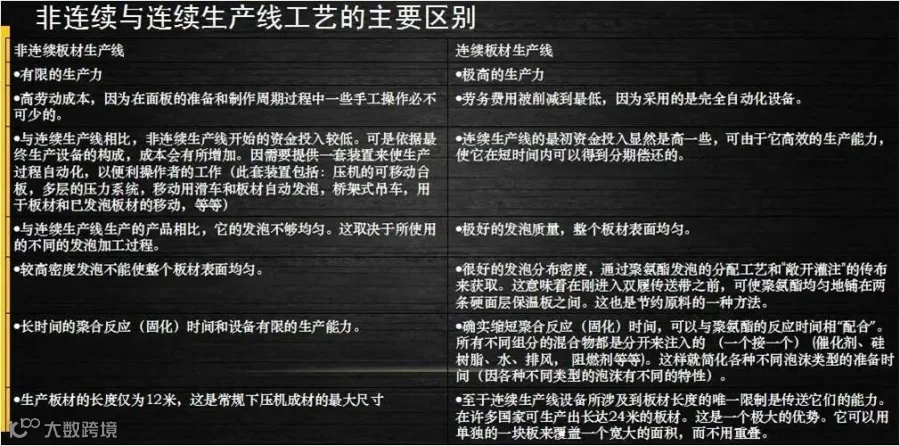

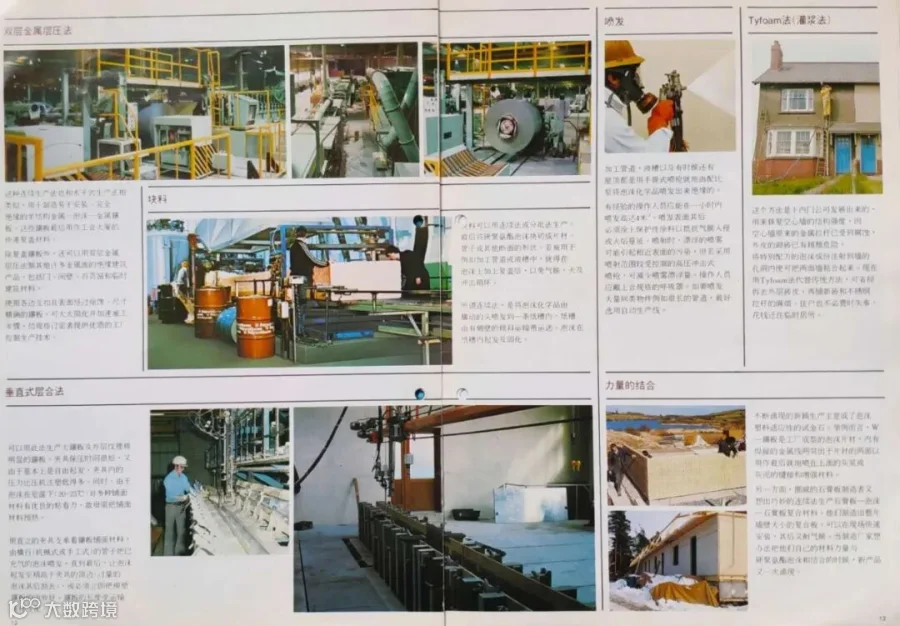

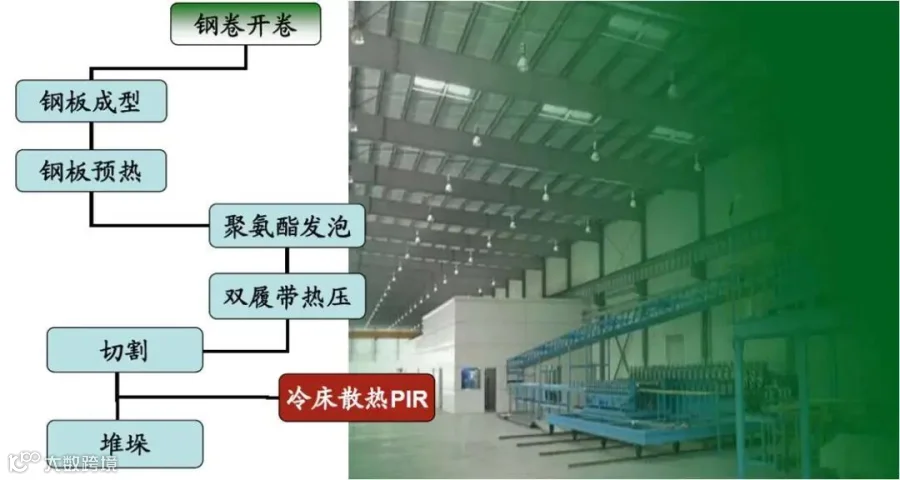

聚氨酯保温隔热生产厂商主要是那些始终要求更高标准的，高度工业化的国家。进一步讲，更多的愿意使用高速自动化生产线的厂商正在日益增加。越来越多的公司正在改变他们的生产工艺从非连续线到连续线的生产过程，因为这些设备能为他们生产出优质的最终产品，并提高了生能产力。

建筑用硬质聚氨酯夹芯板的性能评价

导热系数的影响因素：发泡剂的影响；密度的影响；平均温度的影响；浸水28天后吸水性的影响；

测试时间的影响-硬质聚氨酯泡沫的长期老化导热系数的评定方法：硬质聚氨酯泡沫导热系数与时间大老化关系曲线；硬质聚氨酯泡沫长期老化导热系数的测定必要性；硬质聚氨酯夹芯板中泡沫长期老化导热系数的测定方法（欧洲制品标准EN13165《建筑物用绝热产品 工厂制作硬质聚氨酯泡沫塑料产品 规范》附录C中形成了长期老化导热系数值的确定过程，并尽可能考虑到了所有可能的老化影响）；

硬质聚氨酯夹芯板的其它物理化学性能和稳定性

密度；压缩性能 压缩强度或10%相对变形的压缩应力；压缩蠕变；垂直于面层的拉伸强度、剪切强度和弯曲强度；水和湿气环境中的表现-浸水28天后的长期吸水率；扩散和冷凝效应下以及在结霜-解冻交互情况下的吸湿表现；水蒸汽扩散阻力因子（湿阻因子）；空气层扩散等量厚度；热膨胀系数；比热和热容量；极限使用温度；化学和生物学稳定性；硬质聚氨酯夹芯板的对火反应特性；硬质聚氨酯夹芯板的整体性能要求。
