题胡逸老致虚庵
宋 黄庭坚
藏书万卷可教子，遗金满籯常作灾。
能与贫人共年谷，必有明月生蚌胎。
山随宴坐图画出，水作夜窗风雨来，
观水观山皆得妙，更将何物污灵台。
水利大坝聚氨酯全水硬泡喷涂（配方）性能

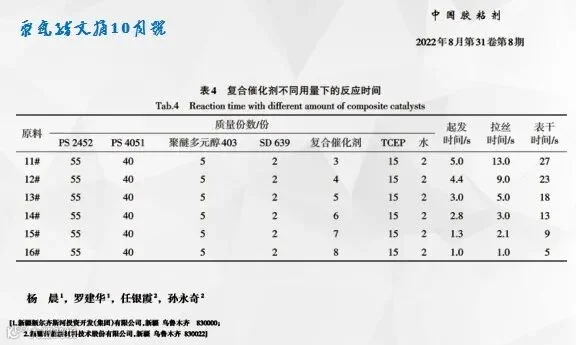

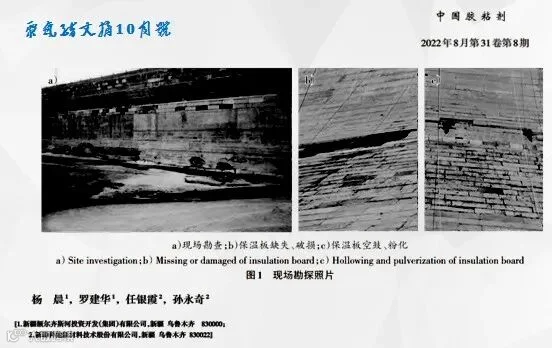

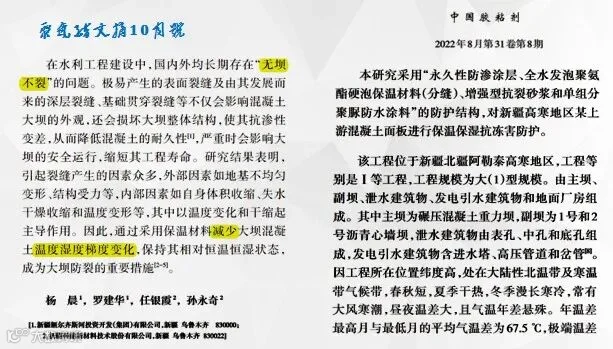

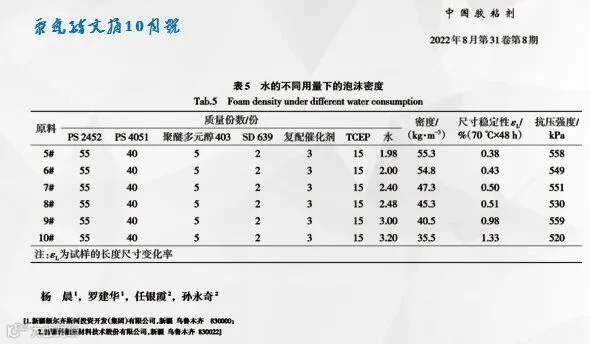

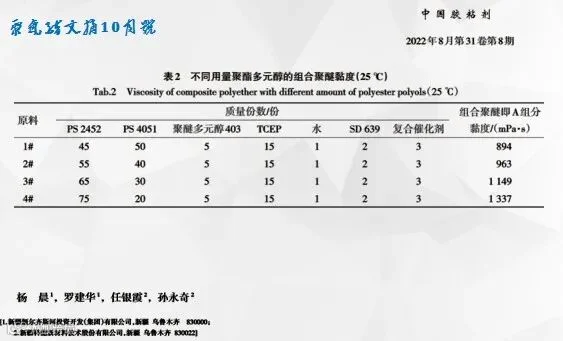

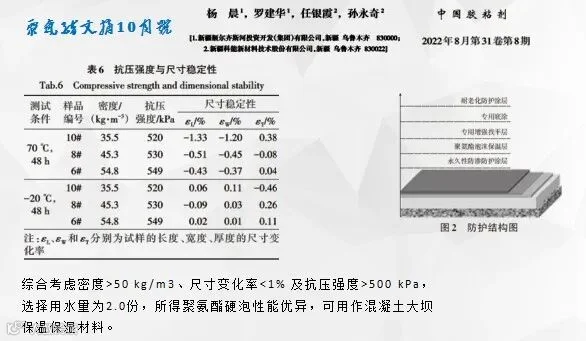

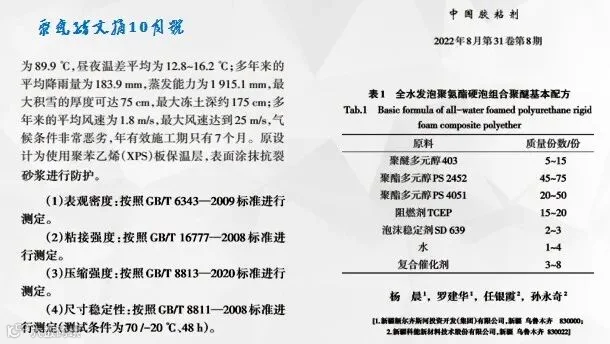

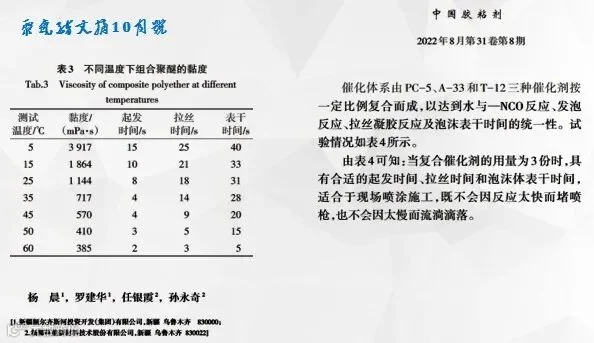

通过组合聚醚、复合催化剂、用水量和施工温度的控制，可实现全水发泡聚氨酯保温材料现场喷涂，且材料尺寸稳定性好，抗压强度高。通过采用“逐层渐变柔性释放”及“分块防护、内应力释放”的施工工艺，可有效防止保温层开裂、脱落，确保对混凝土大坝的防护效果。
西班牙世界杯-德国9:8法国
//

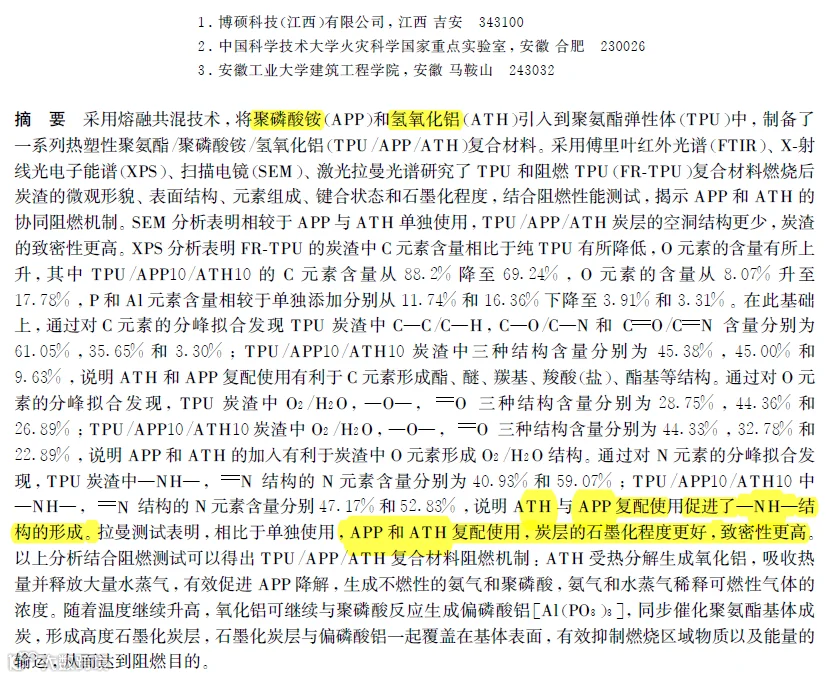

聚氨酯弹性体（TPU）作为一种新型热塑性聚合物具有良好耐磨性、柔韧性和耐环境性，广泛应用于电线电缆、建筑、汽车、家具等诸多行业。然而，由于其本身富含碳、氢、氧、氮等有机元素，热塑性聚氨酯弹性体极易燃烧，并在燃烧过程中释放大量热量和有毒烟气，对周围的人员和环境造成威胁，上述不足严重制约了其在相关领域的使用。因此，开发阻燃型TPU（FR-TPU）成为业界关注的焦点。

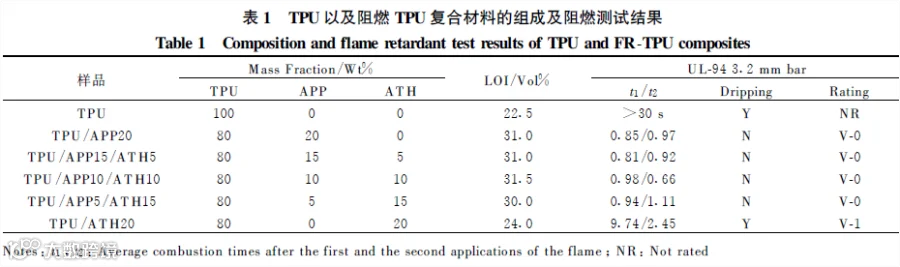

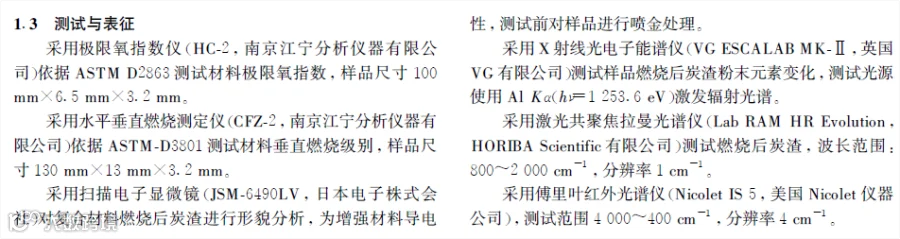

极限氧指数（LOI）和垂直燃烧（UL-９４）是评价TPU 复合材料阻燃性能的重要指标，其测试结果如表１所示。纯TPU的LOI 为２２.５ Vol％ ，UL-９４ 级别为无级且燃烧过程中伴随有明显滴落现象。随着APP 和ATH 的加入，复合材料的LOI 值上升，UL-９４ 全部达到V-０ 级别且无熔融滴落现象，其中APP 和ATH 的添加量均为１０ Wt％ 时，LOI 值最大，达到３１.５ Vol％ 。而只加入２０ Wt％ ATH 的TPU ，其LOI值只有２４ Vol％ ，UL-９４ 只有V-１ 级且有滴落现象。上述结果表明APP 与ATH 复配使用存在一定的协效阻燃作用。

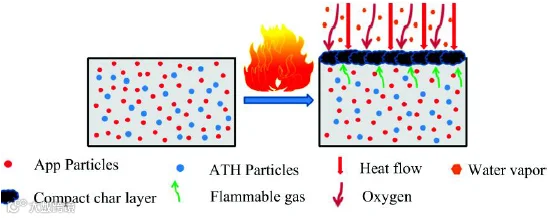

TPU／APP／ATH 复合材料的阻燃机理示意图
行路难，不在水，不在山，
只在人情反覆间。
——白居易《太行路》
免责声明：本（微信）公众平台所载内容为本公众号原创或网络转载，转载目的旨在传播专业知识。部分图片来源网络仅供个人欣赏学习。以上转载内容归原作者所有。如涉及内容或者图片的版权或其他问题，请与我们（后台留言）联系，本平台查核属实后将在24小时内删除，不承担任何法律责任。转载内容为作者个观点，不代表本公众平台赞同其观点和对其真实性负责。
点
阅读原文了解更多
