作者：中国聚氨酯工业协会 吕国会
内容来源：《中国化工信息》杂志2024年第1期
本期分享：

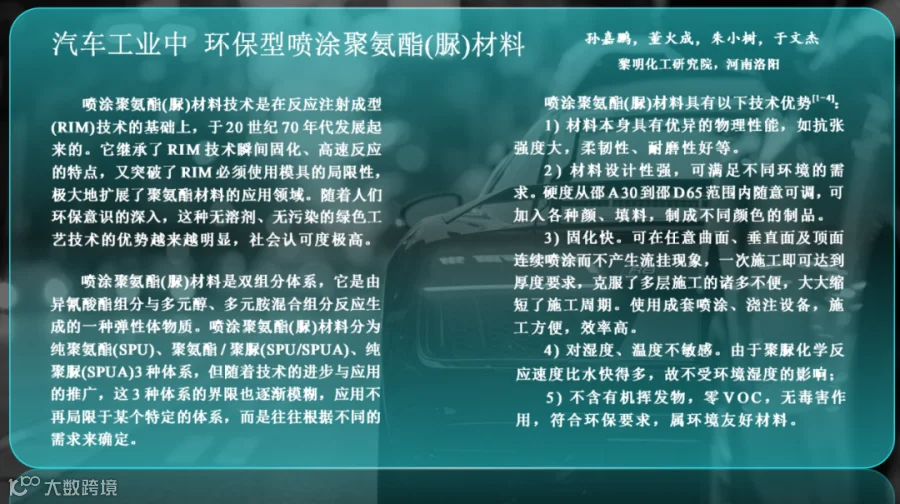

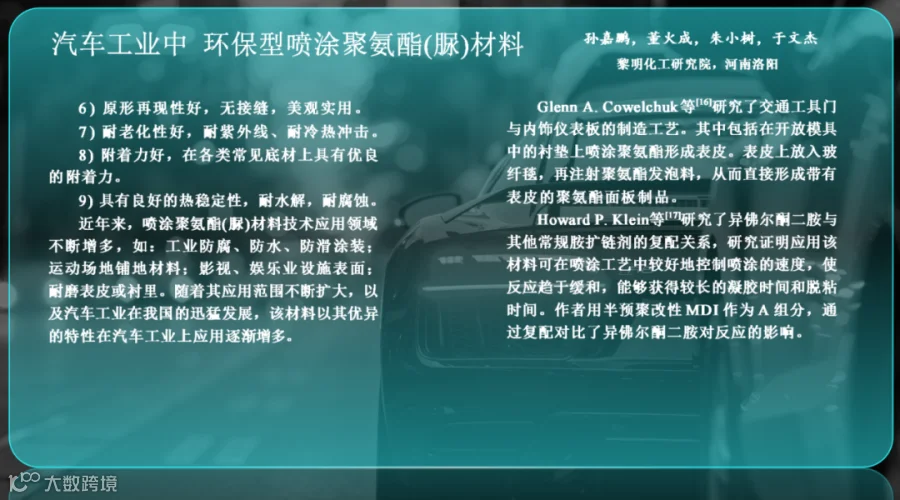

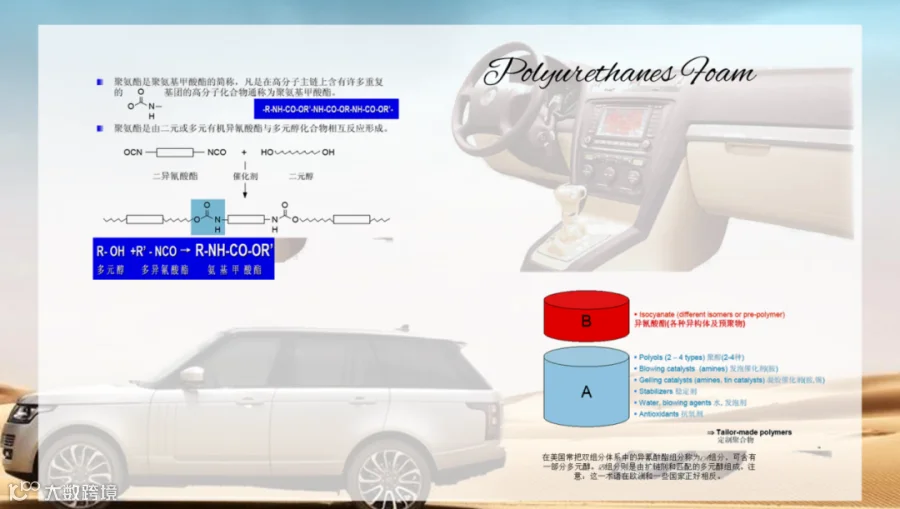

汽车工业中-环保型喷涂聚氨酯（脲）

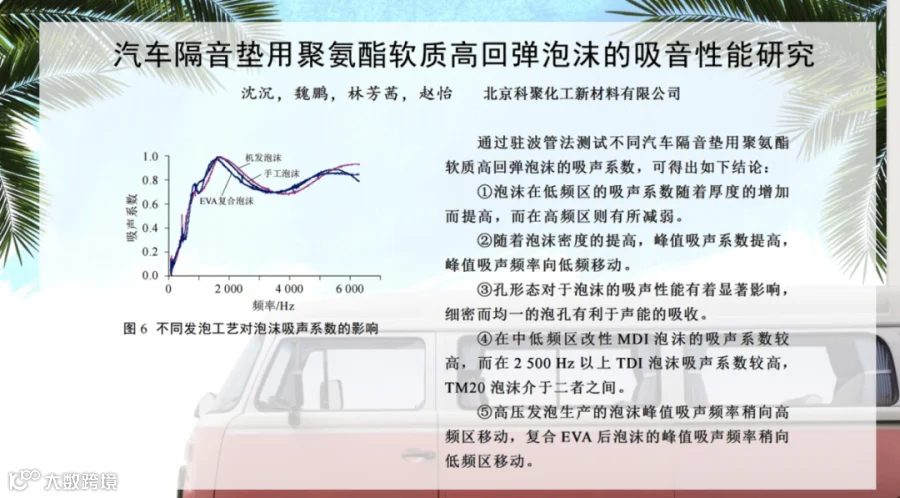

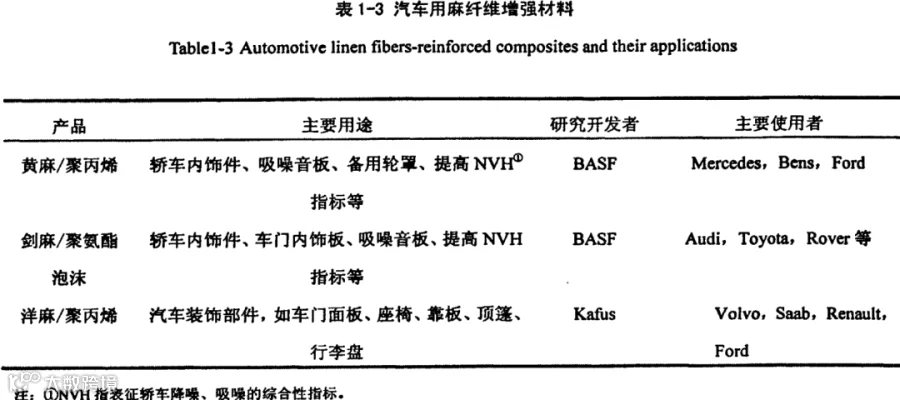

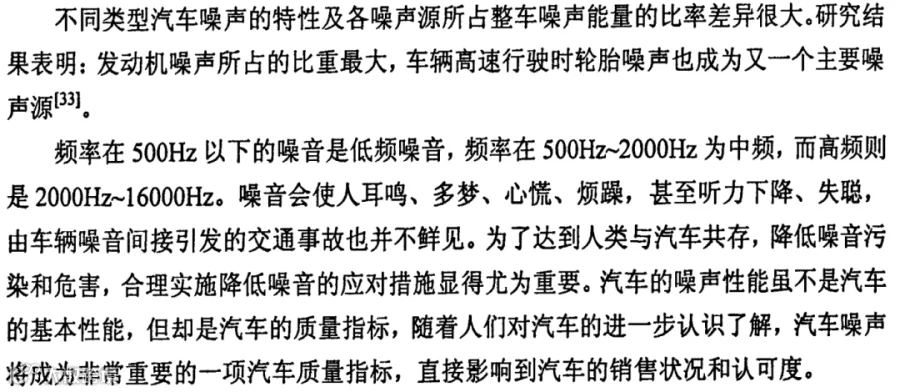

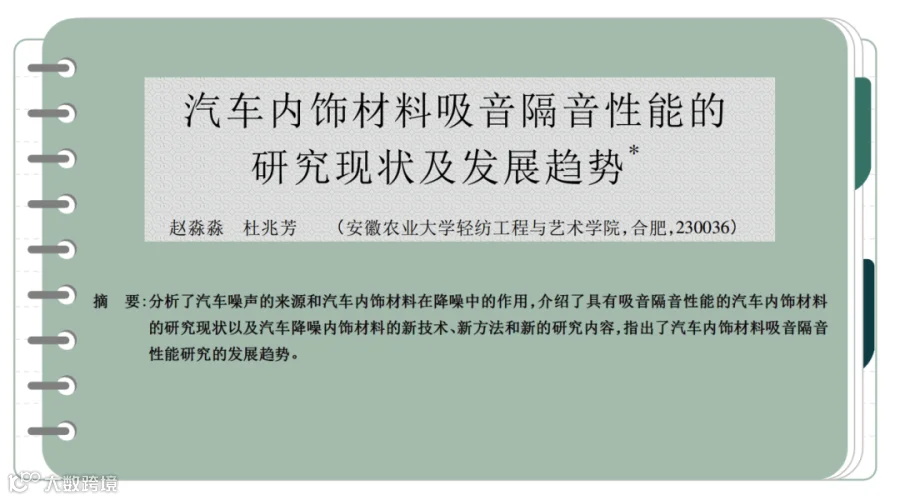

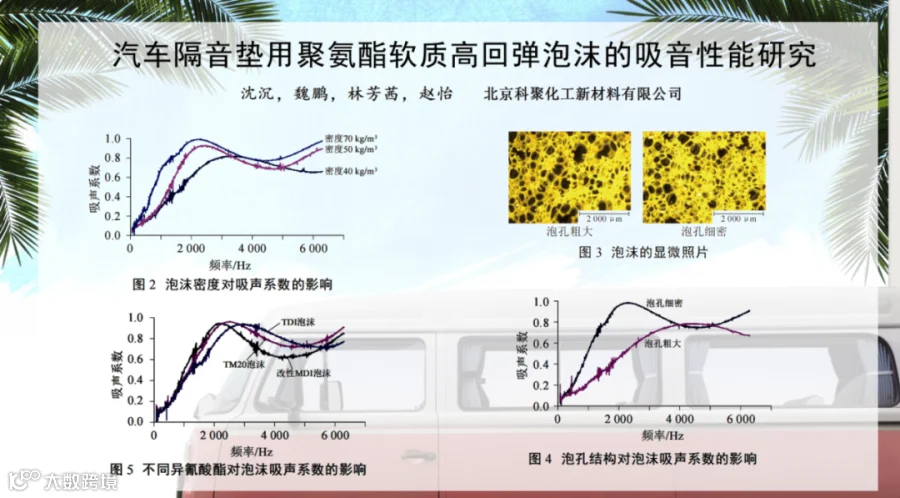

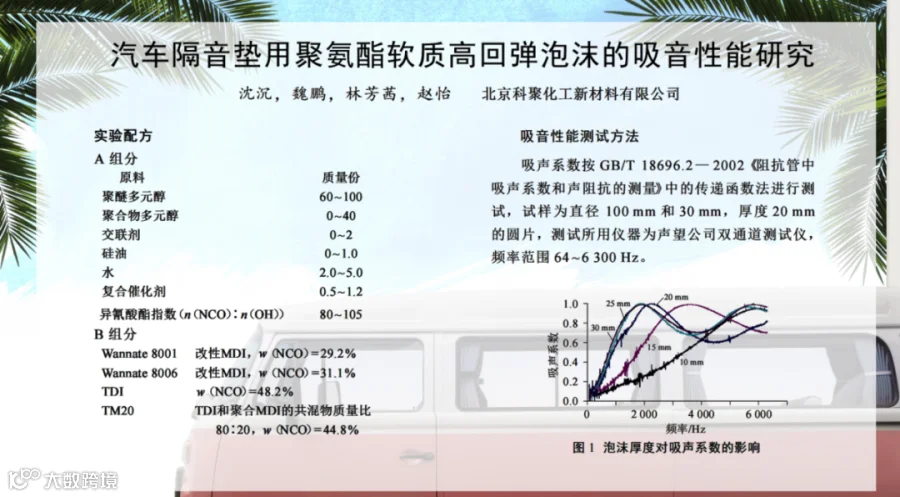

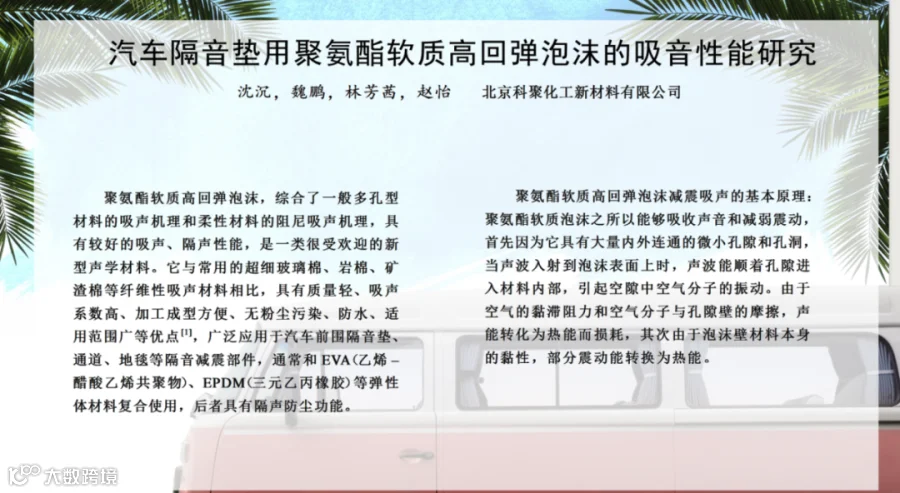

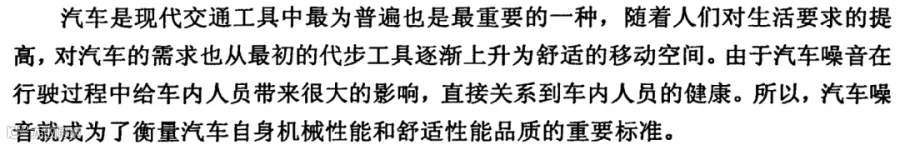

汽车隔音垫用聚氨酯泡沫性能
高温可瓷化聚氨酯泡沫复合材料
快速脱模聚氨酯发泡体系

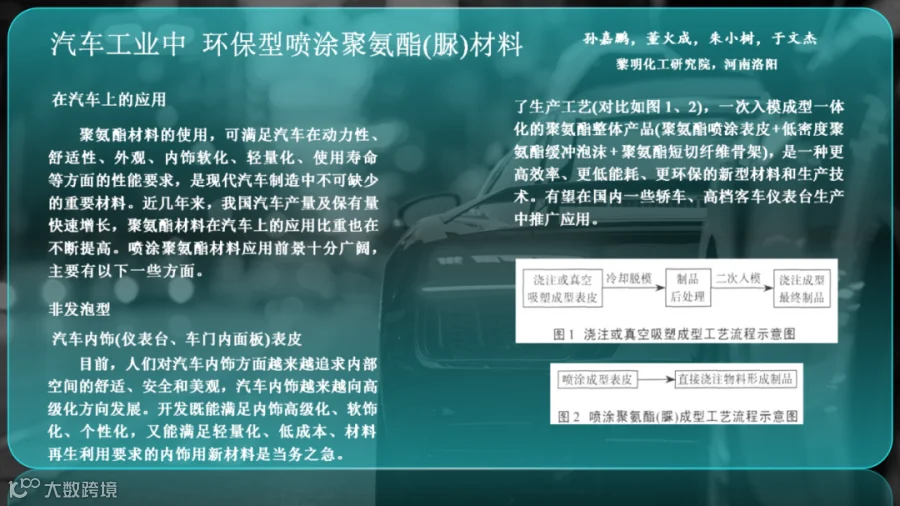

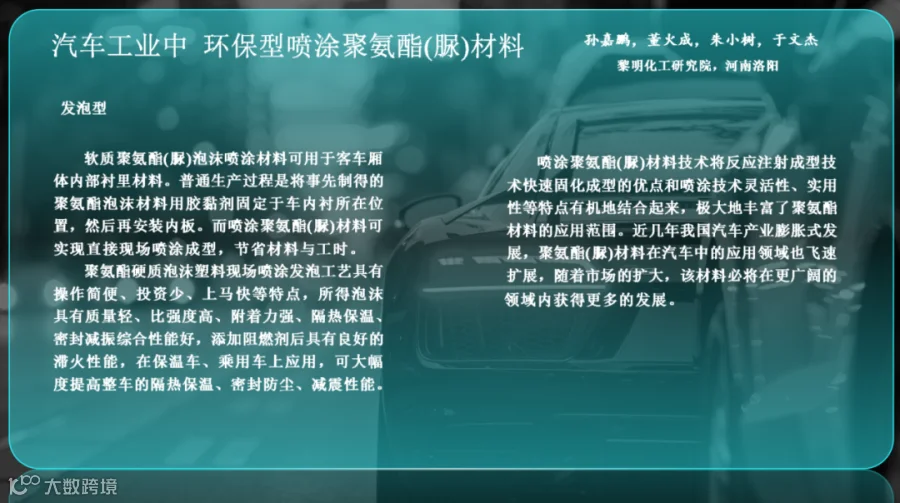

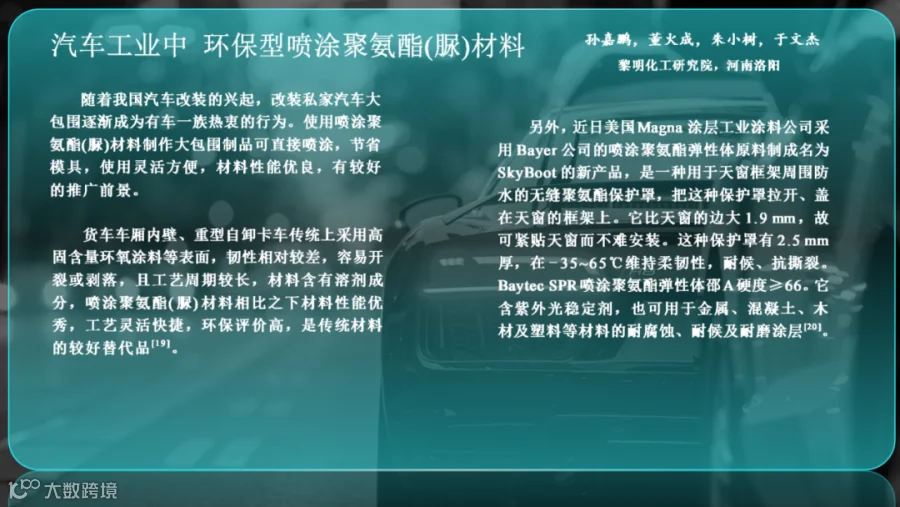

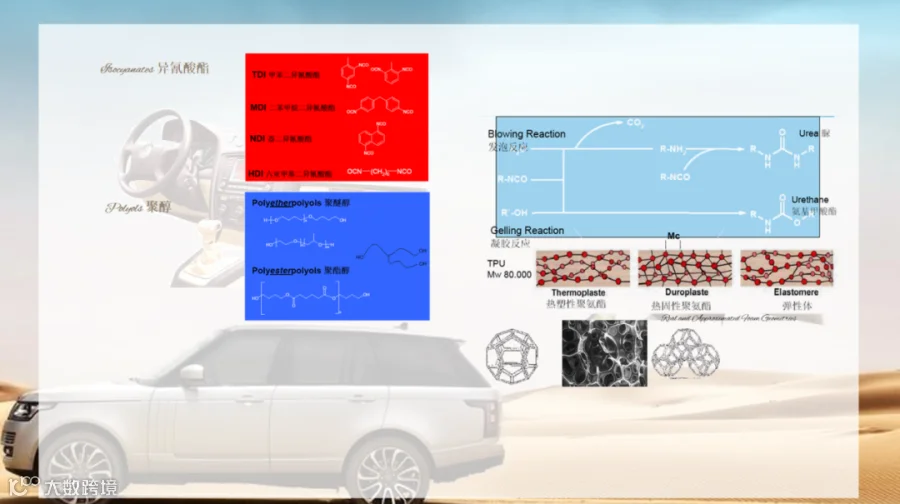

从原料、基础配方、材料增强、生产工艺等方面简要介绍了非发泡型聚氨酯(脲)喷涂材料近年来的一些研究动态及其在汽车行业中的应用状况。认为随着汽车工业的发展，喷涂型聚氨酯( 脲) 材料在汽车内饰、底盘、包围等方面的应用范围将不断扩大。

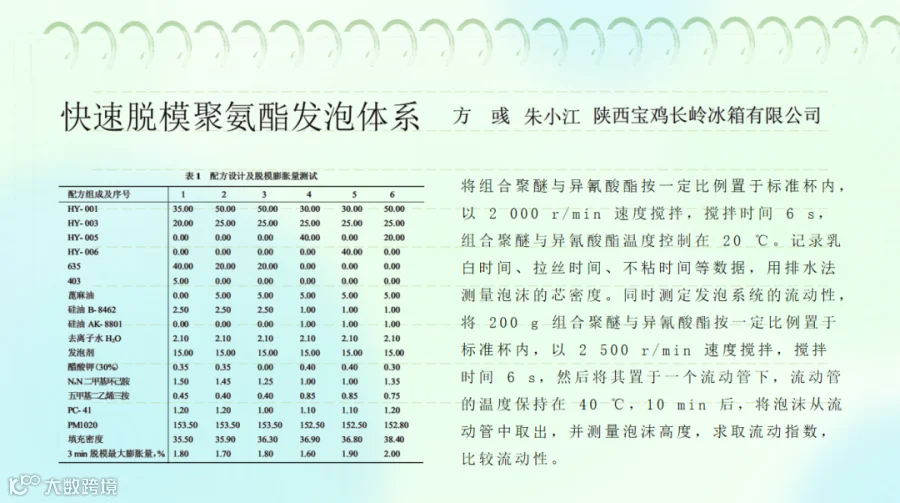

将组合聚醚与异氰酸酯按一定比例置于标准杯内，以 2 000 r/min 速度搅拌，搅拌时间 6 s，组合聚醚与异氰酸酯温度控制在 20 ℃。记录乳白时间、拉丝时间、不粘时间等数据，用排水法测量泡沫的芯密度。同时测定发泡系统的流动性，将 200 g 组合聚醚与异氰酸酯按一定比例置于标准杯内，以 2 500 r/min 速度搅拌，搅拌时间 6 s，然后将其置于一个流动管下，流动管的温度保持在 40 ℃，10 min 后，将泡沫从流动管中取出，并测量泡沫高度，求取流动指数，比较流动性。

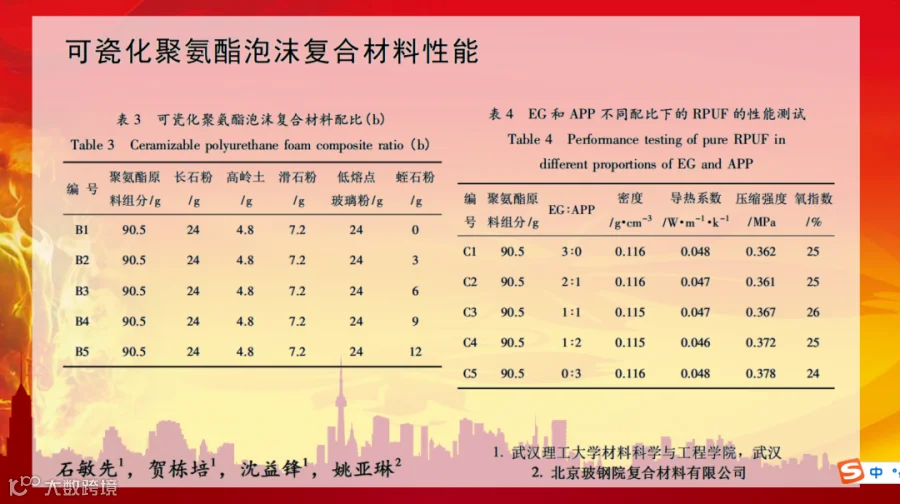

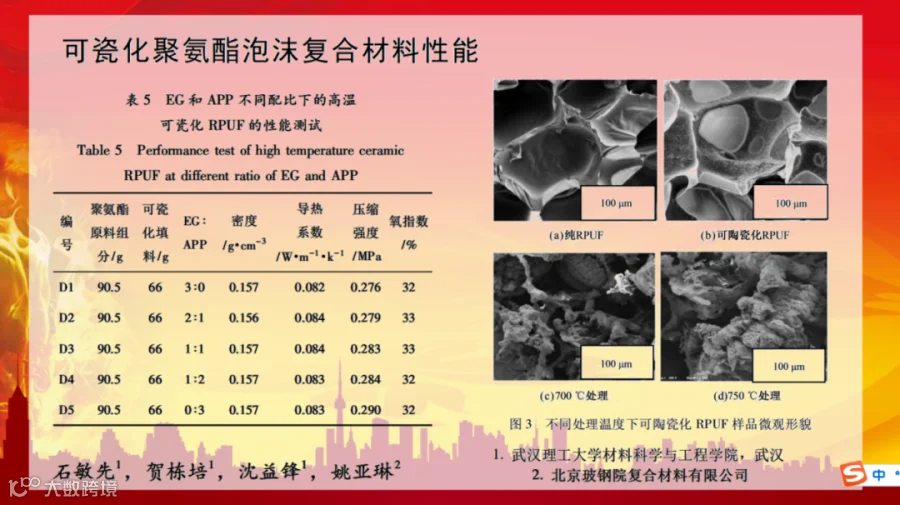

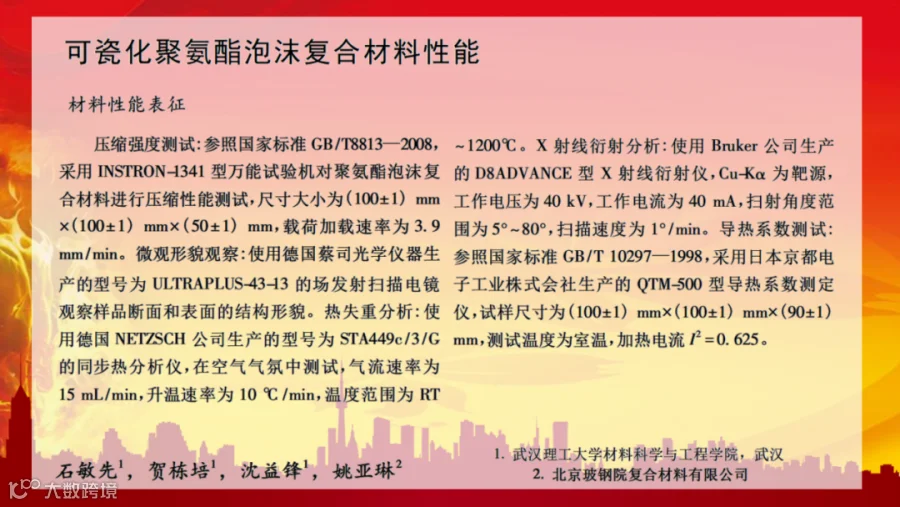

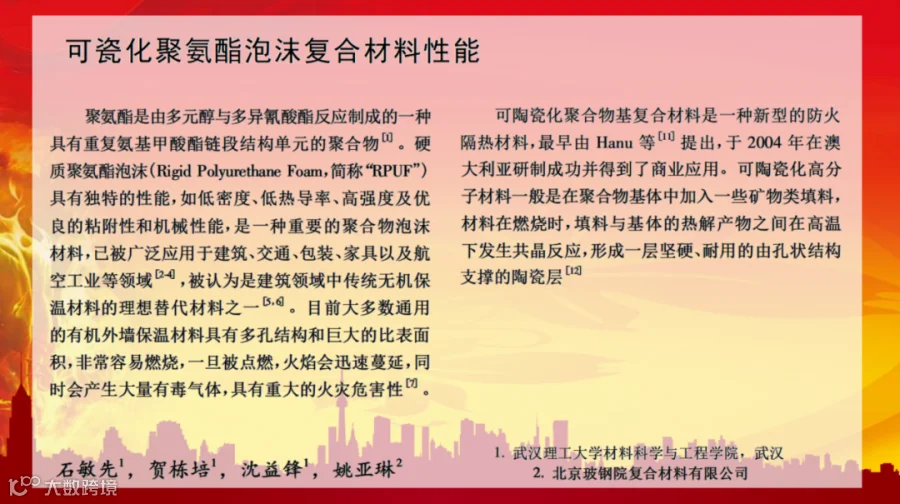

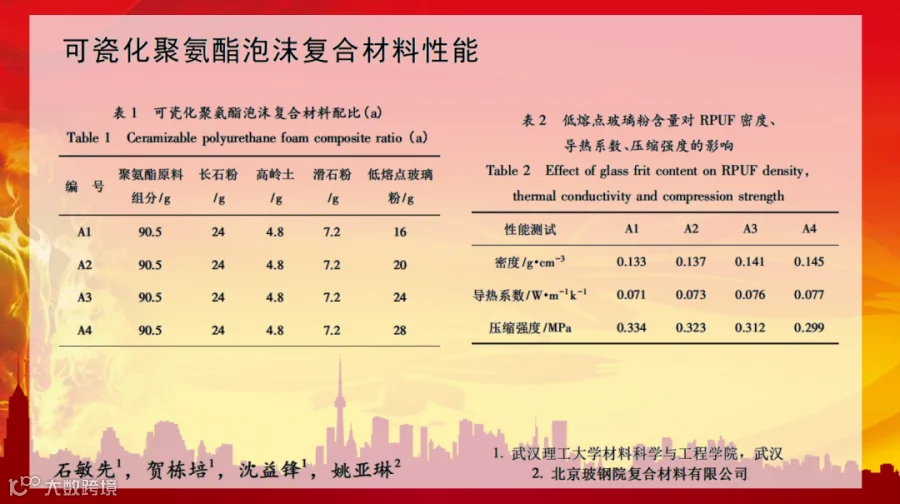

以低熔点玻璃粉、高岭土、长石粉为陶瓷化组分，聚磷酸铵、可膨胀石墨为中低温阻燃剂，蛭石粉为结构控制剂，制备了高温可瓷化聚氨酯泡沫复合材料。
在低熔点玻璃粉用量为 24 份，蛭石粉用量为 6 份时，可瓷化聚氨酯泡沫在 700 ℃ 下处理后能够形成连续相且收缩率下降明显; 在加入阻燃剂可膨胀石墨和聚磷酸铵总量为 9 份并且二者配比为 1 ∶1时，材料的氧指数为 33，阻燃性能优异。
高温可瓷化聚氨酯泡沫复合材料在高温下，各无机填料之间发生某种反应，转变成以无机组分为刚性骨架的多孔陶瓷相结构，相对于纯的聚氨酯泡沫材料来说，高温可瓷化聚氨酯泡沫复合材料的阻燃性和耐热性有了很大提高，有望成为一种新型保温隔热材料。
摘自：冷库还是投资热点？解锁物流产业园区发展新趋势
中冷联盟官微 2024-01-23 17:00 发表于北京

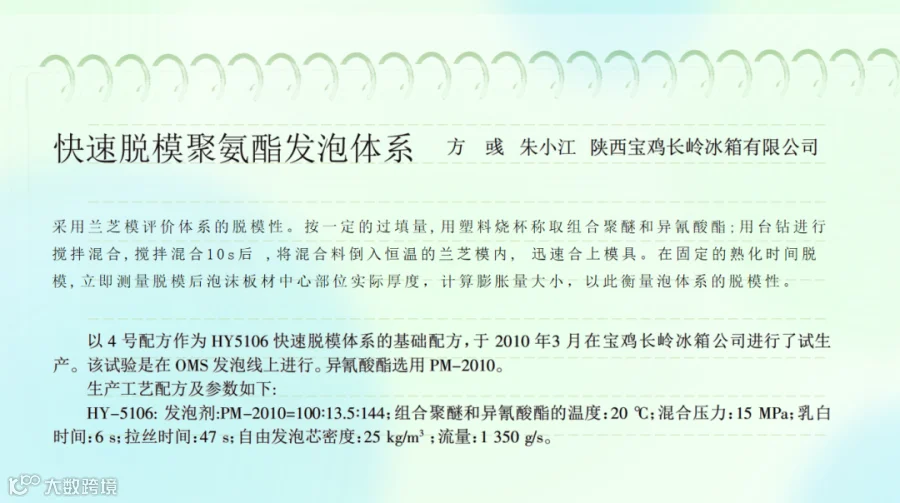

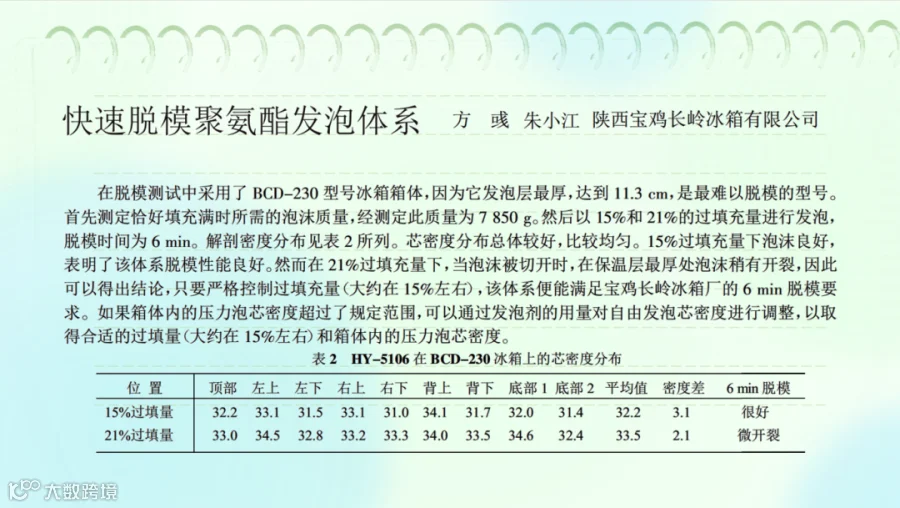

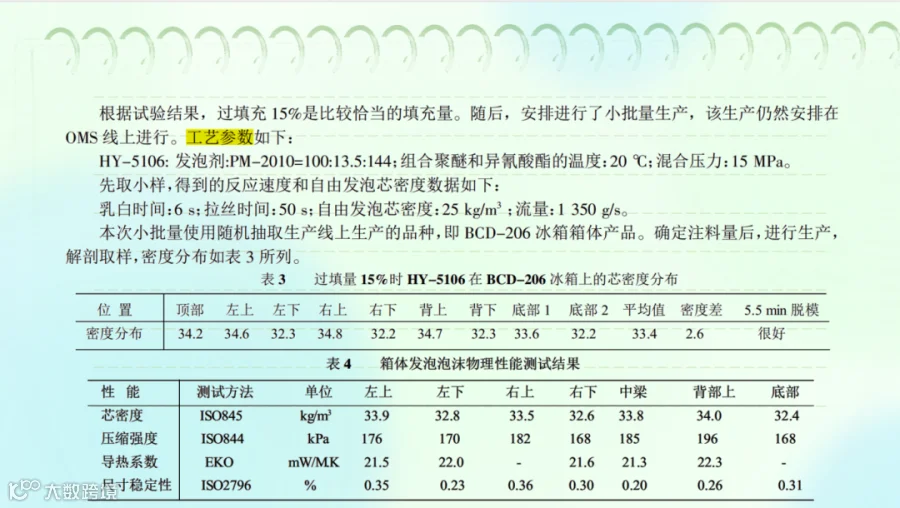

快速脱模聚氨酯发泡体系
快速脱模体系具有非常好的流动性和密度分布，通过在线试验，使节能型冰箱的脱模时间由原来的 9 min 缩短到 6 min，大大提高生产效率，体系具有重要实用推广价值。
节能型冰箱使脱模时间由原来的 9 min 缩短到 6 min
积行成习，积习成性，积性成命。
——《荀子》
本微信部分图片及文字，来源于其他公众平台与互联网网页，其目的是为了将更好的内容分享给更多人，不用于商业目的，版权依旧归原作者所有。若有涉及侵权请予以告知，我们会尽快在24小时内删除相关内容，谢谢。
点
阅读原文了解更多
