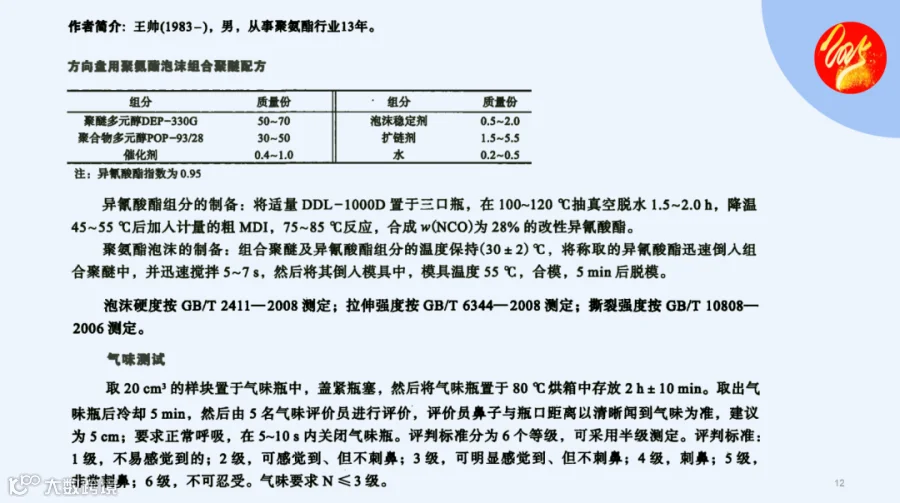

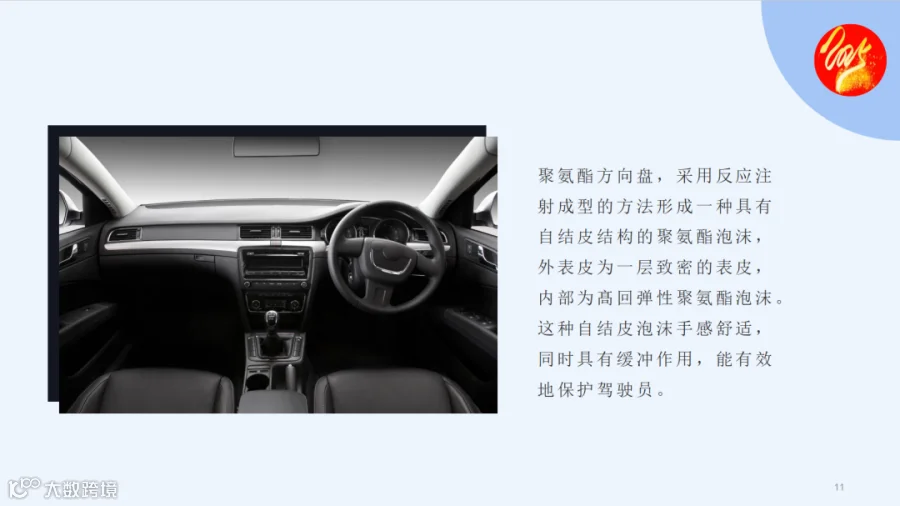

全水低VOC聚氨酯方向盘

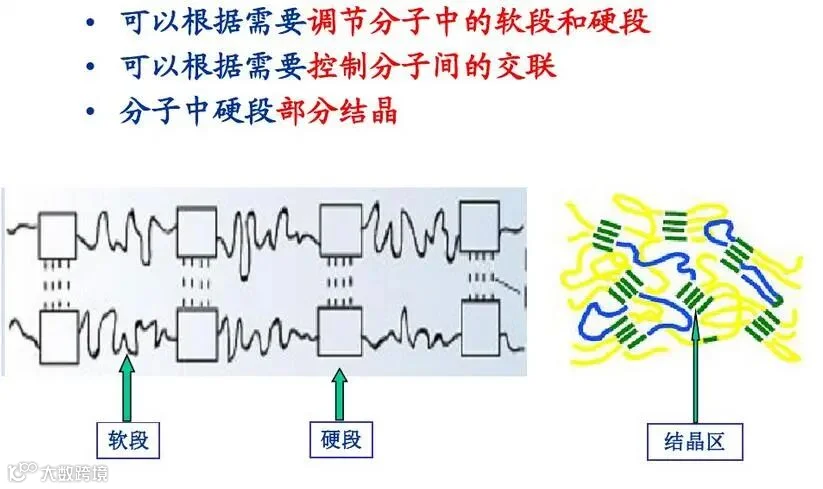

发泡过程中，当温度升高至汽化温度时，发泡剂吸收反应放热，逐渐汽化当气体的浓度达到一定程度时，两相的混合反应物—发泡剂界面变成了混合反应物一气体一发泡剂的三相，气泡开始形成。随着发泡剂的不断汽化，气泡逐渐涨大在发泡剂完全汽化时，形成一蒸汽球。伴随着反应体系温度的升高，过热蒸汽球的内压增大，蒸汽球进一步胀大，最终在混合反应物出现凝胶时，蒸汽球的胀大停止，形成泡沫体。

自由发泡情况时，反应体系是在大气压作用下，气泡将自由胀大。若体系中发泡剂均匀分布，则最终的泡沫体中的气泡体积和泡沫体密度将呈现近乎均匀的分布。

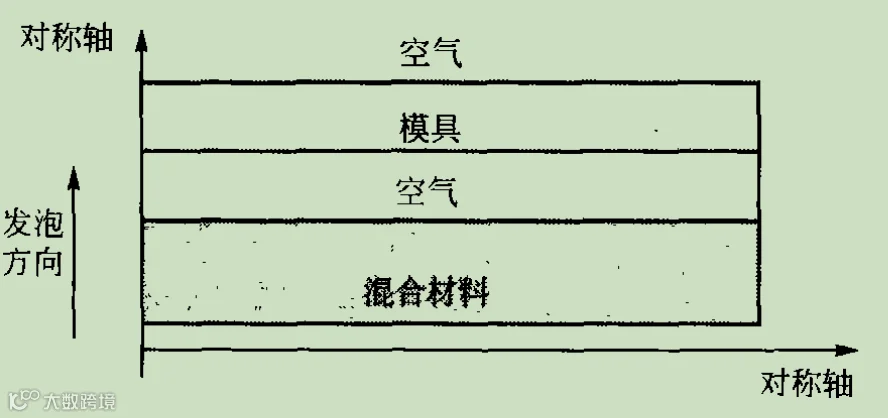

模塑发泡情况时，模具的体积是固定的，自由发泡过程进行到一定程度就会受到限制，反应体系内气泡依靠彼此间的相互作用，来完成蠕动变化，实现内压 间的动态平衡。

由于反应体系内热传导效应形成的温度不均匀分布，使得体系内气泡的发育和变化产生了差异，所以最终形成的泡沫体中的气泡体积和泡沫体密度分布不均匀。同时，这种情况下体系的内压力将超过大气压。

综上所述，硬质聚氨酯发泡硬质聚氨酯发泡体系的发泡过程与体系的物理状态和化学反应进程有着密切的关系，决定着泡沫体的密度及分布，因此有必要对发泡过程进行探讨。

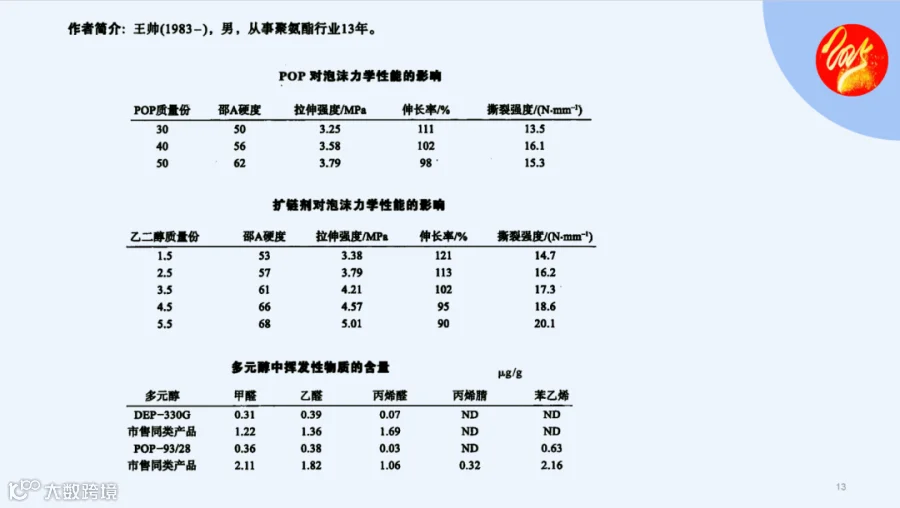

本公众号是一个学习交流的平台，平台上部分文章为（摘要）转载，图片，均来源于公开资料，内容观点不代表本公司立场，请仅学习参考，并不用于商业目的，如有涉及侵权等，请及时告知我们（后台留言），我们会尽快处理。本公众号拥有对此声明的最终解释权。
