喷涂聚脲弹性体技术具有无溶剂、厚涂不流挂、干燥速度快、施工效率高、对温湿度不敏感、物化性能优异等特点， 已在防水、耐磨、防腐等领域得到了广泛的应用。
终身学习才能笑到最后-托马斯.弗里德曼
学习比“知道”更有意义，因为你“知道”得再多，也没有谷歌和百度知道得更多，况且百度和谷歌还可以频繁更新。
尽管如此，如果坚持学习，你的能力就不会落伍。
2017.6.13星期二
制备喷涂聚氨酯（脲）弹性体
陈酒姜， 孙汉军， 孟庆莉
喷涂聚脲弹性体技术具有无溶剂、厚涂不流挂、干燥速度快、施工效率高、对温湿度不敏感、物化性能优异等特点， 已在防水、耐磨、防腐等领域得到了广泛的应用。喷涂聚脲弹性体组合料分为Ａ 、Ｂ 两组分， 施工时通常采用高温高压撞击式混合喷涂设备。

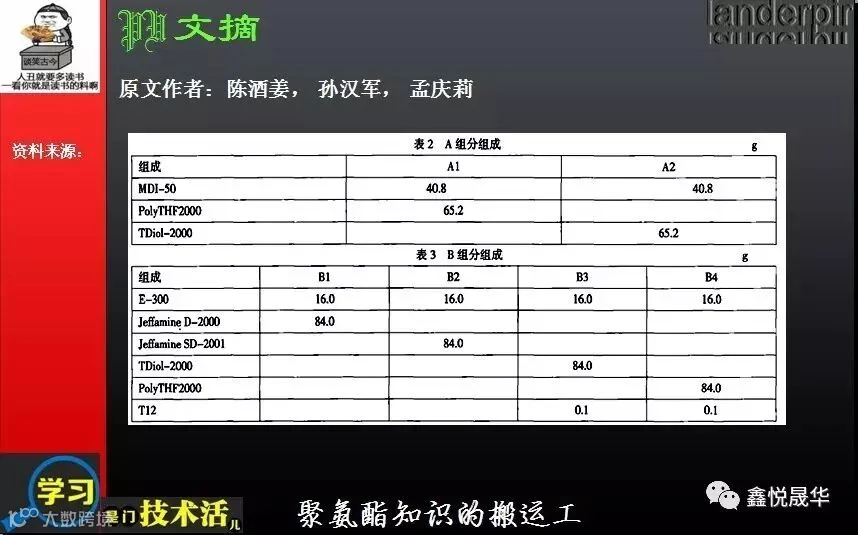

Ａ 组分（预聚体）的制备
按一定的配比将ＭＤＩ － 5 0 投入反应釜中， 加热熔化， 然后投入多元醇，升温至80℃， 反应2 ｈ 后出料。
物料在干燥容器中隔绝空气保存， 放置1ｄ后测定Ｎ ＣＯ 质量分数，ＮＣＯ质量分数应在9％~1 1％之间。

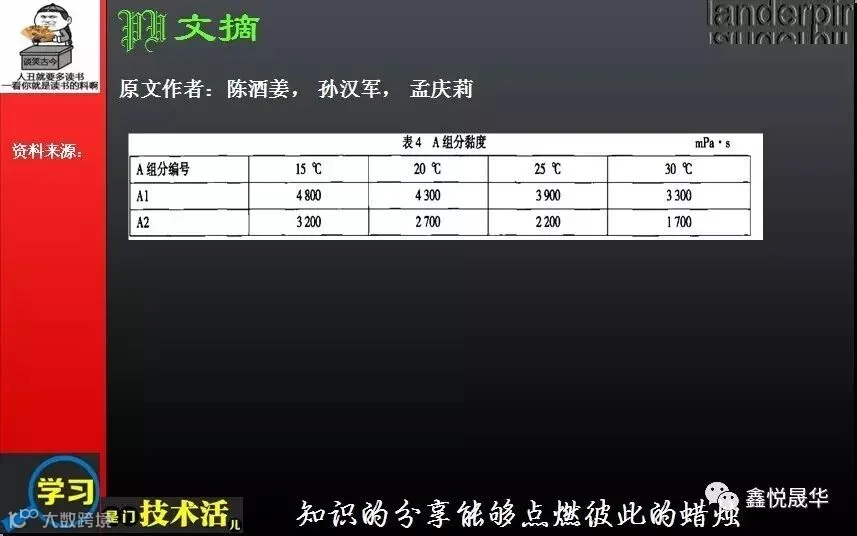

按上述方法，分别制备聚四氢呋喃醚二醇和聚氧化丙烯醚二醇类预聚物。
Ｂ 组分的制备
先将一定量的颜料、填料、助剂以及适量的胺基聚醚或多元醇（聚四氢呋喃醚二醇ＰｏｌｙＴ ＨＦ 2 0 0 0 、聚醚二元醇ＴＤｉｏｌ－ 2 0 0 0） 在三辊机上研磨，达到一定细度要求后，将研磨浆料投入搅拌釜中， 加入胺基聚醚或多元醇（聚四氢呋喃醚二醇Ｐ〇ｌｙＴＨ Ｆ 2 0 0 0 、聚醚二元醇ＴＤｉｏｌ－ 2 0 0 0 ） 、胺类扩链剂和流动改进剂， 混合均匀后出料，出料过程中将物料用2 00 目筛网过滤。
喷余设备及工艺参教
使用的便携式静态混合喷涂设备为德国ＵＮＩＫＳ 生产的ＵＮＩＫＳ 7 5 0 ， 静态混合管内径规格为3／ 1 6ｉｎ， Ａ 、Ｂ两组分混合体积比为1：1（胶筒为300ｍＬ：300ｍＬ）。
主要工艺参数为：气源压力6~10 ｋｇ／ｃｍ2，物料温度26℃。

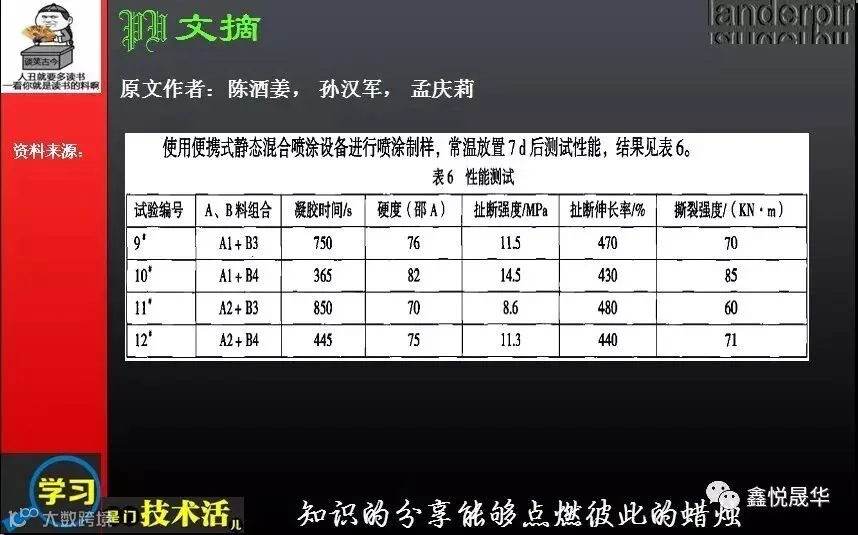

所有喷涂聚脲弹性体试样喷涂成膜后， 放置7 ｄ 进行测试。

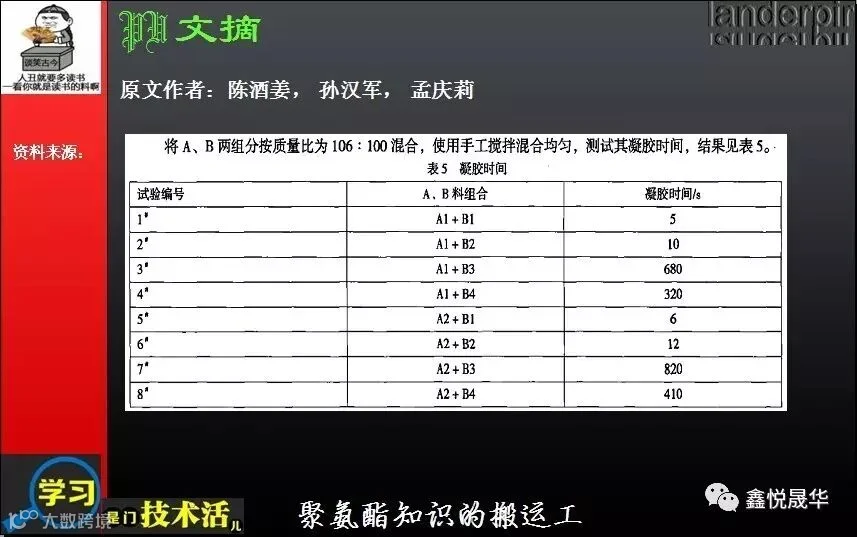

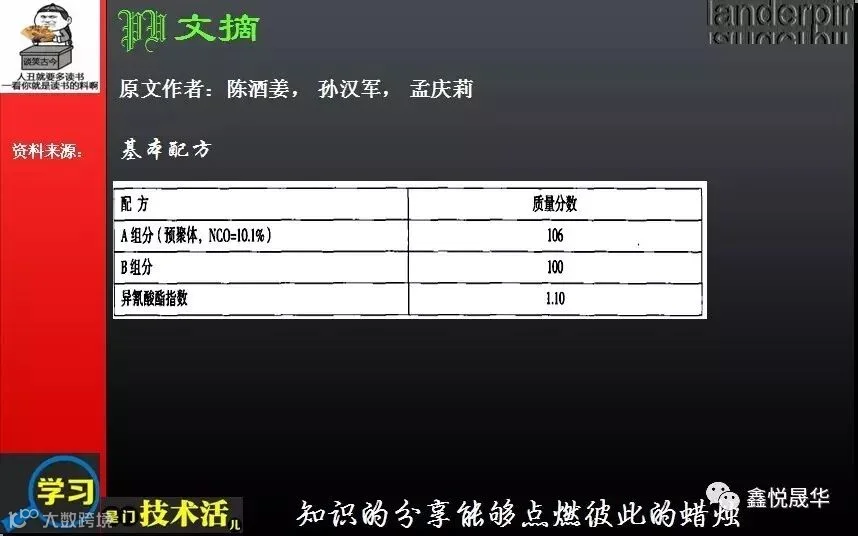

性能测试
分别按照ＧＢ／Ｔ 5 3 1—2 0 0 8 、ＧＢ／Ｔ 5 2 8— 2 0 0 9 、ＧＢ／Ｔ 5 2 9—2 0 0 8 进行硬度、拉伸强度和伸长率、撕裂强度测试。
