如果你想造一艘船，先不要雇人去收集木头，也不要给他们分配任何任务，而是去激发他们对海洋的渴望。
载人航天环境模拟舱
1
液氮系统保温及热荷计算

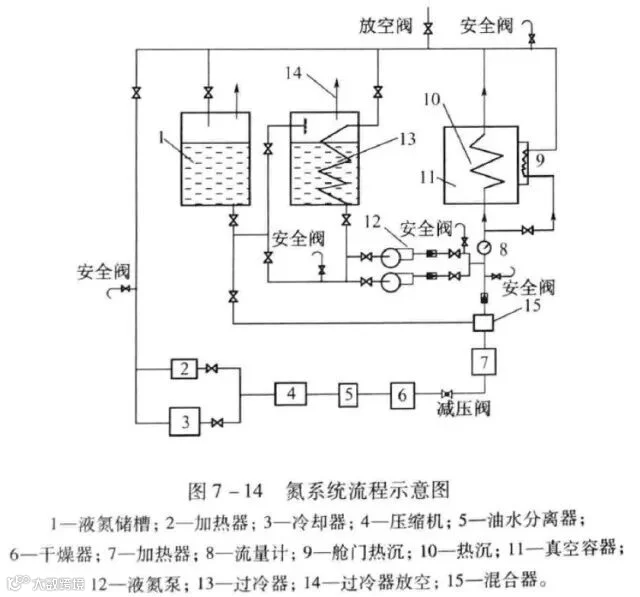

液氮系统组成
氮系统的功能包括：a、为热沉提供液氮模拟空间低温环境；b、试验后为热沉升温至室温，保证试验舱复压至地面压力打开舱门后不出现结露或结霜现象，以方便取出试验件。另外，随着现代试验的发展，要求热沉温度在173~373K之间连续可调，要求系统具备气氮调温功能。
氮系统一般可分为液氮系统和气氮系统。
液氮系统由液氮储槽、液氮泵、液氮管道、阀门、安全阀及附属仪表等设备组成；气氮系统由加热器、冷却器、压缩机、油水分离器、混合器、管道、阀门及附属仪表等设备组成。
液氮系统保温要求
由于氮系统的液氮管道温度可达-190度，为减少管道漏热，减少系统液氮损耗，必须对氮系统进行保温。氮系统的保温对象主要是管道和阀门，要求保温管道外表面不结露。
管道材质为0Cr18Ni9（304）不锈钢，流动介质为LN2或氮气，温度为-190~-120度。
保温方案
采用硬质聚氨酯发泡塑料作为保温层，外包铝箔作为防潮保护层。
施工方法是：在管道阀门安装焊接并检漏合格后，在管道外表面涂低温胶，然后用模具进行现场（硬质聚氨酯）发泡，最后用铝箔包裹做防潮保护层。

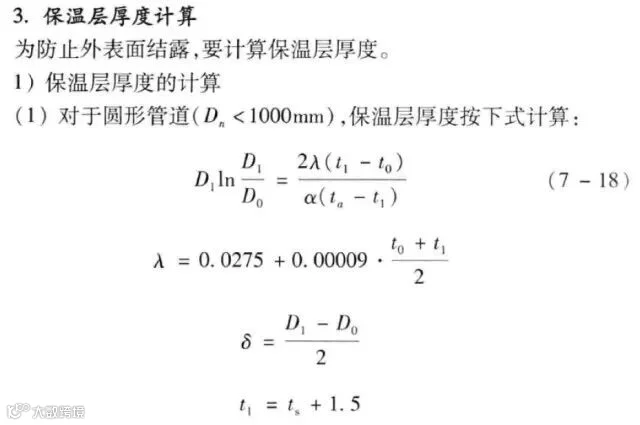

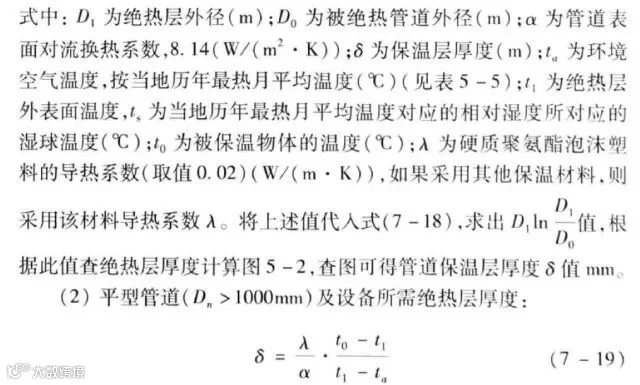

保温层厚度计算
