很多人在旅途中感叹山的雄伟，海洋的浩瀚和星星的周转，却轻易地忽视了自己。
软泡配方参考

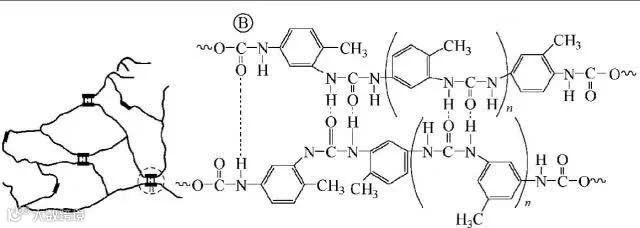

通用软泡结构
随着国民经济的飞速发展，各部门对泡沫制品的难燃要求越来越高，尤其是航空轿车、高速客车以及宾馆、会馆等公共场所，均要求泡沫制品是难燃、低发烟量、无毒、低ＶＯＣ值。
ＰＶ-ＰＮＨ４的用量
对燃烧性的影响
对含磷含氯等阻燃元素的阻燃泡沫，其致命的缺点是泡沫在火焰下会分解出黑色浓烟与有害气体。
工作者集中力量解决PU泡沫具有高阻燃，又不产生或较少发生黑烟、有害气体的途径。
应用于聚乙烯醇部分反应的磷酸铵(PV-PNH4)作反应型阻燃剂，其添加量在0.1~30%范围内。
当PV-PNH4量占泡沫质量的10%以下是，用20cm×2cm×0.5cm泡沫试样，倾斜45°，下端用本生灯火焰燃烧20s，火焰蔓延少，燃烧距离2cm以下；若PV-PNH4含10%以上，火焰移去即停止燃烧。
发泡配方：
以上组分经搅拌混合，注模发泡，于室温放置１５ｍｉｎ，再于１２０℃下熟化１５ｍｉｎ，ＰＶ-ＰＮＨ４的用量对燃烧性的影响如下表所示。
ＰＶ-ＰＮＨ４的用量对燃烧性的影响
异氰脲酸酯改性的阻燃软泡配方

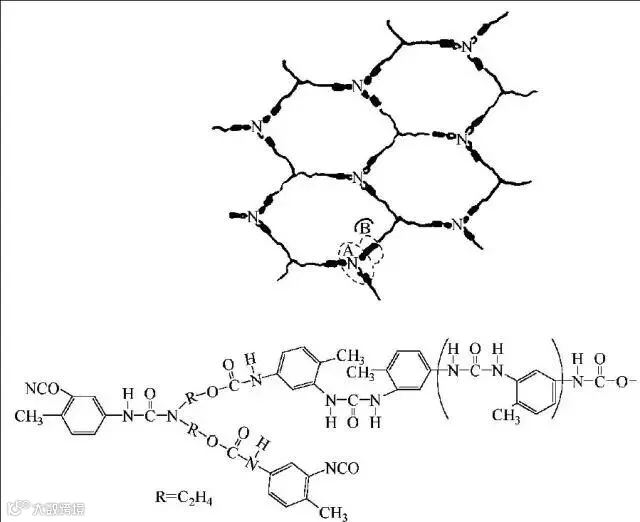

另外一种途径是在合成软泡时，设法将异氰脲酸酯环引入泡沫结构，使其具有阻燃性。异氰酸酯化合物在三聚催化剂作用下会形成异氰脲酸酯环化合物。
在含三聚异氰脲酯酯环的泡沫体中再添加少量普通磷卤阻燃剂，其阻燃性能会显著提高，而且泡沫在燃烧时表面形成一层磷化层，这是其它阻燃泡沫所没有的。

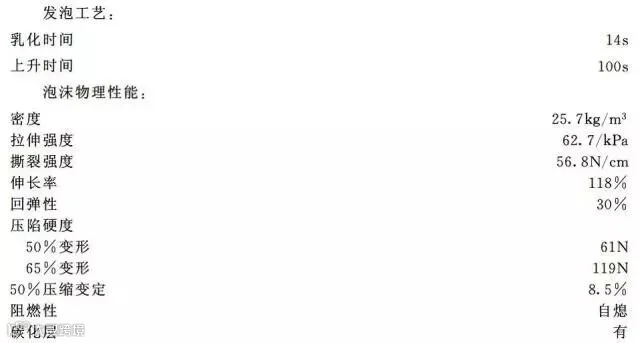

异氰脲酸酯改性的阻燃软泡配方与物性如下：
2017-09-28 星期四
八月初九 丁酉年 己酉月 戊午日
鑫悦晟华
这里“阅读原文”，查看更多
