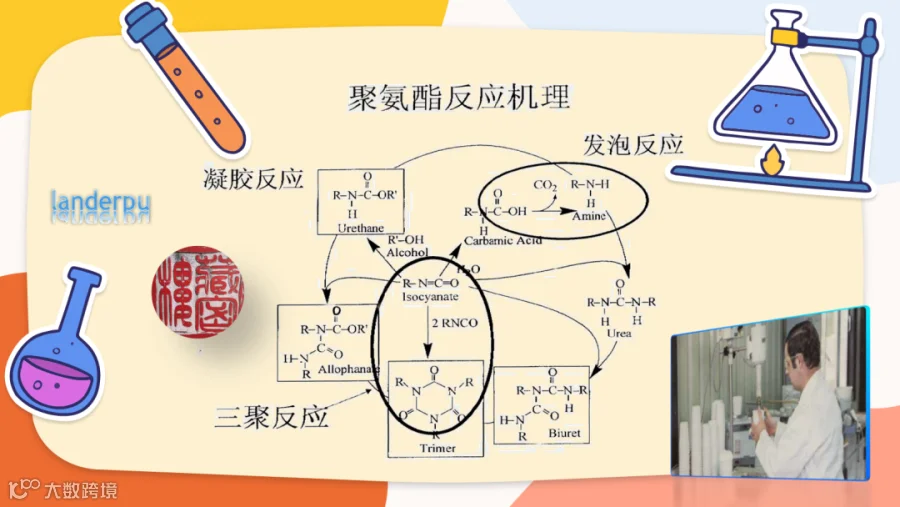

聚氨酯发泡体系的化学反应非常复杂，主反应和副反应同时进行或交错进行。
主要是异氰酸酯和含活泼氢化合物的反应，而且，还有异氰酸酯的聚合反应。
反应时物料粘度的增加速度，也就是链增长反应的速度，是决定泡沫性能的关键因素之一。
调整催化剂及发泡剂的掺量，使凝胶化速度、发泡热量与发泡速度匹配。

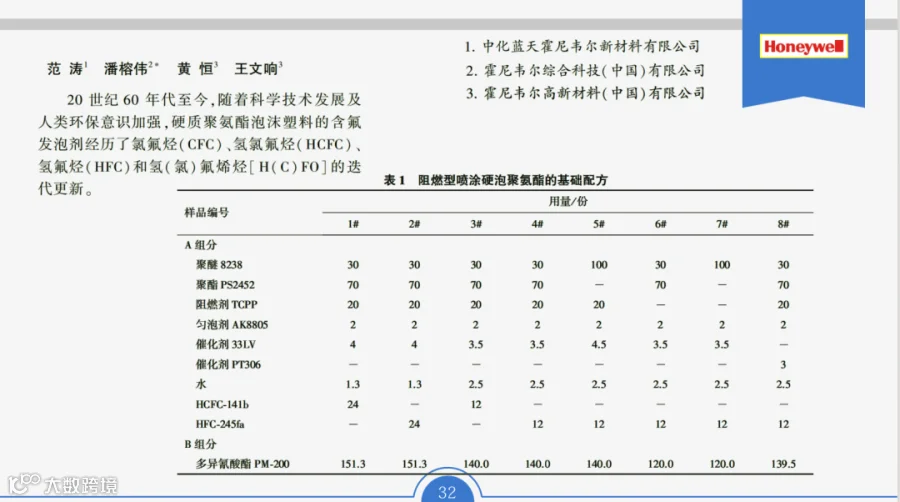

HFCs
聚氨酯是一种广泛应用于军事及国民经济领域的高分子材料。通常用 “软段” “硬段” 来描述聚氨酯的分子结构: 软段一般为聚醚或聚酯多元醇化合物，常温下处于高弹态; 硬段一般为二元或多元有机异氰酸酯，常温下处于玻璃态或结晶态。通过调整软硬段的相结构及微相分离程度，可制备出适用于不同工况的高性能聚氨酯材料。硬质聚氨酯是指邵氏D硬度大于75 HD 的聚氨酯材料，既兼备工程塑料的高强度和高硬度，又表现出良好的韧性，在结构衬垫、功能支撑件及海洋装备部件等场景中具有广泛应用潜力。

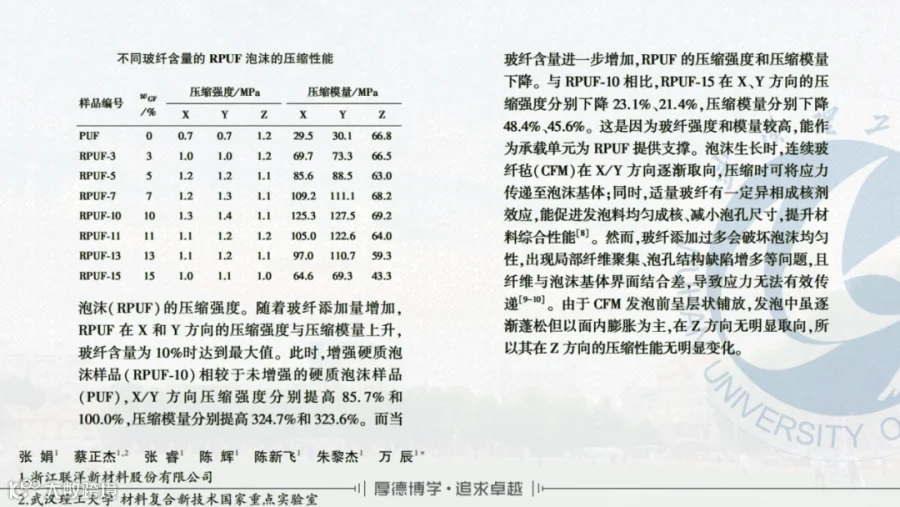

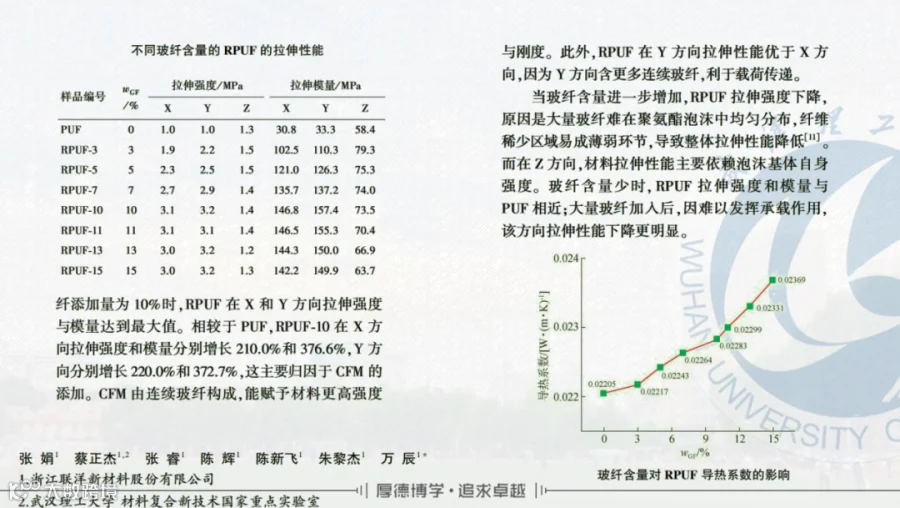

采用连续纤维与短切纤维混杂增强的策略，可有效改善硬质聚氨酯泡沫的各向异性问题，实现材料纵向与横向力学性能的协同提升。
所得材料在轨道交通、航空航天、风电叶片等领域具有广阔的应用前景。
后续研究可进一步优化纤维表面处理工艺，改善纤维-基体界面结合性能，并开展材料的冲击韧性、疲劳性能及长期耐久性评价，以推动该材料的工程化应用。
连续纤维与短切纤维混杂增强的策略：
1、连续纤维对聚氨酯泡沫的纵向增强效果显著。当连续纤维质量分数为50%时，材料纵向弯曲强度增幅达527%，这主要归因于连续纤维贯穿多个泡孔形成柱状结构单元，有效抑制了材料在受载时的扭转变形。
2、短切纤维对材料的横向弯曲强度具有明显的增强作用。当短切纤维质量分数为3%时，横向弯曲强度较未增强样品提升53.7%。短切纤维贯穿泡孔、泡孔壁面及支柱结构$纤维表面被树脂均匀包覆，在材料内部形成“微筋”效应，从而增强了基体的承载能力。
3、纤维含量对增强效果存在最优范围。当短切纤维质量分数超过3%后，由于树脂黏度增大导致对连续纤维浸润不充分，短切纤维发生聚集和成束现象，材料的纵向和横向弯曲强度均出现下降。
4、微观形貌分析表明，聚氨酯树脂对增强纤维形成了良好的包裹作用，纤维与基体界面结合紧密，混杂增强结构特征明显。
5-6
PU的燃烧性能
众所周知，热量的释放是燃烧过程中火势增长的关键，直接和材料的燃烧性有关。
从热释放速率（HRR）、最大热释放速率（PHRR）和总热释放量（THR）等几个参数衡量PU的燃烧性。
对硬质聚氨酯的具体阻燃要求：
不易着火、火焰传播性小、发烟量少、燃烧时生成的有害气体少等。
我们为客户提供原料（硬泡、软泡）、板材（连续、间歇）、制品（汽车）
工艺（设计、优化）
聚氨酯相关服务（聚氨酯的事儿找我们就好）
广泛的化学和材料科学基础，创新能力，为相关行业提供解决方案。
（组合料）满足聚氨酯制造商在生产效率产品性能方面的要求，协助客户解决有关节能或使用环保发泡剂等问题。
建筑方面应用：
满足对保温材料提高阻燃性能的要求，推出不同异氰酸酯指数的PIR系列产品，可根据客户生产线和工艺情况量身定制不同的解决方案。
软质泡沫应用：
软质模塑高回弹、自结皮泡沫领域的组合料。
汽车工业应用：
有助于汽车制造商改善乘坐空间的空气质量
基础设施应用：
管道、储罐、铁路等解决方案。
本公众号是一个学习交流的平台，平台上部分文章为（摘要）转载，图片，均来源于公开资料，内容观点不代表本公司立场，请仅学习参考，并不用于商业目的，如有涉及侵权等，请及时告知我们（后台留言），我们会尽快处理。本公众号拥有对此声明的最终解释权。
点
阅读原文了解更多
