申明，开关信号属于免费开放给客户的三方自定义信号接入。任何错误的操作都会导致控制器或者接口的损坏，因三方信号接入损坏的不在保修售后服务范围内。
请有电子基础的客户进行接入。
一，开关信号参数
信号电压范围 |
0-3.3V（电信号不可以超过3.3V） |
检测类别 |
对象导通与断开状态 |
传感器类型 |
模拟电压 |
低信号判断值 |
低于0.2V |
高信号判断值 |
高于0.2V |
支持接口 |
A1/A2/A3/A4/A5 |
二，支持的传感器
1，任意三方无源开关信号。（无源代表没有任何电压）
例如：行程开关、浮球开关、弹簧开关、接触开关等等。
2，任意低于3.3V有源开关信号。
例如：信号3.3V的开关传感器，搭建电路将其他信号转换成低于3.3V的传感器。
三，接线框架图

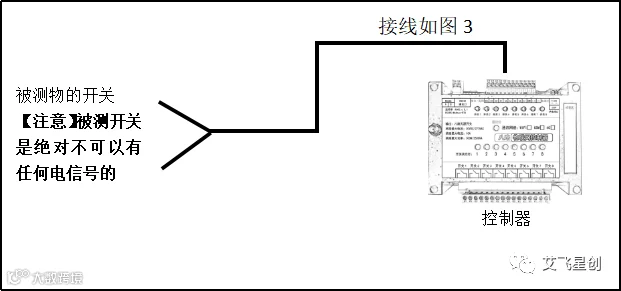

图1 三方无源开关信号结构图

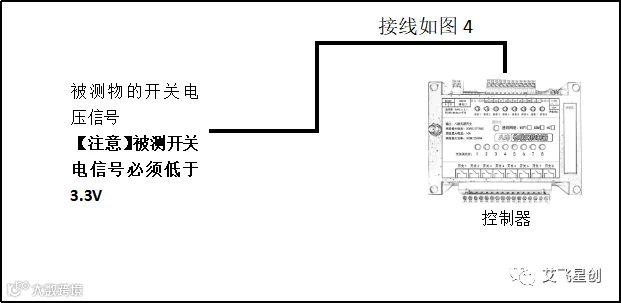

图2 三方有源开关信号结构图

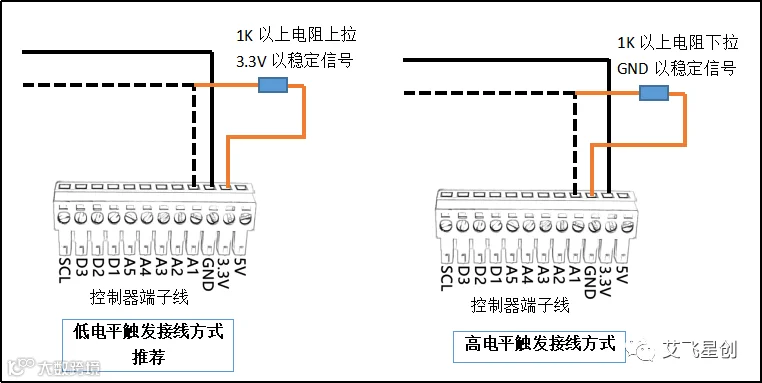

图3 无源开关接线图
1，实线为固定接法，虚线为可配置口，A1/A2/A3/A4/A5.
2，无源开关尽量使用低电平触发方式，可以有效避免静电或者其他开关损坏采集接口。
3，如果多个接口接入，那么每个接口都需要一颗电阻进行上下拉。
图4 有源开关接线图
实线为固定接法，虚线为可配置口，A1/A2/A3/A4/A5
四，有源其他信号方案

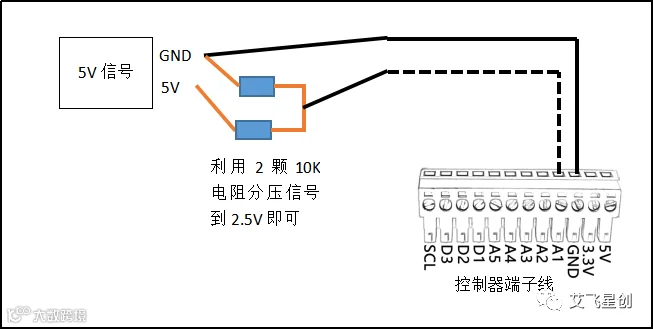

图4 5V有源开关接线图
其余电信号例如12V、24V等建议用光耦电路隔离或者其他转换到3.3V再进入。如果有需求我们也会开发相应信号转换电路板进行接入。
五，传感器配对控制器
注意：
1，使用【艾掌控2.0】APP，APP下载链接：http://admin.aifxc.cn
2，操作前，控制器必须已经绑定在APP中，并且处于可控状态！
步骤1，点击进入设备主控页面；
步骤1
步骤2，刷新成功后，点击右上角【设置】；
步骤2
步骤3，选择【传感器管理】；输入密码【aifxc.cn】；
步骤3

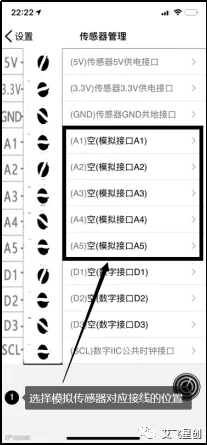

步骤4，选择模拟传感器对应接线的位置，黄色线接在A1口就选择A1， A2口就选择A2， A3口就选择A3，A4口就选择A4，A5口就选择A5。
步骤4

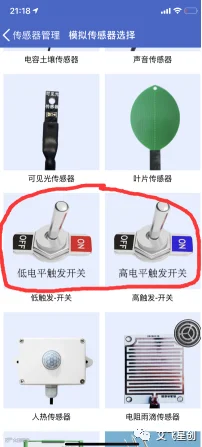

步骤5，在传感器列表中找到对应传感器
【低触发-开关】对应序号【71039793】（无源开关推荐）
【高触发-开关】对应序号【65157189】
步骤5
六，APP自定义设置

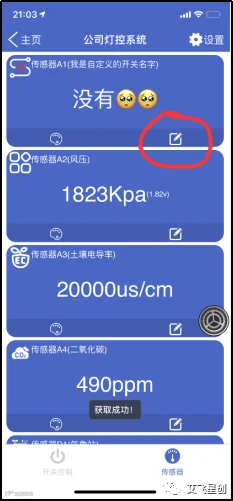

例如，接口设置在A1口，点击传感器编辑

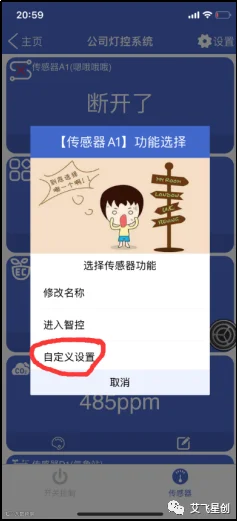

选择【自定义设置】
可以设置自己想要触发名称显示内容

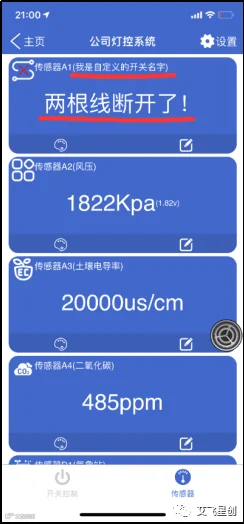

效果如上

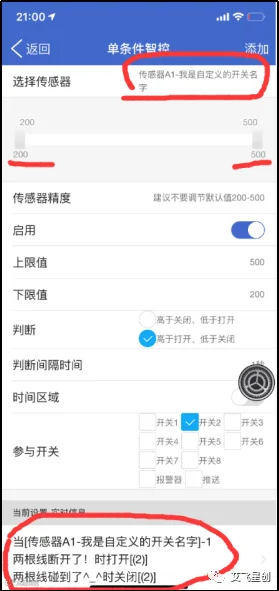

可以参与智控
