分享西门子PLC定时器的几种应用技巧

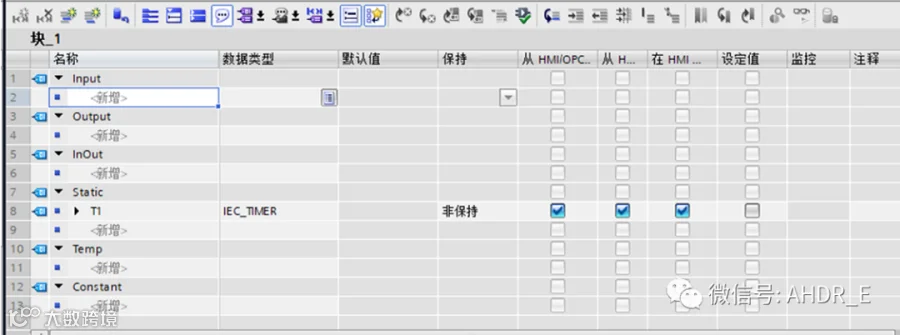

▲定时器的创建

 在运行过程中，会出现各种报警提示和警告提示。例如当操作员启动搅拌机时，需要现场指示灯以1HZ的频率发出闪烁警告，这里就会提到对闪烁电路的编程。其中闪烁电路有两种解决方案：一种是利用PLC、CPU中集成的固定频率的方波信号，另一种是根据需求自己编程。

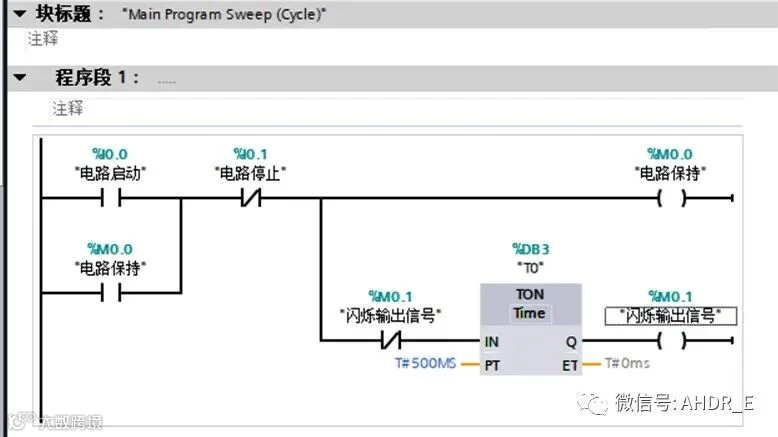

a、 每隔一定时间的闪烁电路

b、 通断时间可调的闪烁电路

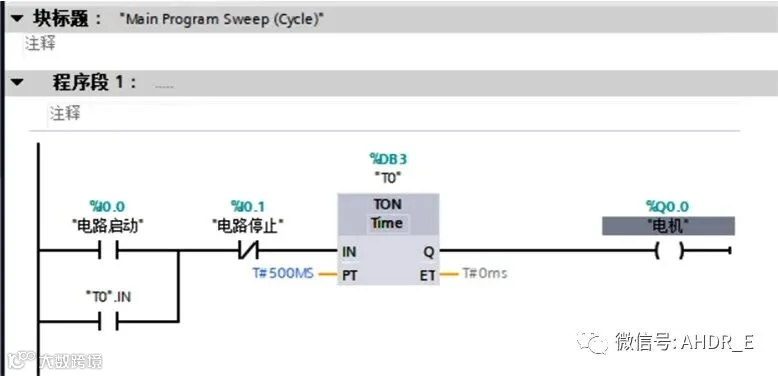

为了确保现场人员人身安全和设备安全，操作员按下启动按钮时，需要延时一段时间再启动设备，这就要求编程人员根据现场实际情况编出相应的延时启动电路。下图是一种延时启动、立即停止的编程方法。

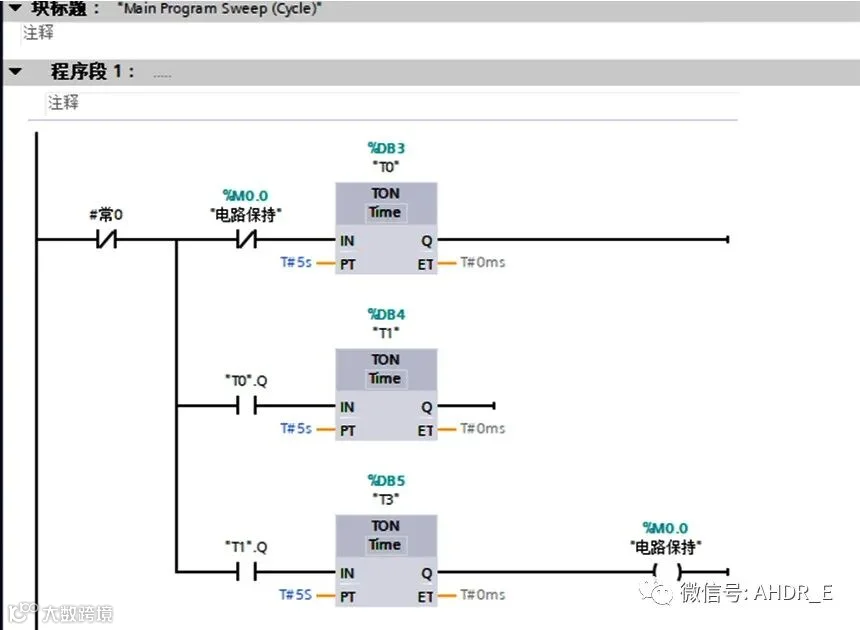

对于我们熟悉的MODBUS通讯，它属于一种半双工通讯方式，这种通讯方式的局限就是不能同时对多个从站进行数据的交换，需要单独与从站进行数据交换，此种方式就叫做轮询。在面对这种通讯协议时，我们必须按照通讯协议的规则进行相应程序的编写，这就需要一种轮询电路。

除此之外，定时器在编程中的应用方法是多种多样的，在此不再列举，只做简单的描述，有兴趣的可以自己尝试编程。比如，利用定时器结合比较指令的顺序启动；利用定时器结合数学函数指令达到超长延时的效果；也可以利用定时器结合移位指令的顺序启动等。在结合移位指令时，请注意双字（DWORD）类型、字(WORD)类型转化成为字节（BYTE）类型时,每个位（BIT）在相应字节中的顺序，以免编程逻辑错误导致无法达到预设结果。

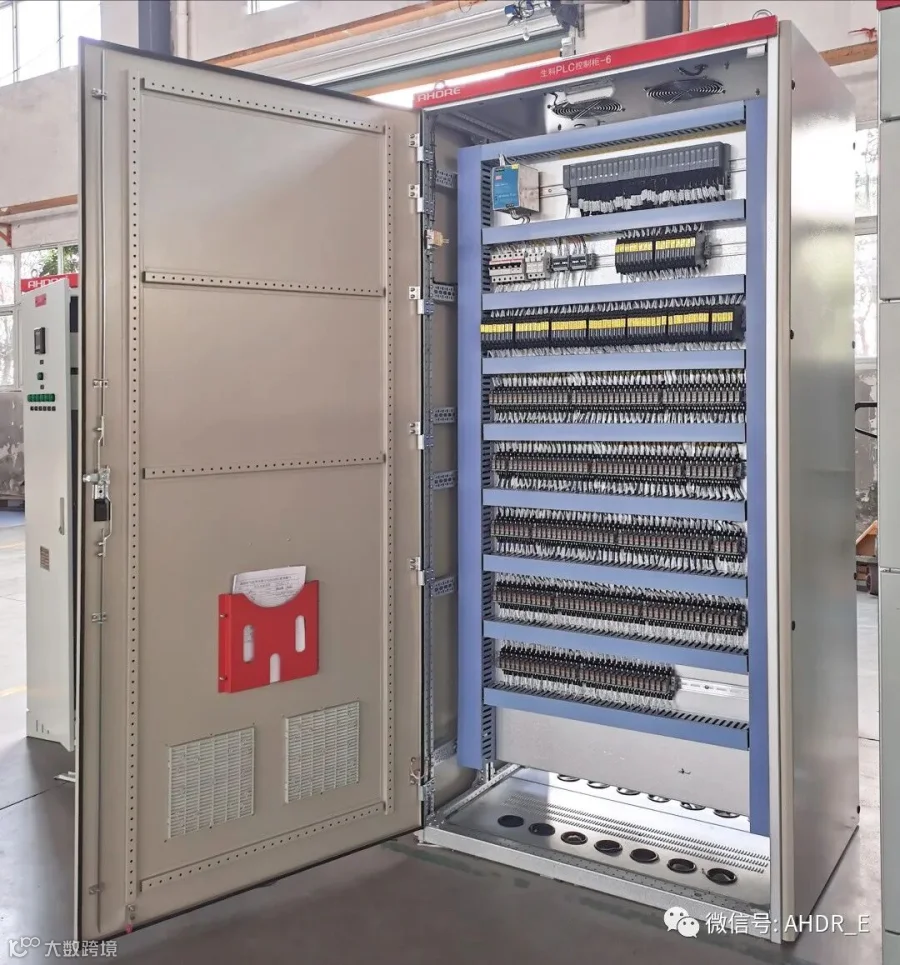

▲得润电气 PLC控制柜实物图
