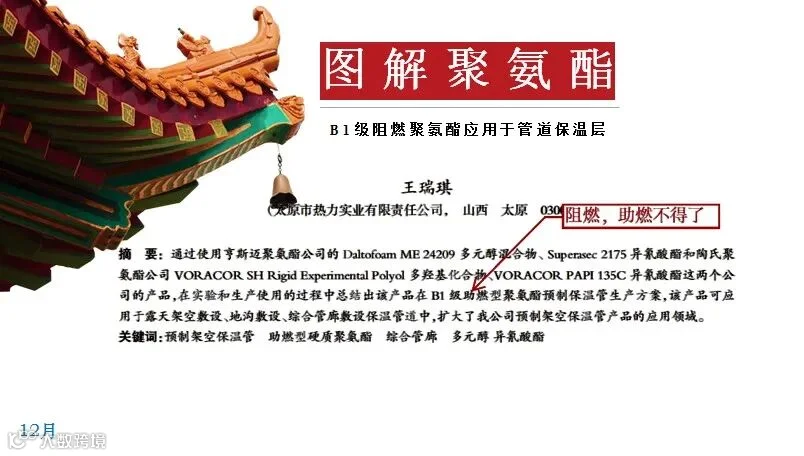

B1级阻燃聚氨酯应用于管道保温层

阻燃剂与环境安全问题备受关注

阻燃剂的广泛应用抑制或减少了火灾这种严重的生态灾难的发生，对于环境保护的贡献显而易见，应当充分发挥不同类型的阻燃剂在不同应用领域的优势，以风险评估为依据，全面、科学地评判阻燃剂对于环境和人类健康的贡献与影响。

火灾是环境污染的来源之一，而阻燃剂的应用是提高相关产品防火安全等级、避免火灾发生和抑制火灾蔓延的重要而有效的手段。不同系列的阻燃剂各有优势，不存在完全的替代关系，应该协同发展。

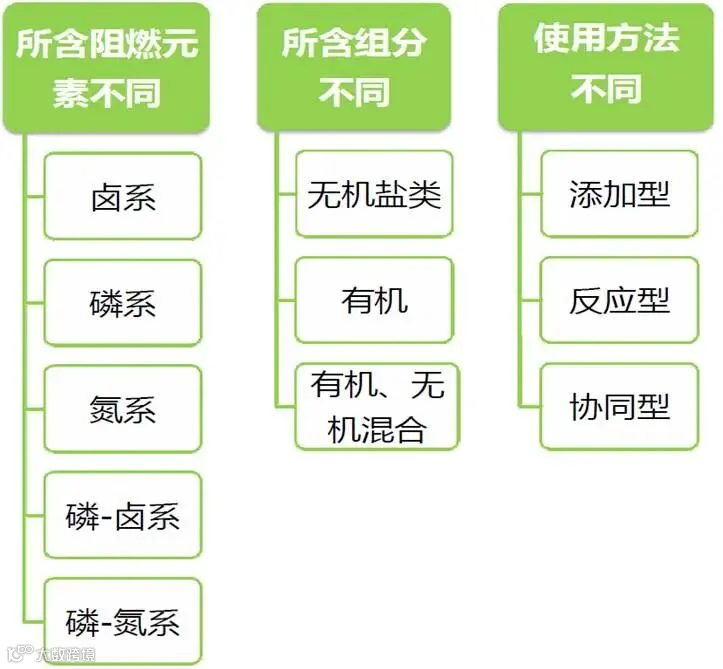

阻燃剂绿色发展：开发聚合型及反应型的阻燃剂以及加强释放控制。

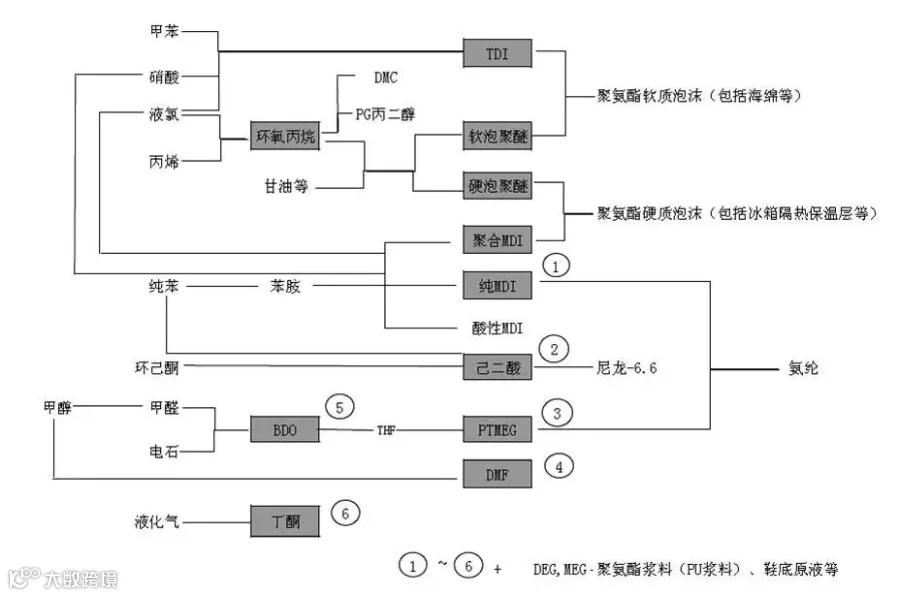

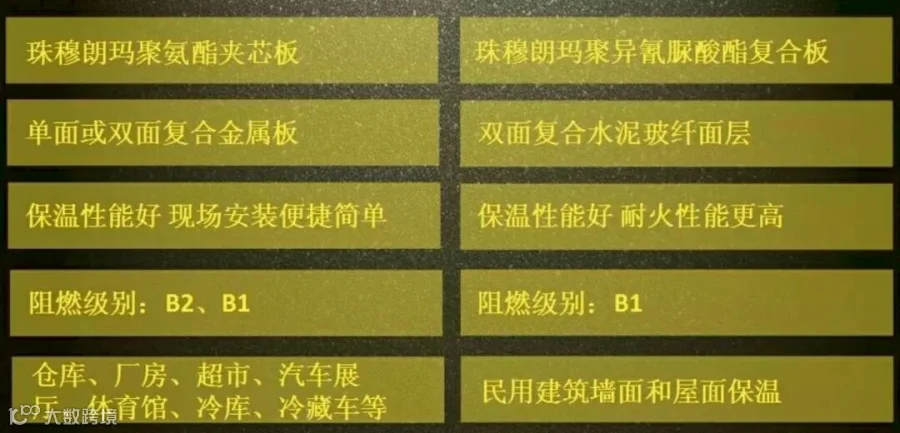

聚氨酯的下游制品主要包括两大体系：泡沫体系和CASE体系

泡沫体系主要包括聚氨酯硬泡和软泡

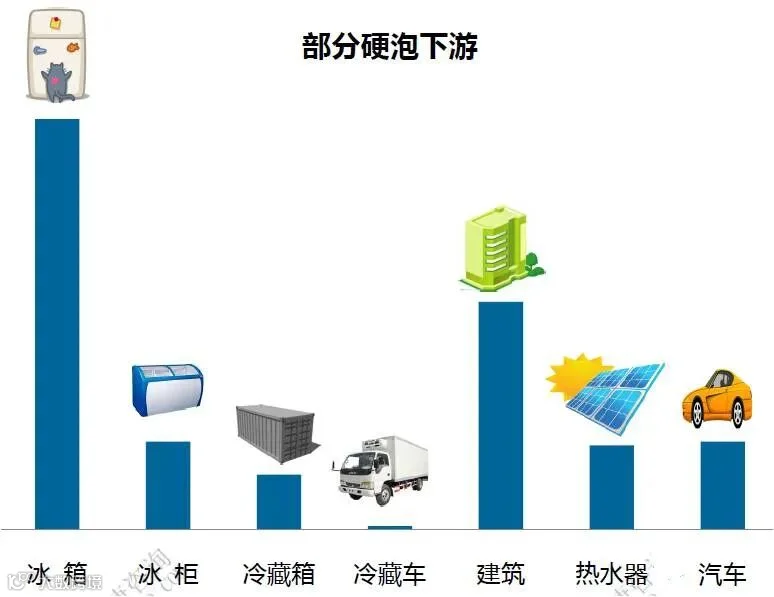

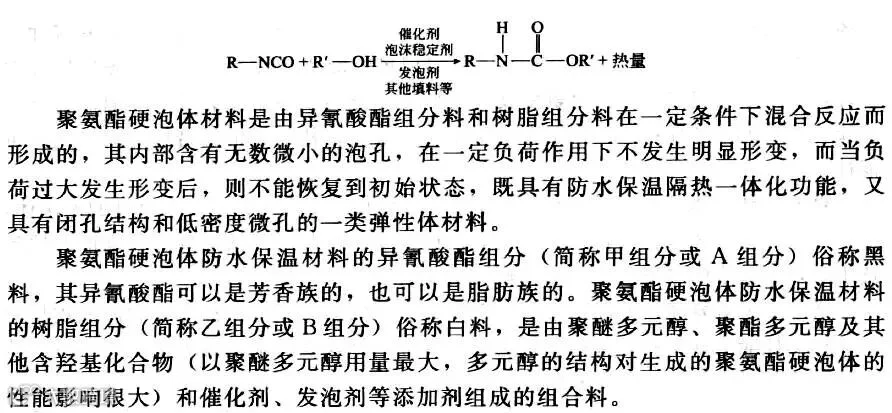

硬泡：

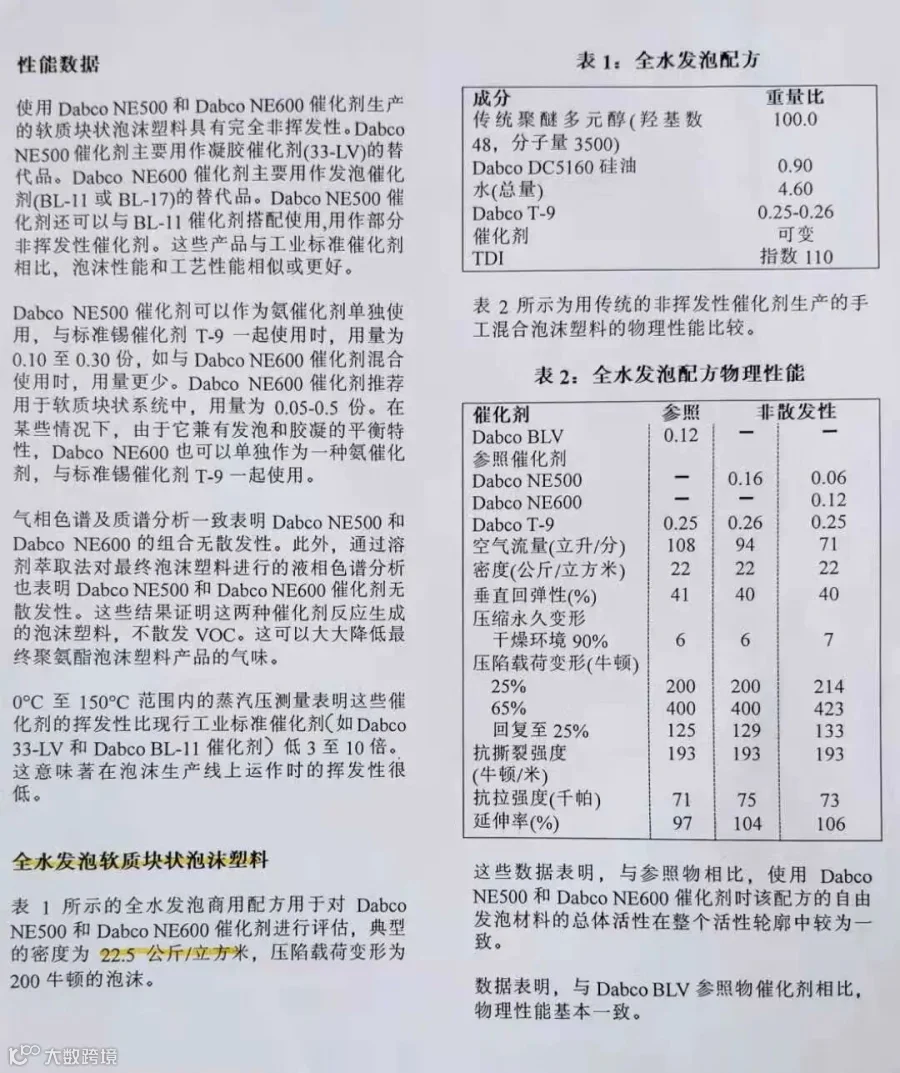

软泡：

CASE：涂料、胶黏剂、密封剂和弹性体

我国已建成长三角、黄河三角洲、环渤海、珠三角、东北、西南等多个聚氨酯产业聚集区。

形成完整的聚氨酯原料和下游产品体系，不仅聚氨酯泡沫、聚氨酯弹性体、聚氨酯合成革浆液产量居世界第一位，而且是多种聚氨酯制品的主要出口国。

精益之光

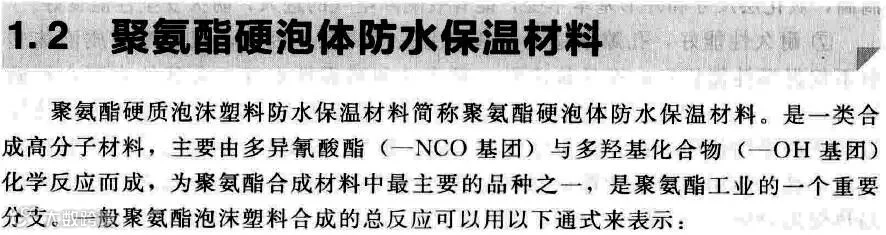

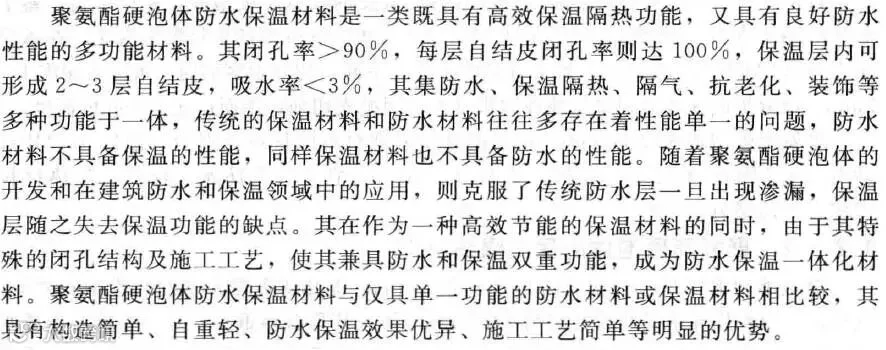

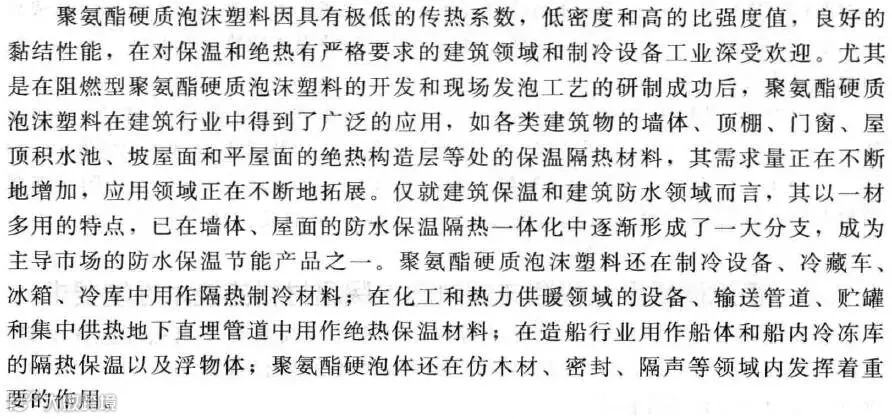

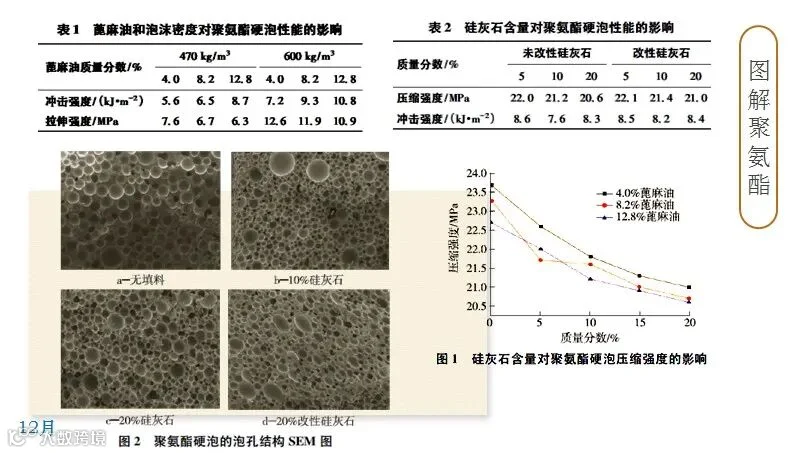

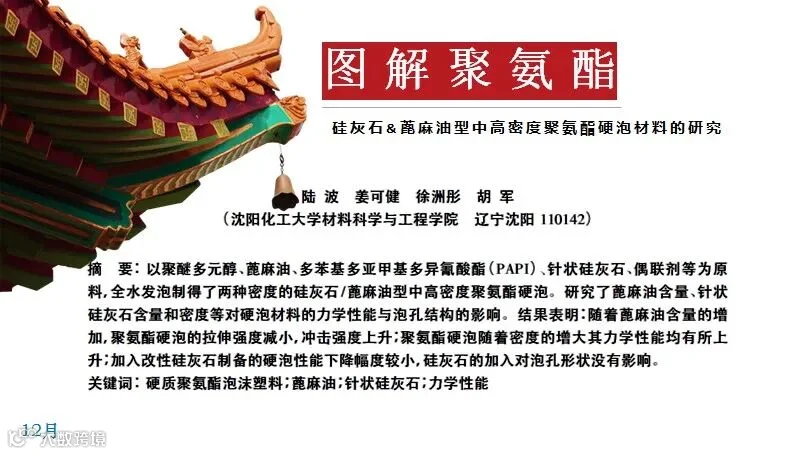

聚氨酯泡沫塑料具有多孔结构，相对密度小，比强度高，密度在400 ～ 600 kg /m3的中高密度硬质聚氨酯泡沫塑料主要作为仿木材料，常用于家具的生产和制造。由高官能度的硬泡聚醚多元醇合成的聚氨酯硬泡，其脆性是由高交联密度所致。含有羟基的蓖麻油可用于聚氨酯的合成，其官能度接近3，远低于硬泡聚醚多元醇的官能度，具有长柔性链的特点，可以用于改善聚氨酯硬泡的脆性。

随着蓖麻油含量的增大，聚氨酯硬泡的冲击强度增大，拉伸强度减小。随着密度增大，硬泡力学性能均有所上升。

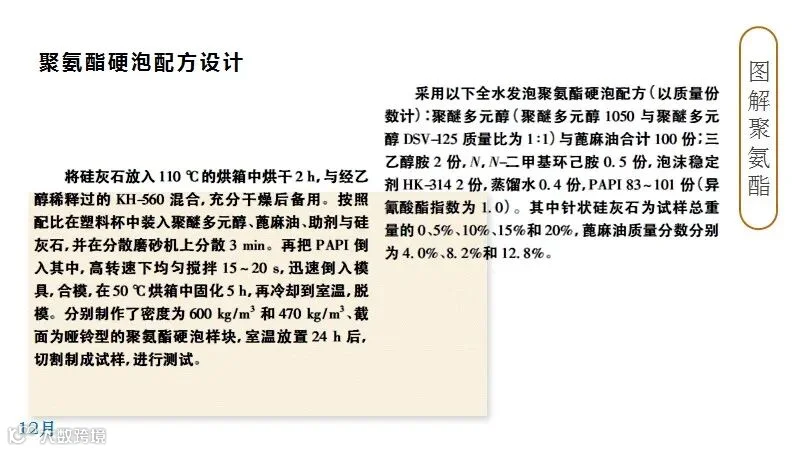

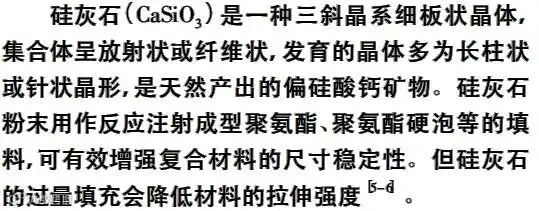

硅灰石用量增大，聚氨酯硬泡的压缩强度下降; KH-560 改善了硅灰石与基体树脂的相容性，加入改性硅灰石合成的硬泡性能下降幅度较小; 硅灰石的加入没有引起泡孔形状的变化。

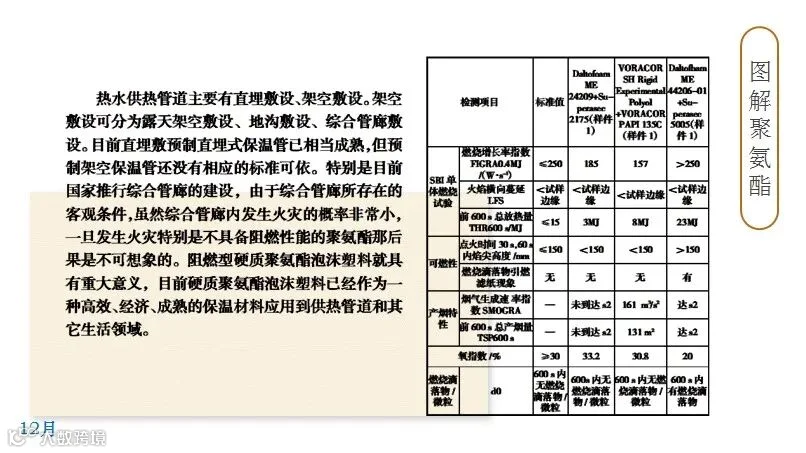

从自由发泡来看，非阻燃组合料反应速度比B1级阻燃组合料快。从在模具内不同温度注射样件反应后熟化性能来看，B1 级阻燃组合料对架空保温管道的温度要达到40~50 ℃才能满足生产需求；脱模时间也较非阻燃组合料要长；在生产过程中泄露料也必然要多。B1级阻燃组合料对由于聚氨酯发泡体系在低温条件会出现反应时间延长，产生的反应热不集中出现热散失现象，导致和钢板之间出现硬皮甚至不发泡现象粘结力变差，会产生靠近钢板局部聚氨酯泡沫结皮过厚，从而导致泡沫层中间部分泡沫密度偏低，压缩强度偏低的现象。

如果有以上现象出现，在阻燃型架空保温管道的生产过程中，一定要注意温度的变化，要提高模具、钢管、外护管的预热温度，在架空保温管道管管与外护管的温度达不到所必须预热温度的条件下，可适当提高投料密度，以提高泡沫强度。

在架空管道生产过程中必须提高钢管和外护管的预热温度，检测好在整个发泡过程中钢管及外护管的温度变化，不断根据环境温度做出调整。经过实践聚氨酯B1 级阻燃发泡组合料完全可以应用于管道保温层中。

现场管理是一个企业的企业形象、管理水平、产品质量控制和精神面貌的综合反映，是衡量企业综合素质及管理水平高低的重要标志，所以客户要做现场Audit，尤其外企客户，他们总是相信自己的眼睛。

搞好生产现场管理，有利于企业增强竞争力是真的，因为有非常强的“说服力”。对于企业自身这是本职，通过消除“跑、冒、漏、滴”和“脏、乱、差”状况，提高产品质量和员工素质，保证安全生产。

资料来源：精益之光

仅用于学习交流，请购买正版图书。

本微信部分图片及文字，来源于其他公众平台与互联网网页，其目的是为了将更好的内容分享给更多人，版权依旧归原作者所有。若有涉及侵权请予以告知，我们会尽快在24小时内删除相关内容，谢谢。
