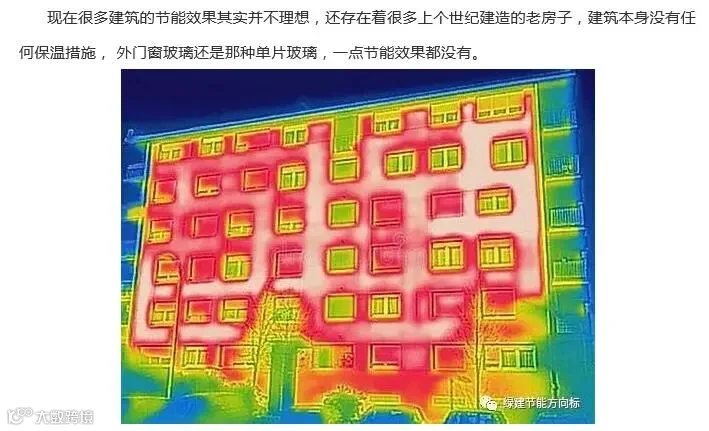

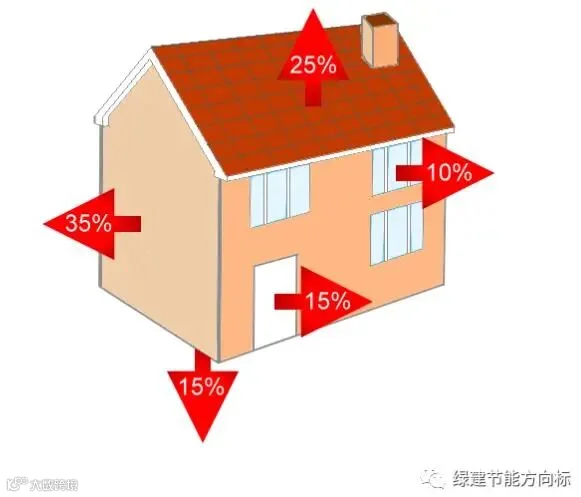

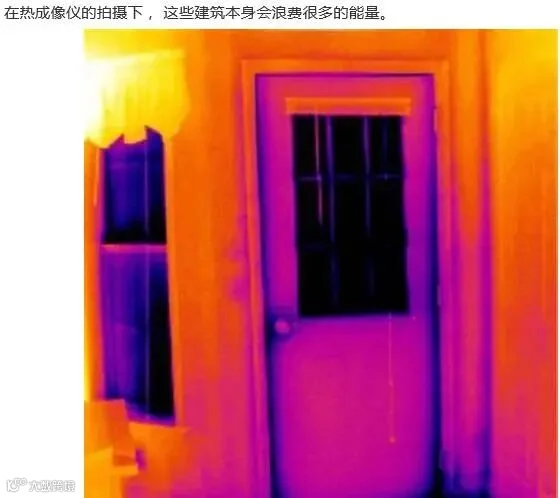

“2030年前碳达峰、2060年前碳中和”还看节能改造

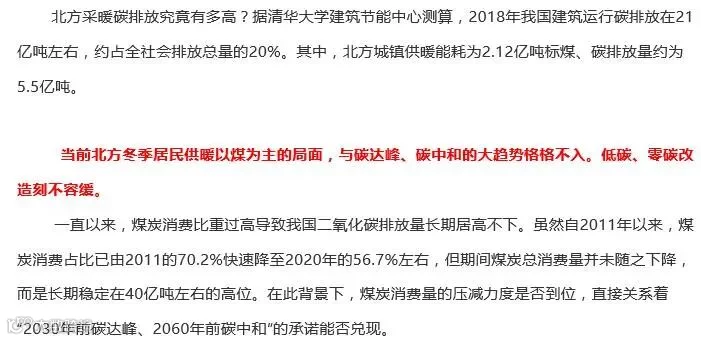

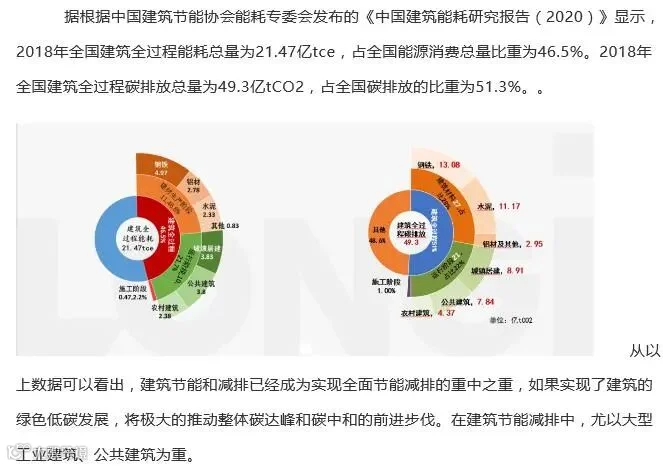

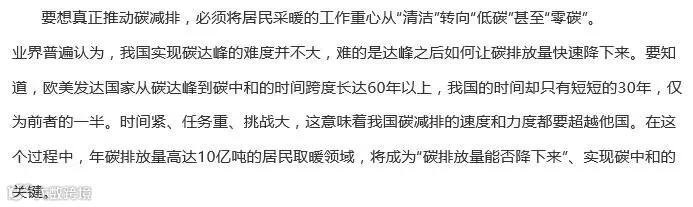

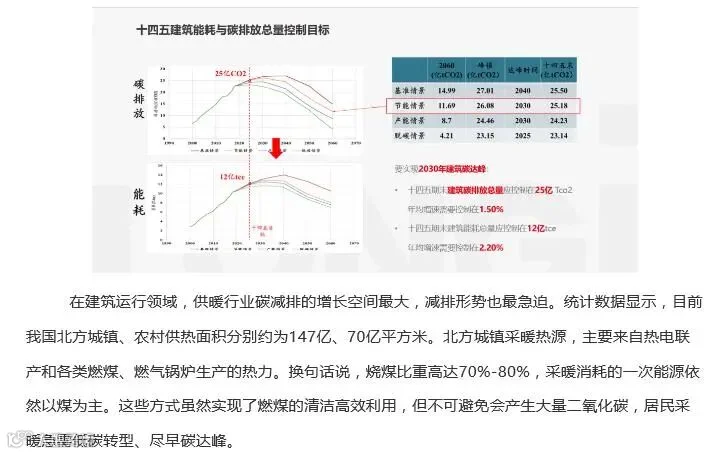

以上摘自：《居民取暖领域一年排放二氧化碳10亿吨 建筑节能改造刻不容缓》

 原创：汪立青   绿建节能方向标

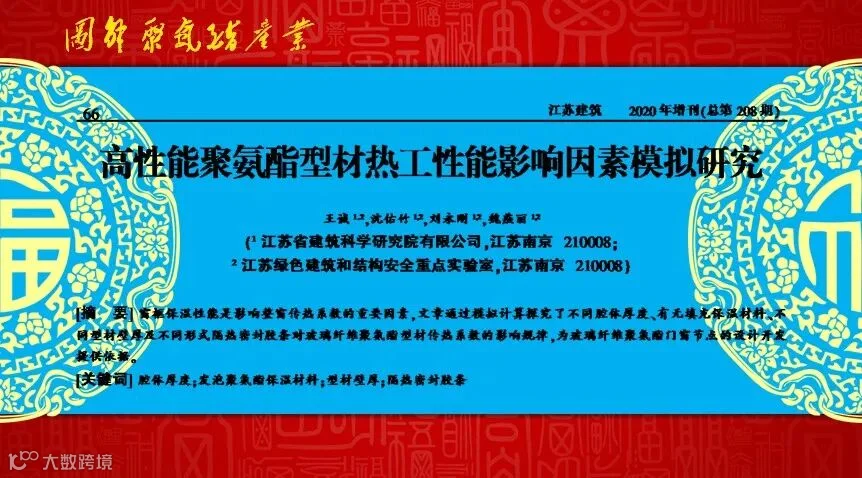

聚氨酯产品繁多，技术含量高，专业性强。

聚氨酯制品的生产和加工所用原料品种繁多，产品表现形式多种多样，加工工艺变化多端，对设备精度要求高，对机电一体化自动控制的要求高。

根据所用原料官能团数目的不同，可以制成线型结构或体型结构的高分子聚合物。

由于聚合物的结构不同，性能也不一样。利用这种性质，聚氨酯类聚合物可以分别制成塑料、橡胶、纤维、涂料、胶黏剂等。

聚氨酯合成时，可通过改变原料化学结构、规格、品种等调节配方组合，制出各种性能和用途的终端制品，如：导电、导磁、耐高温、耐低温、耐磨、难燃、高回弹、慢回弹、高密度、低密度、网状泡沫、亲水泡沫等制品，满足国民经济中各个工业领域提出的各种技术要求。

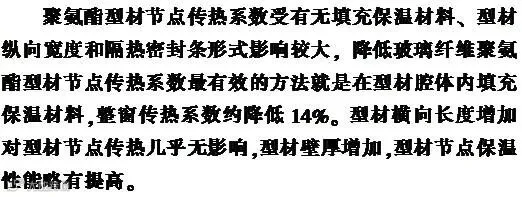

特别在家具、床具、运输、冷藏、建筑、绝热等部门使用十分普遍，已经成为不可缺少的材料之一。

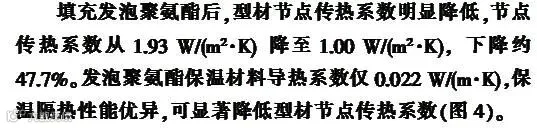

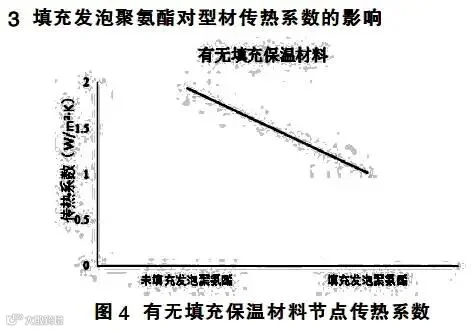

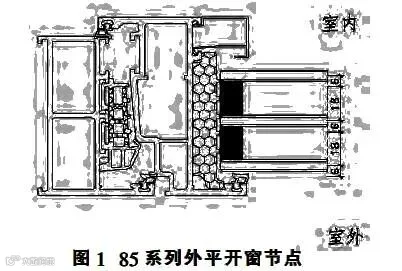

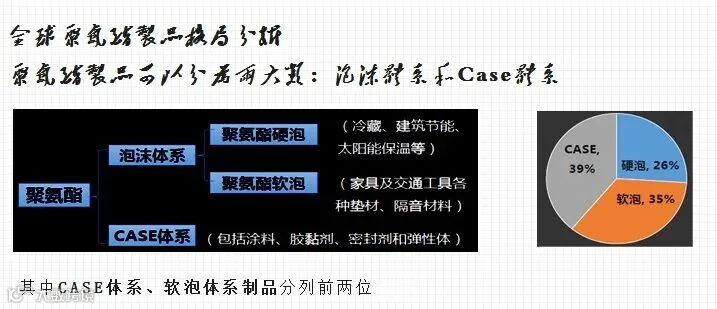

泡沫塑料是聚氨酯合成材料的主要品种之一，它的主要特征是具有多孔性，因而相对密度小，比强度高。

根据所用的原料不同和配方的变化，可制成软质、半硬质和硬质聚氨酯泡沫塑料等几种。

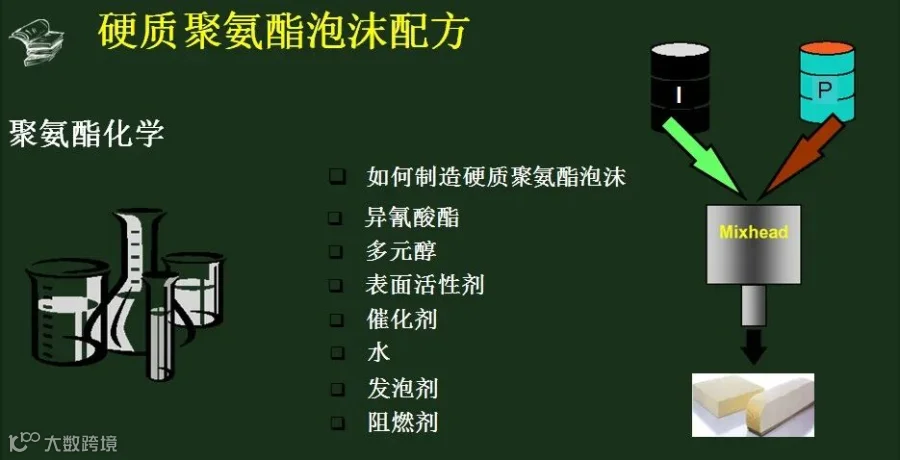

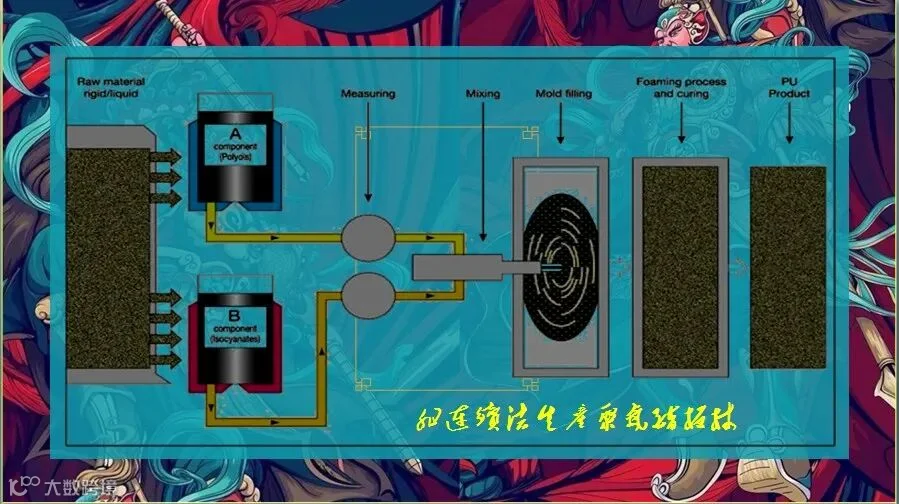

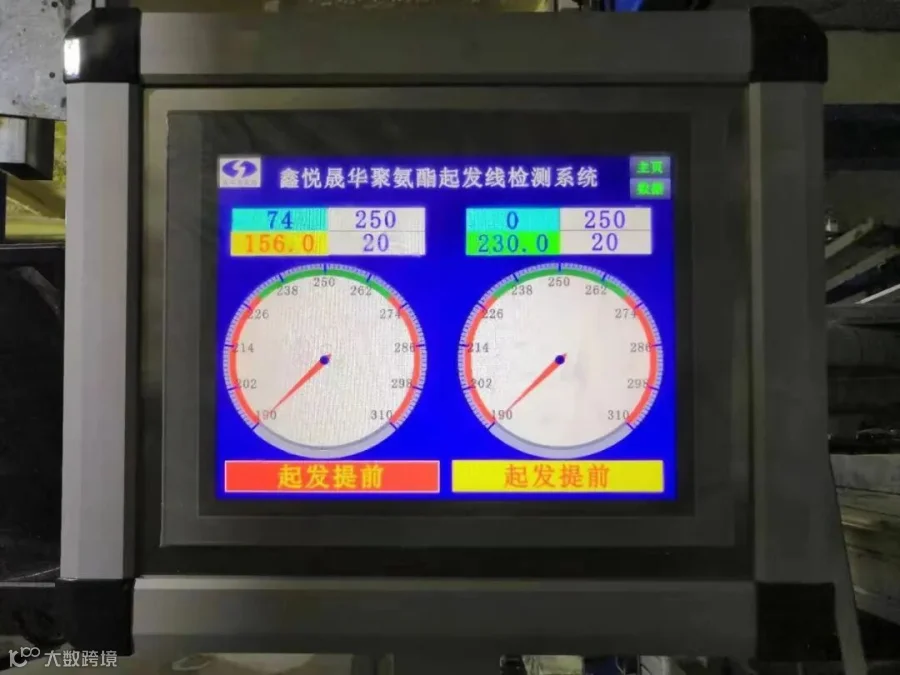

在聚氨酯泡沫塑料的生产工艺中，配方是个重要因素。通过改变配方（利用各种不同原料），制备各种不同密度，不同性能，满足不同应用的制品。

性能决定了应用，应用推动了发展。

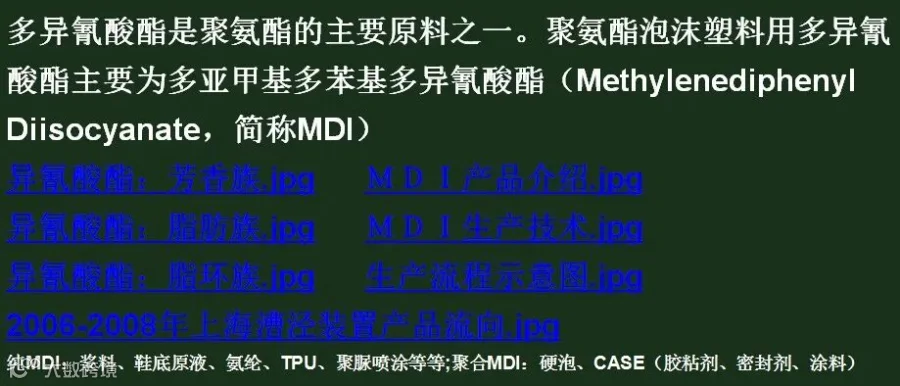

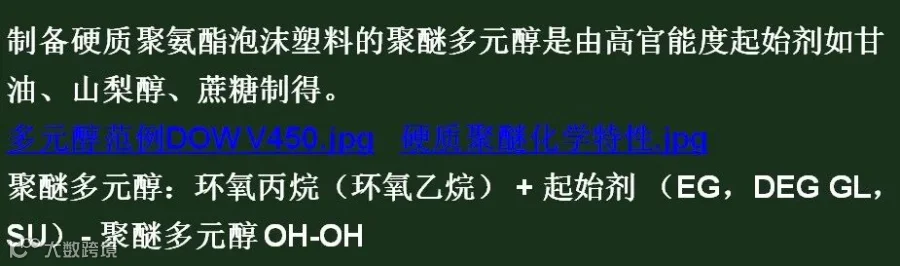

用于硬质聚氨酯泡沫塑料的多元醇有聚醚多元醇、聚酯多元醇二大类其中量大面广的是聚醚系列多元醇。多元醇的结构对生成的泡沫塑料性能影响很大。其中主要是分子量与官能度，一般官能度大、分子量小则PU硬泡制品刚性大、硬度高、尺寸稳定性好。聚醚多元醇耐水解稳定性好，与其它助剂的配伍性强，聚醚之物性及反应性取决于起始剂及氧化烯烃长度与排列顺序相关。

多元醇

由于羟基相对浓度的影响，在官能度相同下，分子量低的多元醇与同一异氰酸酯的反应速度比分子量高的快；在当量值相同下，官能度高的多元醇反应速度比官能度低的快。

聚合物中脲链段的生成，增强形成共价键、氢键和交联的趋势，改善聚氨酯耐热性、强度和硬度等方面的性能。

链增长过快，物料体系进入高交链固化状态，而此时，物理发泡剂尚未充分汽化（展开），物料交联后再完全汽化，甚至会导致泡沫体开裂。同时，由于反应过程太快，反应热不能及时散发，而可能引起烧心。

在设计配方选择聚醚时，应考虑各种聚醚特点:

蔗糖系列聚醚:  价低、流动性差、与助剂配伍性一般、尺寸稳定性好、粘度较大；

甘油系列聚醚:  流动性好、耐温性差、配伍性好；

山梨醇/甘露醇系列聚醚:  流动性好、耐温尺寸稳定性好、导热系数低、贵；

甲苯二胺系列聚醚:  具自催化活性、流动性差，但对泡孔均化有利、泡沫导热系数小；

乙二胺系列聚醚:  主要作交联剂，具催化活性，粘度、流动性均差。

阻燃聚醚多元醇

采用含磷、卤素、锑、氮等阻燃元素的起始剂与氧化烯烃开环聚合，制成的聚氨酯泡沫具有一定的阻燃性能。在聚醚多元醇中引入具有阻燃作用的元素而制得的阻燃聚醚也可归入为反应型阻燃剂。与添加型阻燃剂相比，由于阻燃聚醚多元醇参与反应，稳定地结合到聚氨酯基体中，不会在长期使用过程中析出而降低阻燃性能。
