一，信号转换器技术参数
工作电压 |
5V |
作用 |
控制器与采集器之间的信号转换 |
接线方式 |
插拔式端子接线 |
控制器与转换器之间的通讯方式 |
私有协议不公开 接线长度：1米内 |
控制器与采集器之间的通讯方式 |
脉冲信号 PNP |
信号隔离 |
非隔离 |
外壳尺寸 |
22*62*14mm |

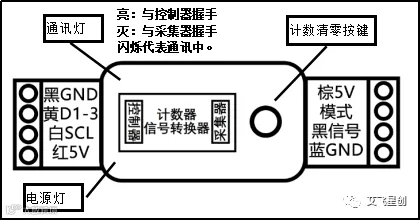

图1 信号转换器结构
二，感应开关技术参数
采集器类型 |
PNP常开三线 |
电压 |
5V |
反射类型 |
红外线漫反射型 |
标准检测物体 |
1mm以上非全透明物体 |
扩散角度 |
投光角度3~5° |
光源（波长） |
红外发光（950） |
响应时间 |
2ms以下 |
寿命 |
200万次 |
感应距离 |
30CM内可调 |
灵敏度调节 |
尾部旋转调节 顺时针：变远 逆时针：变近 |
工作环境 |
-25°~80° |
图2 红外线漫反射型
三，接线框架图

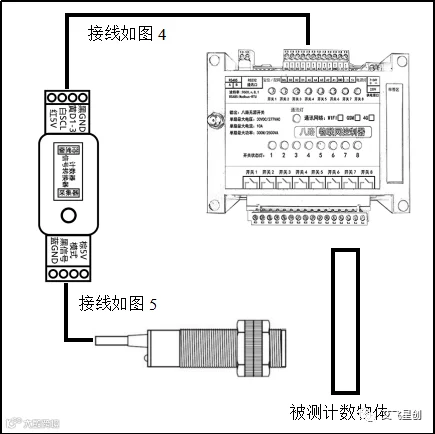

图3 主框架图

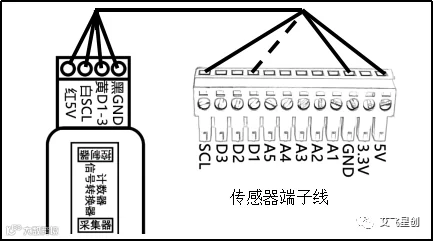

图4 信号转换器与控制器端子接线
【注意】实线为固定接法，虚线为可调节
黄线：D1/D2/D3（四路控制不支持D3）
红线：5V黑线：GND
白线：SCL 公共时钟线
图5 信号转换器与传感器接线
蓝线：GND
黑线：A/R信号
棕线：5V

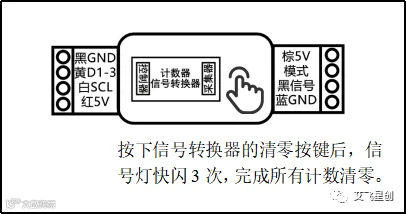

四，计数清零
五，模式切换
信号转换器有两种模式：1，叠加模式；2统计模式。
模式仅针对读值中的小时计数与天计数。
1，叠加模式（默认），数据实时刷新；
小时计数：每小时自动清零；
天计数：每24小时自动清零。
2，统计模式，仅作用于统计数据；
小时计数：每小时刷新一次数据；显示的数据为上一个小时的统计数据；
天计数：每24小时刷新一次数据；显示的数据
为上24小时的统计数据。
温馨提示：叠加模式属于实时上报，可以参与智控控制，例如可以设置每小时计数多少次停止开关的输出。叠加模式到了时间会自动清零，可能存在清零的时候最后的数据没有上报上去，查看历史的时候会有点误差。
那么，统计模式，对于每天或者每小时计数统计要求非常高的客户。
图7 模式切换
六，传感器配对控制器
1，使用【艾掌控2.0】APP，APP下载链接：http://admin.aifxc.cn
2，操作前，控制器必须已经绑定在APP中，并且处于可控状态！
步骤1，点击进入设备主控页面；
步骤2，刷新成功后，点击右上角【设置】
步骤3，选择【传感器管理】；输入密码【aifxc.cn】；

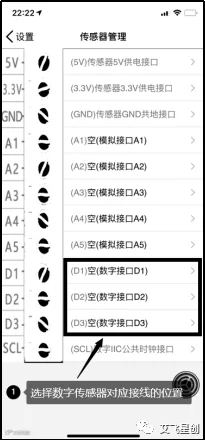

步骤4，选择数字传感器对应接线的位置，黄色线接在D1口就选择D1，接在D2口就选择D2，接在D3口就选择D3！
步骤5，在传感器列表中找到【计数传感器】输入序号【88458261】完成配置。
七，APP读值数据
图8 APP显示效果
1，传感器读值显示区域。
2，调色板，可以调节传感器版区颜色，可以在设置中保存颜色到服务器。
3，编辑，可以编辑传感器名称与其他设置。
显示范围 |
分辨率 |
单位 |
注释 |
|
实时速度 |
0-6000 |
30[注2] |
/min |
每分钟多少次 |
小时计数 |
0-65535 |
1 |
/H |
每小时多少次 (数据记忆[注4]) |
天计数 |
0-6553500 |
100 [注3] |
/D |
每天多少次 (数据记忆[注4]) |
总计数 |
0-4294967295 (仅读值[注1]) |
1 |
次 |
累计总计数 (数据记忆[注4]) |
注：①【仅读值】代表在APP中仅显示读值，不可以参于控制与历史查看；
②实时数据以30为倍数显示；
③天计数，以100为倍数显示，个位与十位绝对是0。一天最多统计6553500超过就溢出了，按照6553500/1440=4551。如果按照大于4551/min（75次每秒）的速度运行一天，那么一天的数据肯定会溢出。
④【数据记忆】记忆当前数据，如掉电再上电会显示记忆的数据。注意非实时记忆，请参数【八，数据记忆规则】
八，数据记忆规则
为了提高数据可靠性，做到0误差，数据存储非实时存储。
存储规则：非触发2秒，存储一次。
非触发：传感器没有计数的触发。
九，问题排查
Q：APP显示无传感器？
A：按照【六，传感器配对控制器】进行操作。
Q：转换器红色灯不亮？
A：没有上电，检查接线，注意是否反接，或者接错。
Q：转换器蓝色灯不亮？
A：控制器通讯失败，检查与控制器之间的接线，注意是否反接或者接错，检查APP是否已配置好传感器。
Q：转换器蓝色灯常亮？
A：采集器通讯失败，检查与采集器之间的接线，注意是否反接，或者接错。
Q：APP读值不再变化？
A：检查网络问题，现场检查转换器灯的状态。
Q：设备断电再上电，回滚到之前的数据了？
A：请参数【八，数据记忆规则】。
