风压变送器
（IFAC30-XX）

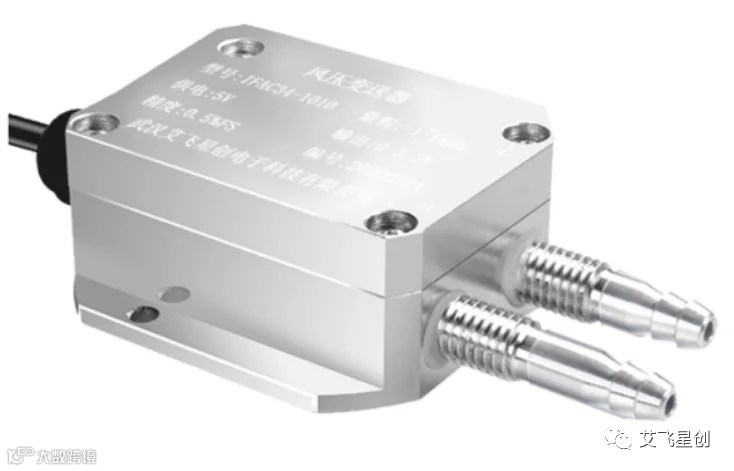

产品介绍
风压变送器灵敏度高、精度高、抗过载能力强。采用进口传感器制造，传感器和放大电路高度集成；采用压铸铝合金，电路板零点和增益无需调整；抗干扰能力强，长期稳定可靠。
广泛应用于医疗、洁净室、锅炉、除尘器、吸尘器、电厂、空调等环境中的压力测量。测量介质:非腐蚀性气体。
一，风压变送器技术参数
产品型号 |
IFAC30-XX |
工作电压 |
5V |
输出信号 |
0-3.3V电压信号 |
占用接口 |
模拟A口，占用A1、A2、A3、A4、A5其中一个接口 |
量程范围 |
-10KPA~10KPA，任意量程可定制 |
测量精度 |
<0.5%FS |
APP显示精度 |
0.1pa |
工作环境 |
环境温度：-30℃~80℃，环境湿度：<85%RH |
| 线长 |
默认2米 |
温度漂移 |
±0.1%FS/℃ |
过载能力 |
200%FS |
接口尺寸 |
∅8 |

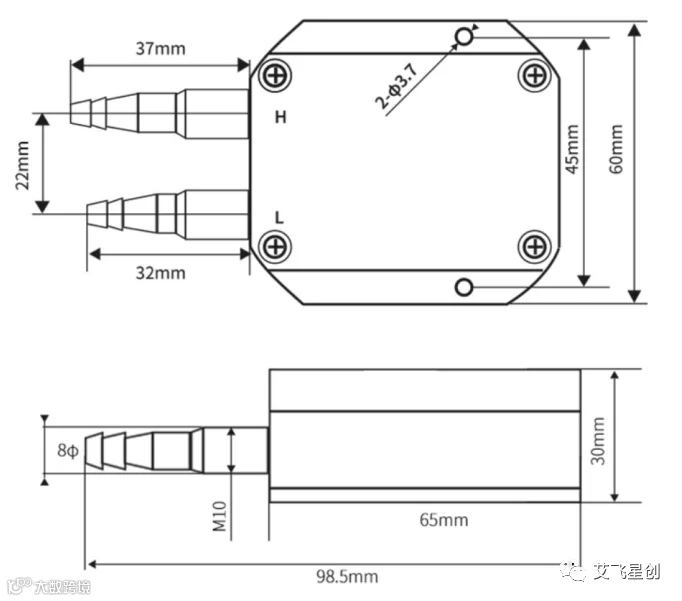

二，产品尺寸
三，规格型号
品牌 |
类型 |
编号 |
- |
参数 |
附加 |
说明 |
IF |
品牌缩写 |
|||||
AC |
模拟传感器 |
|||||
30 |
传感器类型编号 |
|||||
- |
无定义 |
|||||
010 |
001-100对应 100pa-10Kpa |
|||||
P/N/PN |
P：正压 N：负压 PN：正负压 |

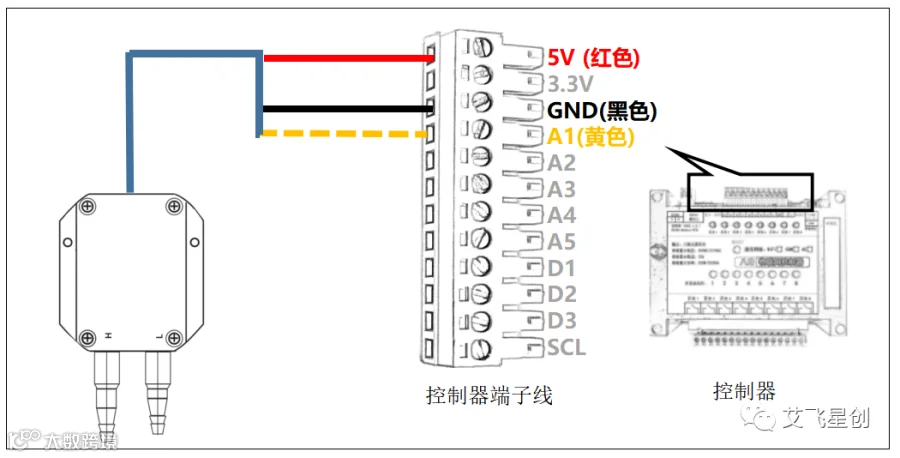

四，传感器接线图
传感器与控制器接线图
红线：5V
黑线：GND
黄线：A1/A2/A3/A4/A5(占用其中一个接口，任意选择一个。以A1口为例)
五，传感器配对控制器
1，使用【艾掌控2.0】APP，APP下载链接：http://admin.aifxc.cn
2，操作前，控制器必须已经绑定在APP中，并且处于可控状态！
步骤1，点击进入设备主控页面；

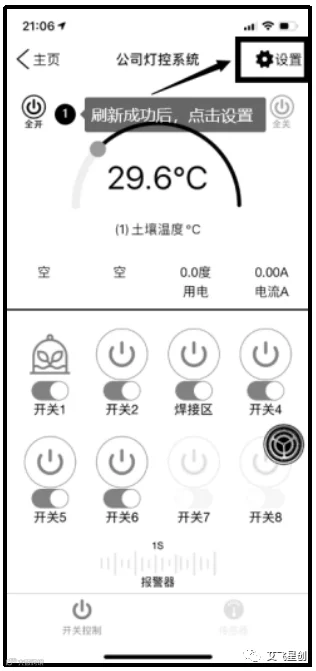

步骤2，刷新成功后，点击右上角【设置】；

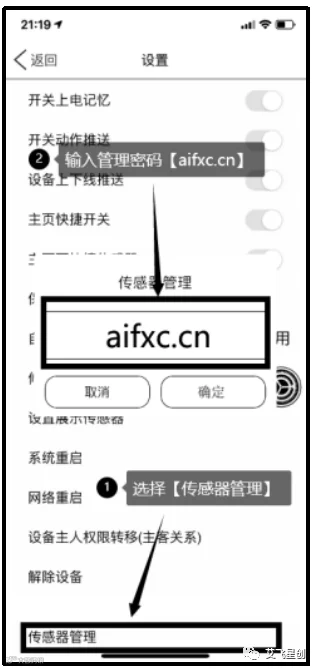

步骤3，选择【传感器管理】；输入密码【aifxc.cn】；

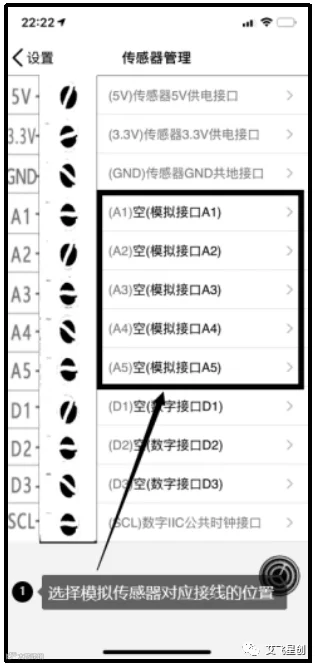

步骤4，选择模拟传感器对应接线的位置，黄色线接在A1口就选择A1，A2口就选择A2，A3口就选择A3，A4口就选择A4，A5口就选择A5；

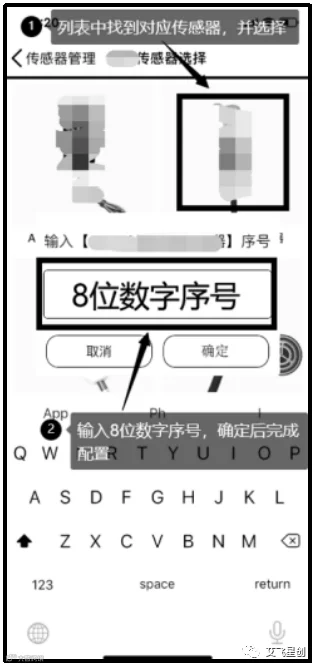

步骤5，在传感器列表中找到【风压传感器】,对应序号【62822635】。
步骤6，在传感器页面选择编辑传感器的图标。

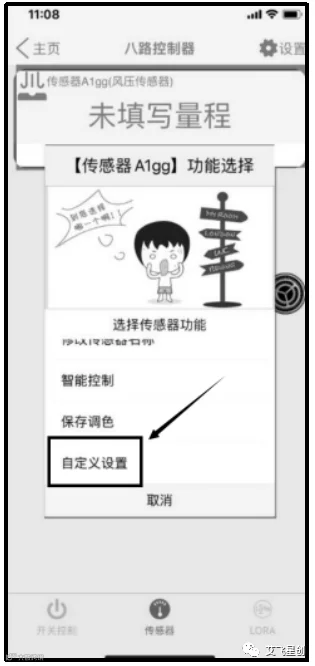

步骤7，点击自定义设置，需要设置传感器的量程；
步骤8，填入变送器的量程范围，单位pa，如果填错读值会出现问题；确保传感器处于常压环境中，点击一键校零。
六，问题排查
Q：APP显示无传感器？
A：按照【五，传感器配对控制器】进行操作。
Q：读值有问题？
A：按照【五，传感器配对控制器-步骤7】进行操作与查看。
七，使用注意事项
1. 传感器的安装方法，请一定要参考接线图，不要随意接线，否则会有APP不出现读值或者烧毁传感器的可能；
2. 电路布局时，传感器的走线一定要远离强电、变频器、电机等干扰设备；
八，质保与售后
质保条款遵循售后条款，对于传感器芯体属于消耗品质保12个月，配件（外壳、电路）质保24个月。
收到产品后请及时清点数量，如有短缺或发错货，请收到后3日内找客服提出。
