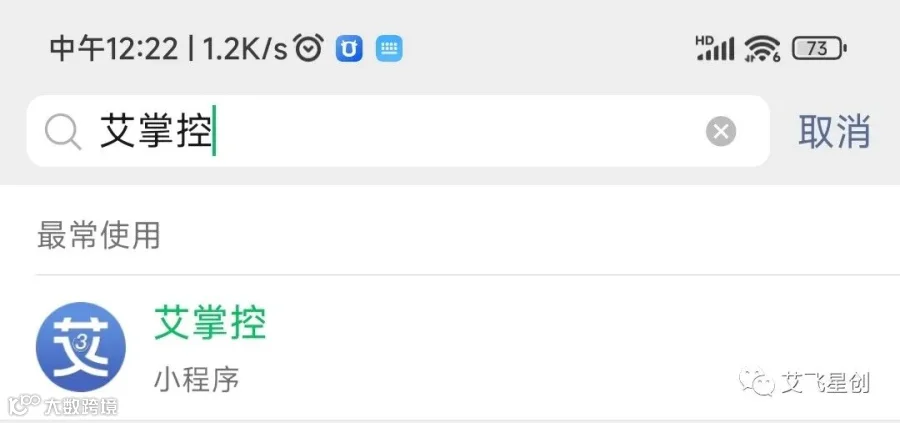

1. 在微信里搜索【艾掌控】小程序，登录账号密码。

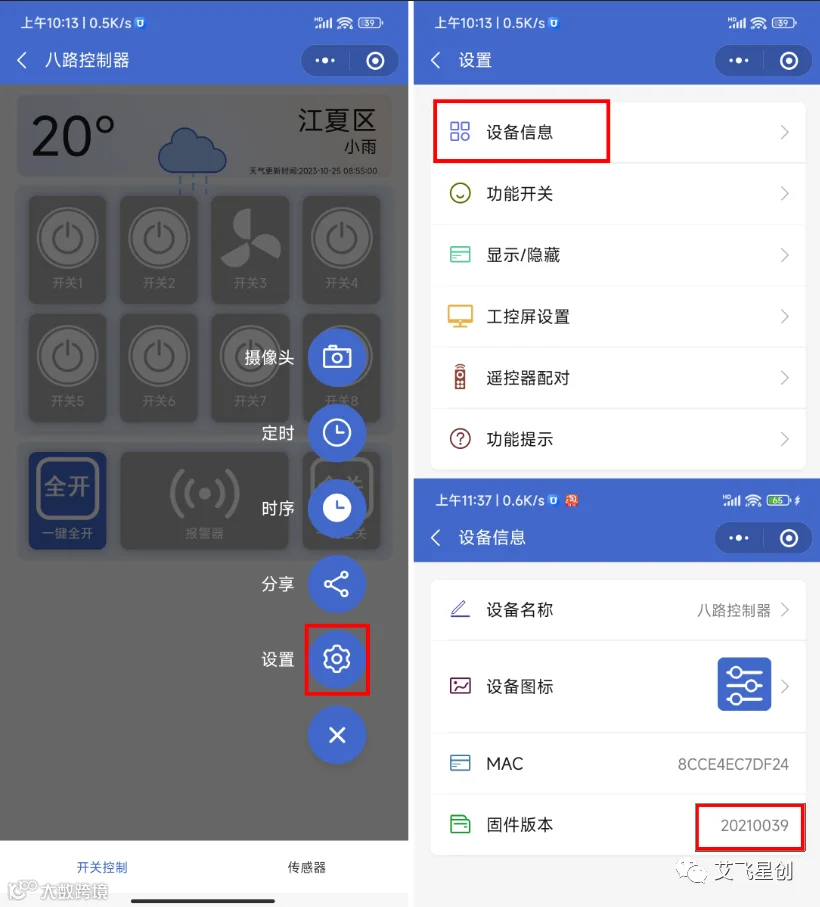

2. 点击【设置】——【设备信息】，查看设备的【固件版本】，必须是39及以上版本才能使用。

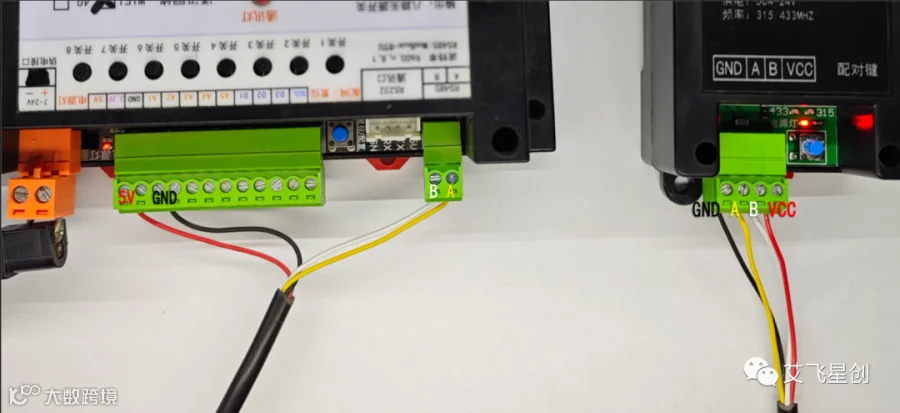

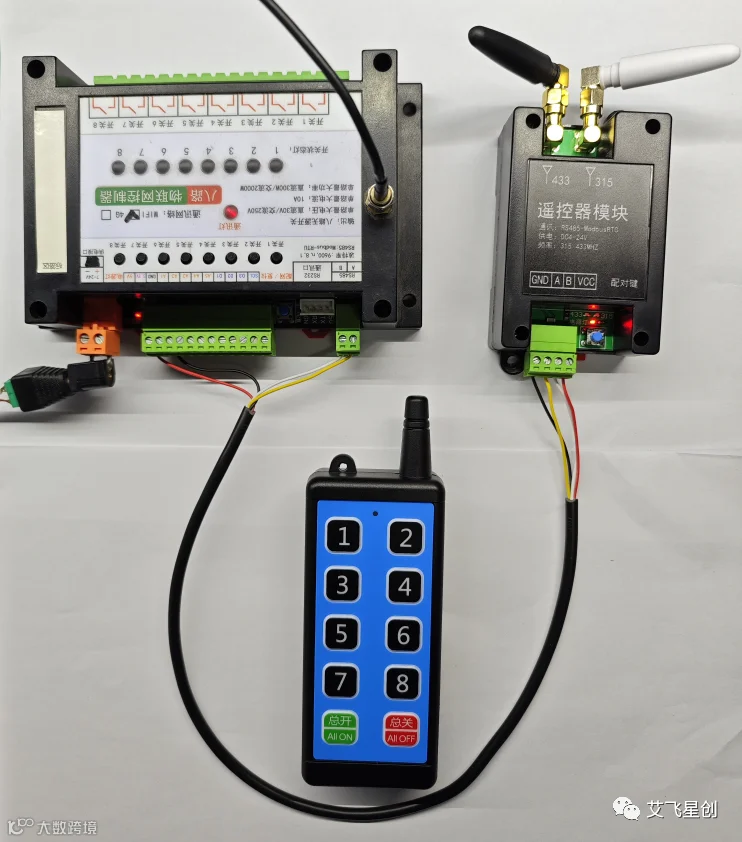

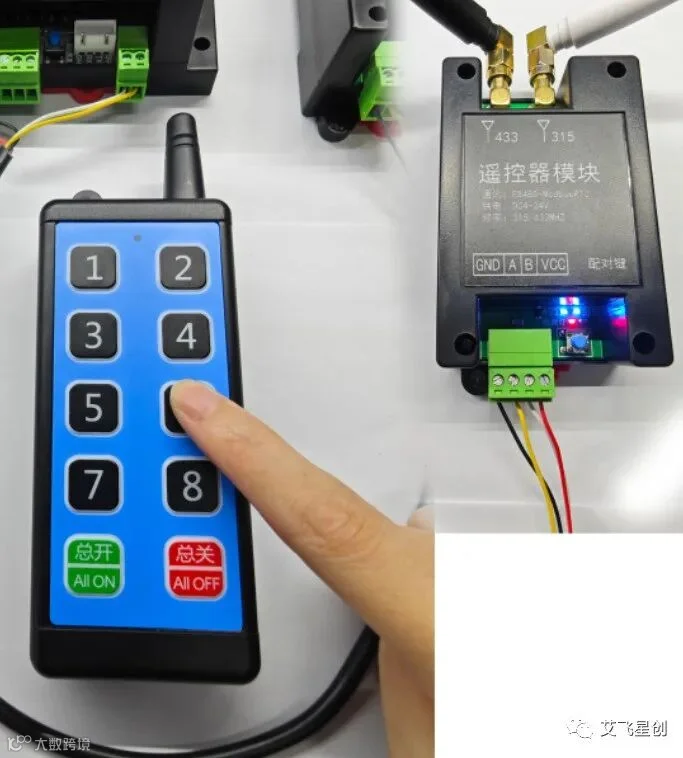

3. 八路控制器与遥控器模块按照对应的接口把线接好，遥控器模块的电源灯会常亮。
黑线：GND——GND
黄线：A——A
白线：B——B
红线：VCC——5V

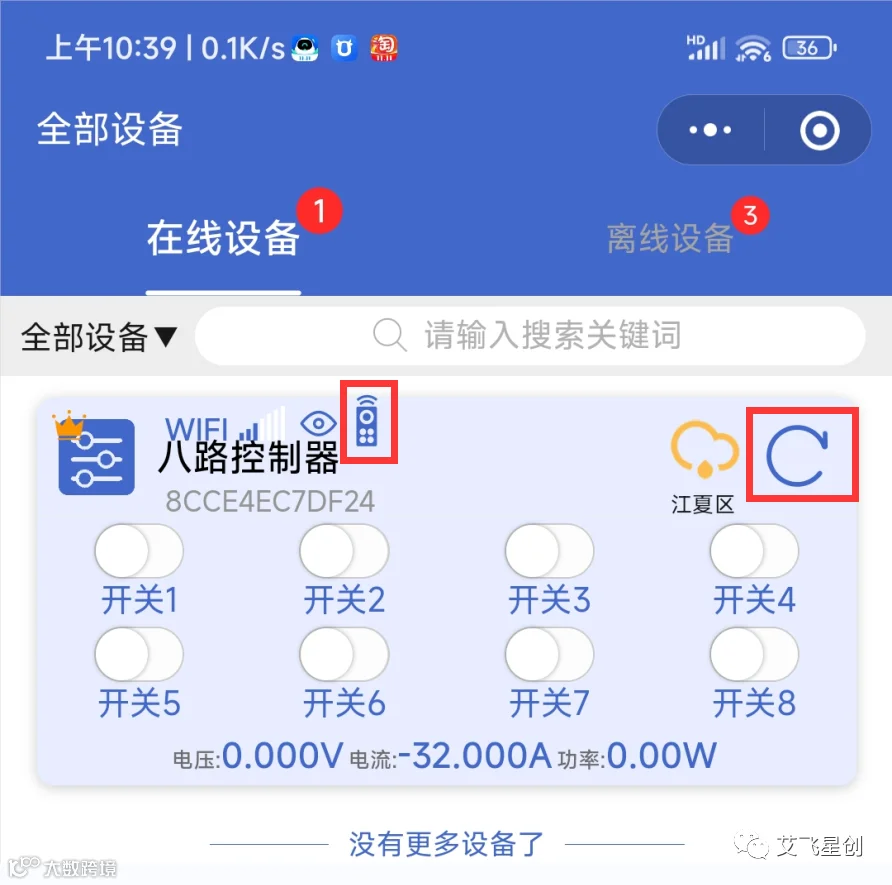

4. 返回到APP的在线设备，把【刷新按钮】点击一下，在图标栏里会出现一个遥控器图标，标识遥控器模组连接成功。

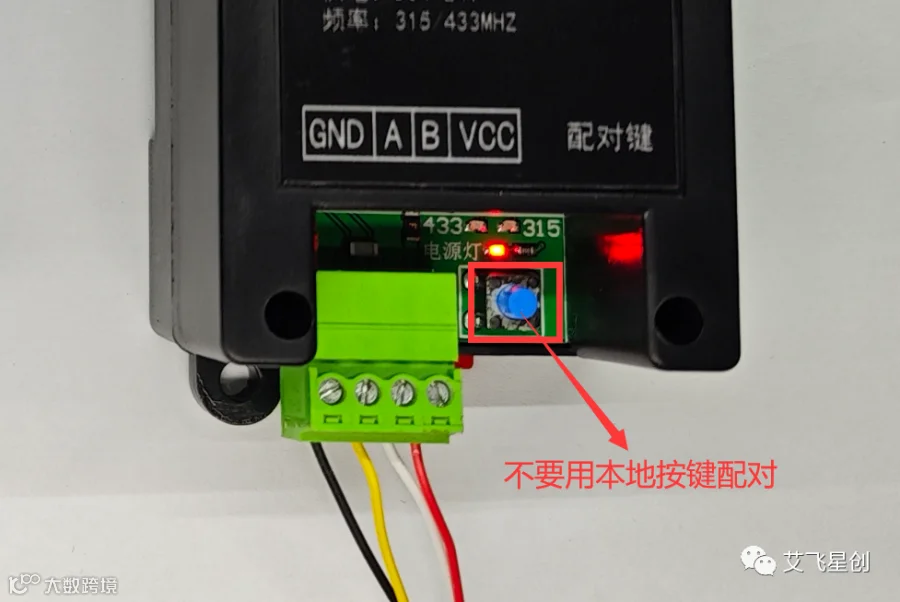

【注意说明】本地配对按键功能介绍
请使用app或小程序进行配对，不建议客户使用本地按键进行配对！
如果非要使用，介绍如下：
①配对按键按一下，433灯与315灯闪一次后常亮，进入配对1号遥控器。再按一下，闪一下进入配对2号遥控器……依此类推来选择配对遥控器的类型；
②配对10秒无信号自动关闭配对；
③本地配对，按键偏移只能为0，且无法启用全开全关功能；
④长按7秒左右可以删除所有已配对遥控器。

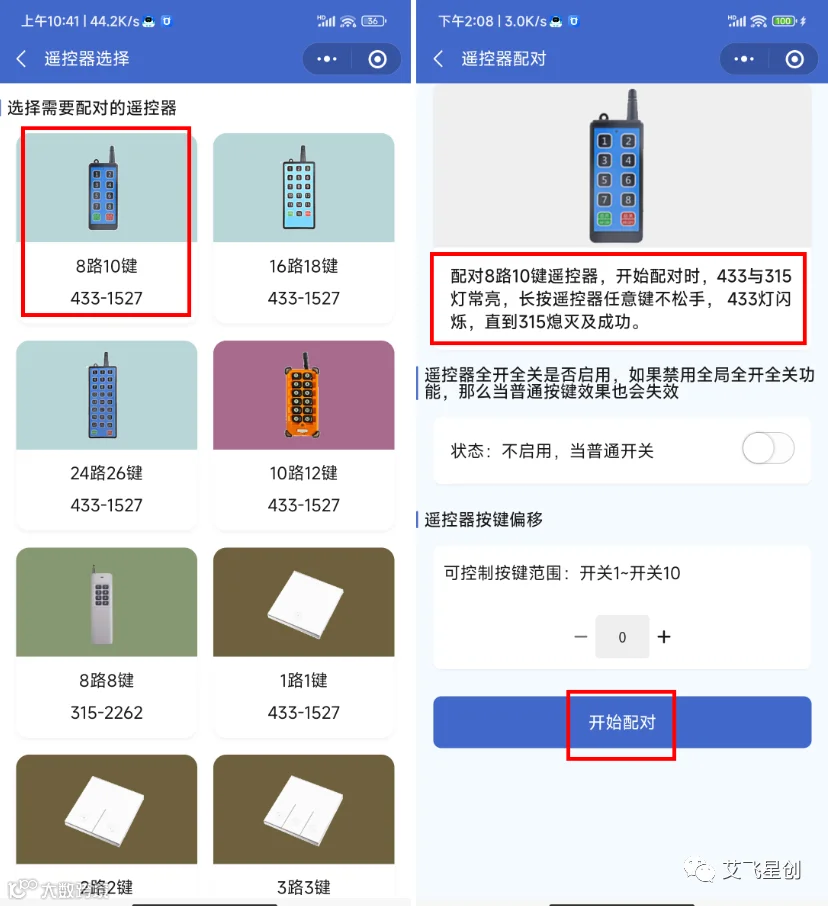

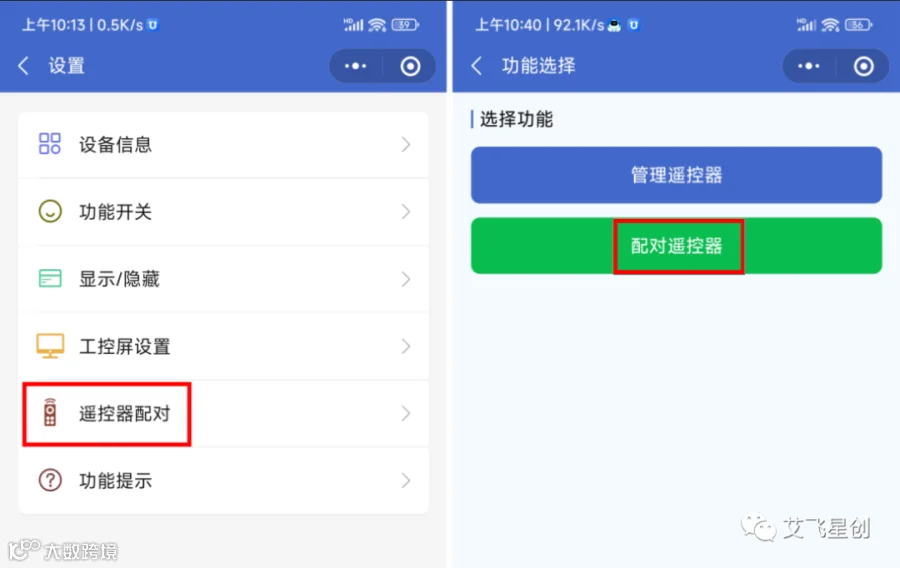

5. 选择【遥控器配对】——【配对遥控器】。
6. 选择需要配对的遥控，按照教程配对，【开始配对】。
7. 长按遥控器的任意按键不松手。

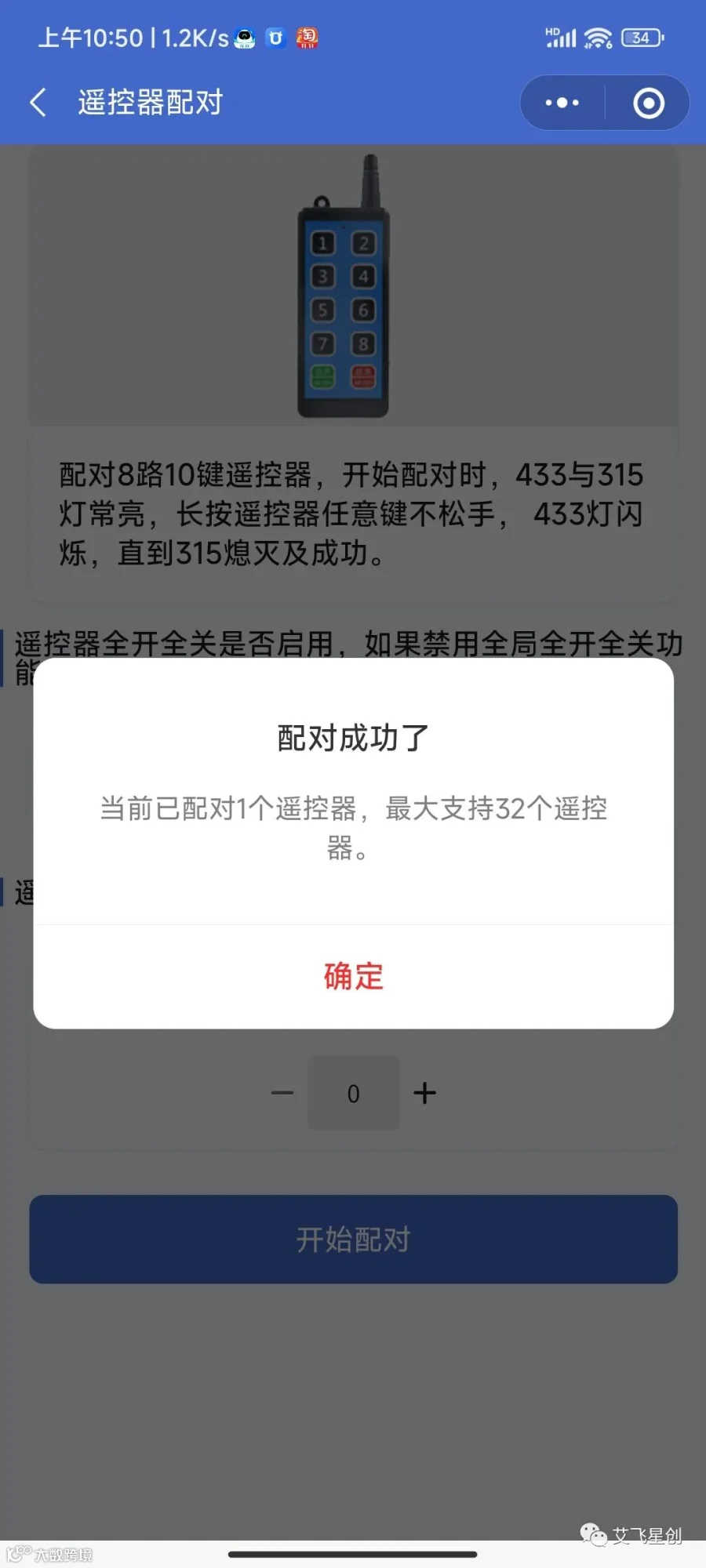

8. 配对时长为10秒，配对成功后会提示【成功】。

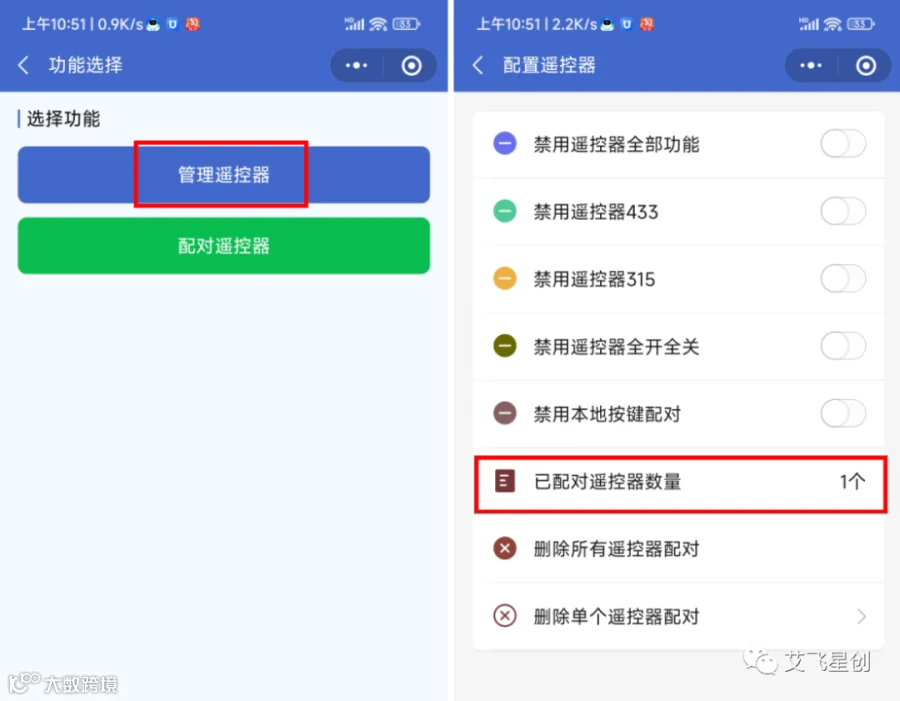

9. 【管理遥控器】——【已配对遥控器数量】，就能看到遥控器的数量。可以禁用或者删除遥控器。
以下内容为二开用户提供的资料，用【艾掌控】系统的用户，不用阅读此资料
二次开发协议
注：连接物联网控制器的用户请直接无视
① 标准 ModBus-RTU 协议，通信地址、波特率可设置，通信线最长可达 1000 米；
②4V～24V 宽电压范围供电，远距离集中供电仍能正常工作；
③ 电源防接反保护功能，正负极接反不会烧坏设备。
1. 传感器接线
接线颜色 |
说明 |
红色 |
电源正（DC4V~24V） |
黑色 |
电源负 |
黄色 |
485-A |
白色 |
485-B |
2. 协议基本参数
编码 |
8位二进制 |
数据位 |
8位 |
奇偶校验位 |
默认无，可设（奇校验、偶校验） |
停止位 |
1位 |
错误校验 |
CRC（冗余循环码） |
波特率 |
默认9600，可设1200、2400、19200、38400、57600、115200 |
3. 数据帧格式定义
采用 Modbus-RTU 通讯规约，格式如下：
初始结构 ≥4 字节的时间
地址码 = 1 字节
功能码 = 1 字节
数据区 = N 字节
错误校验 = 16 位 CRC 码
结束结构 ≥4 字节的时间
地址码：出厂默认 0x01
功能码：0x03、0x04（读寄存器数据），0x06（写寄存器数据）
数据区：数据区是具体通讯数据，注意 16bits 数据高字节在前！
CRC 码：二字节的校验码
4. 寄存器地址
寄存器地址（十六进制） |
内容说明 |
操作 |
功能码 |
0x06 |
遥控器类型 3：315 4：433 |
只读 |
03 04 |
0x07 |
解码数据高16位 缓存最后一个收到的数据 |
只读 |
03 04 |
0x08 |
解码数据低16位 缓存最后一个收到的数据 |
只读 |
03 04 |
0x32 |
地址（可设1-255，0为万能地址） |
读写 |
03 04读 06写 |
0x33 |
波特率 0：9600 1：1200 2：2400 3：4800 4：19200 5：38400 6：57600 7：115200 |
读写 |
03 04读 06写 |
0x34 |
奇偶校验 0：无 1：奇校验 2：偶校验 |
读写 |
03 04读 06写 |
0x35 |
自动输出 0：不自动输出 非0：有信号自动输出 |
读写 |
03 04读 06写 |
0x36 |
禁用命令（默认全部启用） Bit1:1禁用315，0启用315 Bit2:1禁用全开全关，0启用 Bit3:1禁用本地配对按键，0启用 |
读写 |
03 04读 06写 |
5. 通讯示例
5.1 修改地址为2
发送命令
地址码 |
功能码 |
寄存器地址H |
寄存器地址L |
地址值H |
地址值L |
校验低位 |
校验高位 |
0x01 |
0x06 |
0x00 |
0x32 |
0x00 |
0x02 |
0xA9 |
0xC4 |
返回命令与发送一致
5.2 修改波特率为9600
发送命令
地址码 |
功能码 |
寄存器地址H |
寄存器地址L |
地址值H |
地址值L |
校验低位 |
校验高位 |
0x01 |
0x06 |
0x00 |
0x33 |
0x00 |
0x00 |
0x79 |
0xC5 |
返回命令与发送一致
5.3 修改奇偶校验
发送命令
地址码 |
功能码 |
寄存器地址H |
寄存器地址L |
地址值H |
地址值L |
校验低位 |
校验高位 |
0x01 |
0x06 |
0x00 |
0x34 |
0x00 |
0x01 |
0x09 |
0xC4 |
返回命令与发送一致
注释：通过06命令修改配置寄存器0x34（奇偶校验）的值为0x01（奇校验）
5.4 修改为自动发送数据
发送命令
地址码 |
功能码 |
寄存器地址H |
寄存器地址L |
地址值H |
地址值L |
校验低位 |
校验高位 |
0x01 |
0x06 |
0x00 |
0x35 |
0x00 |
0x01 |
0x58 |
0x04 |
返回命令与发送一致
5.5 错误码
地址码 |
功能码 |
错误码 |
校验低位 |
校验高位 |
0x01 |
0x41 |
0x00 |
0xA4 |
0x04 |
注释 01：功能码不存在 02地址错误 03 地址溢出
6. 错误排查
无输出或输出错误可能的原因：
① 电脑有COM口，选择的口不正确。
② 波特率错误。
③ 485 总线有断开，或者 A、B 线接反。
④ 设备数量过多或布线太长，应就近供电，加 485 增强器，同时增加 120Ω终端电阻。
⑤ USB 转 485 驱动未安装或者损坏。
⑥ 设备
7. 二开用户须知

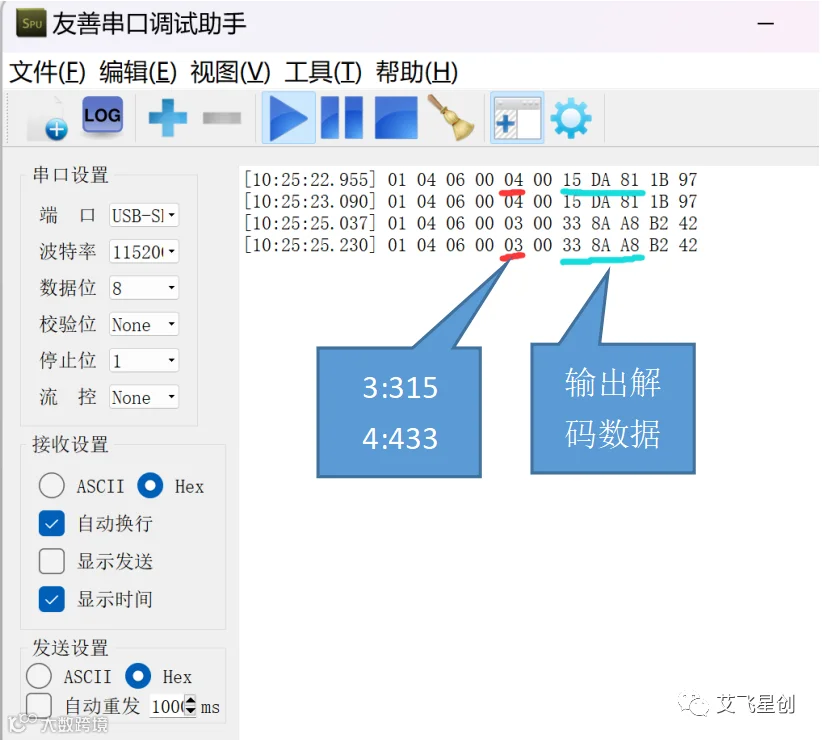

①本地的配对按键对二开用户没用！请自动外部逻辑处理解码数据！
②出货波特率默认115200，需要改9600，请使用串口工具发送
01 06 00 33 00 00 79 C5（改波特率9600）
③出货默认不会自动输出，需要自动输出请使用串口工具发送
01 06 00 35 00 01 58 04 (改为自动输出)
