泡沫被放置24小时，使其固化，期间产生各种缓慢的交联反应，以给予泡沫最后的物理强度（稳定性）。
在泡沫形成中有两种反应：一种产生气体，另一种使泡壁和支架聚合。这两种反应必须很好的平衡，如果两种反应不平衡，泡沫会出现各种瑕疵，主要源于聚合反应太快或太慢。

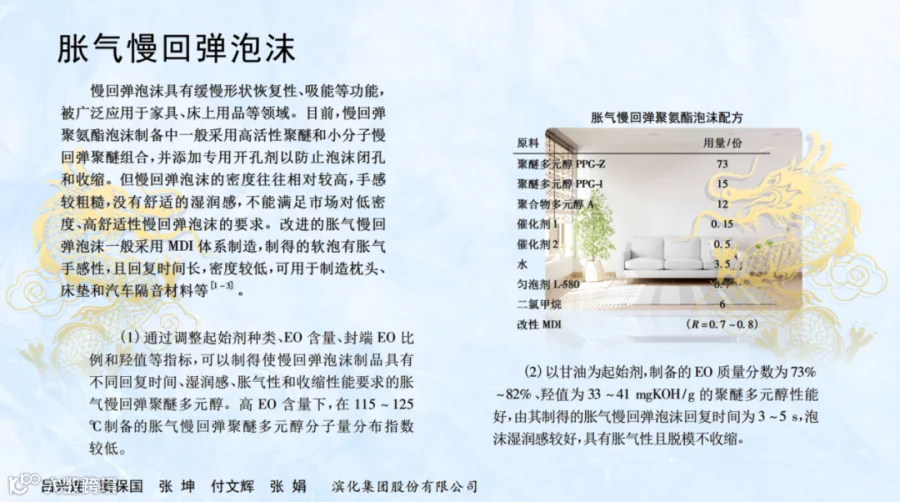

在一定工艺条件下制备的EO质量分数为73%～82%、羟值为33～41 mgKOH/g的胀气慢回弹聚醚多元醇性能较好，由其制备的慢回弹聚氨酯软泡形状回复时间为3～5s，湿润感较好，有胀气性而不收缩。

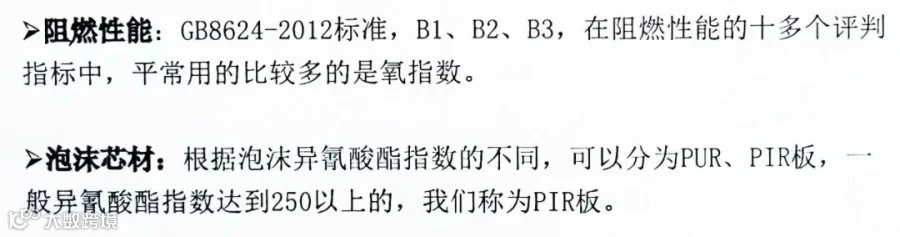

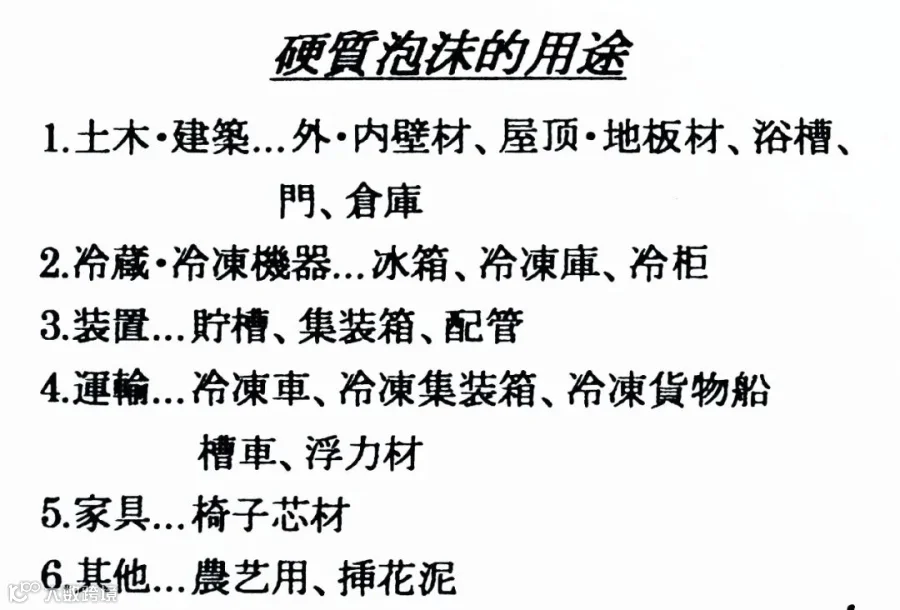

硬质聚氨酯泡沫塑料可分为硬质聚氨酯（PUR)泡沫和聚异氰脲酸酯（PIR)泡沫。

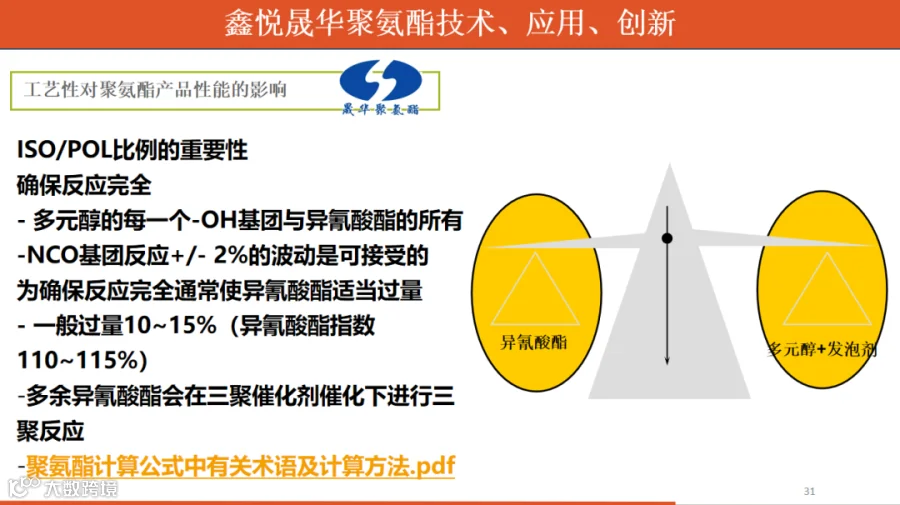

聚氨酯泡沫塑料是异氰酸酯与短链多元醇反应生成的；而在聚异氰脲酸酯泡沫的生成反应中，有金属盐催化剂存在，异氰酸酯的使用量远高于化学当量，过量的异氰酸酯是聚异氰脲酸酯泡沫生产的关键，因为在反应条件下，它会自发形成环化三聚异氰脲酸酯基团。最终的结构含氨基甲酸酯和异氰脲酸酯基团。
聚氨酯的化学反应通过选择制造工艺及选用添加剂和催化剂予以控制，而添加发泡剂可使聚合物膨胀，生产各种聚氨酯泡沫。
人事有代谢，往来成古今。
——孟浩然《与诸子登岘山》
部分素材来源于网络，仅用于学习、交流，如有侵权请告知删除。
点
阅读原文了解更多
