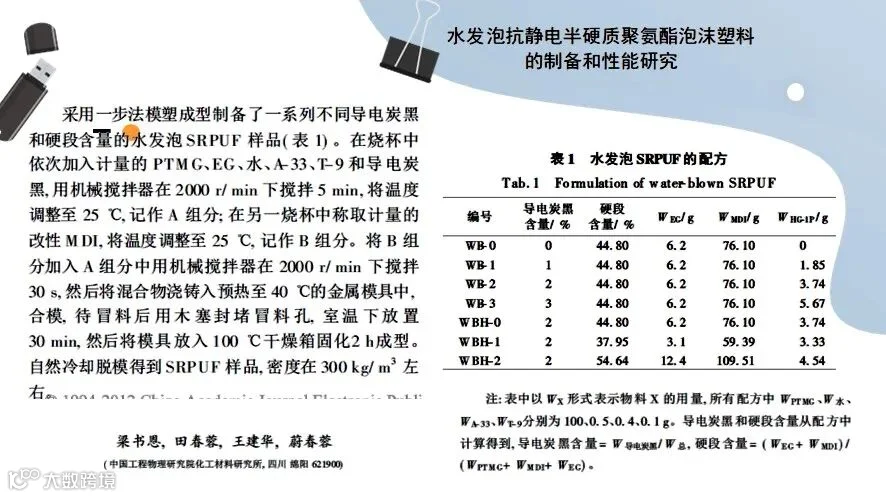

水发泡抗静电半硬质聚氨酯泡沫塑料

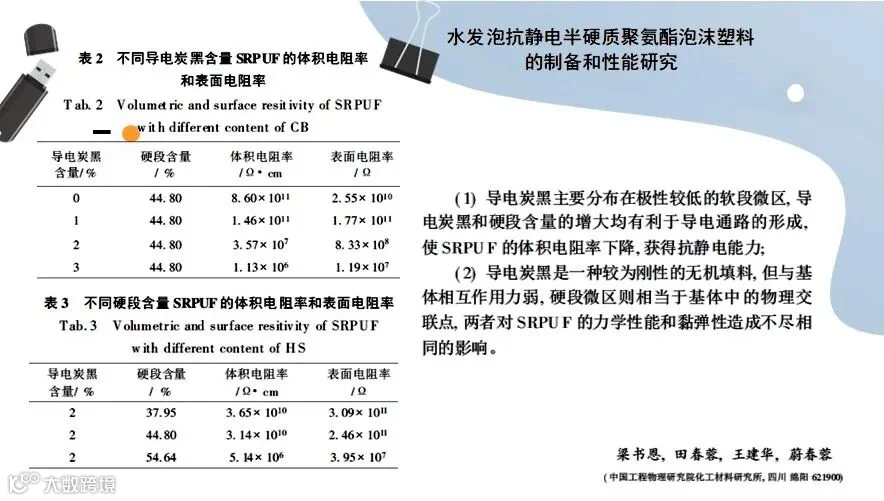

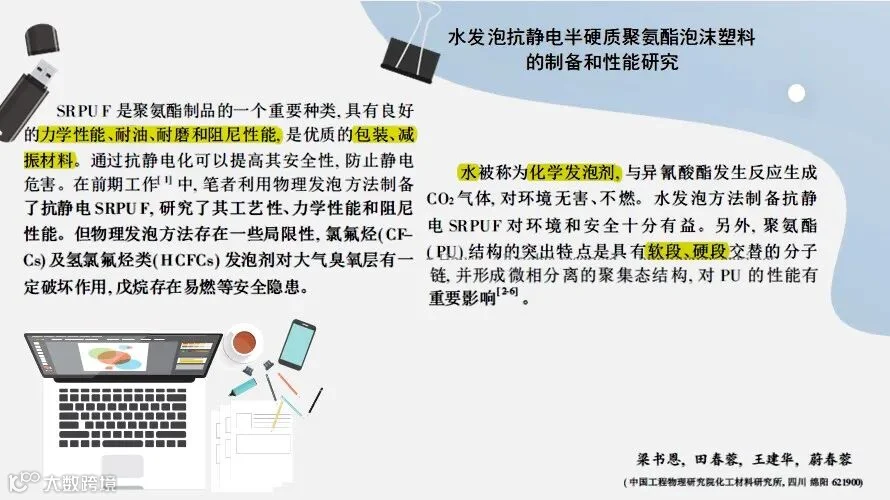

采用内部添加导电炭黑(CB)方法, 通过一步法模塑成型工艺, 制备了不同导电炭黑或硬段(HS)含量的水发泡抗静电半硬质聚氨酯泡沫塑料(SRPUF) 。测试了SRPUF的红外光谱、导电性能、力学性能和黏弹性。结果表明,随着导电炭黑或硬段含量的增加, SRPUF 的体积电阻率下降; 随着导电炭黑含量的增加,SRPUF的拉伸模量提高,拉伸强度和断裂伸长率显著下降; 随着硬段含量的增加, SRPUF 的拉伸和压缩模量增大, 抗压能力提高,

拉伸强度基本不变, 而断裂伸长率显著下降; 随着导电炭黑或硬段含量的增加,SRPUF的玻璃化转变温度(Tg)分别向低温和高温方向移动, 动态模量则均在温度低于Tg时逐渐下降,温度高于Tg时逐渐提高。

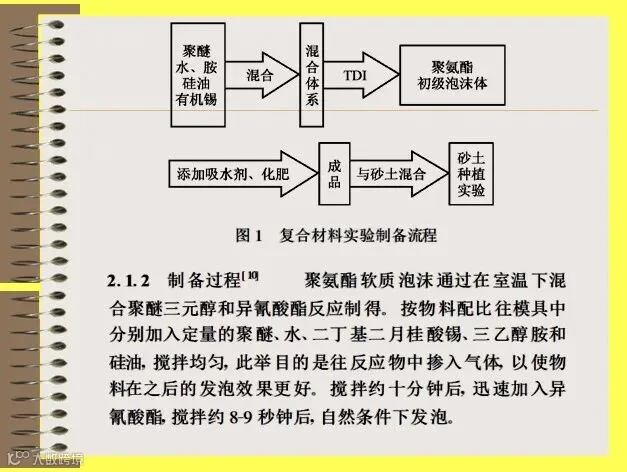

用质量比为5∶3 的聚醚和甲苯二异氰酸酯反应, 制备出聚氨酯软质泡沫。

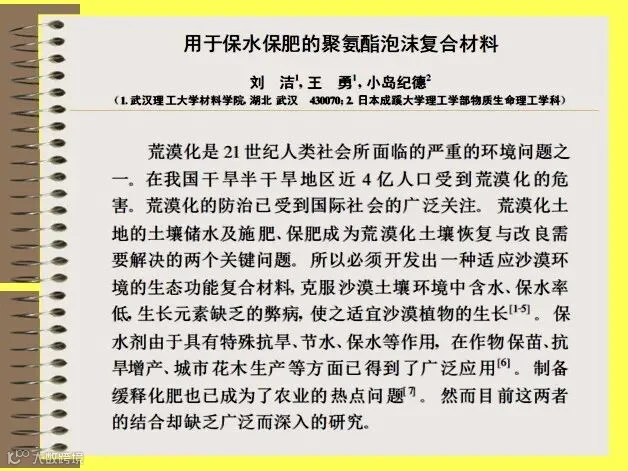

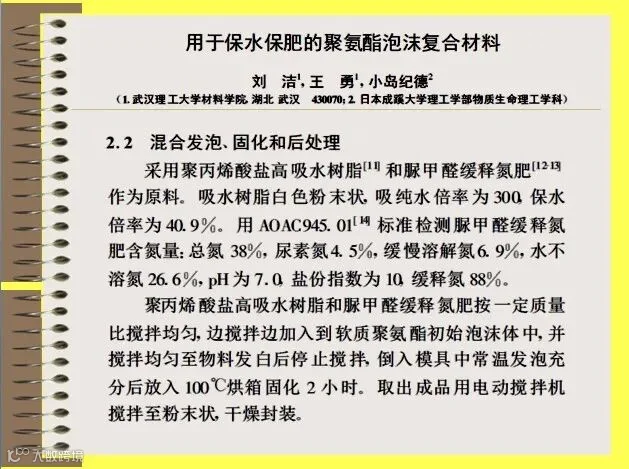

研究了聚氨酯软质泡沫材料的配方、吸水树脂和缓释化肥加入量及加入到聚氨酯泡沫的时间对复合材料的形貌、吸水率、保水率的影响。

分享（资源）、优化（配方、工艺）、合作

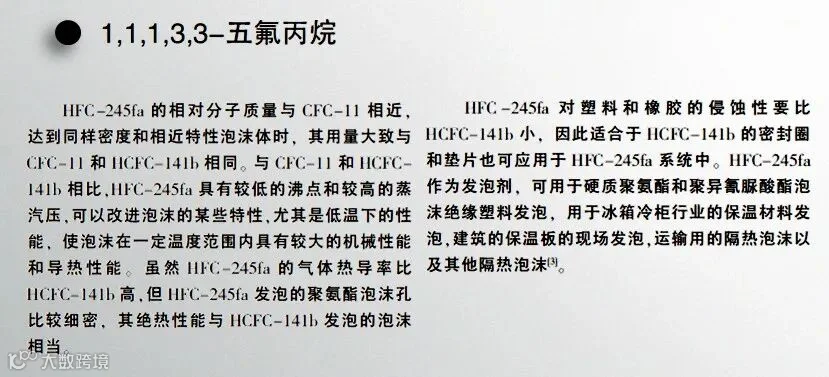

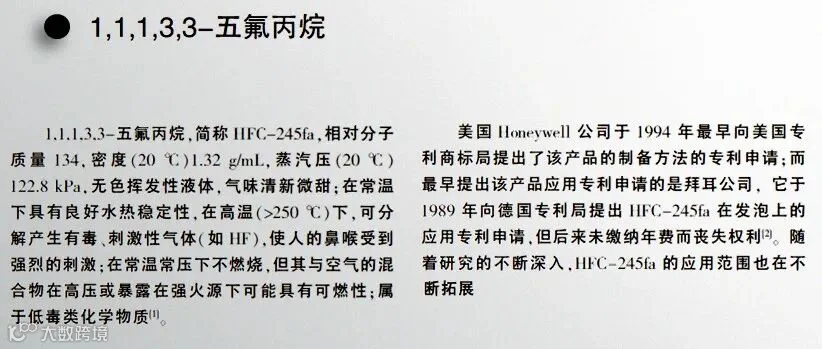

关注：节能、环保（发泡剂替代）、性能（质量）

本微信部分图片及文字来源于其它公众平台与互联网，其目的是为了分享精彩内容与大家，版权依旧归原作者所有。若有涉及侵权请予以告知（后台留言），我们会尽快在24小时内删除相关内容，谢谢！
