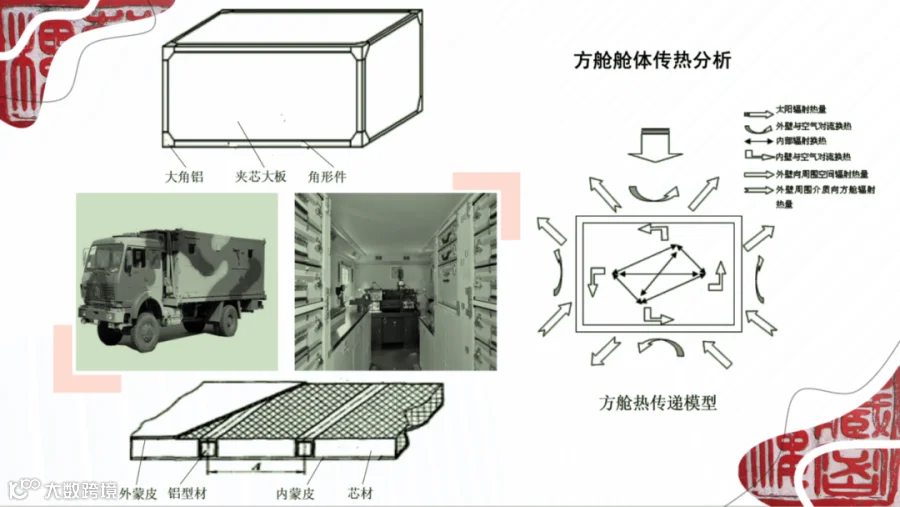

方舱脱层问题的复杂性，结构、材料、工艺、外载荷等都有可能造成舱体的脱层。

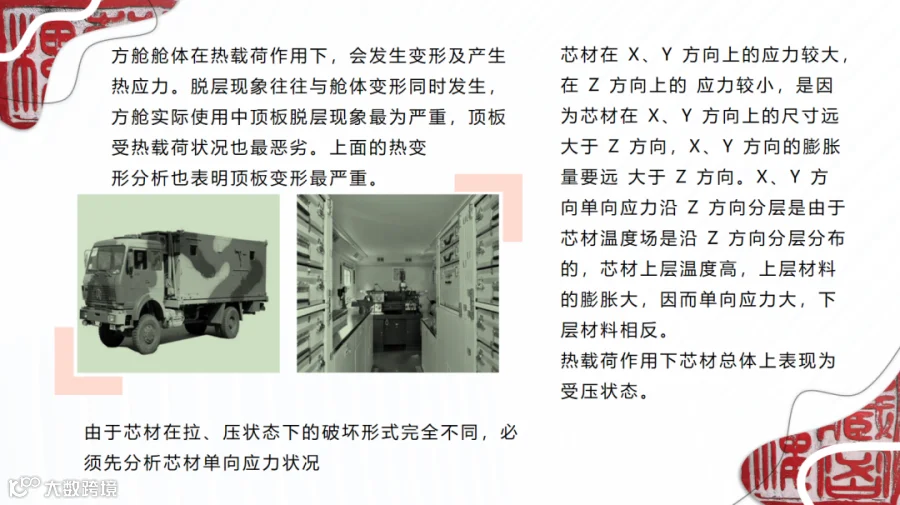

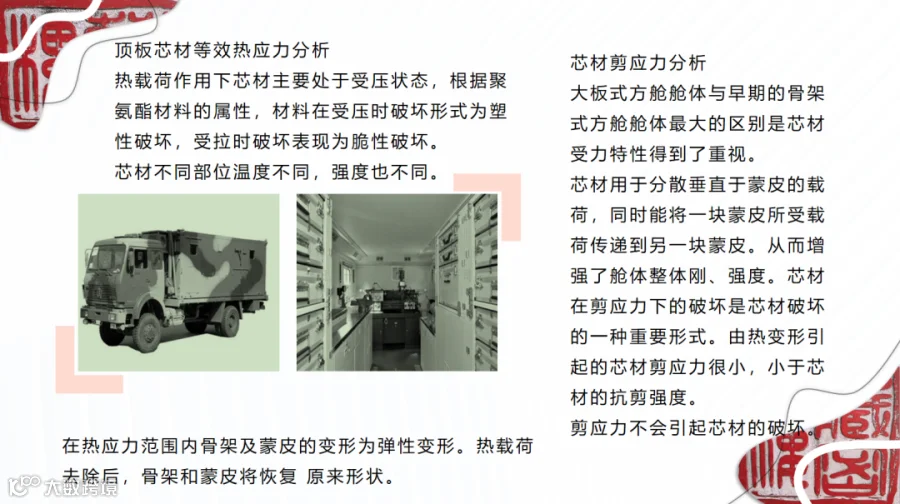

热载荷下方舱大板芯材表层材料受压失效是引起舱体脱层的一个原因。
在舱体热应力分析结果的基础上，对芯材含近表层空洞缺陷的方舱大板热应力作了分析，讨论了空洞大小对芯材应力状况的影响，得到芯材中存在的较大空洞是引起脱层的又一重要原因。

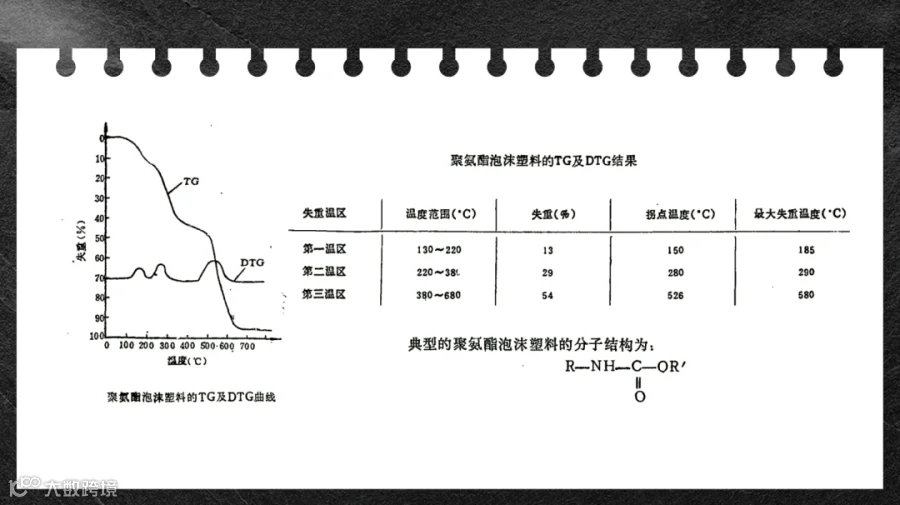

硬质聚氨酯泡沫塑料的拉伸破坏属于脆性破坏，泡沫在拉伸测试中相当脆，断裂之前很少发生宏观的屈服，拉伸断裂应变在5％以内；压缩破坏属于塑性
破坏，进行抗压试验时有明显的屈服现象，存在屈服应力，压缩破坏应变约为 10％；剪切破坏以脆性破坏为主，同时包含塑性变形，因此是拉伸和压缩应力综合作用的结果。

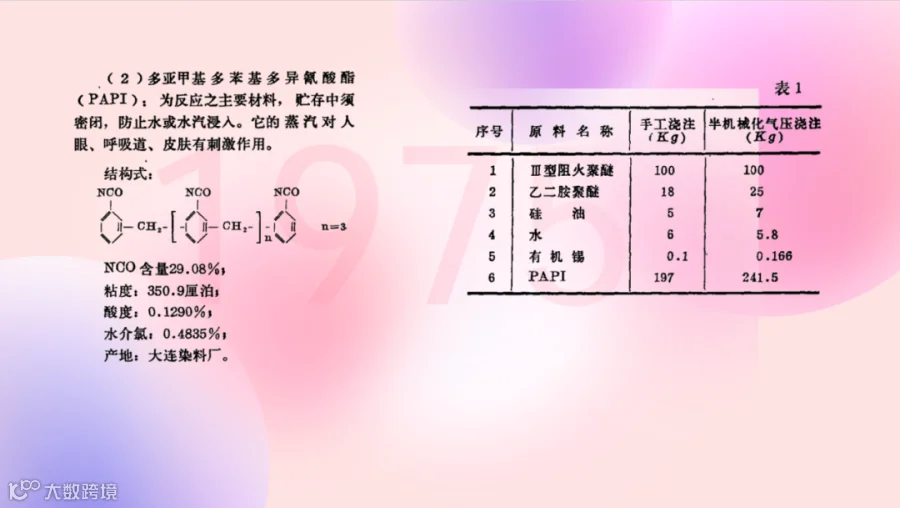

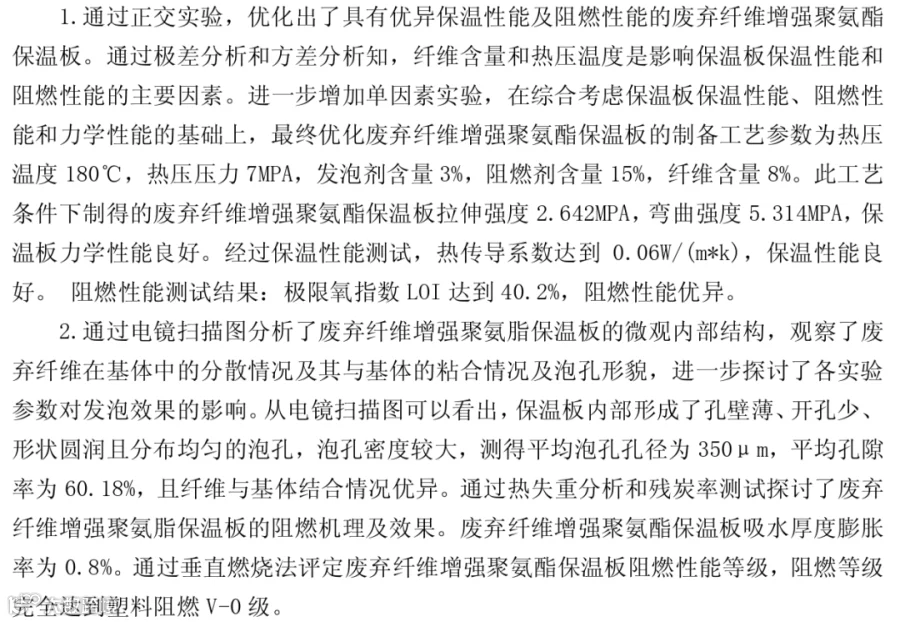

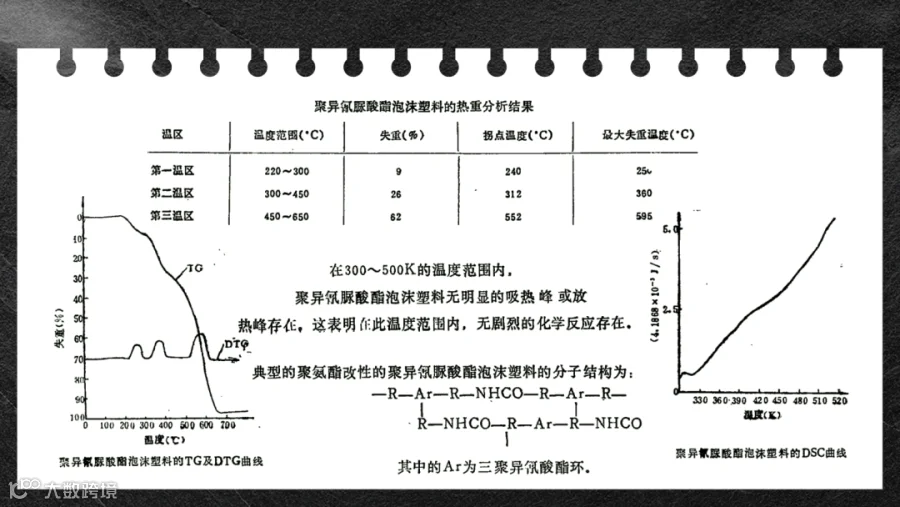

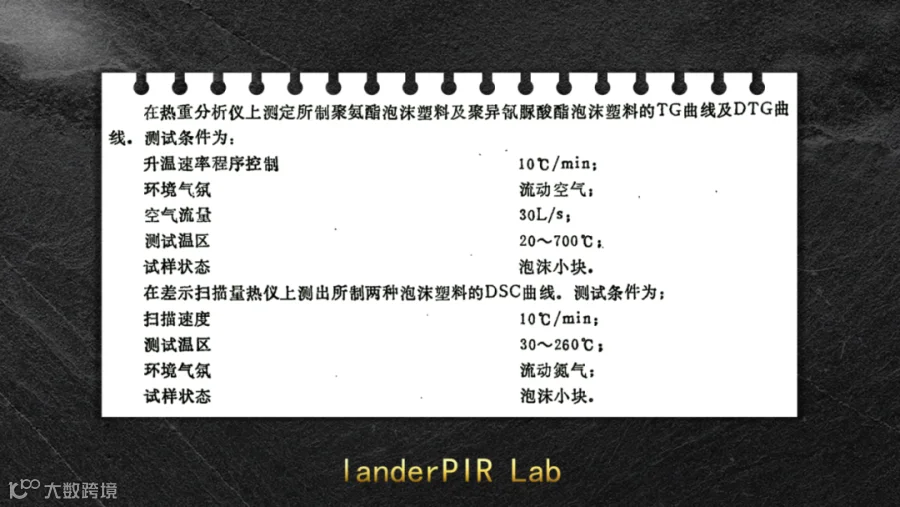

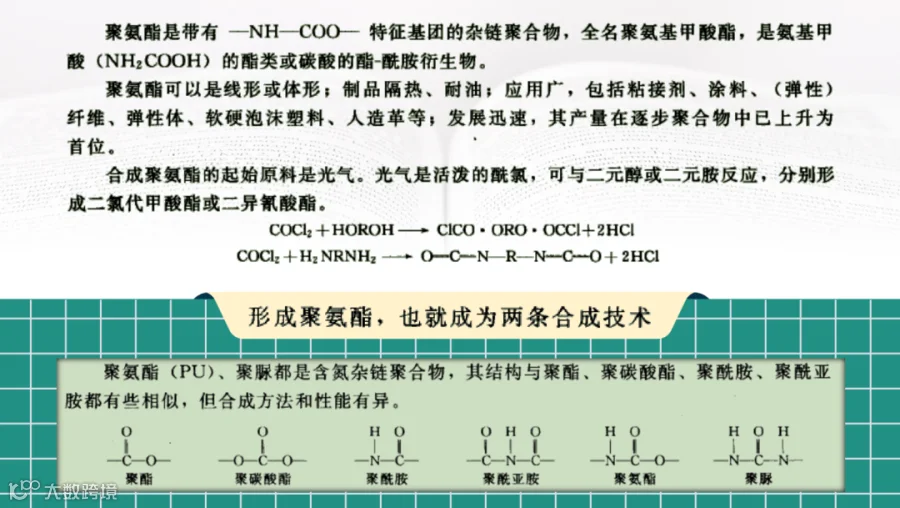

用于PIR泡沫的聚酯为芳香族聚酯多元醇，因含有苯环结构，制品阻燃性较好。选用高官能度、内含钢性链段的聚醚多元醇与聚酯多元醇共同使用，保证泡沫有合适 的脱模时间和压缩强度，完全满足彩钢复合板的生产工艺要求。
我们为客户提供原料（硬泡、软泡）、板材（连续、间歇）、制品（汽车）
工艺（设计、优化）
聚氨酯相关服务（聚氨酯的事儿找我们就好）
广泛的化学和材料科学基础，创新能力，为相关行业提供解决方案。
（组合料）满足聚氨酯制造商在生产效率产品性能方面的要求，协助客户解决有关节能或使用环保发泡剂等问题。

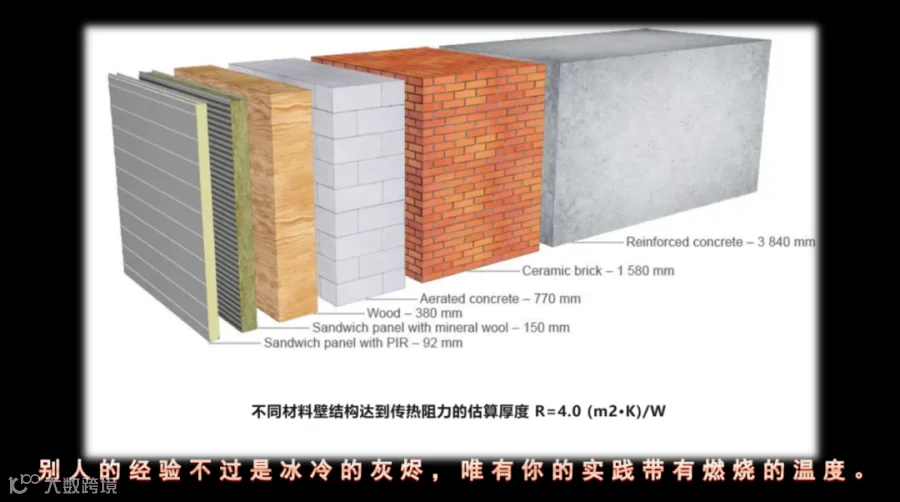

建筑方面应用：
满足对保温材料提高阻燃性能的要求，推出不同异氰酸酯指数的PIR系列产品，可根据客户生产线和工艺情况量身定制不同的解决方案。
软质泡沫应用：
软质模塑高回弹、自结皮泡沫领域的组合料。
汽车工业应用：
有助于汽车制造商改善乘坐空间的空气质量
基础设施应用：
管道、储罐、铁路等解决方案。
思考题：
聚氨酯配方对粘接性能的影响？
发泡剂对粘接性能的影响？
异氰酸酯用量对粘接性能的影响？
本公众号是一个学习交流的平台，平台上部分文章为（摘要）转载，图片，均来源于公开资料，内容观点不代表本公司立场，请仅学习参考，并不用于商业目的，如有涉及侵权等，请及时告知我们（后台留言），我们会尽快处理。本公众号拥有对此声明的最终解释权。
点
阅读原文了解更多
