问题不是终点，而是改进的起点。

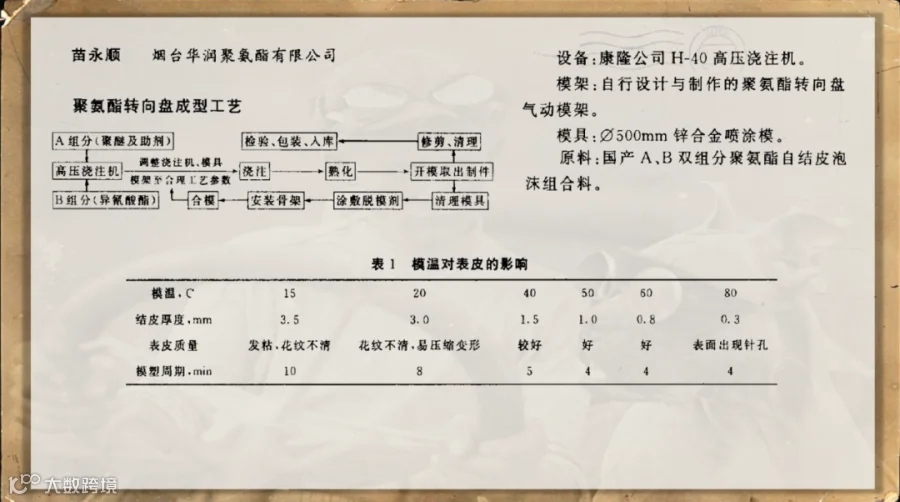

原料的选用对于制品的外观质量和内在性能产生直接影响，因此，原料及配方一定要适合制品的性能和成型工艺要求。
如自结皮方向盘配方中水量应控制在0.1%以内。水与异氰酸酯反应放出CO2,CO2不会凝结于模具表面，造成制品表面缺陷；并且反应过程中产生大量的反应热，如果不能及时传递出去，容易造成制品内部焦化现象，降低制品性能。
因此，除在原料制备过程中应控制水分的含量以外，在运输与保存原料过程中也一定要注意保持干燥，防止吸潮。

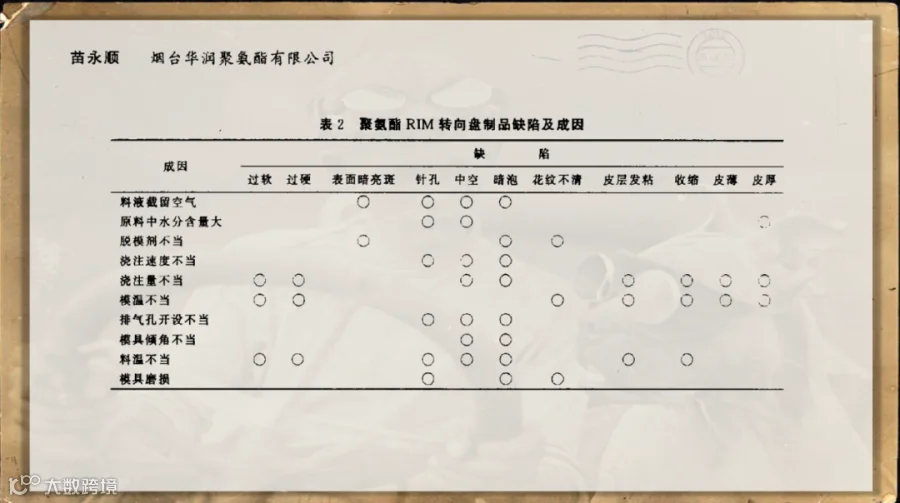

脱模剂的影响
直接影响制品的外观
如选择不当，会造成脱模困难，有粘模现象，或者制品出现暗泡。
资讯速览
软泡技术干货 | 搞海绵的都懂：技术才是硬实力，想进步的别错过（杭州）
2025-12-1 星期一
聚氨酯笔记

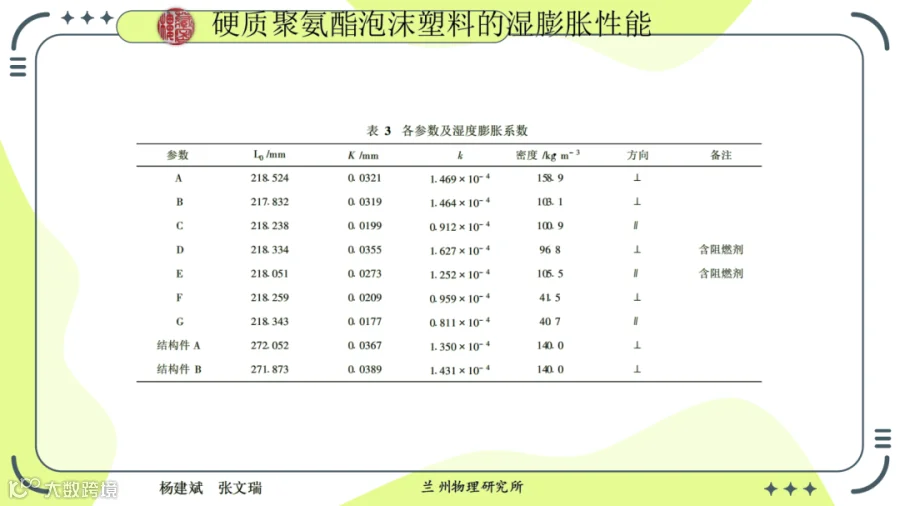

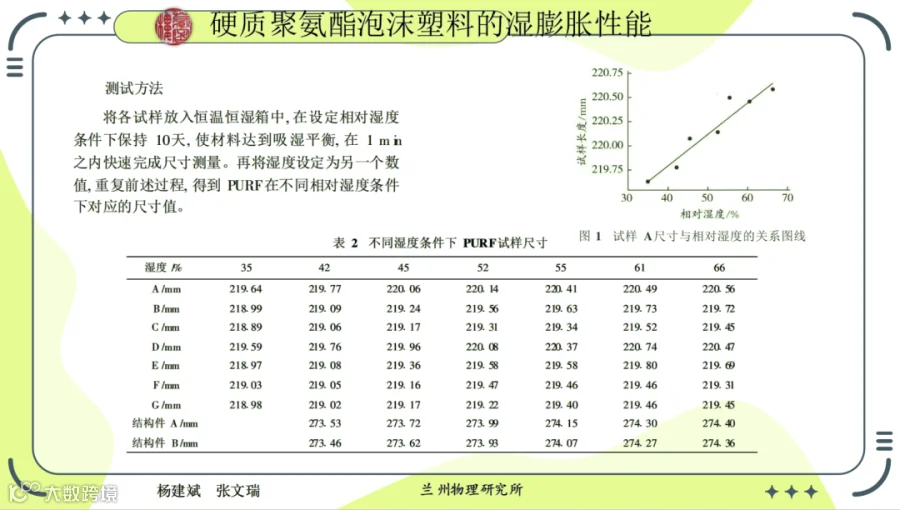

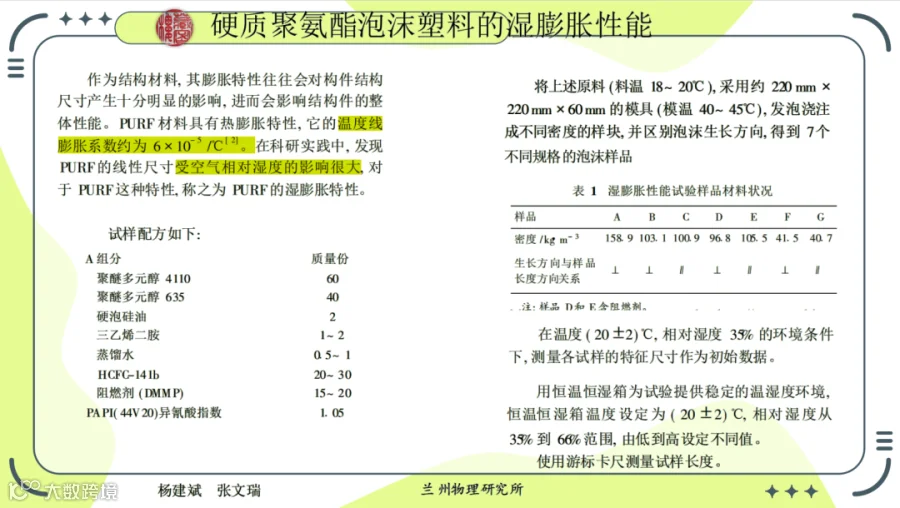

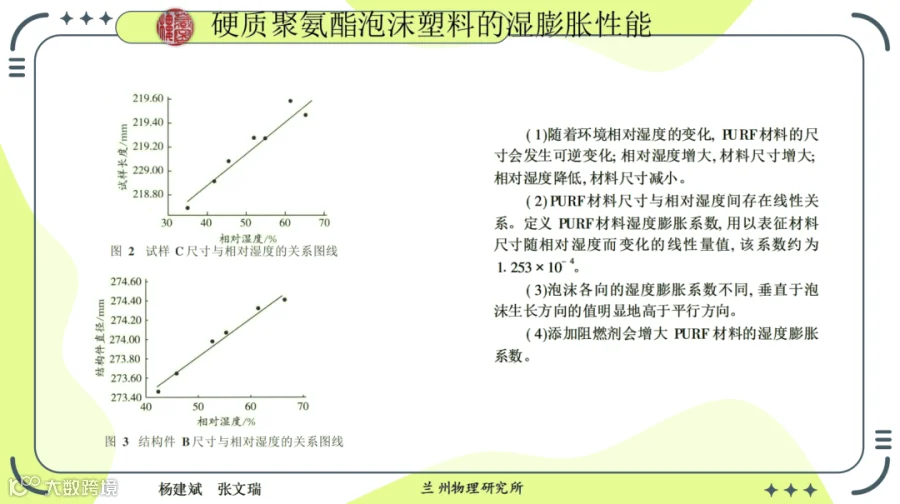

材料尺寸与相对湿度基本成线性关系。随着相对湿度升高, PURF的尺寸增大, 相对湿度降低, 尺寸减小; 该过程具有可逆性。这是因为, 随着环境湿度的变化, 多孔泡沫材料吸湿量发生变化, 在一定湿度下, 材料吸附水分子和解附水分子过程达到动态平衡, 吸湿量不再变化, 此时材料的线性尺寸就稳定到一个确定的数值,而这一数值与环境的相对湿度密切关联, 这就使得材料表现出了湿膨胀特性。
作为高密度结构材料应用时, 由于湿度膨胀特性的作用, 材料尺寸会出现较大变化, 此时如果不考虑这个变化量, 将会对工程应用带来很大隐患, 湿膨胀效应必须根据使用条件予以考虑。由于湿度膨胀系数较之温度线膨胀系数高将近一个数量级, 湿度变化引起的尺寸变化远大于温度波动引起的尺寸变化, 此时材料的温度线膨胀的影响可以被忽略。
《硬质聚氨酯泡沫塑料的湿膨胀性能》
原文已上传至PU阅读网盘
我们为客户提供原料（硬泡、软泡）、板材（连续、间歇）、制品（汽车）
工艺（设计、优化）
聚氨酯相关服务（聚氨酯的事儿找我们就好）
本公众号是一个学习交流的平台，平台上部分文章为（摘要）转载，图片，均来源于公开资料，内容观点不代表本公司立场，请仅学习参考，并不用于商业目的，如有涉及侵权等，请及时告知我们（后台留言），我们会尽快处理。本公众号拥有对此声明的最终解释权。
点
阅读原文了解更多
