申明，自定义电流信号属于免费开放给客户的三方自定义信号接入。任何错误的操作都会导致控制器或者接口的损坏，因三方信号接入损坏的不在保修售后服务范围内。
请有电子基础的客户进行接入。

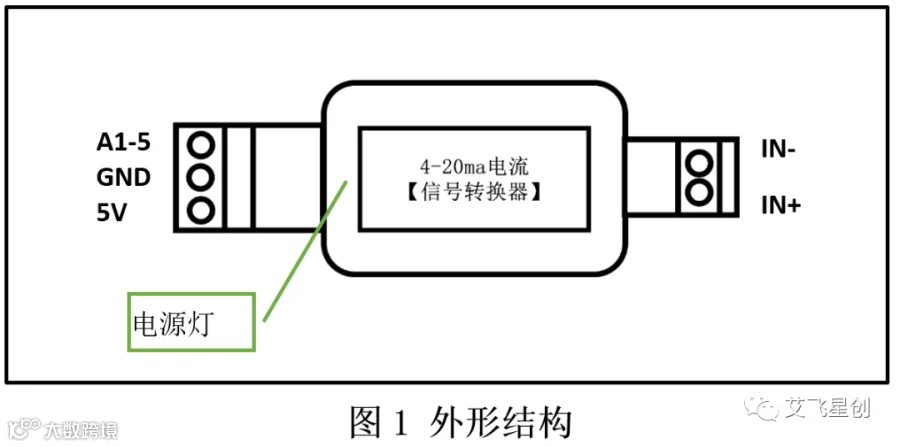

一，电流信号转换器技术参数
工作电压 |
5V(不可以低于4.8V) |
输入电流范围 |
4ma-20ma |
输出电压范围 |
0V-3.3V |
检测类型 |
三方电流传感器接入 |
传感器类型 |
模拟电压 三线 |
通讯方式 |
模拟电压信号采集 |
工作环境 |
-10℃~60℃ |
工作湿度 |
0~95%RH |
支持的接口 |
A1/A2/A3/A4/A5 |

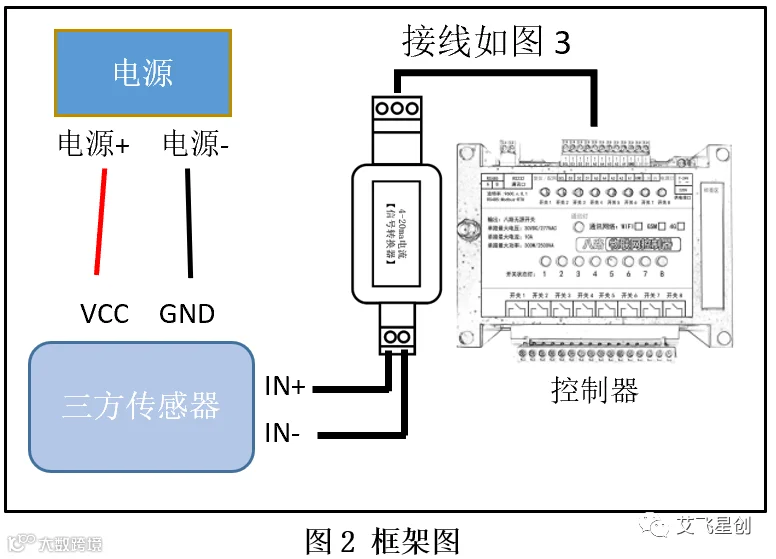

二，接线框架图

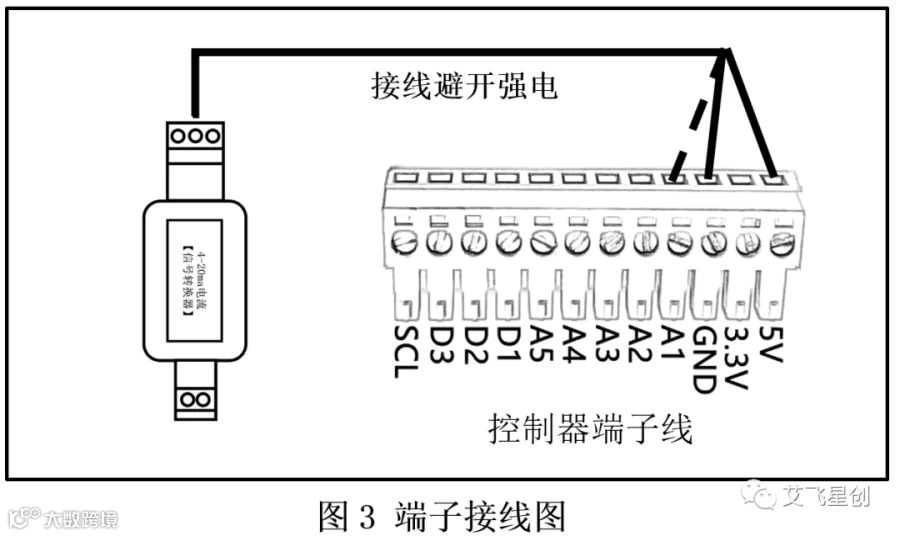

【注意】实线为固定接法，虚线为可调节
黄线：A1/A2/A3/A4/A5
红线：5V
黑线：GND
三，传感器配对控制器
1，使用【艾掌控2.0】APP，APP下载链接：http://admin.aifxc.cn
2，操作前，控制器必须已经绑定在APP中，并且处于可控状态！

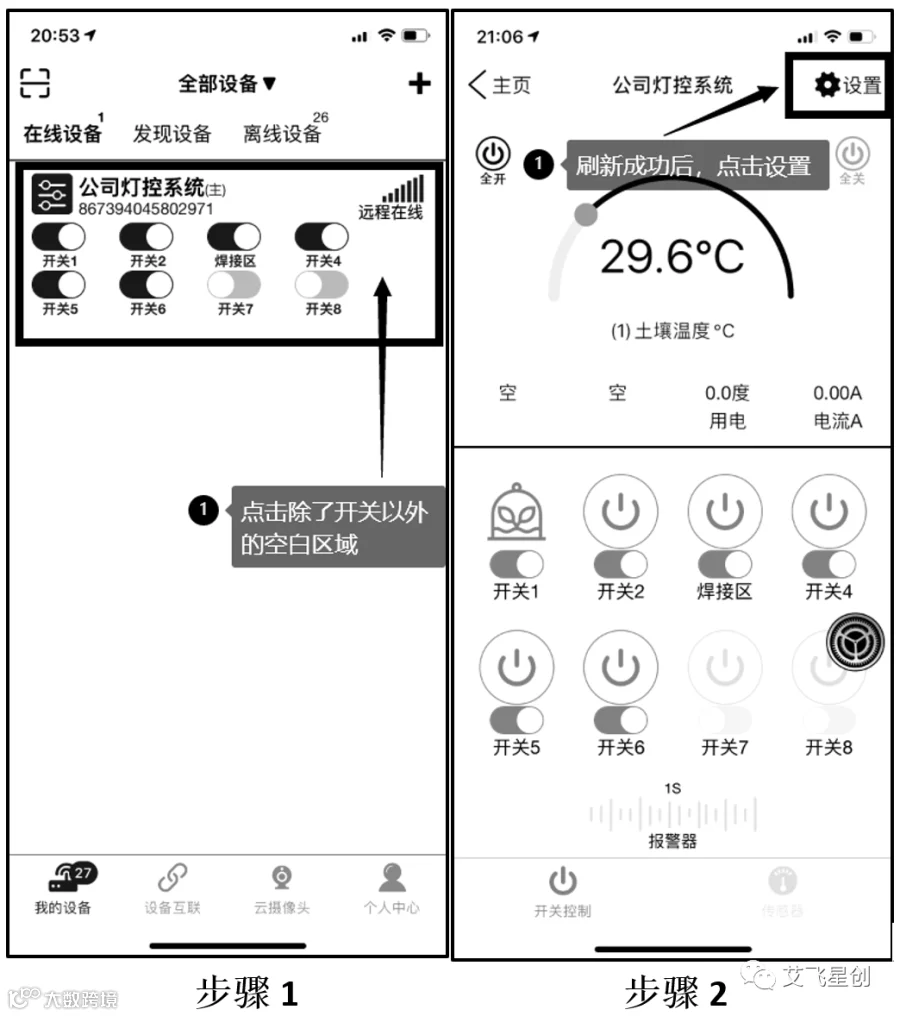

步骤1，点击进入设备主控页面；
步骤2，刷新成功后，点击右上角【设置】；

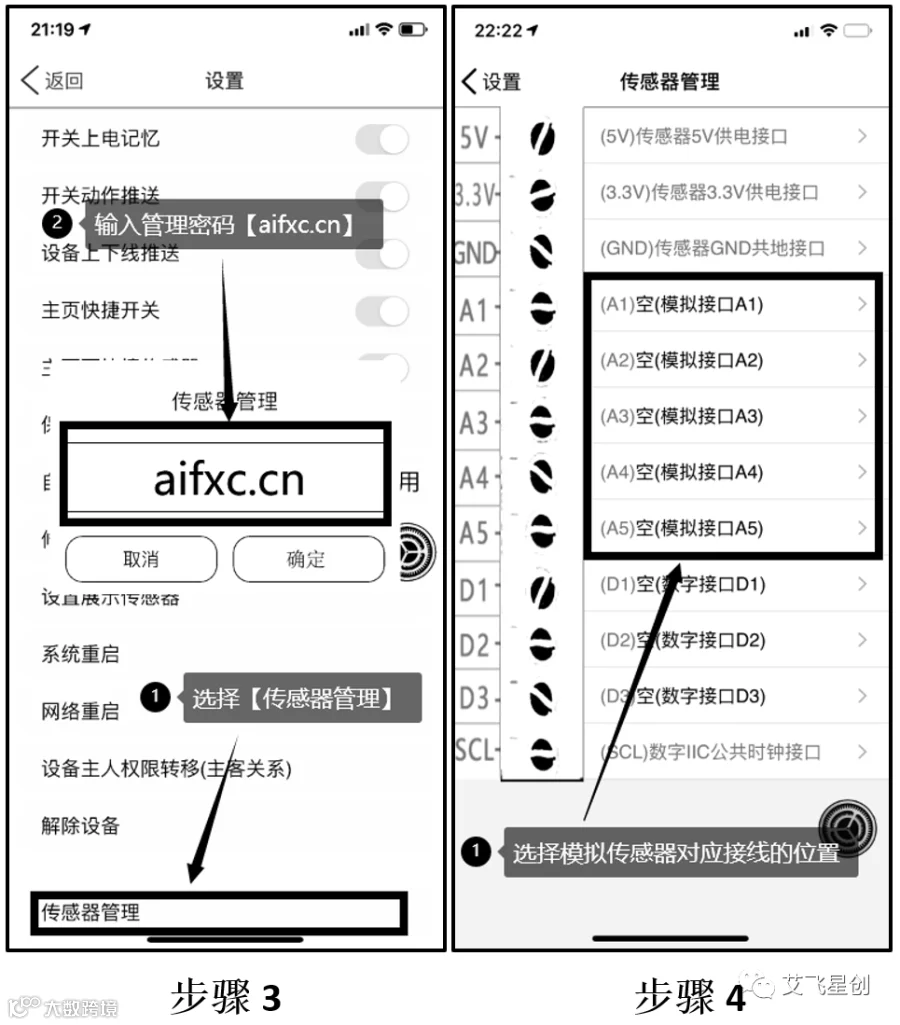

步骤3，选择【传感器管理】，输入密码【aifxc.cn】；
步骤4，选择模拟传感器对应接线的位置，黄色线接在A1口就选择A1， A2口就选择A2， A3口就选择A3，A4口就选择A4，A5口就选择A5；

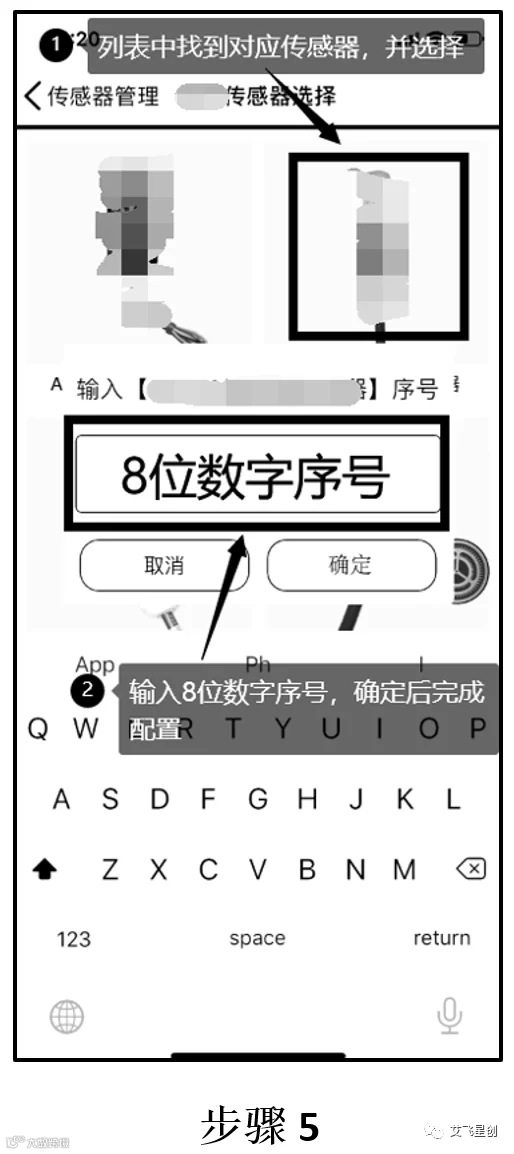

步骤5，在传感器列表中找到【4-20ma传感器】对应序号【41594660】

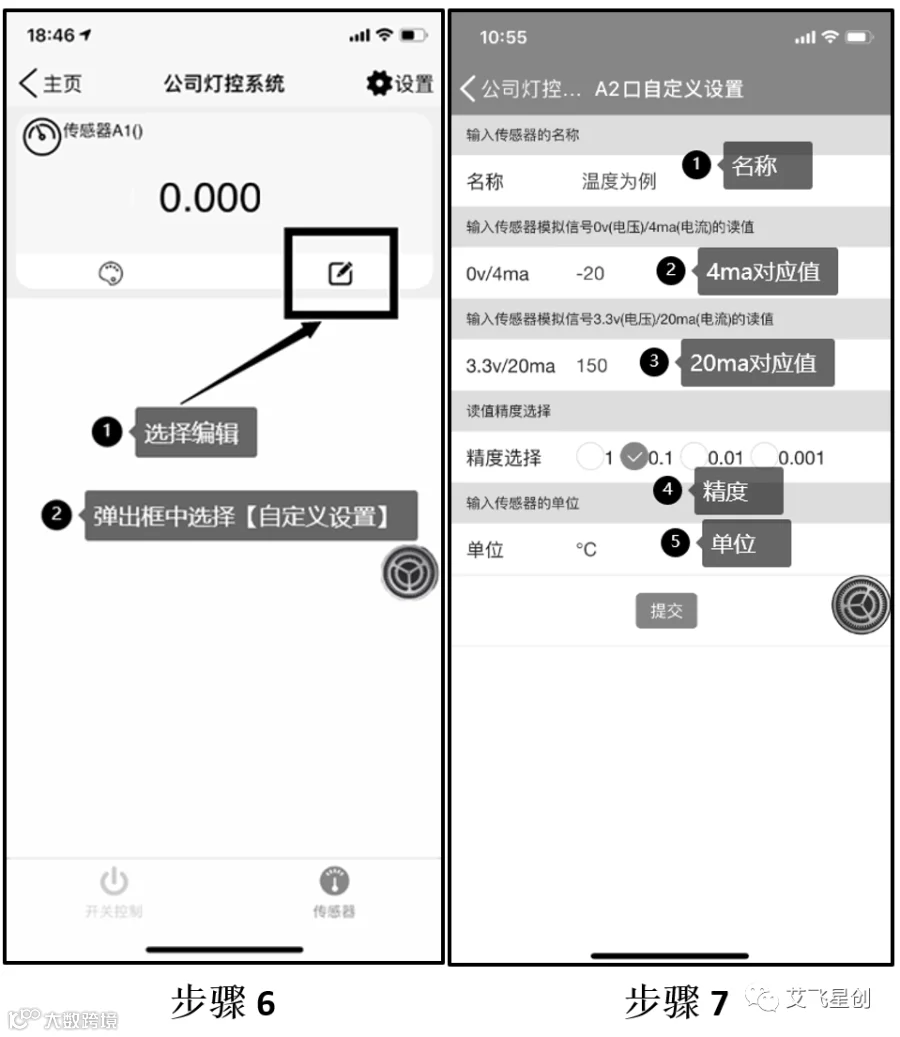

步骤6，选择【编辑】-【自定义设置】；
步骤7，名称可以自己随意修改，填入4ma对应的读值，20ma对应的读值，精度可行根据实际情况选择，填入单位即可完成所有设置。

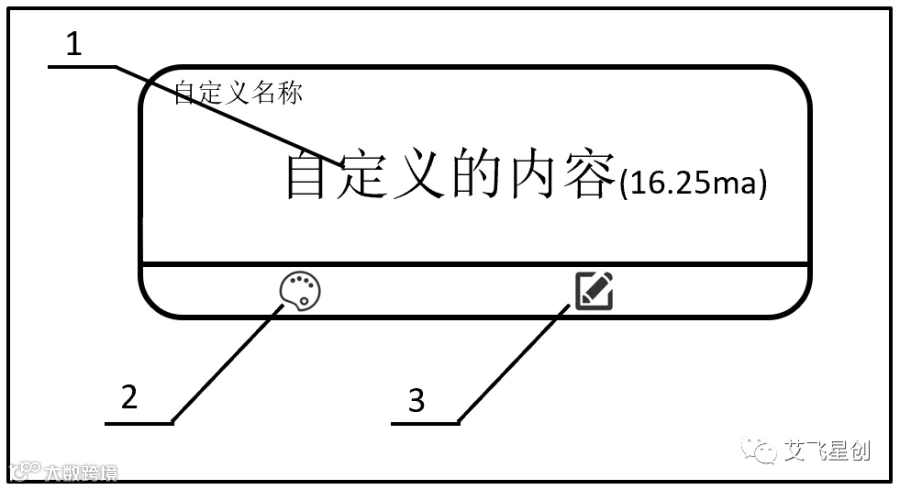

四，APP显示
1，传感器读值显示：读值可参与历史查看、智控、数据校正，（）括号内显示读取到的电流值。
2，调色板：可以调节传感器版区颜色，可以在设置中保存颜色到服务器。
3，编辑：可以编辑传感器名称与其他设置。
五，问题排查
Q：APP显示无传感器？
A：按照【三，传感器配对控制器】进行操作。
Q：读值不正常？
A：检查接线，注意红色接5V！检查配置口是否正确。
