数控车床在对内孔进行车削是加工生产中常见的一种加工方法。在对内孔进行车削的时候需要了解内孔加工用的刀具、内孔加工的工艺、内孔测量用量具以及内孔加工质量等相关内容。下面对钩网就来给大家说说数控车床内孔车削加工如何编程。

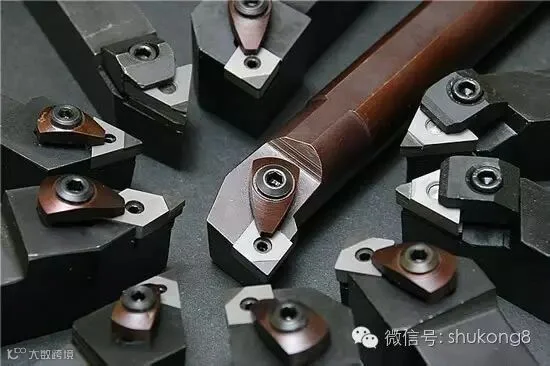

一、内孔加工用刀具
根据不同的情况，内孔车刀可以分为通孔车刀和盲孔车刀。
1、通孔车刀
为了减小径向切削力，防止振动，通孔车刀的主偏角一般为60—75度，副偏角为15—30度。为了防止内孔车刀后刀面和孔壁摩擦又不使后角磨得太大，一般磨成两个后角。
2、盲孔车刀
盲孔车刀是用来车盲孔或台阶孔的，主偏角为90—93度，刀尖在刀杆最前端，刀尖与刀杆外端的距离小于内孔半径。
二、内孔加工工艺
车孔是常用的孔加工方法之一，可用作粗加工，也可用作精加工。为了增加车削刚醒，防止产生振动，要尽量选择粗的刀杆，装夹时刀杆伸出长度尽可能短，只要略大于孔深即可。刀尖要对准工件中心，刀杆与轴心线平行。为了确保安全，可在车孔前，先用内孔刀在孔内试走一遍。精车内孔时，应保持刀刃锋利，否则容易产生让刀，把孔车程锥形。
三、内孔车辆用量具
孔径尺寸精度要求较低时，可采用钢直尺、内卡钳或者游标卡尺测量，精度要求较高时，可用内径千分尺或内径量表测量，标准孔还可以采用塞规测量。

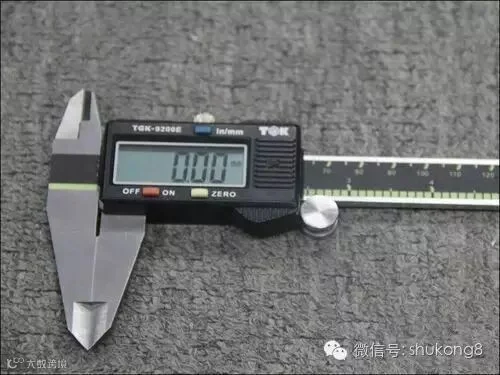

1、游标卡尺：
游标卡尺测量孔径尺寸时注意尺身与工件端面平行，活动量爪沿圆周方向摆动，找到最大位置。

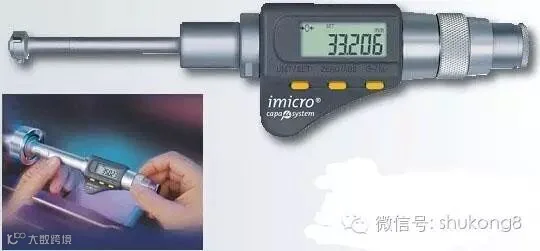

2、内径千分尺：
这种千分尺刻度线方向和外径千分尺相反，当微分筒顺时针旋转时，活动爪向右移动，量值增大。

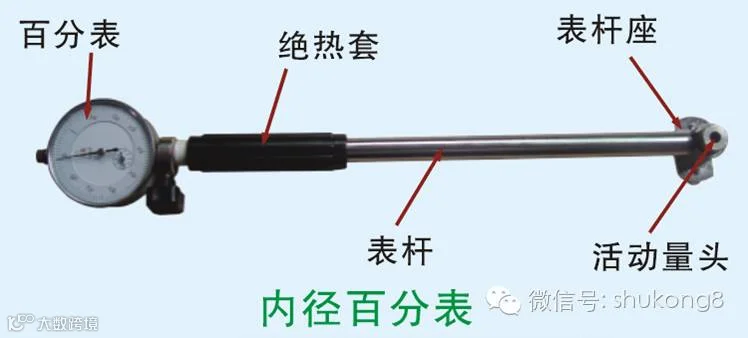

3、内径百分表：
内径百分表将百分表装夹在测架上构成。测量前先根据被测工件孔径大小更换固定测量头，用千分尺将内径百分表对准“零”位。摆动百分表取最小值为孔径的实际尺寸。

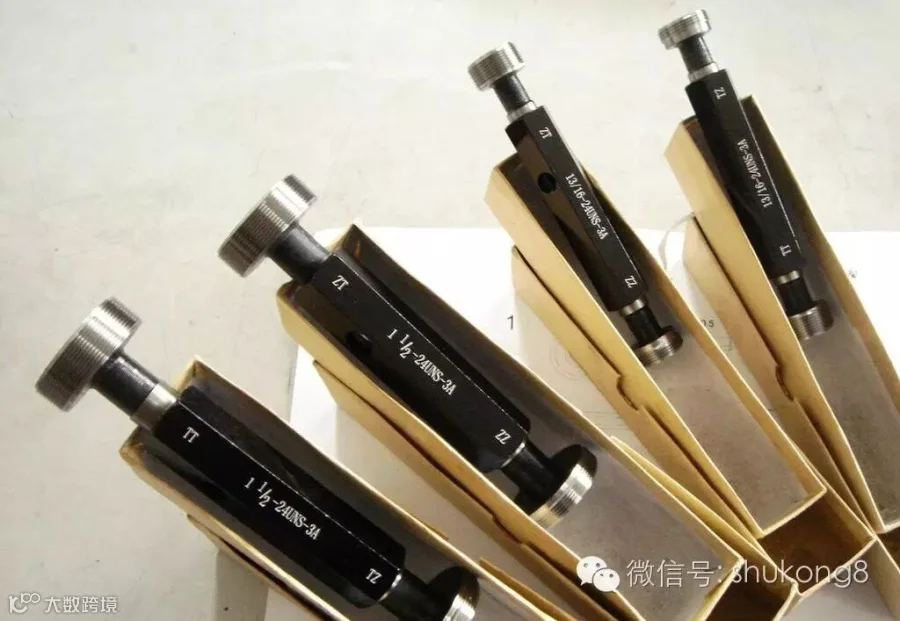

4、塞规：
由通端和止端组成，通端按孔的最小极限尺寸制成，测量时应塞入孔内，止端按孔的最大极限尺寸制成，测量时不允许插入孔内。当同端能塞入孔内，而止端插不进去时，说明该孔尺寸合格。
四、内孔加工质量分析
1、内孔尺寸精度超差：
主要是由于没有仔细测量或测量方法有误造成。
2、孔有锥度：
可能是由于切削用量选择不当，车刀磨损，刀刃不够锋利，刀杆刚性差而产生让刀等原因造成，车床主轴轴线歪斜，床身导轨严重磨损也是造成所加工孔有锥度的原因。
3、孔表面粗糙度超差：
可能是由于切削用量选择不当，产生积屑瘤；或车刀磨损，刀刃不够锋利，切削时刀杆振动造成。
