GPS属于控制器中的一个选配件，用于自动定位设备位置，如果不使用GPS模块，在APP也是可以手动自定义位置的。
GPS模块适用于移动装置上面使用，占用控制器的一个数字接口。
GPS是室外定位配件！不是拿来室内定位用的，望须知！
一，GPS模块技术参数
工作电压 |
5V |
接线方式 |
USB端子接线 |
工作模式 |
GPS/北斗双模 |
天线 |
有源天线SMA内针 |
天线长度 |
标配5米 |
工作温度 |
-35℃- 85℃ |
冷启动时间 |
30秒 |
支持接口 |
四路控制器D1/D2 八路控制器D1/D2/D3 |
外壳尺寸 |
22*62*14mm |
图1 信号转换器结构
1，通讯灯(蓝色)
常亮：传感器未连接或传感器未触发；
常灭：控制器通讯故障，控制器未配置或者接线错误；
间歇闪烁：定位数据正在上报。
2，GPS状态灯(红色)
闪烁：搜星越多闪烁越快，定位越精准；
常亮：GPS未定位；
二，接线框架图

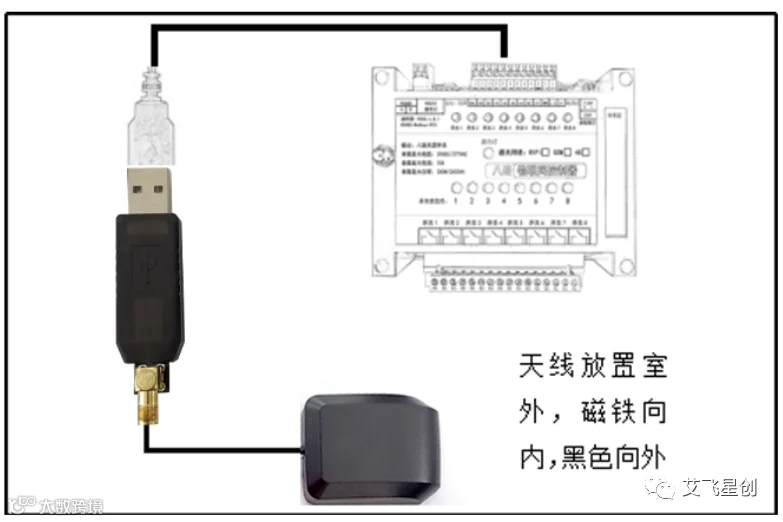

图2 主框架图
图3 GPS模块与控制器端子接线
【注意】实线为固定接法，虚线为可调节
黄线：D1/D2/D3（四路控制不支持D3）
红线：5V
黑线：GND
白线：SCL 公共时钟线
三，传感器配对控制器
1，使用【艾掌控2.0】APP，APP下载链接：http://admin.aifxc.cn
2，操作前，控制器必须已经绑定在APP中，并且处于可控状态！

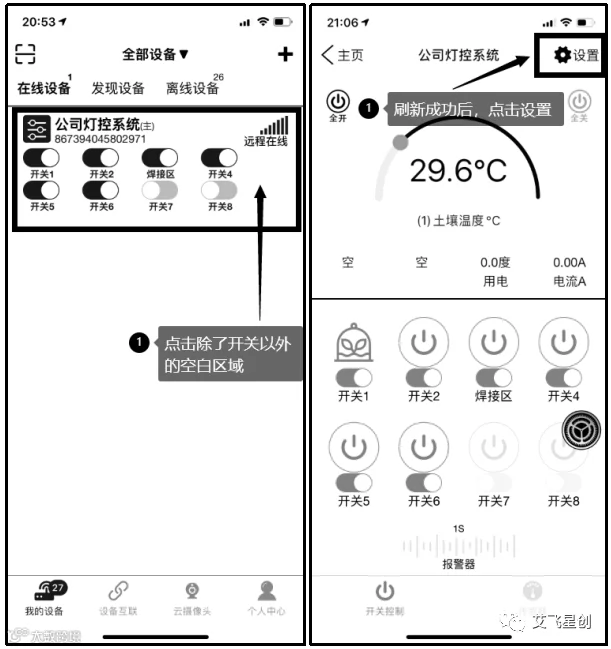

步骤1，点击进入设备主控页面；
步骤2，刷新成功后，点击右上角【设置】
步骤1 步骤2

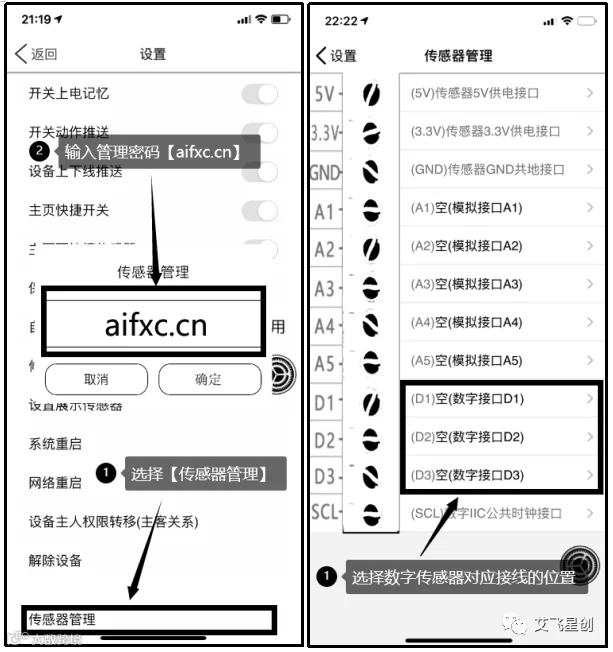

步骤3，选择【传感器管理】；输入密码【aifxc.cn】；
步骤4，选择数字传感器对应接线的位置，黄色线接在D1口就选择D1，接在D2口就选择D2，接在D3口就选择D3！
步骤3 步骤4

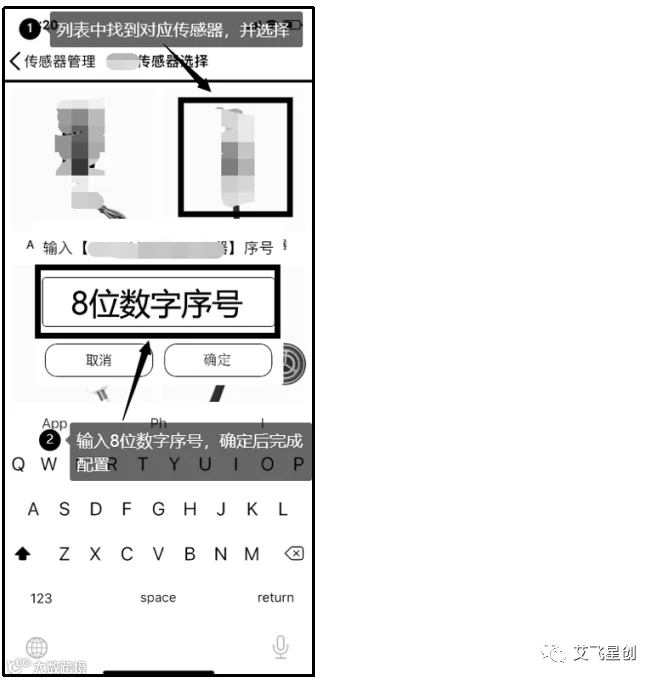

步骤5，在传感器列表中找到【GPS定位】，输入序号【74677781】完成配置。
步骤5
四，APP读值数据

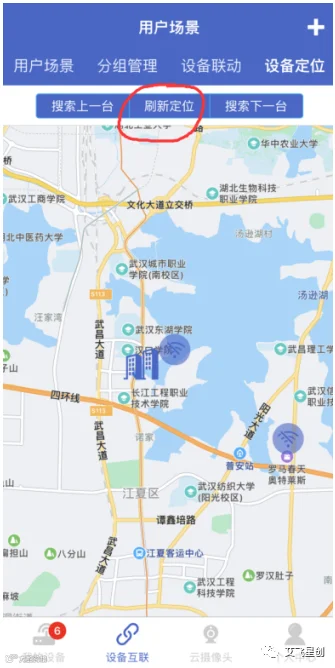

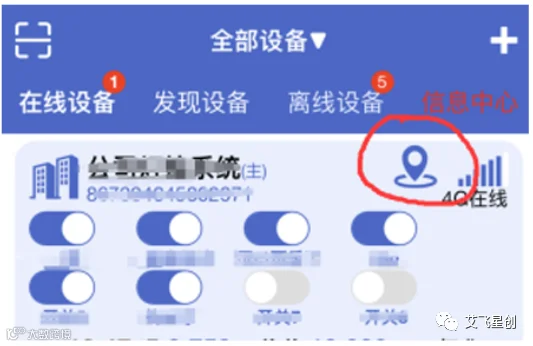

1.定位成功后，点击定位图标即可跳转定位地图。
2，APP每次打开仅会刷新一次定位数据，可以手动点击刷新当前定位。
五，问题排查
Q：APP显示无传感器？
A：按照【三，传感器配对控制器】进行操作。
Q：转换器红色灯不亮？
A：没有上电，检查接线，注意是否反接，或者接错。
Q：转换器蓝色灯不亮？
A：控制器通讯失败，检查与控制器之间的接线，注意是否反接或者接错，检查APP是否已配置好传感器。
Q：定位错误？
A：1，检查蓝色灯是否闪烁，如果在闪烁就代表数据正常上传，否则检查GPS模块的接线；
2，检查红色灯是否闪烁，如果是常亮那么定位没有成功，将GPS天线防止无遮挡的时候直到红色灯开始闪烁。
3，正常情况下，红色灯与蓝色灯都应该在闪烁。
