亞崴自製 新世代附加頭

亞崴自製 新世代附加頭 上海东唐机械
2020-04-10
2
导读:秉持『龍門世家』所代表的成熟製造能力與創新研發技術,藉由自力研發生產的附加頭模組,從而發揮全系列五面加工機的極致加工性能。

秉持『龍門世家』所代表的成熟製造能力與創新研發技術,藉由自力研發生產的附加頭模組,從而發揮全系列五面加工機的極致加工性能


多功能附加頭設計

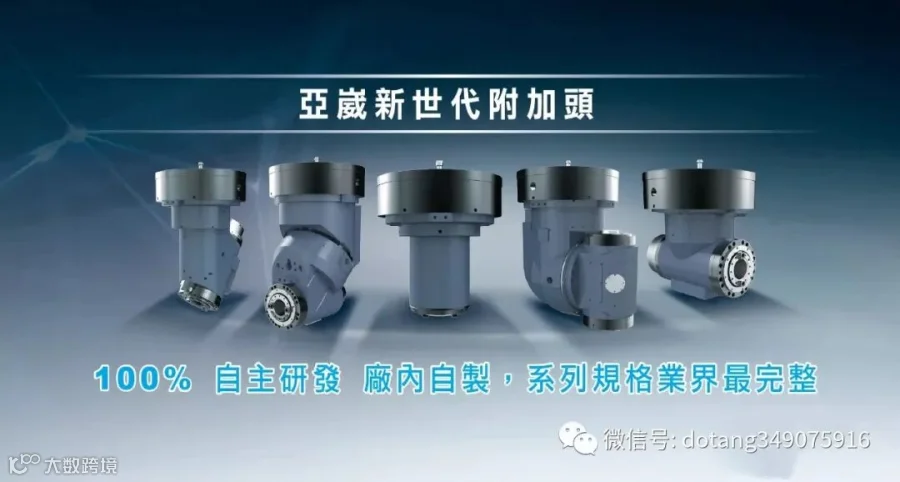

全系列附加頭皆自行研發與組裝,可區分為 35 度頭、 90 度頭、延長頭、萬向頭 (正交型與斜交型),以及研磨頭。

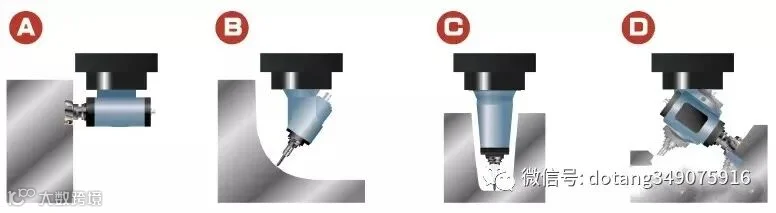

A: 90度附加頭

B: 35度附加頭

C: 延長頭

D: 萬向附加頭 (正交型)


影片最後面在測試機上的附加頭,即為萬向頭 (斜交型)

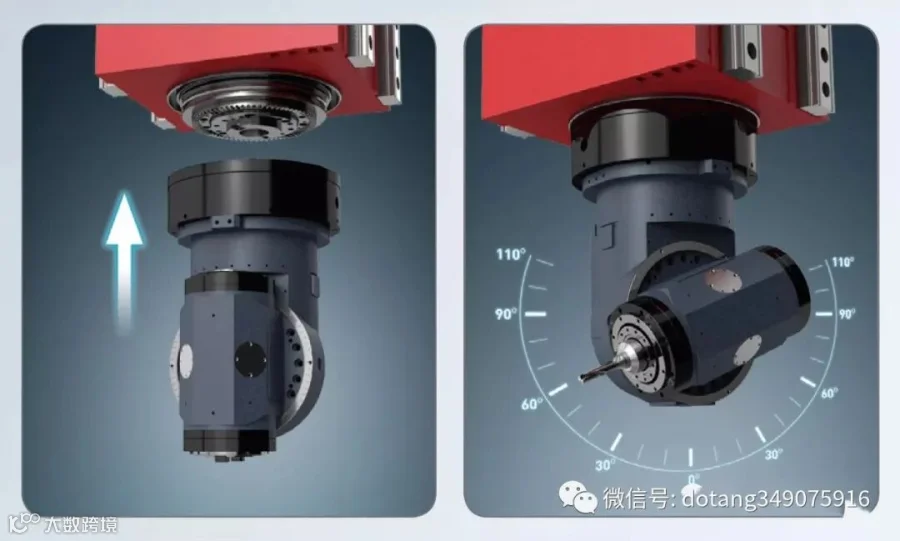

自動化功能/左圖

全系列提供自動鎖頭、自動鎖刀、自動分度定位功能 ( 延長頭不需分度定位 )

最小分度定位/右圖

全系列 A 軸最小分度定位皆可達 5 °2 . 5° 1 ° ( 延長頭不提供 )

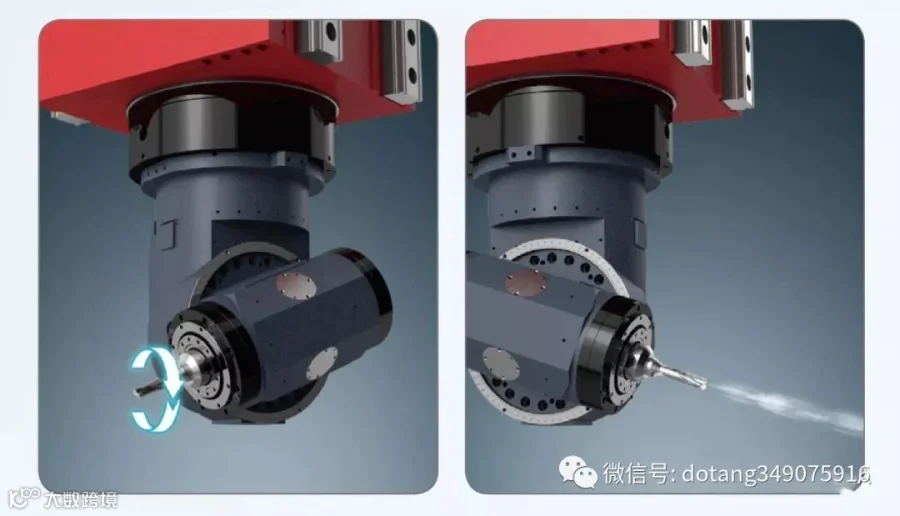

主軸最高轉速/左圖

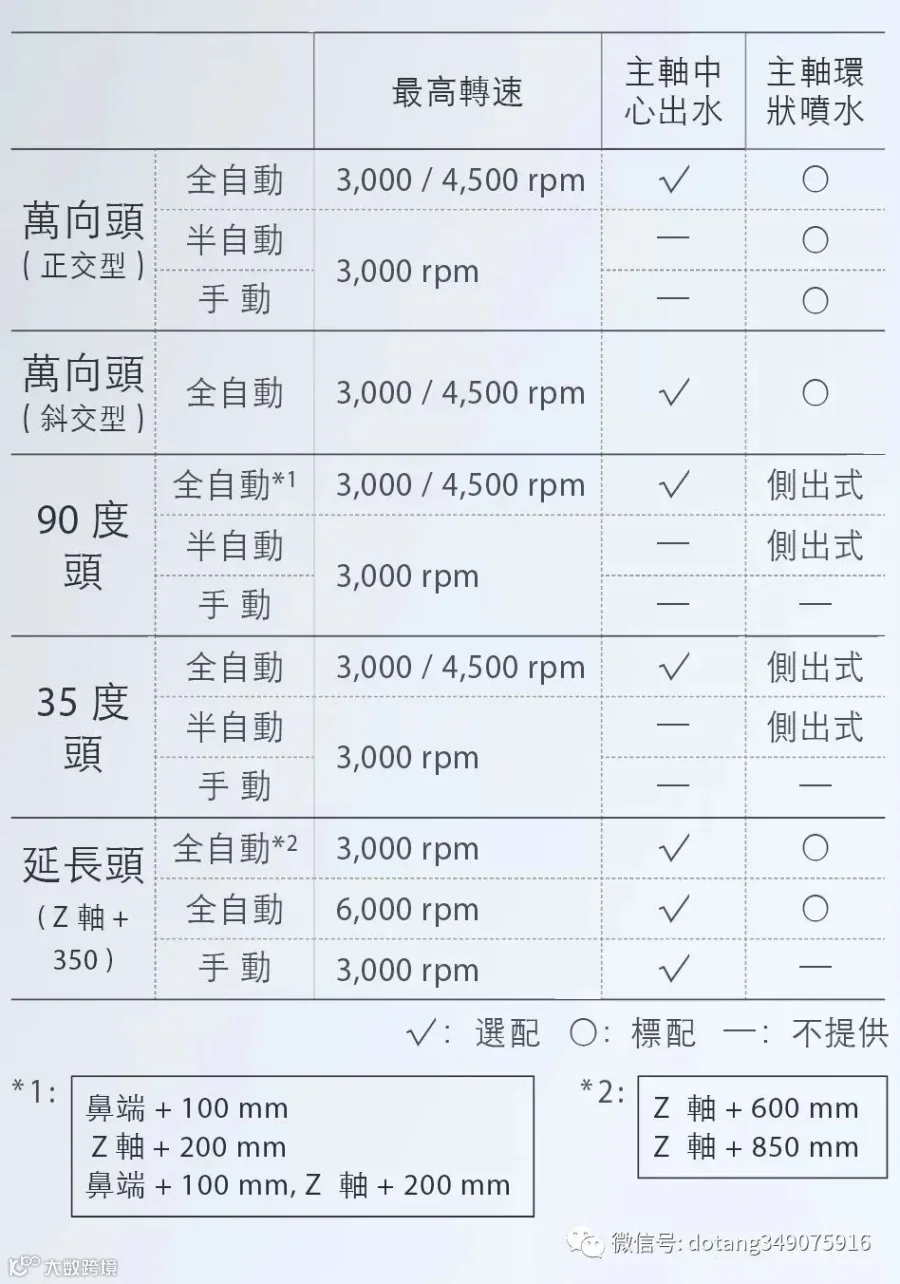

主軸轉速最高可達4, 500 rpm,延長頭更高達 6,000 rpm

主軸中心出水功能/右圖

全系列自動附加頭皆可選配主軸中心出水功能

緊湊的機構設計

緊湊的機構設計,所有迴路管線皆整合於附加頭內部

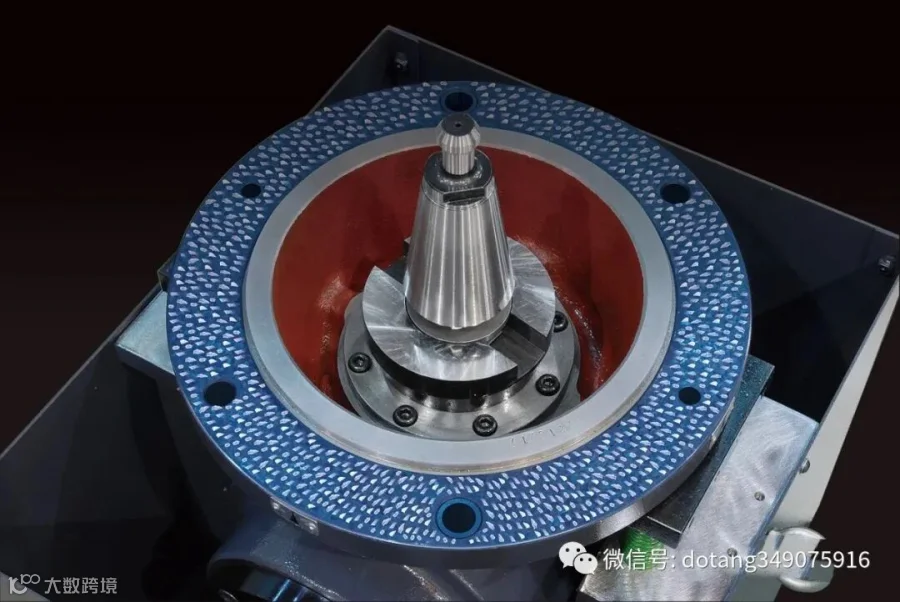

附加頭與頭蓋之結合面皆以手工精密鏟花,採用日製兩片式曲齒離合器精密定位。

相關連結:『鏟花』是機床採購中核心關鍵之一


節省加工時間

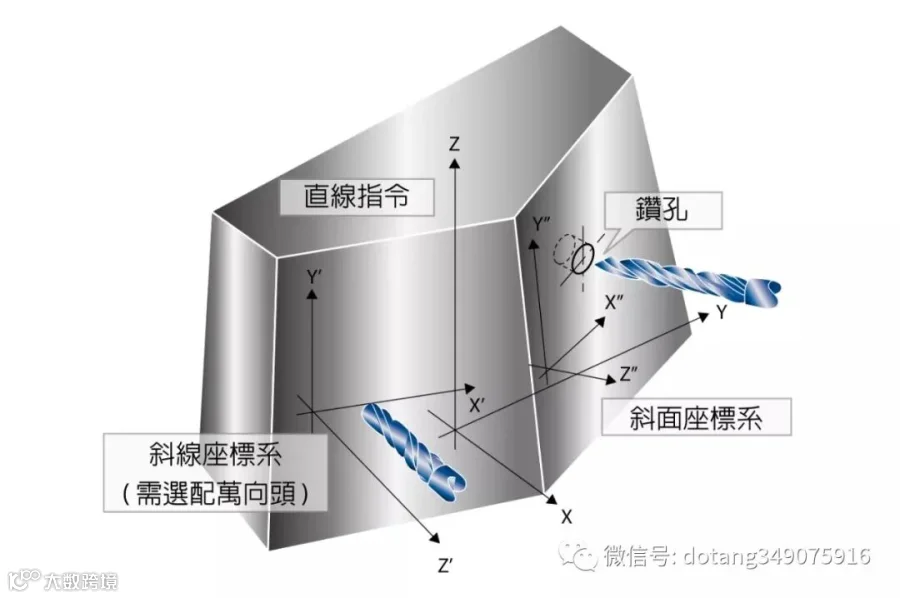

標準五面加工座標轉換系統,可隨加工面的轉換同步變動。

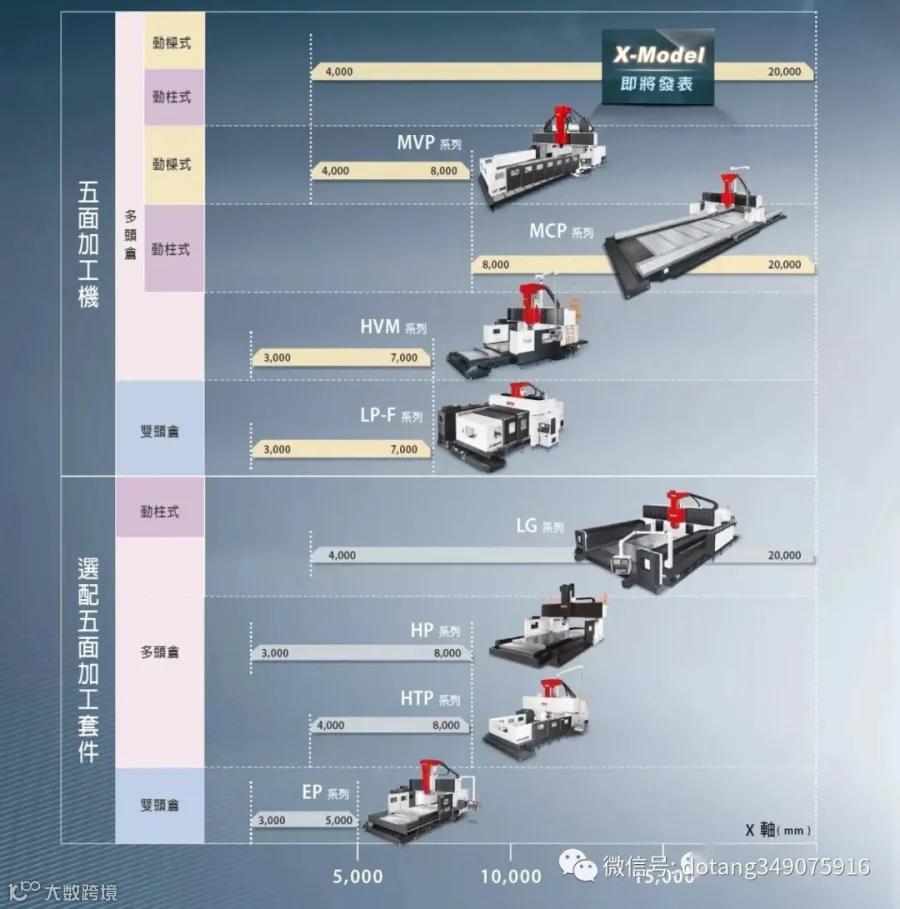

龍門世家/五面龍門加工中心

亞崴多款龍門加工機,可搭載 90餘種模組化附加頭立臥換刀系統多工位且多樣化頭倉設計,從而發揮五面加工機的極大市場優勢。
