小间距LED屏为何贵？5大核心原因精简解析

一、像素密度：成本的核心推手

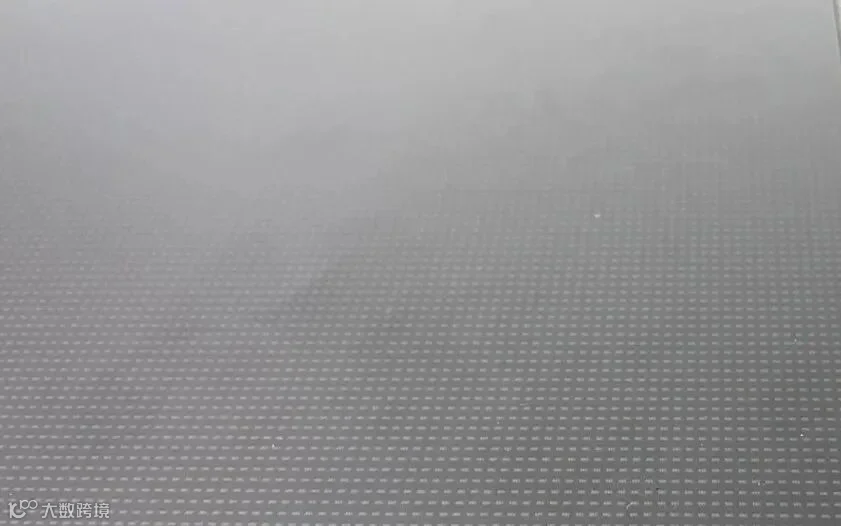

小间距LED屏的核心特点是像素间距极小，单位面积内灯珠数量远多于常规屏，直接推高多层成本：

1. 灯珠成本：需用超小尺寸灯珠，芯片切割、封装工艺更精细，材料纯度与光学性能要求高，单颗灯珠成本上升；

2. 驱动 IC 成本：为实现“单灯单控”（保障画质细腻），IC 用量随灯珠倍增，且需支持高灰度、快响应，芯片制程先进，成本远高于常规 IC；

3. PCB 板成本：需多层基板与超精细布线，保障高频信号稳定传输，设计周期长、工艺复杂，材料与加工成本更高。

二、材料工艺：高规格的成本壁垒

核心材料需满足“高性能、高可靠” 标准，门槛显著高于常规屏：

1. 灯珠材料：高纯度半导体芯片（如蓝宝石衬底氮化镓）、广色域荧光粉（部分依赖进口）、光学级封装胶，材料成本与供应门槛双高；

2. 驱动 IC：集成电源管理、信号校正等功能，设计复杂、研发投入大，先进制程导致生产良率低，成本难降；

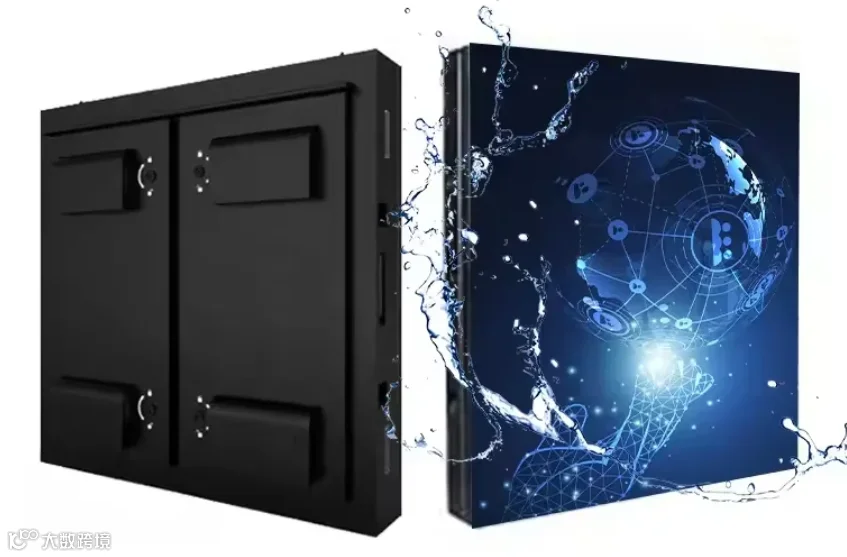

3. 辅助部件：散热、外壳需用高导热/耐腐蚀材料，部分场景需防眩光玻璃等定制件，采购与加工成本高于常规配件。

三、生产环节：高难度与高损耗

生产过程对精度、良率要求苛刻，额外成本突出：

1. 设备与人工：依赖微米级精度的固晶、焊线设备，采购维护成本高；超小部件组装需人工辅助校准，效率低、人工成本高；

2. 良率损耗：微型部件组装容错率低，微小偏差即导致模组报废；测试标准严格（逐点灰度 / 色彩校正），淘汰率高，损耗成本增加；

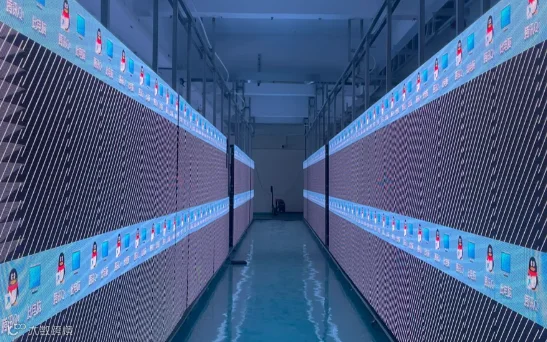

3. 可靠性测试：需通过长期老化、电磁兼容等测试，消耗电能与时间，隐性成本占比高。

四、研发与合规：长期投入的隐性成本

作为技术密集型产品，长期投入难以避免：

1. 研发投入：需持续攻关画质优化、工艺改进（如散热、算法），技术迭代快，研发成本难通过规模快速分摊；

2. 认证与专利：进入高端市场需通过多项国际认证（如低蓝光、电磁兼容），测试费用高；核心技术涉及专利授权，需支付额外费用。

五、应用定位：高端场景的溢价逻辑

小间距屏主打高要求场景，用户愿为性能买单：

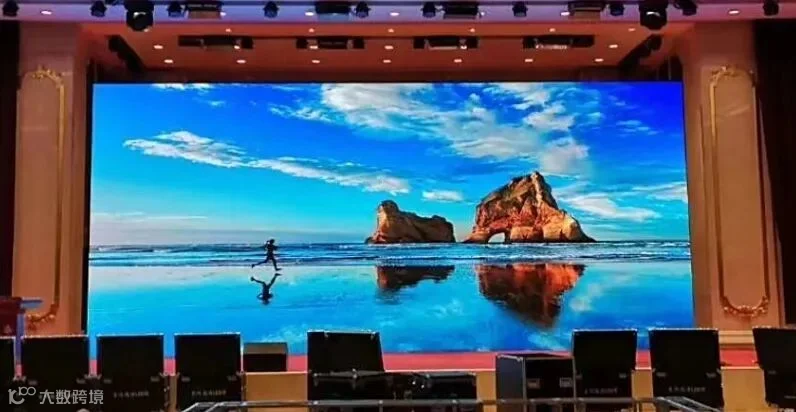

1. 性能溢价：指挥中心、演播室等场景对分辨率、色彩一致性、稳定性要求严苛，常规屏无法替代，形成差异化溢价；

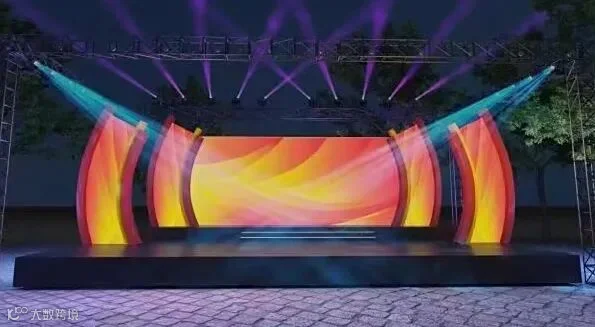

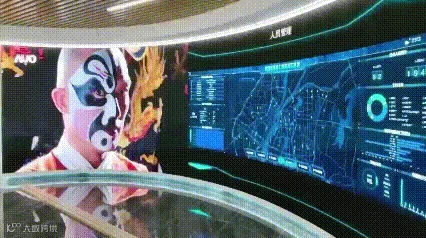

2. 服务成本：异形屏（弧形、球形）需定制设计，周期长、成本高；高端用户要求长质保与上门维护，服务成本分摊到定价中。
