拼接屏嵌入式安装要预留多少尺寸？

拼接屏嵌入式安装，最容易踩的坑就是“尺寸预留不当”——要么预留太小，屏体装不进去、散热受阻；要么预留太大，屏体晃动、缝隙不均，后期返工费时费力，还增加成本。 今天就一次性讲透：拼接屏嵌入式安装的预留尺寸标准、分场景预留方案、核心注意事项，底避开尺寸预留的坑，确保安装一次到位。

很多工程商图省事，直接按屏体尺寸预留凹槽，忽略了2个关键需求，导致后期返工，用通俗的话讲透核心逻辑，新手也能秒懂：

❗ 散热需求：拼接屏长期运行会产生大量热量，预留足够空间，才能让热量顺利散发，避免过热黑屏、光衰过快，这是预留尺寸的核心目的之一；

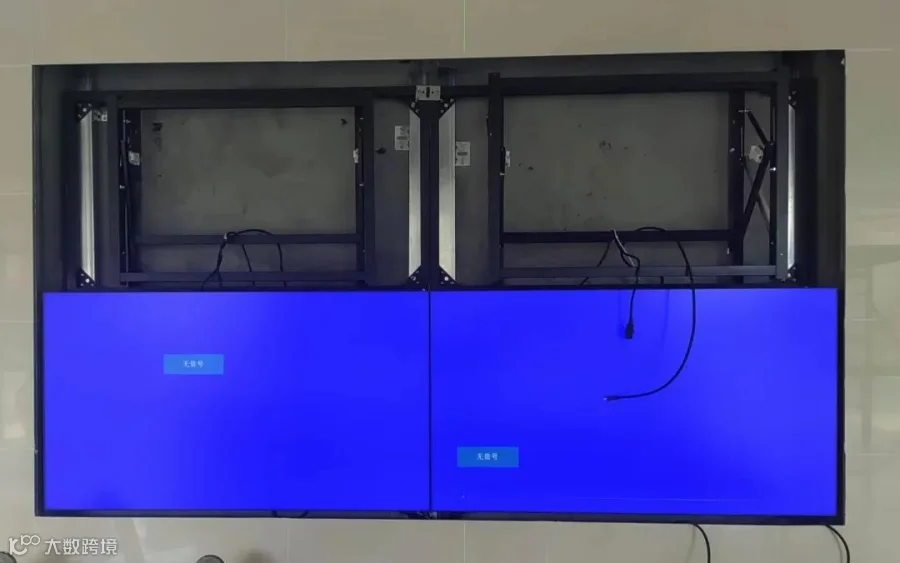

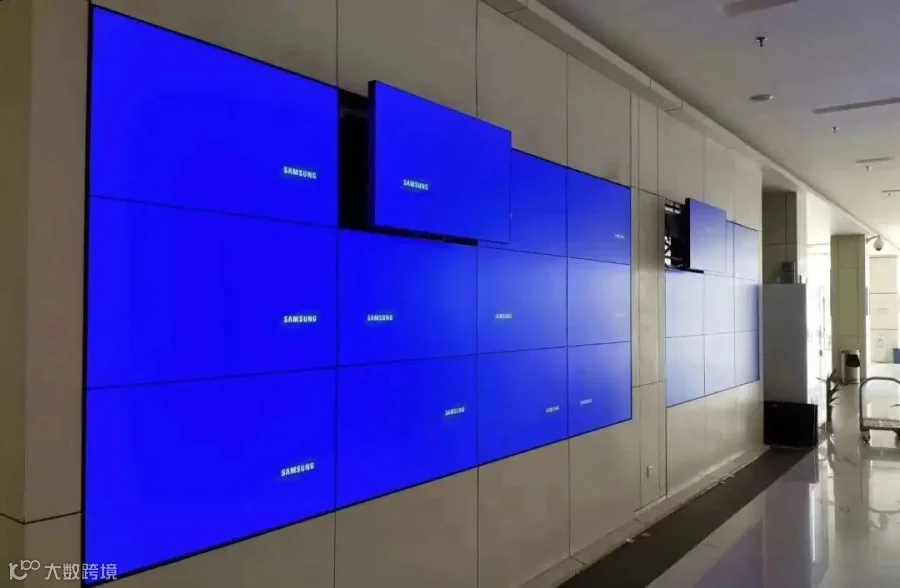

❗ 安装与维护需求：预留空间方便工人安装、调试屏体，后期单块屏出现故障，也能轻松取出更换，无需拆整面墙；

补充：拼接屏嵌入式安装，预留尺寸分为“整体凹槽尺寸”和“单块屏周边预留尺寸”，两者缺一不可，需同时兼顾，不能只算整体、忽略单块。

常规场景（平面嵌入式、46寸/55寸常规屏、3×3及以下拼接组），预留尺寸有固定参考，分门别类拆解，覆盖多数安装需求，无需复杂测算：

1. 单块屏周边预留尺寸（核心关键）

不管拼接多少块，单块屏的上下左右，都要预留固定空间，确保散热和维护：

•左右两侧：各预留2-3cm，用于拼接缝隙调整、线缆布置，避免屏体拼接过紧，无法调试；

•上下两端：各预留2-3cm，用于散热和屏体固定，避免顶部、底部热量堆积；

•背部预留：重点！至少预留15-20cm，用于散热通道、线缆走线和后期维护，这是最容易忽略的点，预留不足会导致散热不良。

2. 整体凹槽尺寸（快速测算）

整体凹槽尺寸=拼接屏总长度+左右额外预留（2-3cm）×2，整体凹槽高度=拼接屏总高度+上下额外预留（2-3cm）×2，举例更直观：

示例：3×3拼接组（单块55寸屏，尺寸约121.3×68.4cm），总长度=121.3×3=363.9cm，总高度=68.4×3=205.2cm；整体凹槽尺寸建议：长368.9-373.9cm（加4-6cm），高210.2-215.2cm（加4-6cm），背部预留20cm。

3. 常见屏种预留参考（极简对照）

屏体尺寸 单块周边预留（左右/上下） 背部预留

46寸（101.8×57.3cm） 2-3cm/2-3cm 15-20cm

55寸（121.3×68.4cm） 2-3cm/2-3cm 15-20cm

65寸（143.9×80.9cm） 3cm/3cm 20cm

不是所有场景都能按常规标准预留，以下3类特殊场景，需针对性调整，避免预留不当：

✅ 弧形嵌入式安装

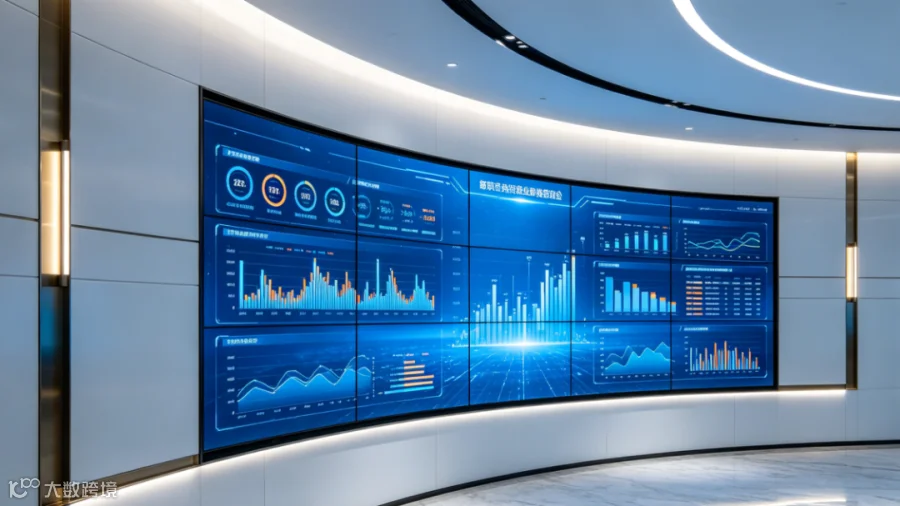

适用场景：弧形拼接屏嵌入式安装，核心需求是适配弧度，避免屏体挤压、弧度生硬。

调整建议：整体凹槽长度比常规多预留3-5cm，单块屏左右预留3-4cm，预留足够空间用于弧度调整，背部预留不变（15-20cm）。

✅ 7×24小时运行场景

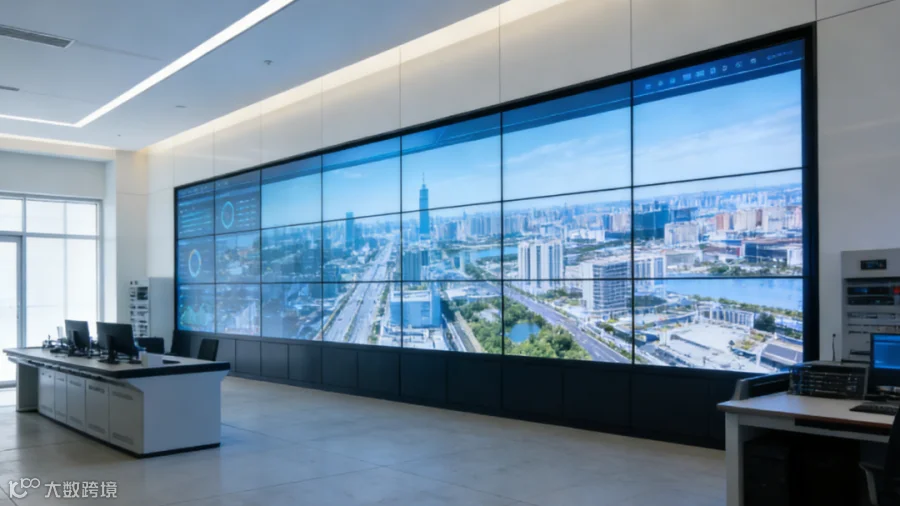

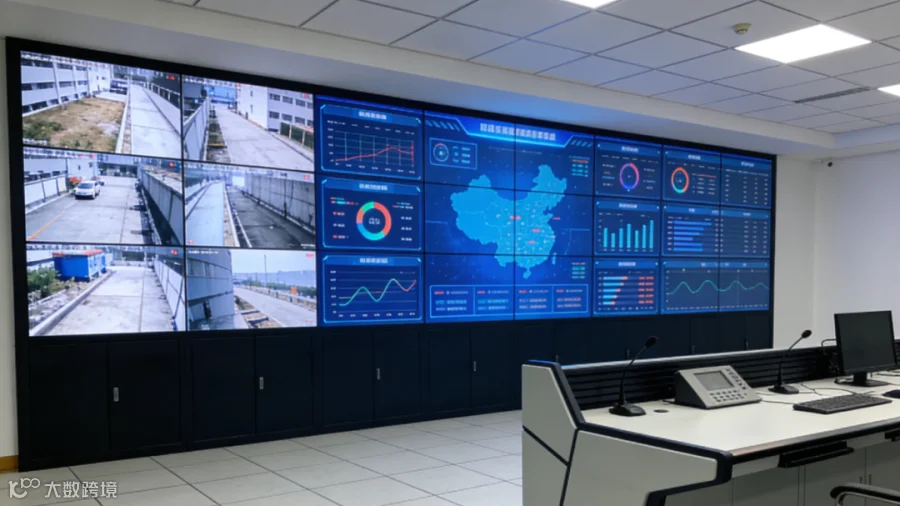

适用场景：监控室、指挥中心，拼接屏长期不间断运行，散热需求更高。

调整建议：背部预留扩大至20-25cm，上下两端预留3-4cm，必要时在凹槽两侧预留散热孔，确保热量顺利散发，避免过热保护。

✅ 小空间场景

适用场景：小型监控室、迷你展厅，空间狭小，无法按常规尺寸预留。

调整建议：单块屏周边可压缩至1.5-2cm，背部预留至少15cm，整体凹槽尺寸比屏体总尺寸大3-5cm，优先保证散热和维护空间，不盲目压缩。

❌误区1：只预留整体尺寸，忽略单块屏周边——导致屏体拼接过紧，无法调试缝隙，后期维护无法取屏；

❌误区2：背部预留不足15cm——散热受阻，长期运行易出现黑屏、光衰，这是最致命的错误；

❌误区3：按屏体净尺寸预留，不考虑边框——拼接屏有边框，忽略边框尺寸，会导致屏体装不进去；

❌误区4：弧形安装按平面标准预留——弧度无法调整，屏体挤压变形，后期返工成本极高。
