导读：我们在土方施工过程中往往需要快速计算混凝土坡面厚度，在实际放线时往往仪器只能看到水平距离和竖向距离，那么我们如

我们在土方施工过程中往往需要快速计算混凝土坡面厚度，在实际放线时往往仪器只能看到水平距离和竖向距离，那么我们如何知道这个点到坡面的垂直距离呢？

这个工具可以进行快速的计算，我们三项已知条件只需要填写一个即可，前提是你已知设计坡比

现在我们举一个实际的例子，已知坡面坡比为1：0.5，坡面混凝土厚度为0.5米，现在老板让你放刷坡的天然砂砾基础坡面，使用RTK放线时你知道平移，设计图纸也仅仅给你了混凝土面的尺寸，如何快速求得天然砂砾的平面距离？？？

图一：坡面全图

已知：1、混凝土上顶面为1.0米，混凝土坡面坡比为1：0.5，混凝土厚度为0.5米，顶面混凝土与天然砂砾高差为0.5米。

则：按照坡比得出天然砂砾顶面至混凝土坡面长度为1.0+0.5*0.5=1.25米

图二：红色标记线长度为1.25米

使用工具计算

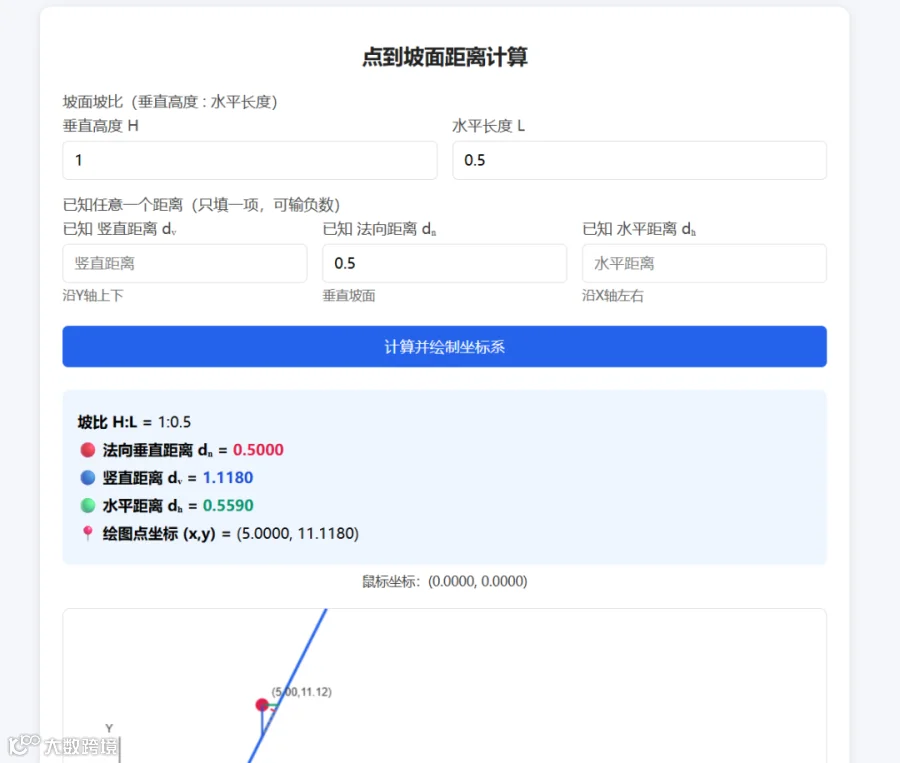

图三：使用计算工具，快速求得需要的计算项

通过使用工具求得：水平距离为0.559米

则天然砂砾顶面宽度为1.25-0.559=0.691

图四：天然砂砾的顶面

有了这个基础计算，我们可以通过设计给的坡比快速计算天然砂砾底面的长度：0.691+1.5*0.5=1.441米；这样我们通过偏距就可以快速放样出天然砂砾的顶面和底面。

举一反三：如果老板让你调整混凝土的厚度呢？大家可以思考如何进行计算和放样。

留下个思考题：经项目部决定，混凝土厚度增加10公分，请计算混凝土面顶面和底面的水平（偏距）距离是多少？

需要答案请回复：答案
