锡膏焊接气泡（空洞）形成机理与改善方向

一、气泡形成机理

焊点气泡的本质是气体被包裹在熔融焊料中，冷却后形成的空穴。形成过程分为三个阶段：

1. 气体生成

• 助焊剂高温裂解
  ：助焊剂中的有机物（松香衍生物等）在200℃+高温下裂解，产生CO₂、H₂O等气体
• 水分汽化
  ：锡膏或PCB/元件吸潮，焊接时水汽膨胀（体积膨胀1700倍）
• 表面氧化反应
  ：焊粉氧化层与助焊剂反应生成气体
• 元件封装释气
  ：BGA、QFN等封装内部的气体受热膨胀

2. 气体迁移与被困

• 表面张力是关键
  ：无铅焊料（如SAC305）表面张力达4.6×10⁻³ N/260℃，远高于有铅焊料，气泡更难逸出
• 无铅焊料三重不利
  ：比重小 + 表面张力大 + 熔点高 → 气泡很难逃逸
• 焊盘/元件覆盖
  ：气泡上浮被阻挡，气体被困在焊点内部

3. 凝固形成空洞

• 焊料冷却凝固时，气体无法逸出，形成空洞

二、关键影响因素

三、改善方向与措施

第一层：源头控制（成本最低、效果显著）

1. 锡膏管理

• 储存：0-10℃冷藏、湿度≤60%
• 回温：使用前室温放置4小时以上（"四小时规则"）
• 搅拌：充分搅拌3-5分钟（2000rpm）

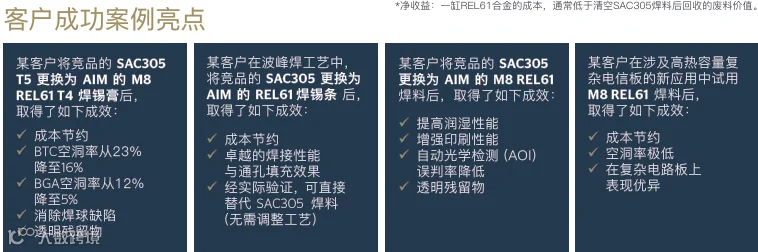

• 选用：低空洞率锡膏 + 合适颗粒度（精密焊接选Type 5-6）

2. PCB与元件预处理

• 烘烤除湿：125℃烘烤4-8小时（IPC-1601标准）
• 防潮存储：真空包装，开封后存放于<10%RH干燥柜
• 来料检验：检查焊盘镀层无孔隙、氧化层厚度

3. 钢网优化设计

• 开口设计：面积比为焊盘的80%-90%
• 增加排气通道：QFN等大面积焊盘采用网格状分割
• 阶梯/微蚀刻钢网：局部增加锡膏量，提供更大气体逸出空间

第二层：工艺过程控制

1. 回流温度曲线优化（以锡膏供应商推荐参数为依据调整）

2. 印刷工艺控制

• 刮刀压力：2-6kg/cm²（避免过大卷入空气）
• 印刷速度：20-50mm/s（高速不利于排气）
• SPI检测：实时监控印刷质量，CV值<5%

3. 氮气保护回流焊

• 氧气浓度控制：<100ppm（理想）
• 作用：减少氧化、降低焊料表面张力、改善流动性

第三层：先进工艺（终极手段）

真空回流焊

• 原理：在焊料熔融状态抽取高真空（10⁻² mbar），利用压差强制排气
• 效果：空洞率可降至1%以下
• 适用场景：汽车功率模块、军工、航天等高可靠性要求
• 成本：设备投资和运营成本极高

四、检测与标准

五、问题排查优先级

遇到气泡问题时，建议按以下顺序排查：

1. 实测回流曲线
    → 检查恒温区时间和升温速率
2. 检查PCB/元件烘烤记录
    → 是否按规范处理
3. 锡膏状态检查
    → 回温时间、搅拌情况、使用时长
4. X-Ray首件检测
    → 确认空洞位置和比例
5. 钢网设计复核
    → 特别是Via-in-Pad区域
6. 考虑升级锡膏或启用氮气保护
    → 如以上均正常
