工具更新：扇形弦长计算工具

匠们网

2026-04-27

导读：当我们在施工过程中遇见图片所示圆曲线段护坡施工时，下口均分一定长度L0=3，上口L1应该是多少？

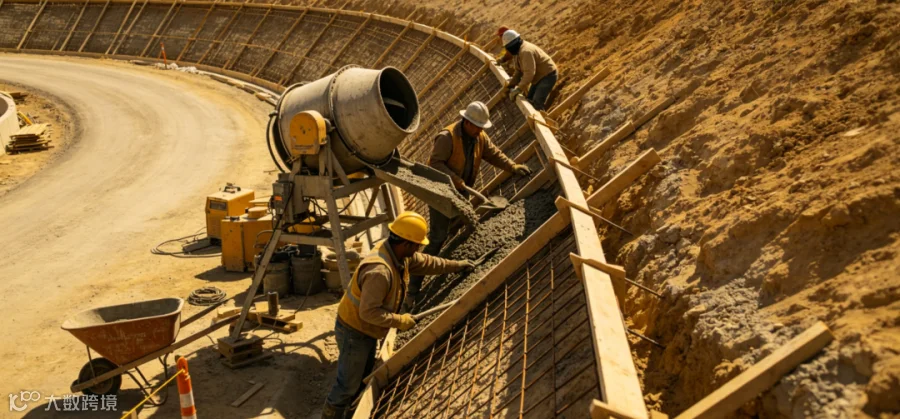

当我们在施工过程中遇见图片所示圆曲线段护坡施工时，下口均分一定长度L0=3，上口L1应该是多少？手动计算比较麻烦，我们特意制作一个计算器进行快速计算。

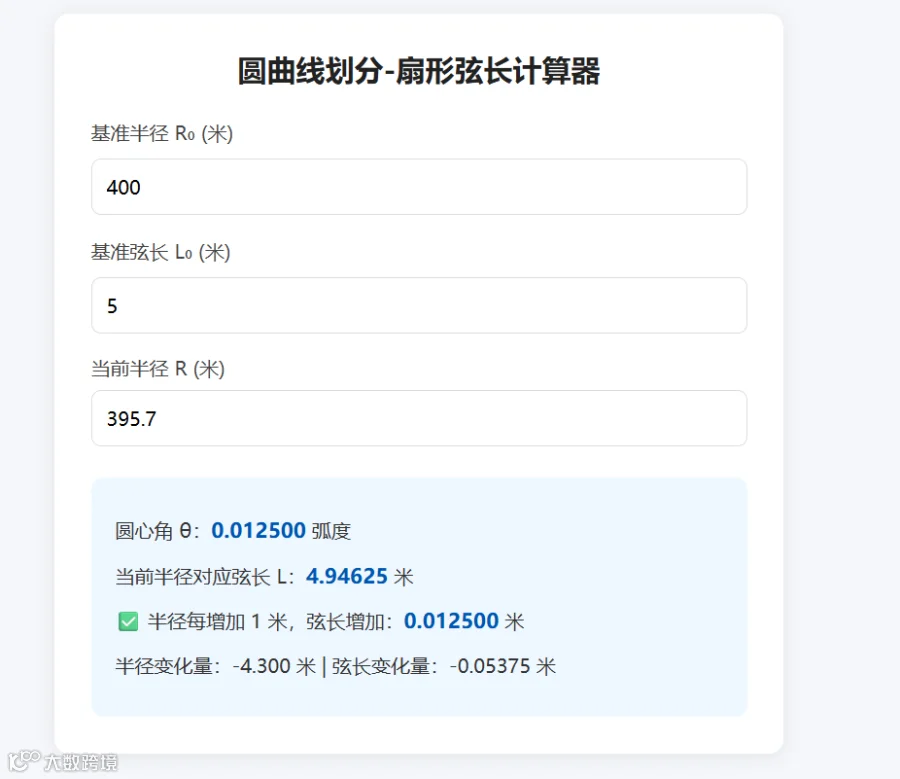

计算器根据输入数据实时显示结果。

应用举例：

已知条件为1、放样路段交点对应的圆曲线半径R（此处举例400）；2、边坡上口偏距M1（此处举例400）；3、边坡下口偏距M2（此处举例395.7）；4、基准半径R0（此处举例400）的选择（可以选择上口或者下口）；5、基准弦长选择L0（此处举例5）；

求解另一（上口或者下口的弦长L1）？

基础半径和基础弦长就是你选择的上口或者下口，因为此例选择的是从道路中心线开始刷坡（随意定的），所以偏距不参与计算，如果是从道路边线开始则基准半径就要用交点圆曲线半径减去偏距的绝对值作为基准半径，弦长就是你安装设计要求进行的分段，比如此案例，我用的道路中心线作为上口且进行5米分段，偏距4.3作为道路边坡下口进行分段间距进行计算，由计算器结果可知弦长为4.94625米。

意思这个边坡进行支模时，上口两条槽钢的间距为5米，则下口的间距要为≈4.95米，下口要内缩至4.95米。则每边0.05/2=0.025米，槽钢的下脚要同时内缩2.5公分，半径差值越大内缩越明显！！

同时该计算器还计算了基准半径已知的情况下每增加一米半径对应的弦长增常量，大家可以根据工程实际情况进行计算体验。

使用工具
