对角拧紧比顺序拧紧就一定好吗？ 超声波测试给你呈现答案！

API是美国石油学会（American Petroleum Institute）的英文缩写。API建于1919年，是美国第一家国家级的商业协会，也是全世界范围内最早、最成功的制定标准的商会之一。本次测试为API学会验证油管法兰螺栓拧紧顺序的案例。

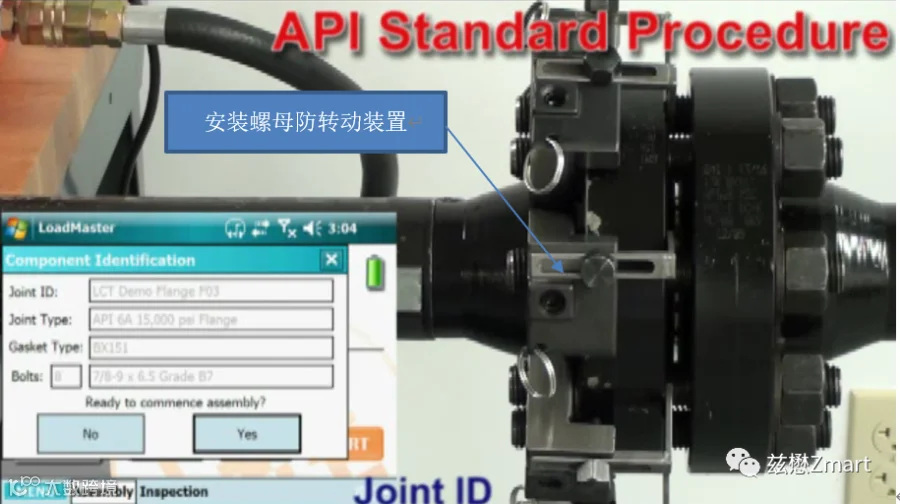

安装螺母防转动装置，防止拧紧时候螺母转动，螺栓已贴超声波的陶瓷贴片，用于拧紧时候直接测出螺栓的轴力，通过气动扳手就可以拧紧到设定的轴力要求

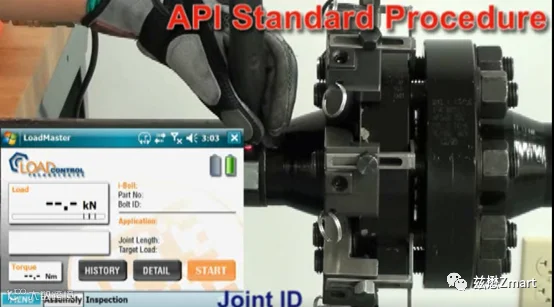

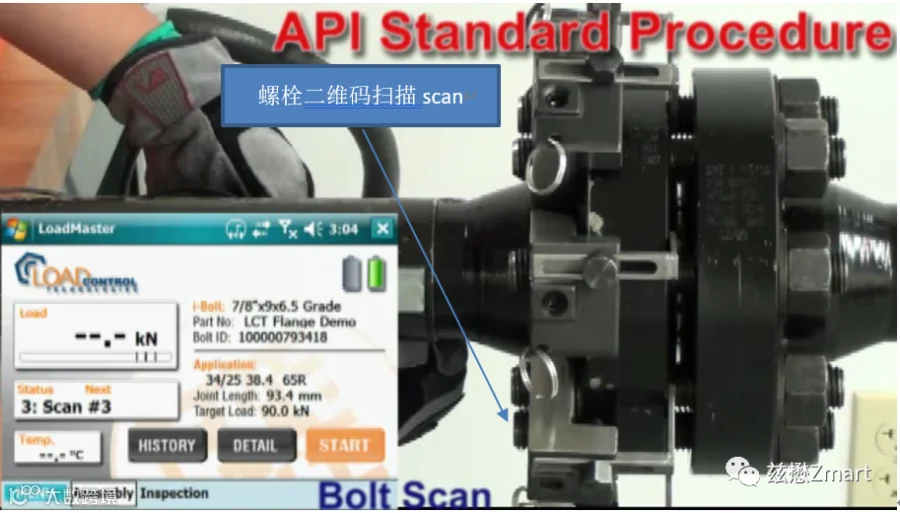

扫描各个螺栓的二维码，识别每一个螺栓

第一种方案

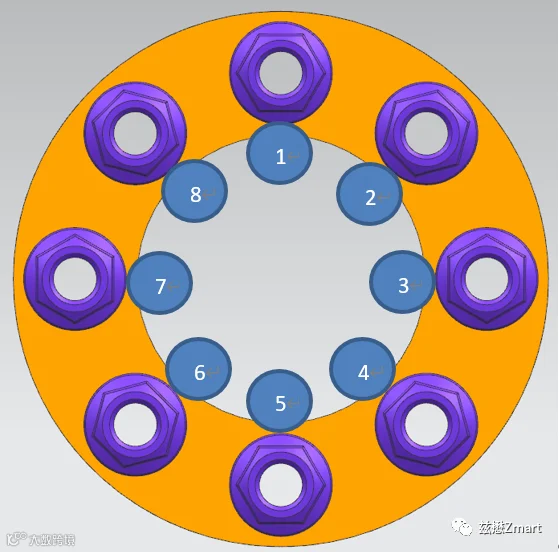

star对角拧紧顺序（1→5→7→3→8→4→6→2），如下图具体拧紧工艺：

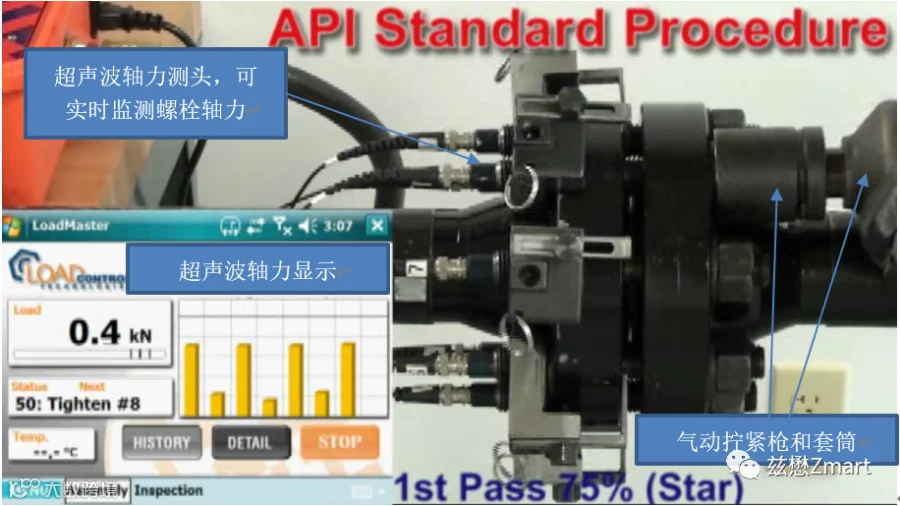

1、 拧紧到约75%的轴力，即按照star对角拧紧顺序首先拧紧到80kN：

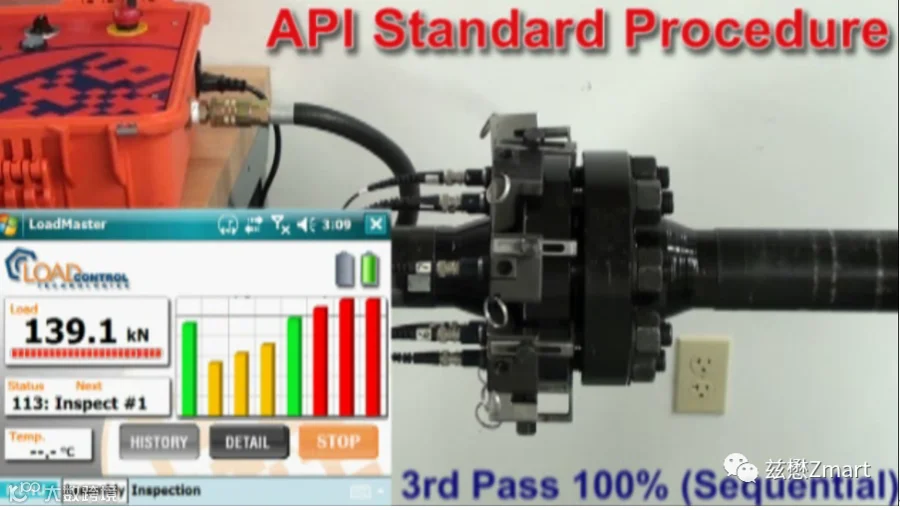

2、 拧紧到100%的轴力，即按照star对角拧紧顺序拧紧到108kN，拧紧完毕后7,8,9三个螺栓轴力超过设定轴力108kN，2,3,4三个螺栓轴力远低于设定轴力108kN要求，因此，再次对没有达到108kN的轴力进行拧紧。

3、 通过超声波设备检测每个螺栓的轴力，对1,2,3,4四个没有达到108kN的螺栓进行复紧到108kN一次

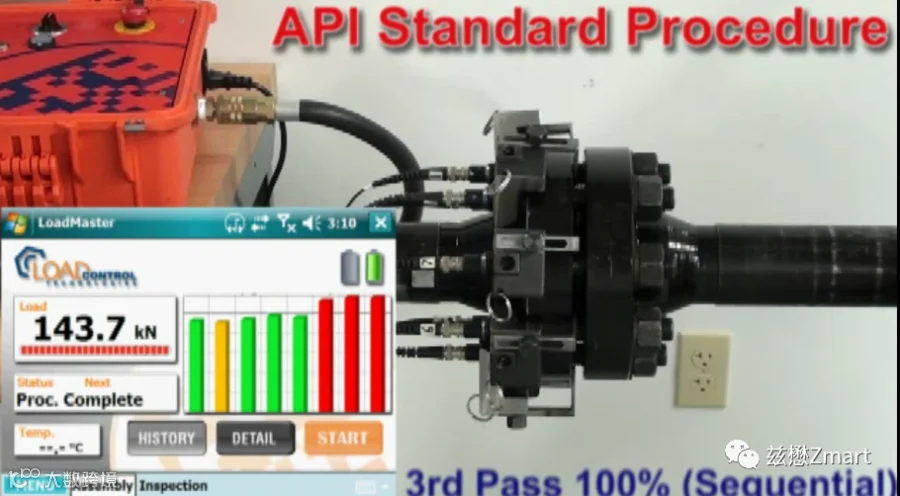

最终通过star对角拧紧，拧紧三次后螺栓的轴力基本能够达到108kN的要求，但是6，7，8三个螺栓轴力明显太高，超出设定要求，2一个螺栓轴力比设定轴力108kN稍低。由此可见，对角拧紧轴力结果不是太稳定，超高设计轴力要求的螺栓有拧断的风险。

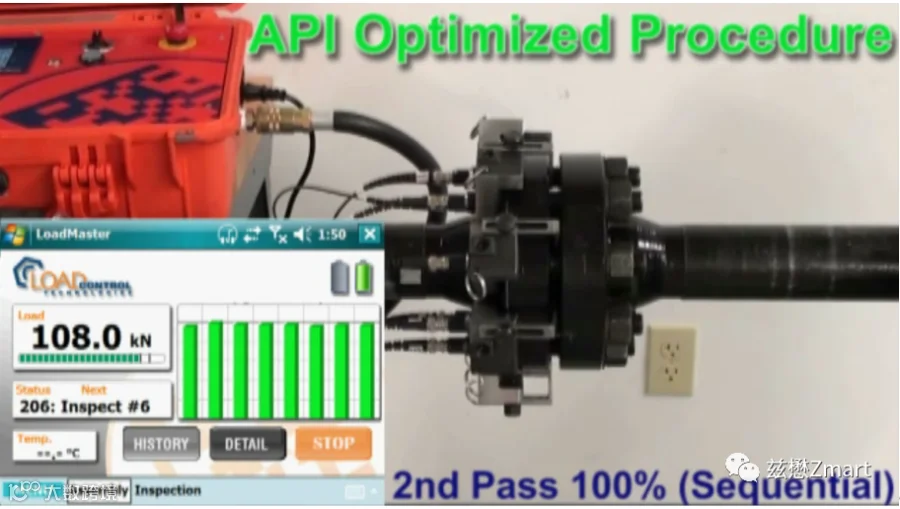

顺序拧紧，拧紧两次：

由此可见，螺栓组拧紧顺序也不是唯一的，不一定就是对角拧紧轴力结果就更好，需要通过实际的工艺验证，并加上类似超声波设备测试轴力的方法，通过试验验证制定出合理的拧紧工艺，拧紧顺序。只有这样，螺栓组的拧紧轴力才能达到非常好的精度和均匀性。
