VDI2230是什么？
VDI2230是德国工程师协会发布的指南，主要用来计算校核高强度螺栓连接的安全。此方法用于工程实践已超过25年，并被广泛认可及引用。
VDI2230包含两部分，Part1阐述单颗高强螺栓的计算方法，Part2 (2011年首次发布) 阐述多螺栓连接理论及仿真分析方法。
VDI2230计算流程
作者根据不同的场景介绍了相应的计算方法。大家请自行对号入座。
场景一：
[基础级] 无实测数据，无仿真条件
此情况下的计算方法将使你获得更可靠的计算结果。

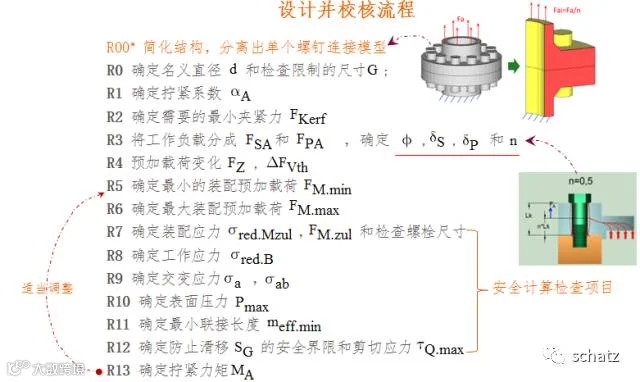

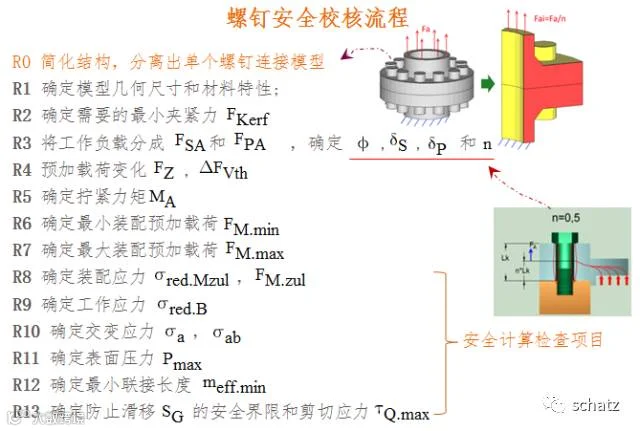

A． 新设计一个螺栓连接，执行图一的R00-R13步骤即可。（其中R00 为 作者新增的）
B． 对现成设计进行校核，执行图二的R0-R13步骤即可。（作者对某些步骤进行了相应调整）

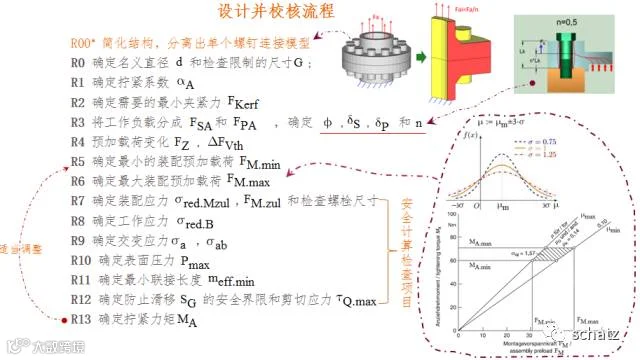

场景二：
[进阶级] 具有摩擦数据、扭矩轴力等实测数据。（这些数据一般可通过“螺栓紧固测试的装备”获得）
此情况下的计算方法将使你获得十分可靠的计算结果！
注意：设计校核流程只针对场景一中的A情况进行了讨论，B情况同理亦然。

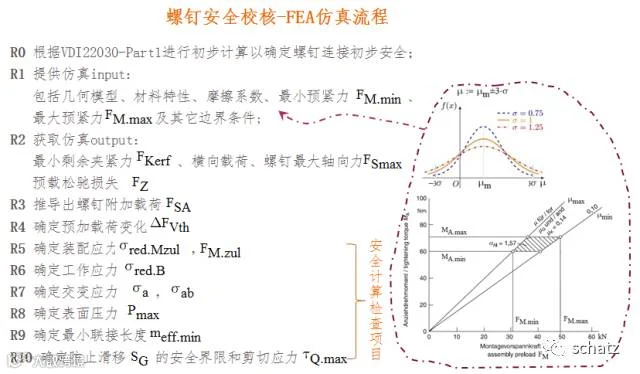

场景三：
[高级] 具有场景二的实测数据+FEA仿真数据 此情况下的计算方法将使你获得绝对可靠的计算结果！

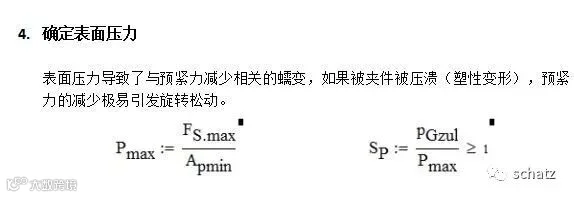

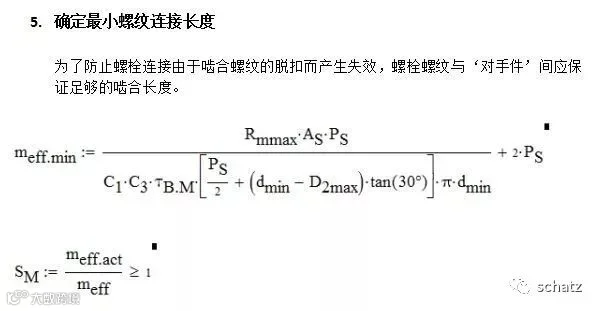

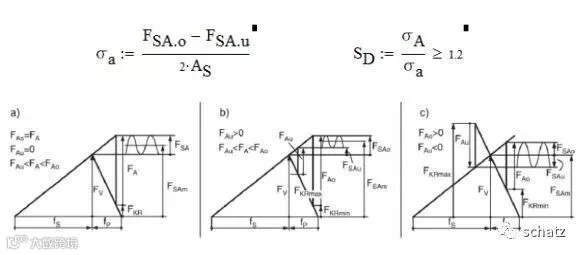

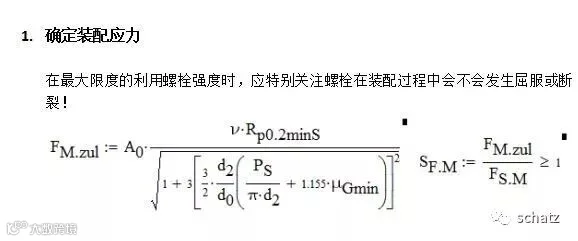

VDI2230检查项目背后的‘故事’
校核方法掌握之后，你是不是想问为什么要进行上述几项的检查与校核呢？读完下面的关键要点，你的疑惑将会消除。
VDI2230小讲堂
Q1
VDI2230的计算模型基于螺栓的弹性变形理论，对于塑性变形紧固的应用场合（如角度紧固法、扭矩斜率法），如何来进行分析计算呢？
A1
常规5项检查项目的上述数学公式表明前3项已无意义，此时摩擦系数已不再成为影响和预测螺栓应力的主导因素，但VDI2230的其它基本理论与分析手段依然适用或仍有借签意义。这种情况下，螺栓轴力实测的方法成为必要的补充手段，如贴应变片法、超声波测轴力法、压力垫片法等。
Q2: 在运输或工作温度很高的情况下，哪些问题应当加以特别注意？
Q3: 如何进行有效防松？
Q4: VDI2230哪些理论依据可以指导防松？
Q5: 最新防松技术与产品如何？
Q6: 如何提高螺栓连接的疲劳寿命？
求知之路道阻且长，
我们期待你的无限可能！
若您有任何疑惑，可发送邮件至ust@zwick.de咨询。
欲知答案，请持续关注Schatz拧紧技术研讨会相关动态。
