新能源汽车作为国家重点战略，近年在政府大量投放的“养料”中，野蛮生长。众多新能源企业也如雨后春笋，纷纷冒头，遍布林间。由于目前整个产业走在世界前列，因此并无任何借鉴经验，对车辆的自主设计提出了更高要求，尤其对基础环节的设计要求特别高，例如与安全息息相关的螺栓连接的设计。
某新能源汽车企业在新车路试时，发现：1、汽车底盘拖拽臂和控制臂螺栓会有松动发生。2、两处连接中间有套管存在，套管在运动过程中会受到横向载荷，极易发生松动。该公司决定对拧紧工艺进行验证和重新开发，委托华测的连接实验室进行拧紧工艺检测和分析。

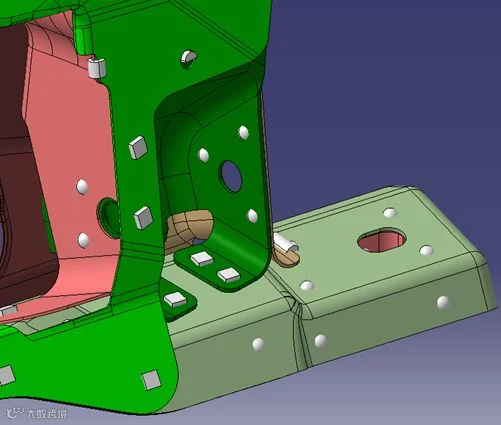

控制臂安装点

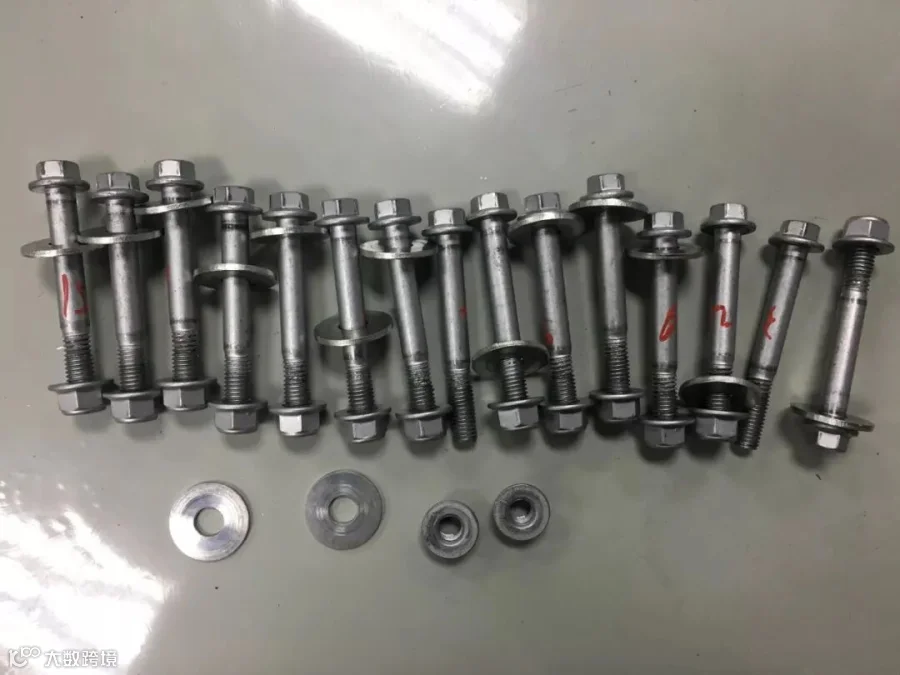

测试螺栓
华测于2018年4月成立的连接实验室专攻“紧固连接”检测，实验室全系列螺栓检测设备由紧固专家兹懋提供，包括：全系列德国进口Kistler品牌（原Schatz）螺栓连接检测设备，ECM全自动光学螺栓尺寸测量仪、进口超声波轴力测量仪、Zwick高频疲劳试验机。
首先，对客户出现的问题进行初步分析，从拧紧工艺的角度出发，该两处问题的原因可能为：
1、拧紧过程中的预紧力不足
2、套管与零件的材料摩擦系数小
客户选择从原因1：“预紧力可能不足”进行分析。
选用设备：
1、500Nm模拟装配系统+LCT超声波轴力测量仪
2、ECM全自动光学螺栓尺寸测量仪

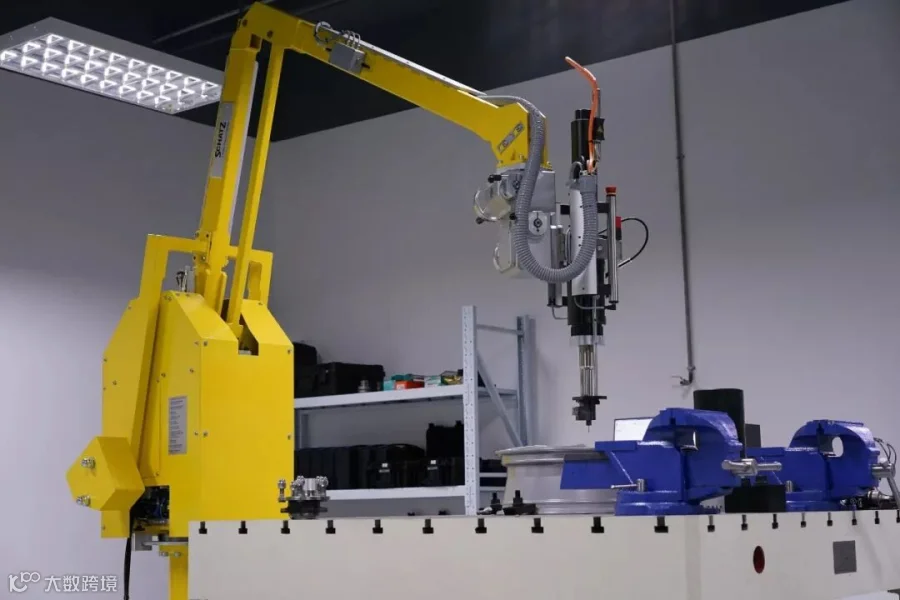

500Nm模拟装配系统+LCT超声波轴力测量仪

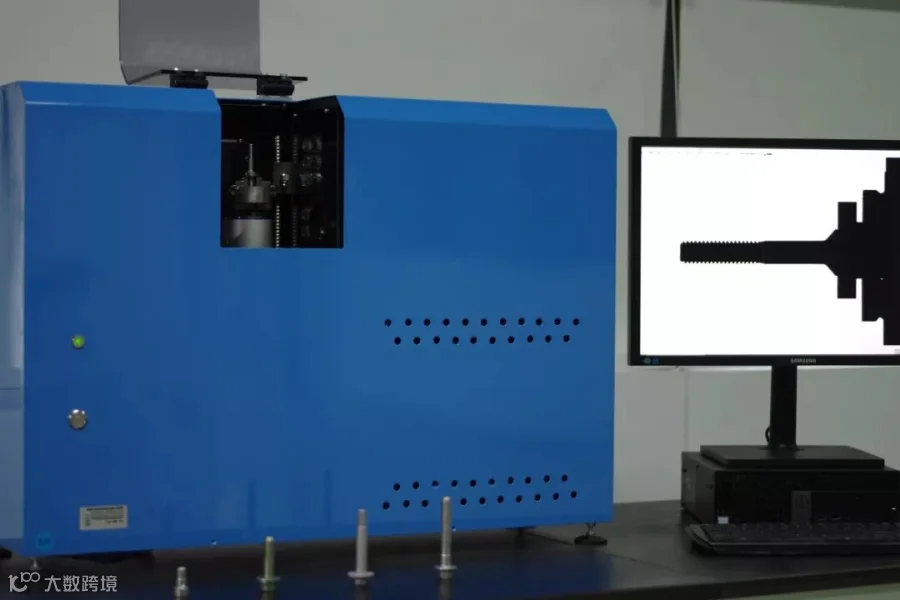

ECM全自动光学螺栓尺寸测量仪
试验准备：
1、使用超声波测轴力，需要先进行螺栓加工，将螺栓两端磨平并在一端贴片。
2、再对螺栓进行标定。从标定曲线来看，螺栓的批次稳定。
3、完成贴片和标定后，即可使用超声波实时测得装配轴力。

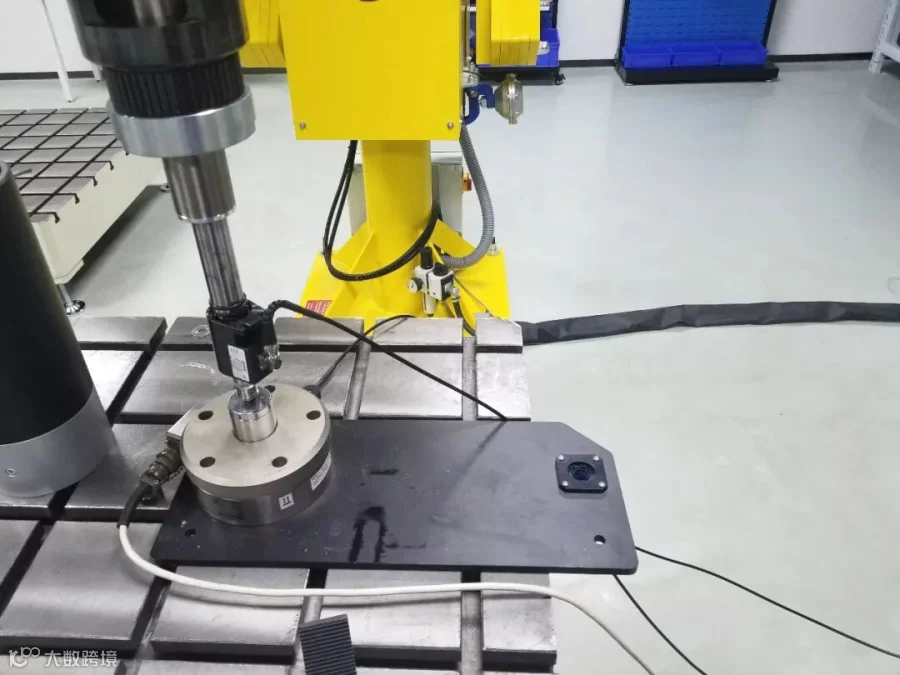

超声波标定
试验过程：
使用500Nm模拟装配系统对底盘零件进行模拟装配，配合超声波轴力测量仪获得实时装配曲线（扭矩-转角曲线、夹紧力-转角曲线、扭矩-夹紧力曲线）。

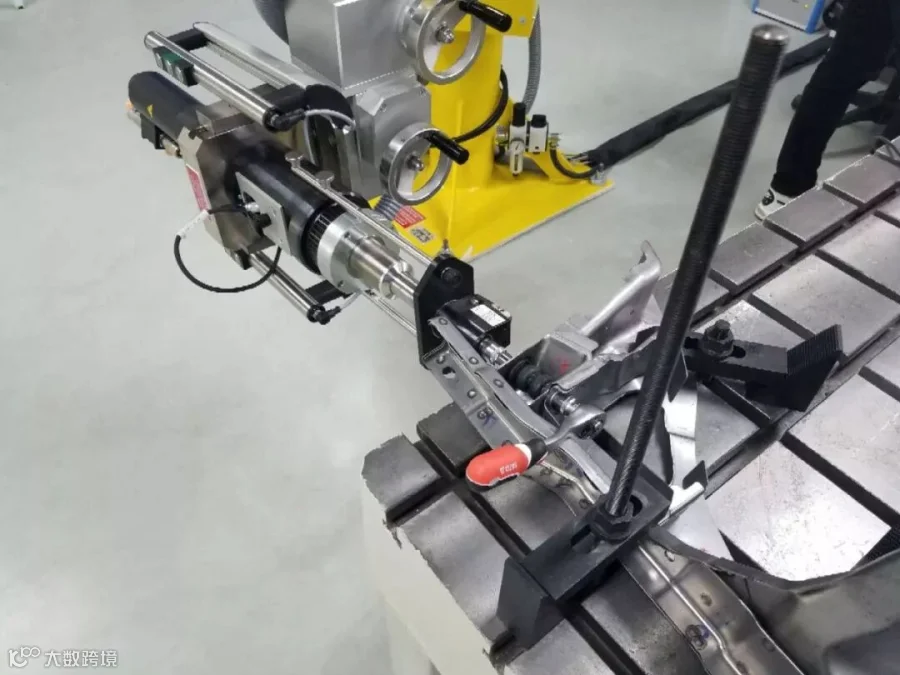

模拟装配过程
扭矩-转角曲线
夹紧力-转角曲线
扭矩-夹紧力曲线
测试结果及分析：
1、在过屈服拧紧后会出现黏滑效应（扭矩-转角曲线中，过屈服后扭矩上下震荡），原因是后期摩擦系数较大，不建议以扭矩+转角法进行工艺拧紧。
2、螺栓在拆卸后发现肉眼可见弯曲，用ECM尺寸测量仪发现弯曲角度在10度左右。说明零件孔的位置有一定偏差。
3、通过测得的扭矩与轴力关系，客户可以根据设计的轴力大小来确定拧紧扭矩
