螺栓不常用标准螺纹的摩擦系数如何设置？
>

螺栓不常用标准螺纹的摩擦系数如何设置？

螺栓不常用标准螺纹的摩擦系数如何设置？ 兹懋Zmart
2021-12-10
2
导读：有一些特殊的螺纹规格，例如M9x1.25，M11x1.5等，这些螺纹规格都不是常用的螺纹规格。对于这些非正常的螺纹规格，怎么进行设置呢？







01

摩擦系数测试标准

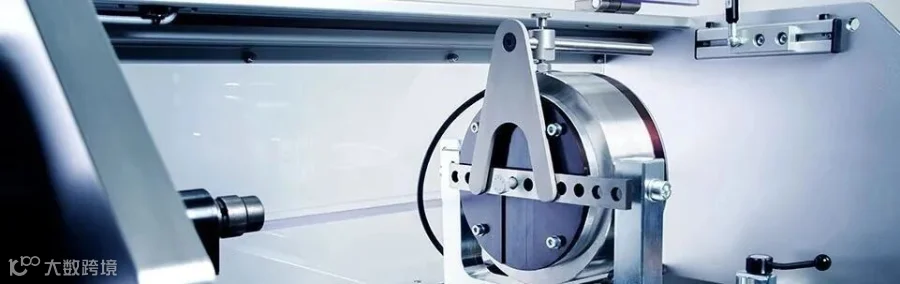

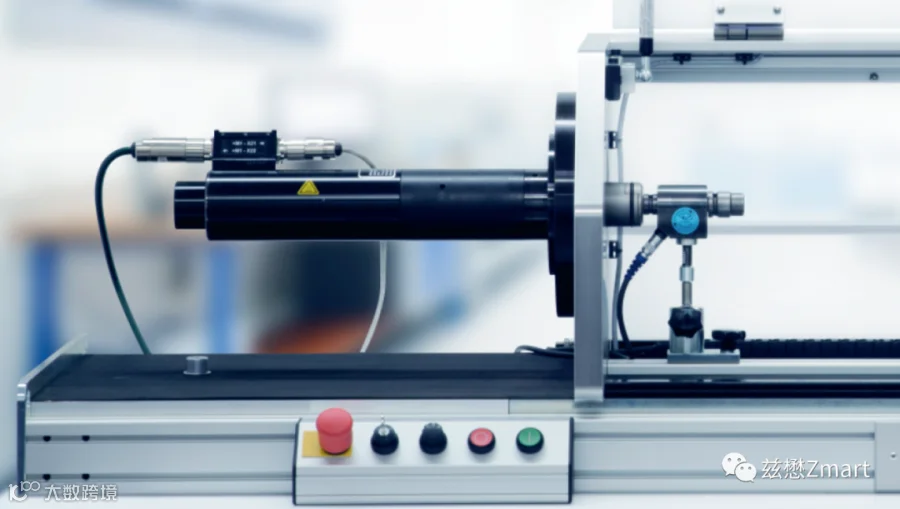

螺栓摩擦系数测试标准一般按照ISO 16047进行，在Zmart（兹懋）摩擦系数试验机上可以进行螺栓摩擦系数测试。


总摩擦系数计算公式如下：


螺纹摩擦系数计算公式如下：


支撑面摩擦系数计算公式如下：

从上面公式可以看出，跟螺纹相关的参数主要有螺纹螺距p，螺纹中径d2，所以，这两个参数需要在摩擦系数试验机的程序中进行设定方能得出要求的摩擦系数。


02

非正常标准螺纹规格

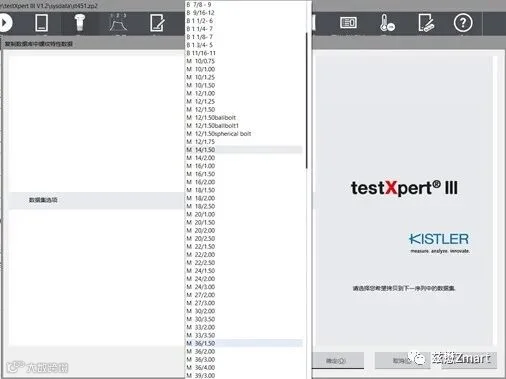

在Zmart摩擦系数试验机的testxpert可以直接选取常见的一些螺纹规格，如下图：


有些客户，特别是发动机的相关客户，会有一些特殊的螺纹规格，例如M9x1.25，M11x1.5等，这些螺纹规格都不是常用的螺纹规格。对于这些非正常的螺纹规格，怎么进行设置呢？
分析螺纹规格可以发现，在摩擦系数试验机中螺纹相关的参数主要有：螺纹特性数据，螺距，螺纹中径，螺纹角（米制螺纹都是按照60°），标称直径等5个参数，特别是螺距，螺纹中径，标称直径3个参数是跟螺纹摩擦系数计算相关的，需要完成这3个相关的参数设置即可。



以M 11x1.5的非正常螺纹设置为例，先设置一个螺纹规格M 11/1.5，螺距设置为1.5mm，螺纹中径设置为10.026mm，标称直径设置为11mm，即可新增一个非正常的螺纹规格M11x1.5。


03

不知道中径怎么办？

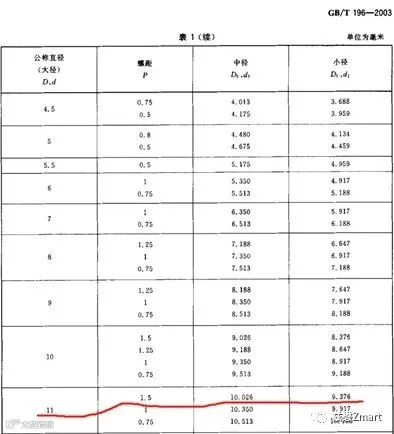

非标螺纹中径基本尺寸可以查螺纹标准GB/T 196。

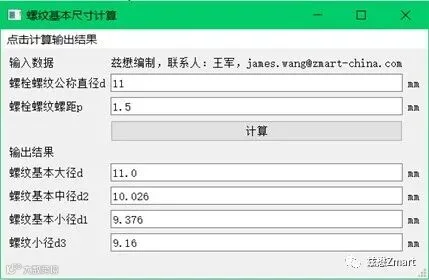

不想查标准怎么办？兹懋给你一个终极解决方案，直接输入螺纹公称直径和螺距就可以计算出螺纹的相关尺寸，包括螺纹基本大径d，螺纹基本中径d2，螺纹基本小径d1，如果大家在计算拧紧扭矩，螺栓屈服预紧力等情况下，还会用到螺纹小径d3，Zmart兹懋可以给大家编制了一个螺纹尺寸计算的小程序。

如果大家对这个螺纹尺寸计算小程序感兴趣，欢迎联系小编索取。对于摩擦系数测试，有任何问题，可以直接添加小编微信：18017569687。

如果想要上周的“扭矩法计算小软件“，也可以联系小编哦



关于兹懋
      作为德国领先紧固技术在中国的代言人，旨在通过引进最先进的紧固技术助推中国先进制造业的发展。兹懋是来自德国的Kistler Remscheid (原Schatz)、ECM Datensysteme、AFS先进连接技术研究所驻中国的全权代表机构。提供源自德国的螺纹紧固连接检测、校准、分析的仪器设备，以及紧固连接全寿命周期的解决方案，并定期举办专业的紧固培训研讨会，深受业内好评。
