VDI 2230
01

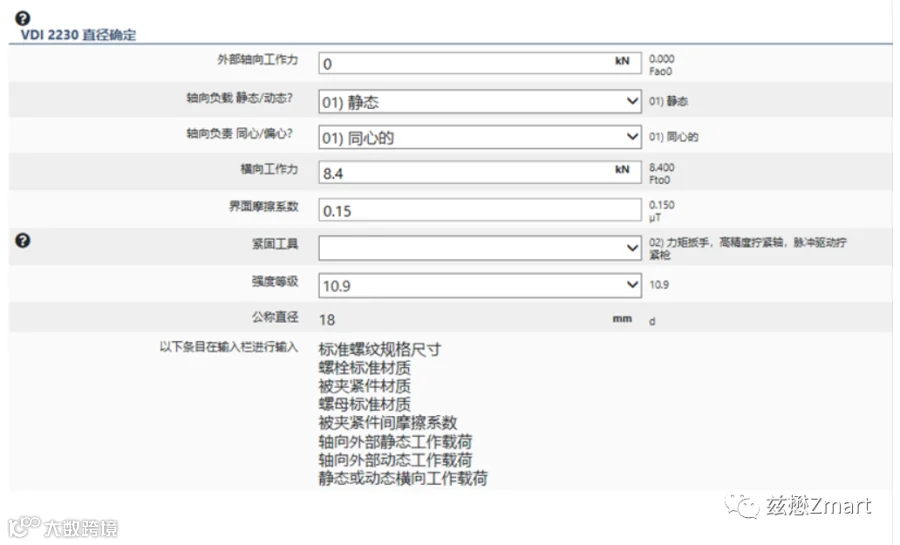

A由于剪切载荷为8400N，按照最接近的更大一级的载荷，用F=10000N作为最接近的更大的剪切载荷FQmax

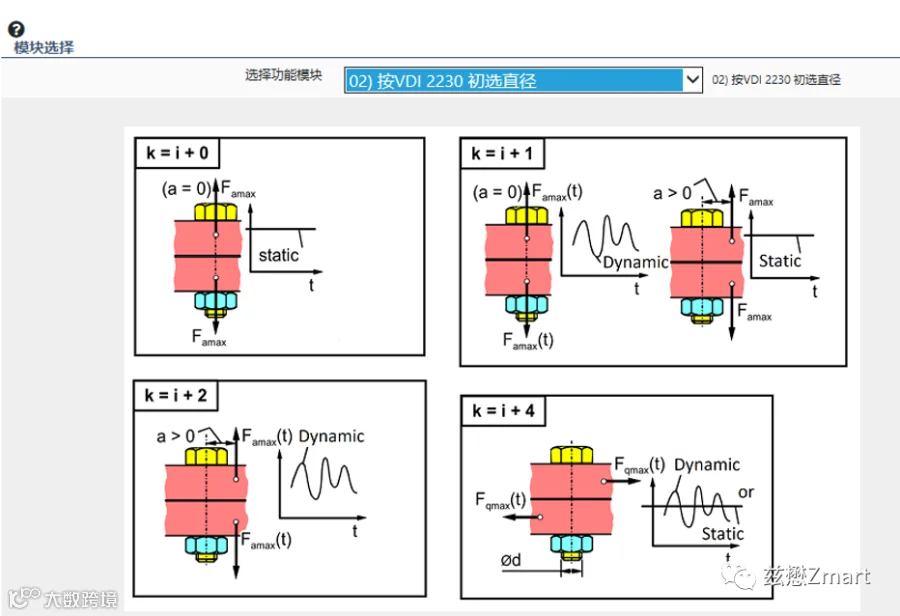

B1因为是动态横向力FQ，向下移动四步得出FMmin=63000N
C因为“用扭矩扳手拧紧”，向下移动一步得出FMmax=100000N

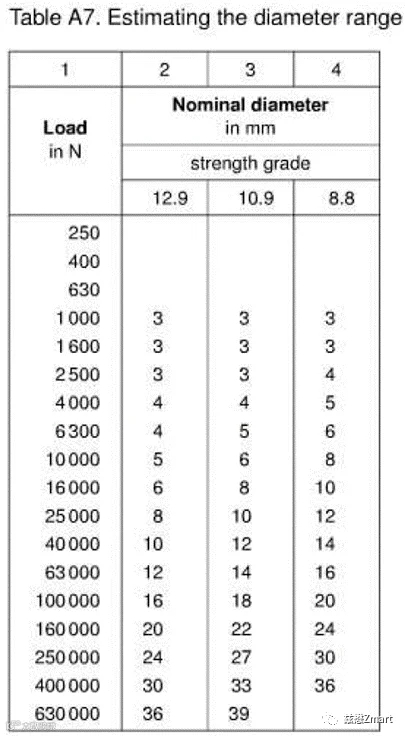

D如果选择强度等级10,9，则从表A7的第3栏中找出螺栓尺寸M16。
螺纹连接正向设计校核计算软件——螺栓设计师专业版
1) 不同材质、几何尺寸的标准件库数据；
2) 可输入材料强度和摩擦系数散差（输入摩擦系数范围，而非单值摩擦系数）；
3) 计算和校核过弹性拧紧和服役；
4) 界面非线性开口的计算；
5) 可获得最小、最大安全系数；
6) 支撑面承载力的全面评估；
7) 图形化显示；
8) 可给出VDI 2230指南中13个设计计算步骤的计算结果。

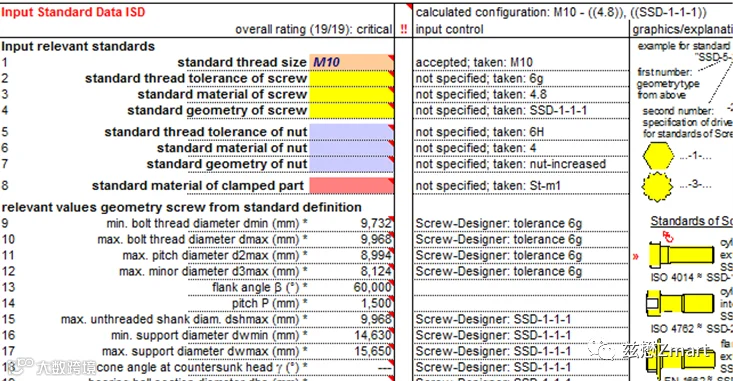

软件内嵌相关标准件和材料等数据库

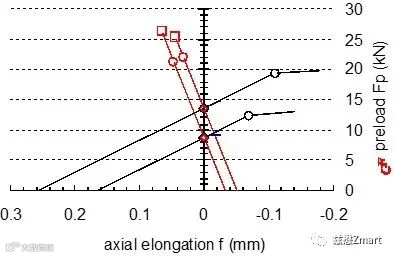

能够输出螺栓拧紧夹紧力曲线

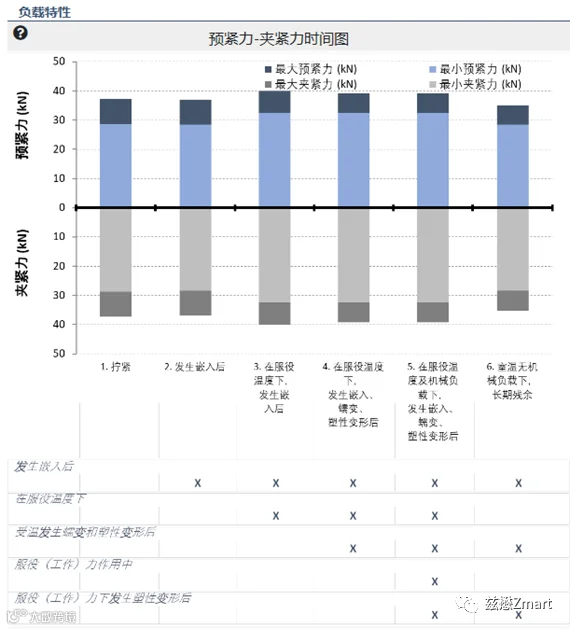

预紧力演变历史的评估（全寿命周期导向），包括以下相关的预紧力输出：
1) 拧紧预紧力；
2) 嵌入后预紧力；
3) 加温起始时预紧力；
4) 在加温下残余预紧力；
5) 室温下残余预紧力 (冷态) ；
6) 加温下的夹紧力。

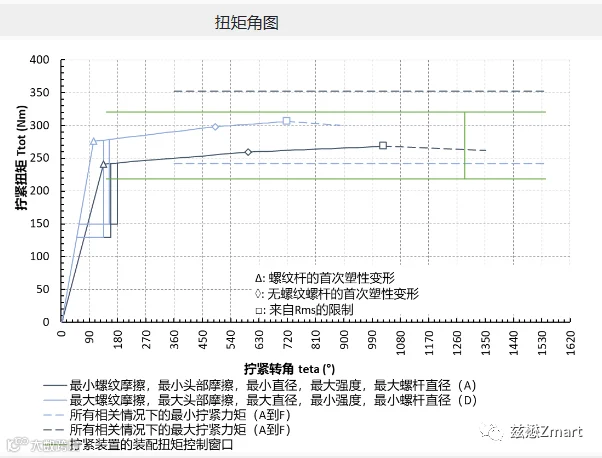

能够输出扭矩角度曲线
例如在设计时候采用内六角花型盘头螺栓，设计要求超出了标准中的最大性能等级，而实际又按照过屈服扭矩转角法拧紧，在拧紧时候部分出现螺栓掉头现象，需要快速分析如果拧紧时候没有掉头，在装配后工作过程中是否有可能螺栓的轴力超出拧紧时候的最大轴力的情况。只要通过螺栓计算软件就能快速计算出螺栓连接整个工作寿命周期范围的预紧力变化情况，结果就能一目了然，快速分析解决问题。
