紧固件测量误差真相剖析（下）

紧固件测量误差真相剖析

书接上文《紧固件测量误差真相剖析（上）》

•原因分析：•

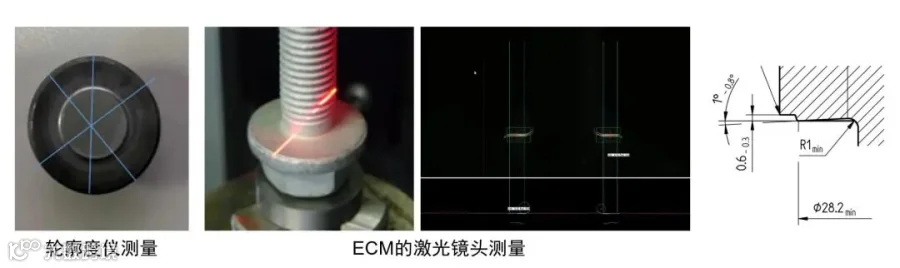

    检查零件承载面外观，无明显肉眼可见缺陷，使用轮廓度仪围绕承载面取3条对边测量承载面角度，测量角度值：0.34,0.95,0.62结果显示承载面此时的状态并不是理想的倾角面，切边的产品工艺导致在切断过程中发生了轻微的形变，需要调差原因。

    但是兹懋全自动螺栓尺寸测量仪（ECM）的测量是扫描完整的承载面区域，计算的是全局的测量值，因此导致了测量误差的出现，但是ECM此时的测量结果更能反馈承载面的真实状况，后期通过验证承载面的端面全跳动返现数值超差，间接验证了承载面不均匀的缺陷。

•验证

•原因分析：

•原因分析：

•要求17.71 – 17.92

•误差描述：

•原因分析:

•验证:

•质量部门使用ECM螺纹参数功能对螺纹规进行检测，ECM螺纹范围测量值与校准报告数据对比偏差0.02mm。

•使用ECM螺纹功能中的三针法对螺纹规不同位置的中径值进行测量，发现前后两个位置的值小0.03mm,中间位置的数据准确。

•分析数据误差的原因为：螺纹规通止次数过多导致螺纹前后部分磨损严重，因此使用范围测量方式检测的数据与校准报告中的单一中径值不符，使用螺纹功能中的三针法可以和校准报告进行匹配。
