台风来了
道路指示牌立柱连接螺栓能抗的住吗？
去年，台风“烟花”在江浙，上海区域肆虐，带来了大量的降雨和大风，致使部分道路指示牌出现立柱连接螺栓断裂的问题。这两天，台风“马鞍”也正在广东登陆肆虐。为此，我们对道路指示牌螺栓连接如何设计进行梳理，为该行业立柱螺栓连接设计思路和方法提供参考。
道路指示牌立柱螺栓设计计算思路如下：
1、确定设计风速
去年烟花台风为13级，风速为38m/s.
可以按照标准（如GB/T 5267.2）要求选取适合要求的标志牌面板尺寸。例如，标志牌尺寸2400x1200,可以计算出面板面积2.88m2。
按照风速设计要求和面板面积计算出风作用到该面板上面的风压。这么大标志牌的风压按照伯努利计算出风压，38*38/1600=0.9025KN/m2。最终得出风作用到标志牌上的压力。风压为0.9025*2.88=2.5992kN。
按照标志牌立柱的高度要求，查找相关资料，目前一般要求5500mm。假设标志牌中心到立柱作用线距离为2700mm。按照上述高度和中心线距离要求就可以分别计算出剪力、弯矩和扭矩。风压作用到标志牌上的剪力，弯矩，扭矩计算：
剪力2.5992kN，
弯矩2.5992*5500=14295.6Nm，
扭矩2.5992*（1200+1500）=7017.84Nm
5、支柱法兰尺寸确定
支柱法兰尺寸查找，确定尺寸规格，按照螺栓间距300mm，外径尺寸400mm计算。
本例计算中如M16的螺栓。

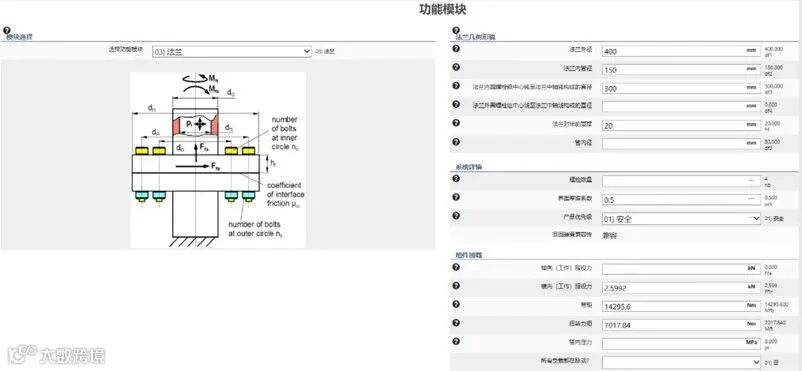

按照软件法兰模块，按照圆形法兰计算校核。在软件中输入法兰尺寸和载荷数据，就可以计算出单个螺栓中所受最大载荷的螺栓所受的轴力和剪力，不需要手工进行计算，提供计算效率和准确性。

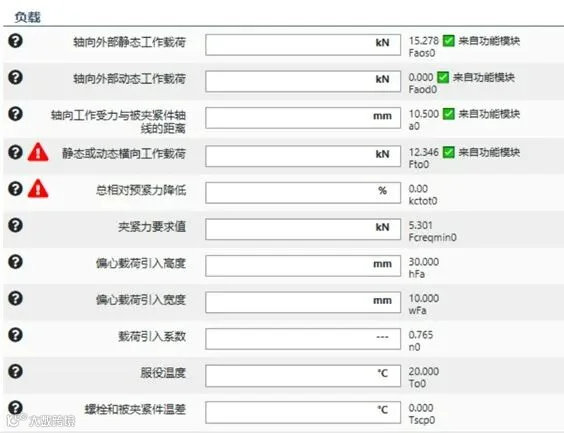

通过上述法兰螺栓组计算模块就可以计算出单个螺栓所受的最大载荷。

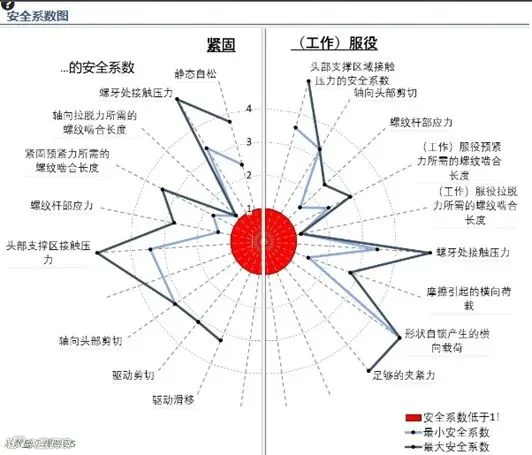

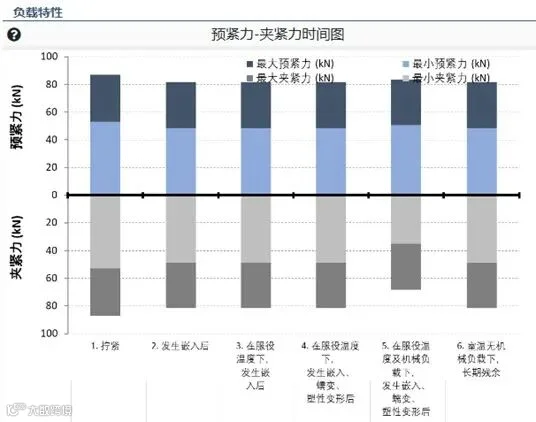

最终软件即可计算出相关的安全系数是否满足要求，同时，能够输出各个阶段的螺栓预紧力和被连接件的夹紧力变化趋势图。
以上就是道路指示牌立柱安装螺栓的分析流程，大家如对screw designer professional螺栓计算软件感兴趣，可以加小编微信交流或者进行试用，如你有相关需要计算的案例可以联系小编提供案例计算和交流。
