下周，紧固人万众期待的Otto紧固系列课程就要正式开讲啦！
第一场《紧固件基础及应用》到底说些啥？
已看到剧本的小编，想通过下面8张图，小小剧透一番（只挑选部分章节）。
图1 -《紧固件基础及应用》

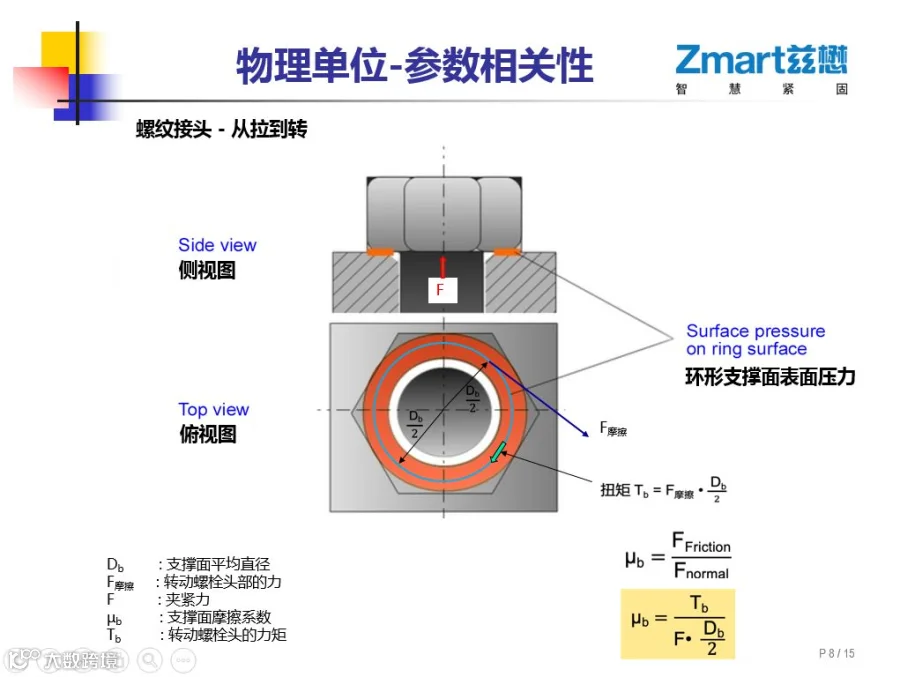

支撑面摩擦系数的计算，需要先计算支撑面的平均直径
图2 -《紧固件基础及应用》

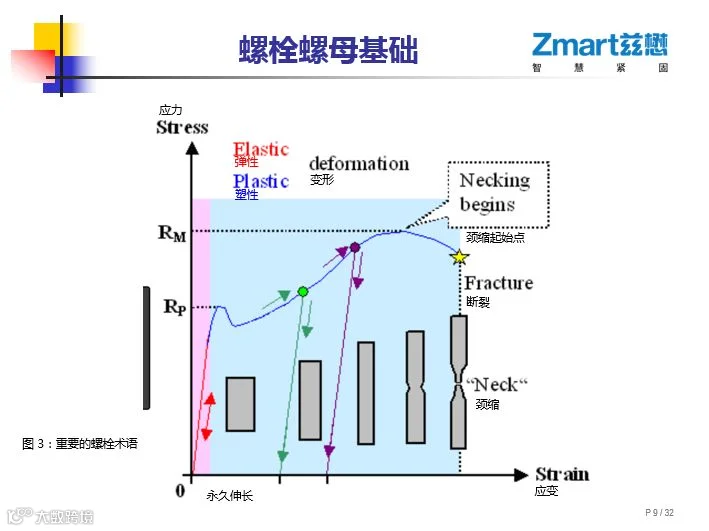

从弹性变形到塑性变形到发生“颈缩”的应力应变图

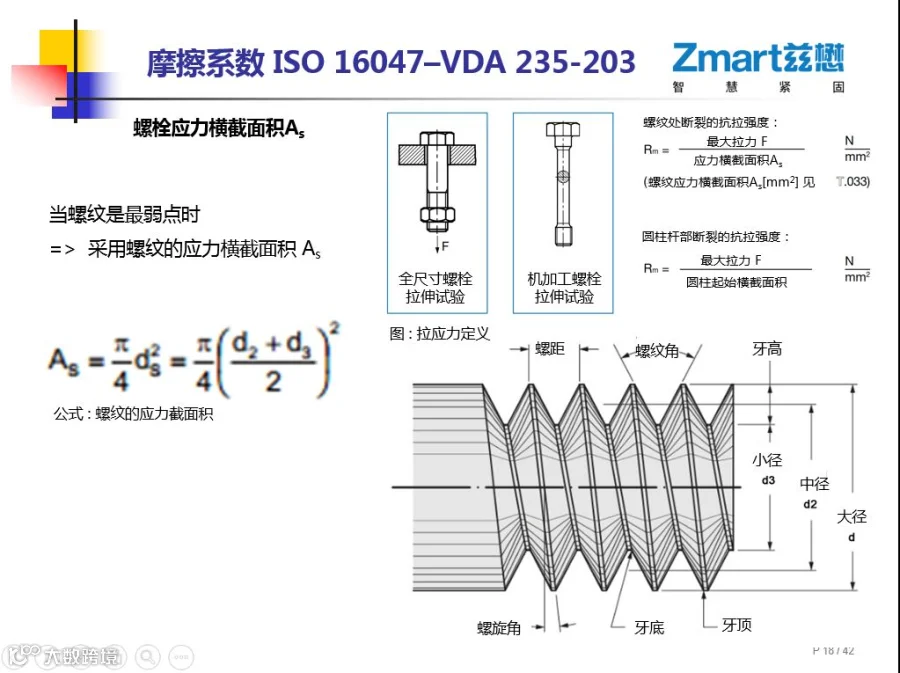

图3 -《紧固件基础及应用》
螺栓应力横截面积计算公式

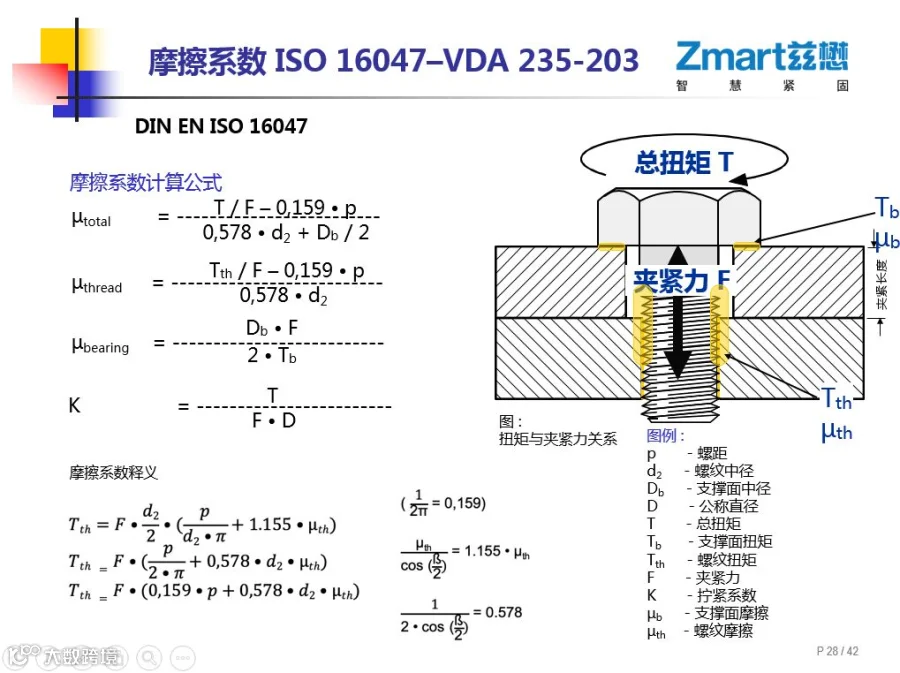

图4 -《紧固件基础及应用》
摩擦系数公式

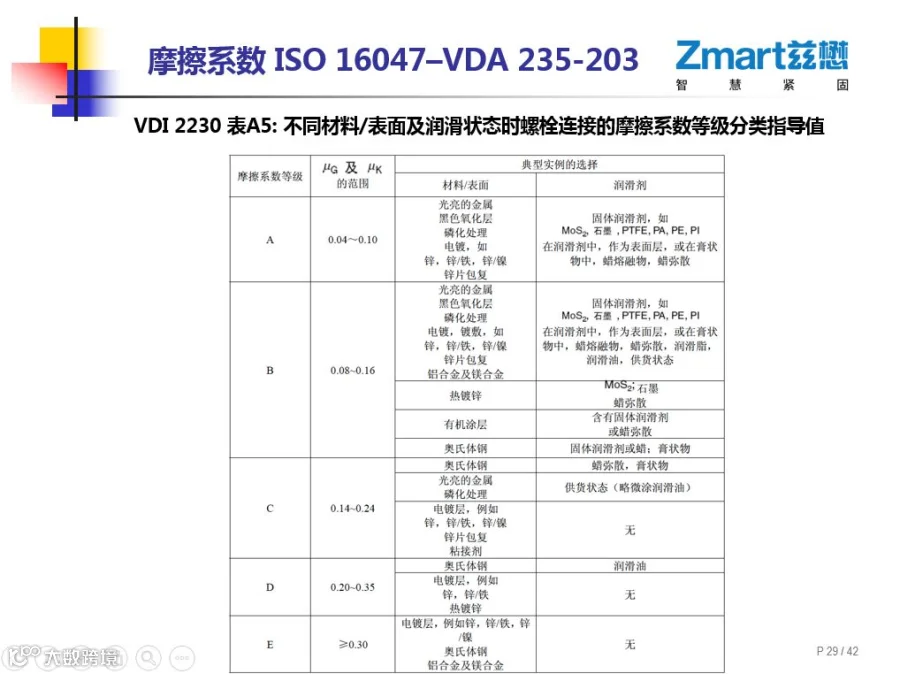

图5 -《紧固件基础及应用》
摩擦系数等级分类表
图6 -《紧固件基础及应用》
残余扭矩的不同取值点
图7 -《紧固件基础及应用》

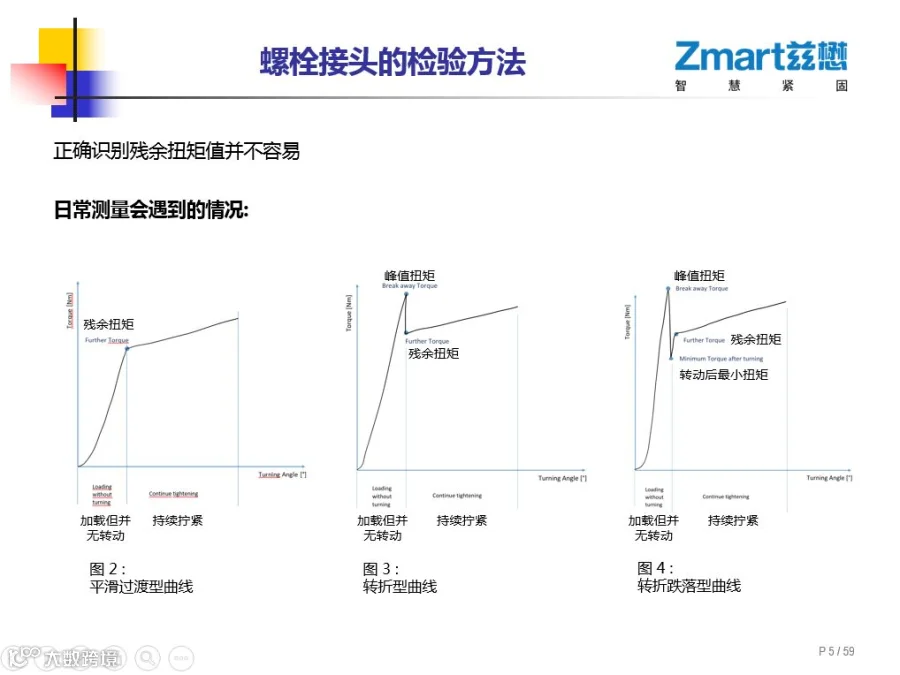

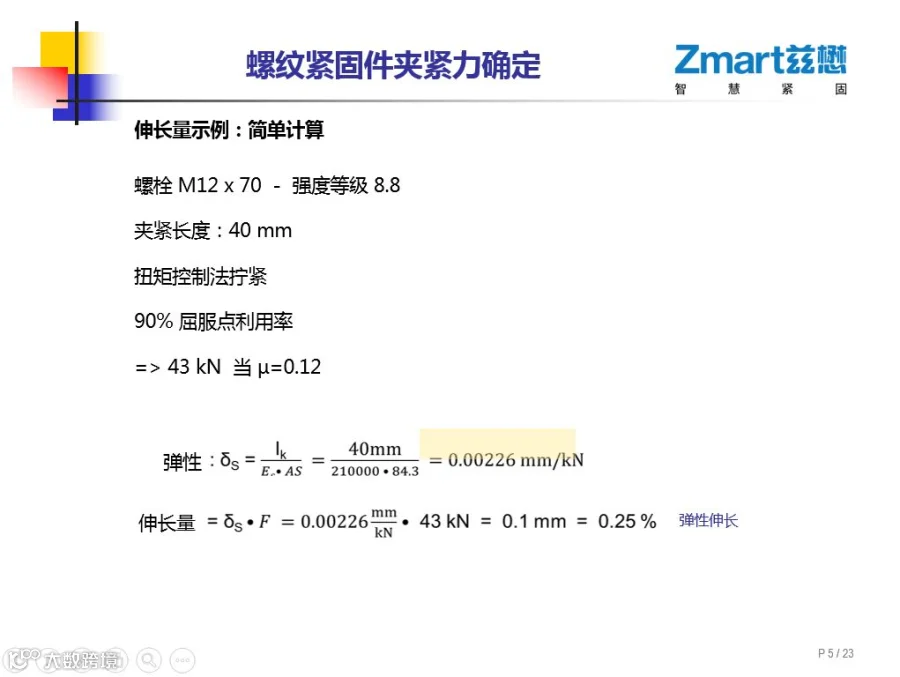

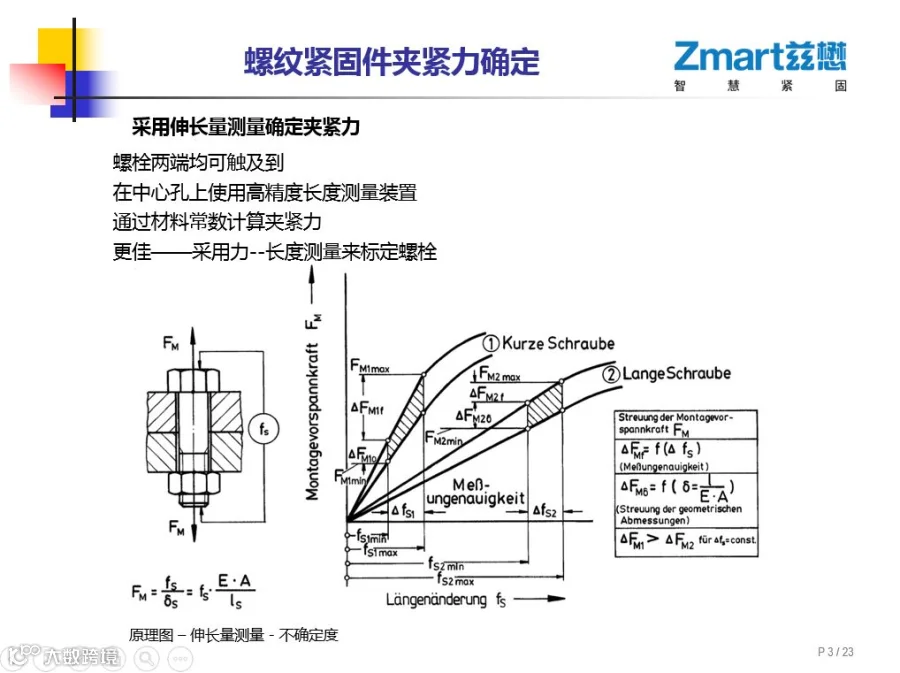

通过螺栓伸长量测确定夹紧力大小
图8 -《紧固件基础及应用》
通过螺栓伸长量测确定夹紧力大小
Christoph Otto
毕业于德国多特蒙德大学，工学硕士，在螺栓拧紧装配领域有30多年的工作经验；曾在德国Schatz公司担任螺栓测试首席工程师，现任中车首席紧固专家；参与制定多个DIN，EN，ISO螺栓测试相关标准，长期从事紧固件拧紧技术的研究、教学和培训工作，并负责培训包括德国大众，奥迪，奔驰，保时捷，空中客车等多家知名公司的螺栓装配分析相关人员；自2010年退休后一直从事紧固件拧紧技术的相关教学、培训工作，已培训超过1000名工程师。
*全程含中文翻译
5月Christoph Otto专场
第一场 《紧固件基础及应用》
5月20-21日 上海
第二场 《拧紧工艺》
5月23-24日 上海
第三场 《紧固连接的设计和分析》
5月27-28日 上海
《紧固件基础及应用》
General Overview of Joint Application
紧固件的重要性：波音737max的悲剧对大众的影响还未消散，任何细节的过失都会导致不可承受的灾难。1979年5月25日，美国一架飞往洛杉矶的DC-10-10型客机，由于螺栓疲劳，致使左边引擎突然脱落而失速坠毁，造成机上271人及地面2人罹难。《紧固件基础及应用》作为基础课程，面向广大紧固件相关技术人员，全方位介绍德国紧固连接的基础知识。
1、紧固连接的历史 - 30分钟
History of bolted joints –30 min
螺栓原理的首次应用介绍
描述螺栓螺母在长期无标准状态下的发展情况
国家和国际标准的介绍以及发展现状
We show the first application of screw principle.
Explain the development of bolts and nuts over a long time without standards.
Show the national and international standards and the current situation.
2、螺纹紧固件的物理单位 - 45分钟
Physical units in threaded fasteners – 45 min
不同标准下的紧固件单位的缩写
国际SI单位介绍
扭矩、夹紧力、摩擦系数的定义
支撑面摩擦公式的推导
螺纹紧固连接扭矩与夹紧力间的关系
Abbreviation of fastener units in different standards.
Introduction of international SI-units.
Definition of torque, force and friction-coefficients.
Derivation of bearing friction formula,.
Relation between torque and clamp force in a threaded joint.
3、螺纹紧固件应用的术语 - 30分钟
Terminology of threaded fastener applications – 30 min
紧固件技术术语
相关图表及公式的介绍
Used expressions in fastener technique
Explanation of units in diagrams and formulas.
4、螺栓和螺母基础 - 60分钟
Basics of bolts and nuts– 60 min
阐述性能等级、螺纹定义、螺栓和螺母零件、螺纹类型、应力区、螺栓和螺母制造、拉伸试验。
Explanation of property class, thread definition, parts of bolts and nuts, thread types, stress area,manufacturing of bolts and nuts, tensile test.
5、摩擦系数 - 120分钟
Friction coefficients– 120 min
螺纹紧固件的分析
ISO16047的测试原理
支撑面的特殊处理，支撑面平均直径的计算
扭矩系数K的讨论
摩擦系数的计算公式
生产线测试-VDA 235-203
粘滑问题
Analyzing of threaded fasteners.
Philosophie of testing acc. ISO16047.
Special handling of bearing surface, calculation of mean bearing diameter.
Discussion of torque coefficient K.
Formulas of friction coefficients.
Testing acc. the production line - VDA 235-203.
Slip-stick-problem.
6、临界表面 - 30分钟
Critical surfaces - 30min
对不锈钢、铝、KTL等临界表面性能的观点
摩擦系数及其影响的讨论
View on properties ofcritical surfaces like stainless steel, aluminum, KTL.
Discussion about friction coefficients and influences on it.
7、防腐保护 - 150分钟
Corrosionand corrosion protection – 150 min
不同腐蚀类型的阐述
当前使用的涂层和润滑油
盐雾试验时保护时间
应用步骤
Explanation of different corrosion types.
Current used coatings and lubrications.
Protection time while salt spray test.
Application procedures.
8、螺栓连接的检查方法 - 120分钟
Methods for inspection of bolted joints – 120 min
复验扭矩机理的说明
如何侦测正确的复验扭矩
选择正确的工具
VDI/VDE 2645对正确测量值要求的讨论
使用不同软件解决方案寻找正确复验扭矩的概述
回到标记点法的优势/劣势
有哪些其它方法可以识别连接的当前情况
Explanation of further torque mechanism.
How to detect the right value of further torque measurement.
Select the right tools for this job.
Discussion of VDI/VDE 2645 requirements for right value measurement.
View the different softwaresolution to find the right further torque.
Have a look on Back-to-Mark procedure, advantage / disadvantage.
Which other methods are possible to recognize the current situation of a joint.
9、紧固件夹紧力的决定因素 - 90分钟
Determination of clamp force in threaded fasteners - 90 min
机械及超声波伸长量测量的原理
夹紧力传感器的使用 - 应用的局限性
应变片传感器的应用
Explanation of mechanical and ultrasonic length-measuring.
Use of clamp force sensors –application limits.
Application of strain gauge sensors.
《拧紧工艺》
Fastening Technology
您是否有这样的疑问：对于当前的拧紧工艺，是选择扭矩法还是角度法，亦或是屈服点法？他们的优缺点是什么？拧紧工具是选择扭矩扳手，还是动力工具？动力工具是选择气动、液压、亦或是电动？电动工具的规格又是如何选择？一切答案，尽在Christoph Otto的《拧紧工艺》课程。
1、拧紧方法 - 210分钟
Assembling methods - 210min
扭矩、屈服点、以及转角控制的拧紧方法的介绍
优点及缺点
手动拧紧、扭矩扳手拧紧、动力工具以及液压工具
冲击工具及应用的讨论
应用伸长量测试法使用设备进行夹紧力装配
Explanation of torque-,yield- and angle control.
Advantages and disadvantages.
Assembly manually, by torque wrench, rotating tools, pulling hydraulic tools.
Discussion of impulse tools and applications.
Use of equipment for clamp force assembly by elongation measauring.
2、拧紧方法比较 - 150分钟
Comparison of tightening procedures – 150 min
工作负载应用
扭矩法及转角法拧紧下的夹紧力关系比较
扭矩、屈服点及转角控制的拧紧方法的优势及劣势
扭矩法与转角法的比较
转角法的要求 - 自顶向下的设计
Application of working loads,
Relation of clamp-force in comparison with tightening torque and turning angle,
Torque-, yield- and angle-controlled tightening – advantage and disadvantage.
Comparison of torque- and angle control.
Requirements of angle control - top-down-design
3、拧紧因子 αA - 30分钟
Tightening factor αA - 30 min
拧紧因子介绍
散差计算、最小及最大夹紧力
根据不同的步骤及使用的工具所获得的对应拧紧因子表 - VDI2230
Explanation of tightening factor.
Calculation of scattering, minimum and maximum clamp force.
Table of different tightening factors depending from procedure and used tools – VDI 2230.
4、等效应力 - 45分钟
Equivalent stress - 45 min
同一测量批次不同摩擦系数的分析
螺栓内拉伸及扭转应力的讨论
不同组合应力下的夹紧力极限比较
冯·米塞斯方程式一探究竟
Analyzing of a measuring series with diffent friction coefficients.
Discussion of tensile and torsion stress inside a bolt.
Comparison of clamp force limit while working of combined stress.
Have a view on formula from„von Mises“.
5、电机控制拧紧 - 60分钟
Motor controlled tightening - 60min
适用于螺纹紧固件的各种装配工具介绍
不同软硬连接对扭矩结果的影响
Show most of possible assembling tools for threaded fasteners.
Influence of different joint rate into the torque result.
6、电机尺寸及速度的影响 - 45分钟
Influence of motor size and speed - 45 min
不同工具比较（根据质量、直径、速度）
旋转动能方程式的讨论
主轴及大电机应用的讨论
Compare different tools acc.mass, diameter and speed.
Discuss the formulas of rotational energy.
Discussion of spindle and big motor application.
7、粘滑效应及影响因素 - 30分钟
Slip-Stick and influence factors - 30 min
粘滑效应介绍
检查影响因素
如何防止粘滑效应
Explanation of Slip-Stick.
Check the influence factors.
How to prevent theSlip-Stick problem.
8、VDA 235-203 – 特殊测试过程 - 45分钟
VDA 235-203 – Special testing procedures - 45 min
模拟在生产线上的装配，对螺纹连接进行测试
对拧紧过程进行重复测试
侦测粘滑问题
检查在高温下的自松过程
Testing of threaded joints like assembling at production line.
Perform repeating tests of tightening procedure.
Detect Slip-Stick problems.
Check self-loosening procedure at higher temperature.
《紧固连接的设计和分析》
Design and Analyse a Joint
紧固连接的设计：现代的螺栓连接并非完全依靠经验，随着计算机技术的应用，建模以及标准的建立，可以通过计算，去设计开发每一个螺栓的连接点。如何根据VDI 2230对连接进行设计，尽在《紧固连接的设计和分析》课程。
1、外部连接至螺栓载荷的弹性关系 - 45分钟
Resilience – Relationof External Joint-to-Bolt-Load - 45min
典型螺栓连接图的介绍
带外载荷连接的弹性关系推导
螺栓、被连接件采用不同材质的优缺点
Explanation of a joint diagram.
Derive the resilience relation inside a joint with external load.
Show advantage /disadvantage of different materials for bolt and body.
2、拧紧参数计算– VDI 2230简介 – 14个步骤 - 45分钟
Calculation of fastening parameters - short description of VDI 2230 – 14 steps. - 45 min
3、夹紧力损失 - 60分钟
Loss of Clamp Force - 60 min
夹紧力损失的原理
防松、嵌入、蠕变和自松
横向载荷、温度影响和表面压力
Describe the different principles – loss of clamp force.
Explain relaxation, embedding, creeping and self-loosening.
Have a look on transversal load, temperature influence and surface pressure.
4、如何限制夹紧载荷的损失 - 90分钟
How can we limit the Loss of Clamp Load - 90 min
如何防止或减少因松弛、嵌入、蠕变和温度影响对夹紧力造成的损失
弹簧垫圈及其它锁紧元件应用
检查横向移动的锁止元件
Show the possibilities to prevent or reduce the loss of clamp force by relaxation, embedding, creeping and temperature influence.
Discuss the application of spring washers and other locking components.
Check the possible locking elements while transversal movement.
5、超声波测量 - 螺栓夹紧力的测定 - 90分钟
Ultrasonic Measuring- Determination of Clamp-Force in Bolts - 90min
超声波测量原理介绍
可以使用哪些超声波传感器 - 如何准备螺栓
超声波贴片示例
溅射解释 - 优点/缺点
不同应用一览
Show the principle of ultrasonic measurement.
Which ultrasonic sensors are possible - how to prepare the bolts.
Show an example of bonded ultrasonic pad.
Explain sputtering – advantages / disadvantages.
Have a look on different applications.
6、螺纹连接夹紧力的实际测量 - 60分钟
Real Measurement of Clamp Force in Threaded Joints - 60min
应变片传感器在螺栓轴上的应用
应变片传感器的原理介绍
螺栓轴内传感器的详细示例
Application of Strain Gauge Sensors in the Bolt Shaft
Explanation of strain gauge sensor principle.
Detailed example of a sensor inside the bolt shaft.
7、连续载荷下的负载能力 - 60分钟
Load Capacity at continuous Load - 60min
缺口系数和结构原理的介绍
螺栓发生断裂处 - 取决于不同的影响
粗牙和细牙有什么影响？
最后的热处理和最后的轧制螺纹有什么影响？
Explain the notch factor and construction principle.
Wherea break happens at a bolt – depending from different influences.
What influence have coarse- and fine thread ?
What about final heat treatment and final rolled thread ?
8、螺栓的疲劳耐久性 - 160分钟
Fatigue Durability of Bolts - 160min
当螺栓感到疲劳载荷时会发生什么？
解释“Woehler”曲线 - 振动载荷对应的有限寿命
缺口零件的特殊情况
如何改进连接以获得更好的耐久性？
介绍不同的设计优势，以提高连接的耐久性
What happens when a bolt feels a fatigue load ?
Explanation of “Woehler” curves – limited lifetime according vibration load.
Special condition of notched parts.
How to improve a joint for a better durability.
Show different design advantages to enlarge the durability of a joint.
