导读：我们已经知道需要的最小预紧力，如何计算螺栓连接处的拧紧扭矩呢？







如何已知预紧力计算扭矩

及

摩擦系数试验机量程选用?


Zmart





01

问题提出


我们已经知道需要的最小预紧力，如何计算螺栓连接处的拧紧扭矩呢？

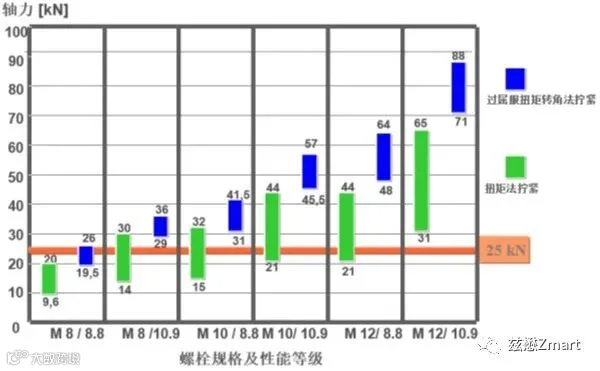

例如我们知道所需的最小预紧力为25kN，采用扭矩法拧紧的M12x1.5-10.9级螺栓，螺栓孔直径为13.5mm，螺栓摩擦系数最小、最大值为0.10-0.16的范围，如何计算该螺栓的拧紧扭矩呢？


通过Screw designer professional 螺栓计算软件计算

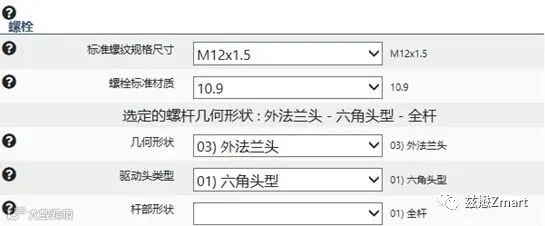

在螺栓计算软件中输入相关的螺栓和螺栓孔尺寸参数，并输入摩擦系数的最大、最小值。

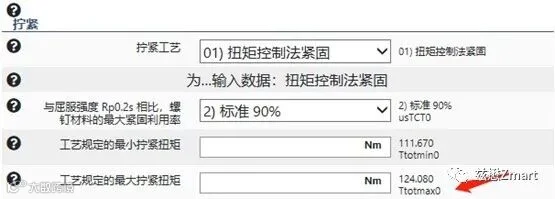

通过上面输入信息后，软件就能自动计算出该螺栓的最大拧紧扭矩为124.080Nm。同时按照现在软件默认的最小拧紧扭矩值111.670Nm也计算出了螺栓的最小预紧力为40.469kN。由此可见，该默认值最小拧紧扭矩情况下，螺栓的最小预紧力是满足所需的最小预紧力25kN的要求，我们可以修改最小拧紧扭矩来达到25kN临界值最小预紧力的目的。

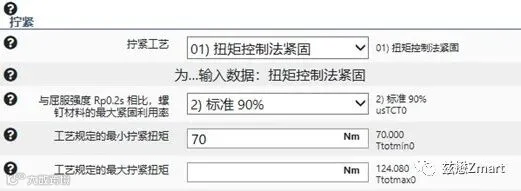

通过更改最小拧紧扭矩至70Nm，我们就能计算得出此时的最小预紧力为25.368kN，达到临界值25kN的最小预紧力要求。也就是该螺栓拧紧时候为了达到25kN以上的最小预紧力，必须按照拧紧扭矩超过70Nm来拧紧。


02

小程序福利

为了我们也编制了一个已知预紧力来计算拧紧扭矩的小程序，通过该程序可以计算上述的最小拧紧扭矩值。

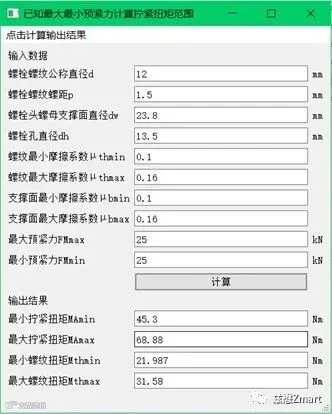

下面给出示例：

计算结果表明，要满足25kN的最小预紧力要求，螺栓的拧紧扭矩必须达到68.88Nm，与软件计算结果基本一致。


该软件还有什么用处呢？

我们在摩擦系数试验机量程选用时候可以使用。例如M27-10.9的螺栓，需要多大量程的摩擦系数试验机呢？

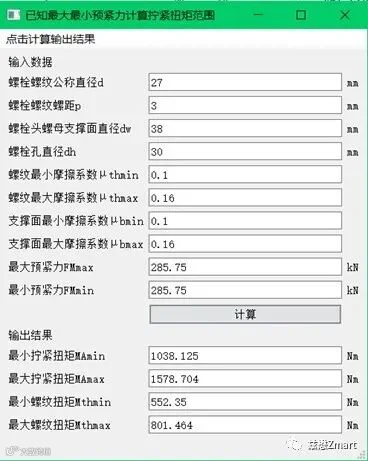

按照GB/T 5782标准M27的六角头螺栓dwmin为38mm，螺栓孔直径13.5mm，摩擦系数是0.10-0.16，螺栓摩擦系数测试时候按照螺栓保证载荷的75%预紧力285.75kN进行拧紧，就可以计算出总拧紧扭矩范围为1038Nm-1579Nm，螺纹摩擦系数范围为552Nm-801Nm，通过这个范围就可以确定出摩擦系数试验机的量程应该至少为1579Nm，例如选2000Nm的拧紧扭矩量程，拧紧机的扭矩要求也可以选2000Nm，螺纹扭矩传感器可以选至少801Nm的量程，例如可以选1000Nm。



各位看官如果对这个小软件感兴趣的，可以加小编微信：18017569687，获取所有三个小软件哦，前两个小软件请查看下方链接推文~
扭矩法计算小软件
螺纹尺寸计算
