导读：“Coated M10 class 10.9 heavy hex bolts”是什么样的螺栓，让我来为您分析！

特斯拉螺栓摩擦系数测试标准中

重型螺栓是什么？

01

前言

最近有客户在咨询特斯拉螺栓摩擦系数测试标准中提到“coated M10 class 10.9 heavy hex bolts”是什么样的螺栓？我们也经常能够从通用汽车GM的一些标准规范或相关资料中看到类似的术语。接下来我们就分析这个具体的含义。

02

重型螺栓相关标准

为了更加规范的说明这个问题，我们找到了相关的重型六角螺栓标准，重型六角螺母标准，本次就一次性把重型六角螺栓和重型六角螺母问题说透。

六角重型螺栓：

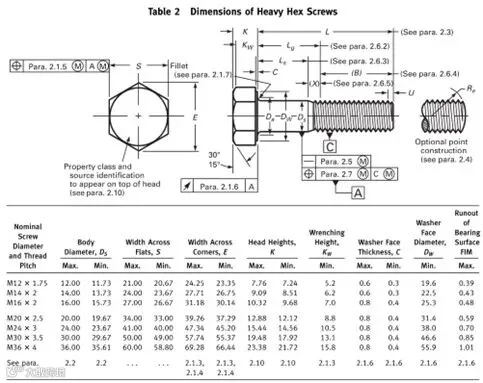

标准号为ASME B18.2.3.3M，标准名称metric heavy hex screws。

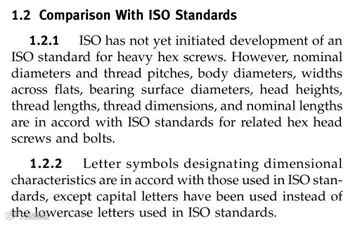

标准中已经明确说明ISO标准尚未研发用于重型螺栓的标准。

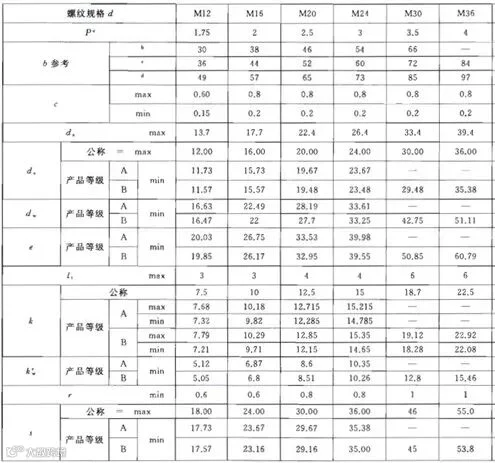

重型六角螺栓的标准与ISO六角螺栓的标准主要差异点：六角对边S、对角E、支撑面直径Dw都显著的增大3mm以上，六角头高度K、扳拧高度Kw有所增大。增大这些尺寸的主要目的是提高螺栓拧紧的承载面积，扳拧强度等。

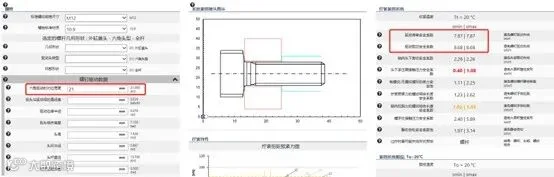

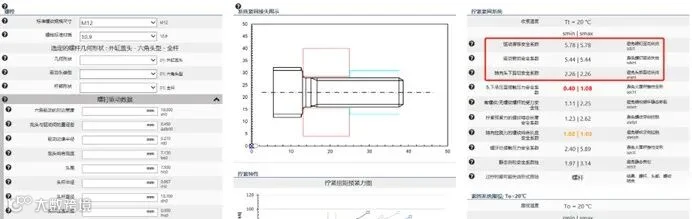

这一点从我们兹懋基于大数据的螺栓智慧计算分析软件中可以得到体现。采用对边S尺寸为ISO 标准的18mm，螺栓驱动滑移安全系数为5.78，驱动剪切安全系数为5.44。而改用重型六角螺栓标准的对边S尺寸为21mm，则螺栓的驱动滑移安全系数达到7.87，驱动剪切安全系数达到8.68。两者安全系数都大大提高。这也是重型六角螺栓的用意，所以对于采用六角螺栓的场合，特别拧紧到较软的材料上面，可以考虑在不使用垫圈的情况下采用重型六角螺栓的标准。

03

重型螺母相关标准分析

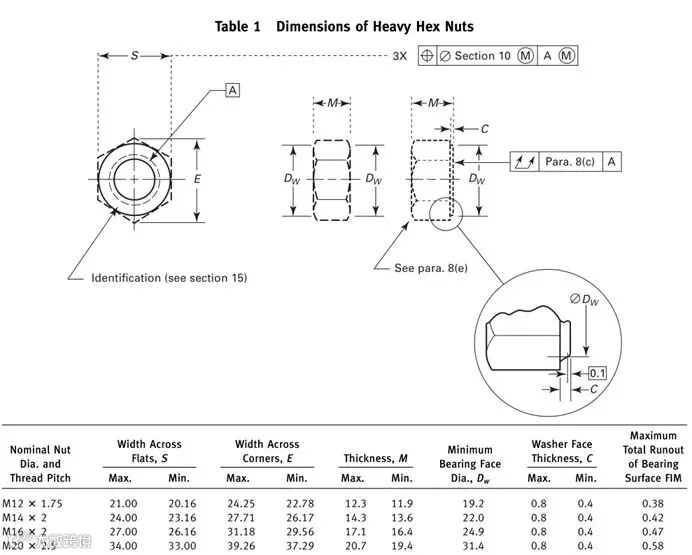

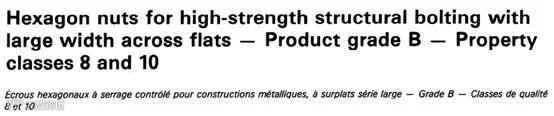

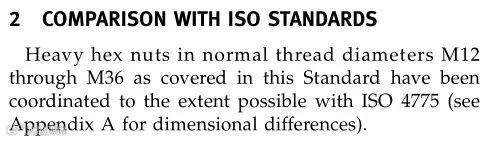

重型六角螺母标准为ASME B18.2.4.6M，重型六角螺母可以对应于ISO 4775大六角对边螺母标准

重型六角螺母与ISO标准六角螺母主要差异也是相关的尺寸增大：六角对边S、六角对角E、支撑面直径Dw尺寸大大增大，厚度M尺寸有所增加。

重型六角螺母的对边S、对角E和支撑面Dw尺寸与重型六角螺栓尺寸基本一致。

04

总结

以上就是重型六角螺栓、重型六角螺母的相关分析，主要与ISO 标准的六角螺栓、六角螺母相比对边尺寸增大。

增大的主要目的是增大支撑面的面积，提高承载能力。同时能够提高承受的头部扳拧部分的拧紧扭矩承载能力。

大家对兹懋的基于大数据的螺栓智慧计算分析软件感兴趣可以联系小编：18017569687 申请试用。
