SD Pro全称Screw Designer Professional螺栓计算软件，是有兹懋与德国AFS共同开发完成，同时，可以根据客户需求针对性的开发一些定制化模块。
扭矩转角法计算案例
采用SD Pro进行螺栓连接扭矩转角法计算，本次计算案例是扭转梁支架螺栓连接。具体螺栓，支架和衬套信息如下：

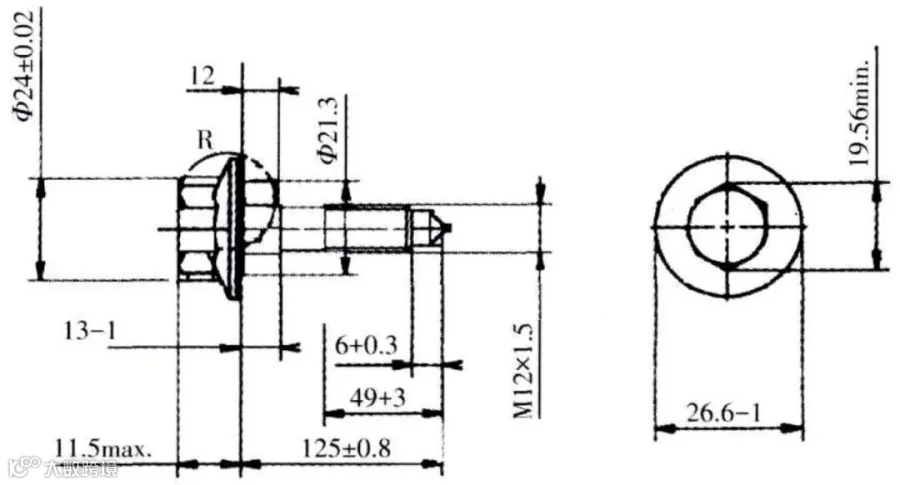

螺栓
螺栓为带导向端PC类型的法兰面螺栓，螺栓头下有等于直径d长度，外径等于直径d的粗杆，中间一段约等于螺纹中径的细杆，螺纹长度比标准2.5d（30mm）长度更长（43mm-46mm）。
扭矩转角法设计螺纹长度尽可能长，建议达到5d或全螺纹。

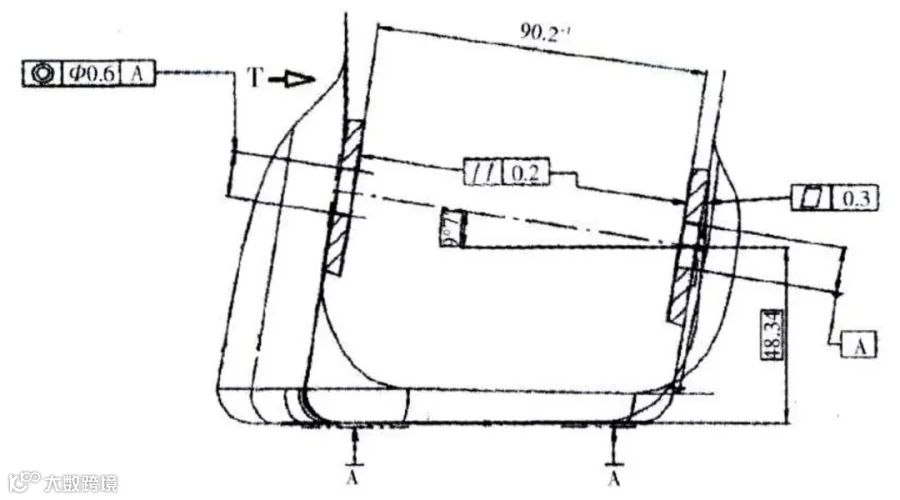

支撑座
支撑座分成两部分：螺栓头下一层，螺母下一层。

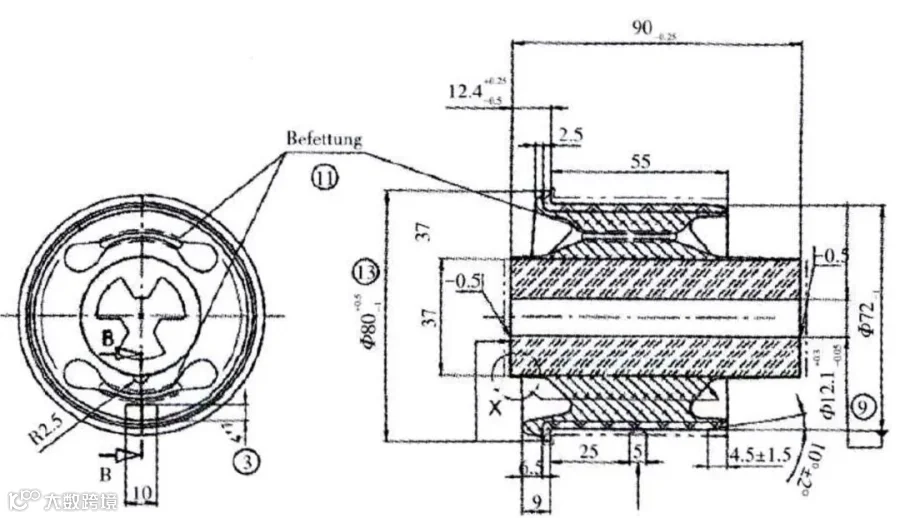

衬套
衬套内管为非实心开槽铝合金管，计算时用等效内径。

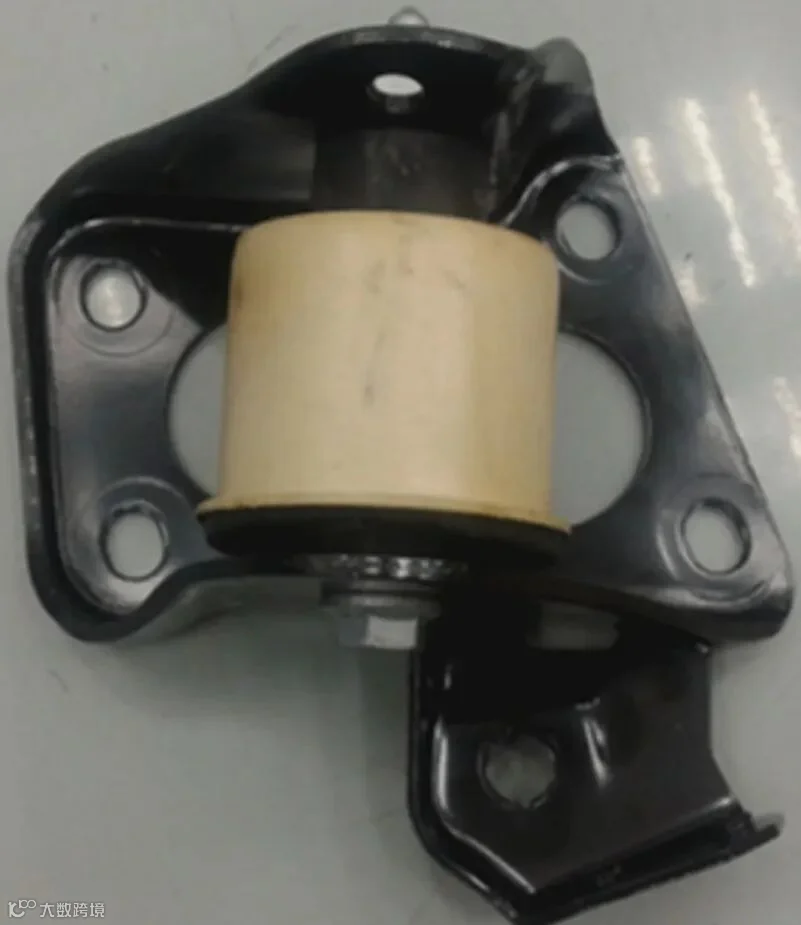

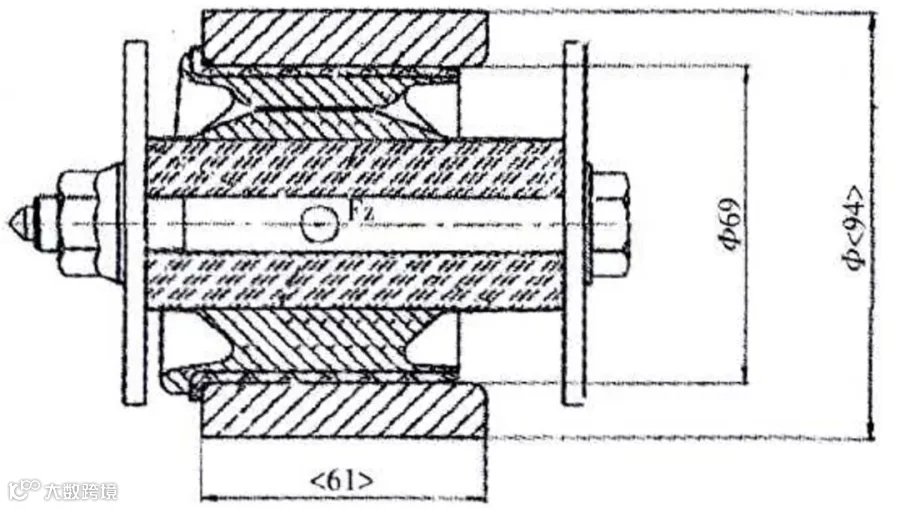

装配总成
螺栓+支撑座板+衬套+支撑座板+螺母。

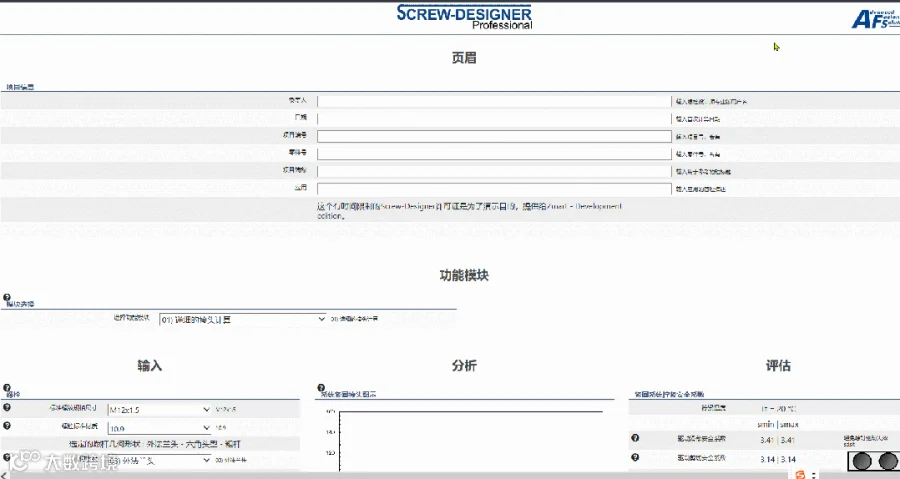

软件计算
软件计算相关数据如下：
计算结果可以看出采用70Nm+150°是可以满足过屈服拧紧的要求。
试验验证

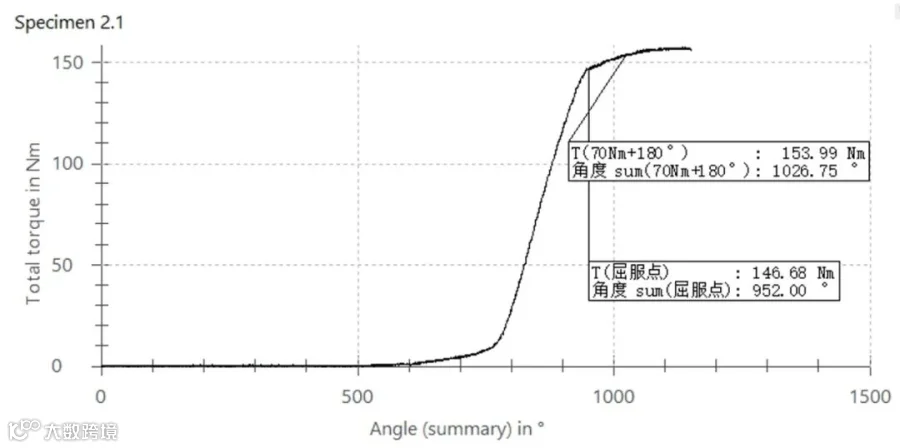

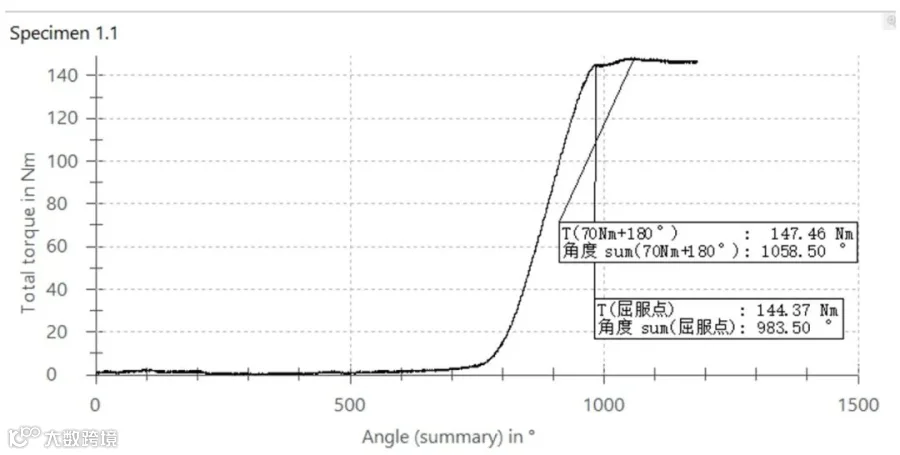

试验验证拧紧曲线如下，通过实际拧紧曲线可以看出70Nm+150°是满足过屈服的要求，同时相应的拧紧扭矩也是在计算扭矩范围内。
由此可见，采用SD Pro螺栓计算软件计算扭矩转角法拧紧工艺是可靠的，计算过程也是非常简单。
本次就分享到这里，欢迎大家有相关计算案例联系我们免费进行计算，或者进行软件申请试用。
