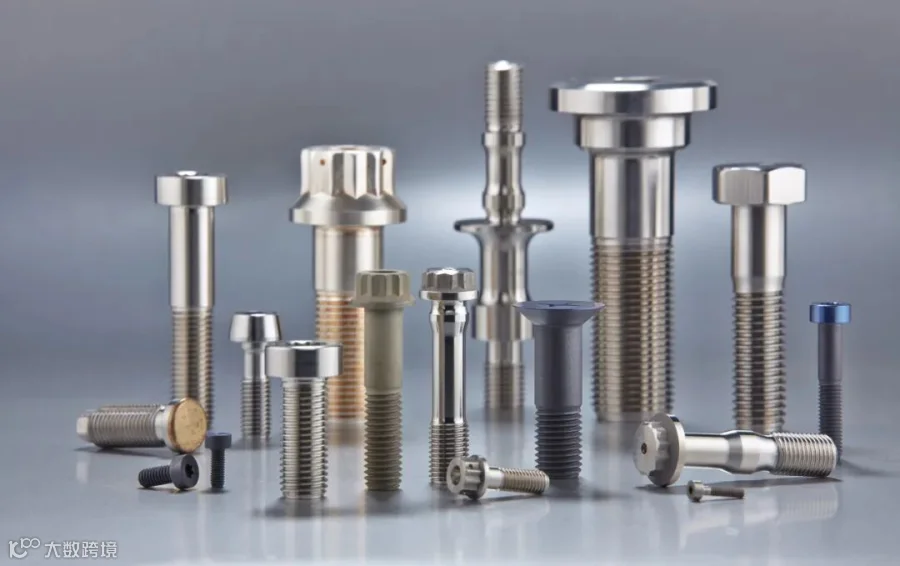

螺栓连接的重要性
螺栓拧紧在机械制造业中的应用非常广泛，几乎涵盖了机械制造中零部件的连接与装配以及机械整体的装配等各个环节。任何机体均是由多种零件连接（即组装）起来的，而零件的连接方式有多种，其中采用螺栓连接是最常用的一种。因此，为了实现螺栓连接，拧紧这一操作也就成了装配工作中极为广泛的概念。
- 拧紧的过程控制变量 -
直接测量的控制变量：直接测量的控制变量，未施加物理量的变换（例如：电流/扭矩、压力/力等）作用于紧固过程的测量变量。例如，通过传感器直接测量扭矩、旋转角度等。
直接作用控制变量：终止紧固过程的控制变量。例如，离合器的作用是控制紧固过程的停止。
- 拧紧系统分类 -

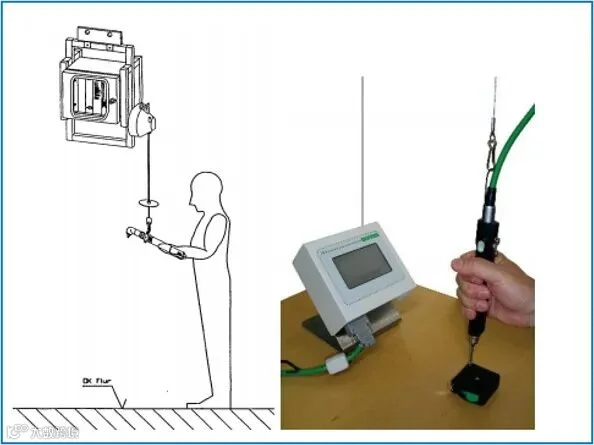

手动导向紧固系统：手动引导，快速紧固系统。在这种系统中，操作员没有直接控制紧固过程本身（但仅进行观察）。

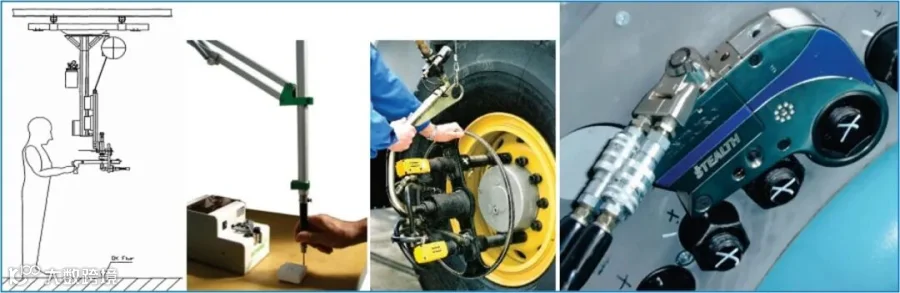

手持式紧固系统：手动引导，紧固系统。操作人员直接控制紧固过程，基于触觉反馈给操作者的连续操作。
手持工具：包括无动力紧固工具。

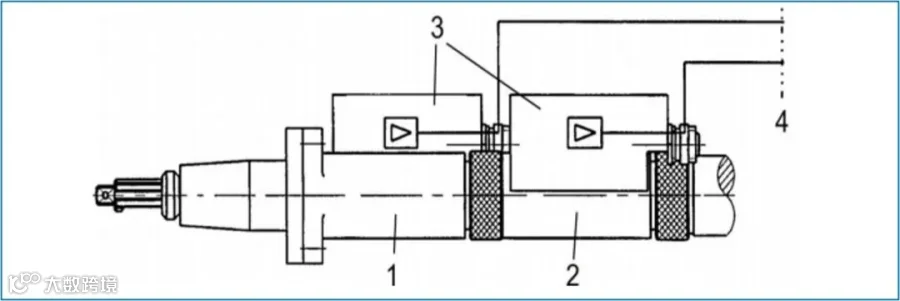

- 测量传感器的冗余设计 -
测量系统设计，在该设计中，至少两个独立运行的测量电路同时连续获取相同的测量变量。
- 工艺点等级定义 -
根据VDI 2862标准对于拧紧点进行工艺等级分类：A类（安全）、B类（功能）、C类（低风险）。对于B类螺栓，再通过FEMA打分确定是按照A类螺栓进行监控，B类螺栓进行部分监控，，还是C类螺栓不需要进行监控来分类确定。
用于电导性的螺纹连接
具有角度控制的功能
需要采用特殊方法或者分阶段拧入监控措施
通过FEMA分析后大于500分的点位
通过FEMA分析后大于255分小于500分的点位
通过FEMA分析后小于255分的点位

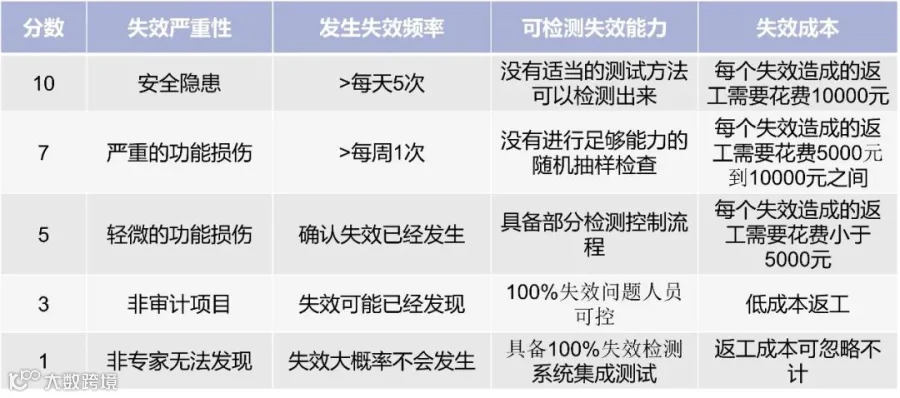

-FEMA打分定义 -
各项打分见下表，总分为各项打分之积。
- A类拧紧点拧紧系统需求 -
自动紧固系统或使用手动引导紧固系统，最低技术要求：
直接测量的控制变量（例如，扭矩，旋转角度，伸长）\ 直接测量的监控变量
控制变量和监测变量不得相同 \ 固定结果可供进一步处理
监控紧固系统的最低要求:
所有控制和监控变量相关的系统组件有自我测试功能。
测量传感器的冗余设计，用于直接获取控制和/或监控变量。
紧固系统控制系统与制造控制系统之间的数字接口必须支持对信号通信故障的检测。
用户必须定期检查紧固系统的测量精度和重复性。
对生产设备随机抽样创建的拧紧点进行检查，由经过培训的人员使用适当的测试方法。
手持紧固系统最低技术要求：
一个直接或者间接测量的控制变量（例如，扭矩，旋转角度，伸长）\ 直接或者间接测量的监控变量
至少有一个变量必须直接测量。如果第二个测量变量是间接测量的 \结果可供进一步处理
监控紧固系统的最低要求:
所有控制和监控变量相关的系统组件有自我测试功能。
紧固系统控制系统与制造控制系统之间的数字接口必须支持对信号通信故障的检测。
用户必须定期检查紧固系统的测量精度和重复性。
对生产设备随机抽样创建的拧紧点进行检查，由经过培训的人员使用适当的测试方法。
用手动工具手动拧紧最低技术要求：
一个直接或间接测量或活跃的控制变量（例如，扭矩，旋转角度，伸长，力）
监控紧固系统的最低要求:
用户必须定期检查紧固系统的测量精度和重复性。
对生产设备随机抽样创建的拧紧点进行检查，由经过培训的人员使用适当的测试方法。
- B类拧紧点拧紧系统需求 -
自动紧固系统或使用手动引导紧固系统最低技术要求：
直接或间接测量的控制变量（例如，扭矩，旋转角度，伸长）\ 直接或间接测量的监控变量
固定结果可供进一步处理
监控紧固系统的最低要求:
用户必须定期检查紧固系统的测量精度和重复性。
对生产设备随机抽样创建的拧紧点进行检查，由经过培训的人员使用适当的测试方法。
手持紧固系统最低技术要求：
一个直接或者间接测量的控制变量（例如，扭矩，旋转角度，伸长）
监控紧固系统的最低要求:
用户必须定期检查紧固系统的测量精度和重复性。
对生产设备随机抽样创建的拧紧点进行检查，由经过培训的人员使用适当的测试方法。
用手动工具手动拧紧最低技术要求：
一个直接或间接控制变量（例如，扭矩，旋转角度，伸长，力）
监控紧固系统的最低要求:
用户必须定期检查紧固系统的测量精度和重复性。
对生产设备随机抽样创建的拧紧点进行检查，由经过培训的人员使用适当的测试方法。
- C类拧紧点拧紧系统需求 -
手持紧固系统最低技术要求：
None
监控紧固系统的最低要求:
None
感谢您的关注与学习！希望本次讲解能够帮助您更好地理解和应用拧紧工艺，提升生产效率与产品质量。
欢迎联系我们，一起探讨紧固连接的奥秘！
