ECM检测程序
当使用全自动螺栓尺寸测量仪(以下简称ECM）进行紧固件尺寸测量时，用户会提出更高的需求，例如：如何在测试前提醒操作者更换合适、正确的夹具的编号？是否可以使用图片或者文档之类的提示？针对这些场景，我们今天分享一些实用的干货给大家，感兴趣的用户朋友可以按照本文章的步骤尝试。
场景 / 01
当不同的测试零件需要进行多种基座切换时，需要对操作者进行有效的提示，以便于正确的识别夹具从而顺利进行对应的测试。
解决方案：
1.编辑检测程序时，在首行插入一段字符，例如“请更换A2-φ24mm真空吸附泵专用基座”，操作方式如下：
2. 确保绿色行在程序命令的第一行，单击“插入”。

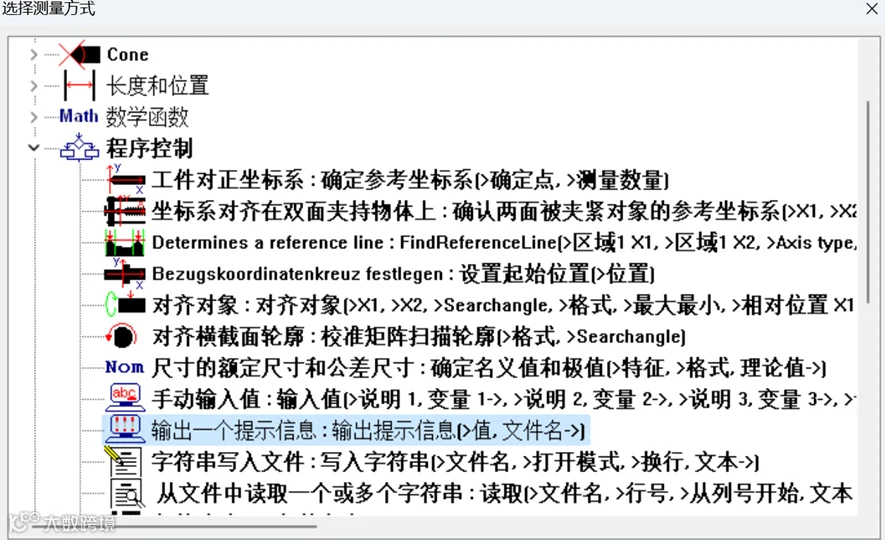

3.在“程序控制”中选择“输出一个提示信息，输出提示信息，然后点击OK，进入设置界面。

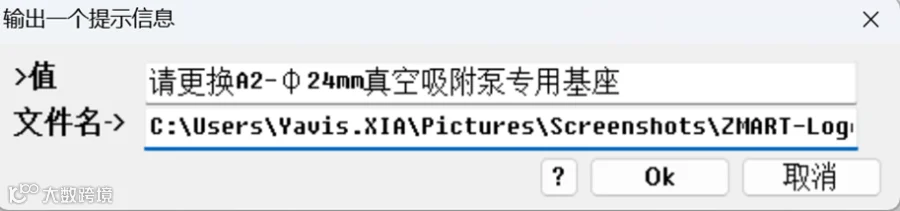

3.1 在“值”中填入您需要提示给操作员的信息，此例输入“请更换A2-φ24mm真空吸附泵专用基座”。
3.2 “文件名”中，可以进行图片提示或者文档提示。此案例中，编着选择了图片形式，注意，这里的链接需要提前在Windows 中将链接复制好在粘贴到这里，且需要输入最后的文件后缀此案例中。
3.3 完成命令字段参考：
Message ('请更换A2-φ24mm真空吸附泵专用基座','C:\Users\ Yavis.XIA \Pictures\Screenshots\ZMART-Logo.png')

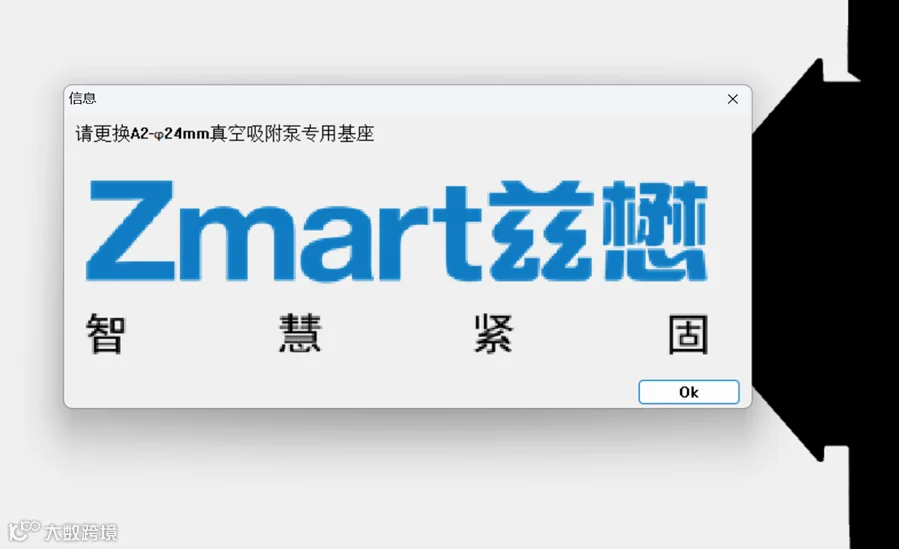

4. 以上步骤设置完成后，点击OK，程序运行时，便会出现对应的提示：
如果想获得文章中的标准模型，或对ECM检测程序进一步了解欢迎扫码添加兹懋ECM资深技术专家微信咨询。
ECM资深技术专家
场景 / 02
在产品研发阶段，当设计部门已经完成了产品的3D模型，作为设计验证环节，在手工样件还没出来之前，是否可以完成检测程序的编辑，以用来节省编程和测试的时间？
解决方案：
1. 需要提前准备好3D 模型，目前ECM 仅支持 .STL的文件，将准备好的文件放置到本地或者公盘的文件中。
2.文件的导入。
2.1 打开SM5.EXE 软件，以脱机软件为例，任意打开一个矩阵扫描文件（.scn文件）即可。

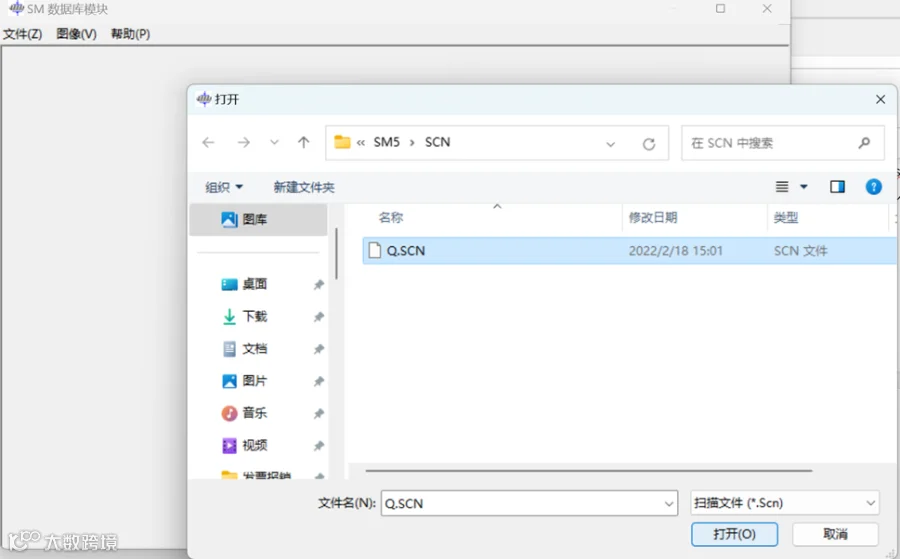

操作方法：点击“图像”- “打开矩阵扫描”后选择.scn 文件，打开，进入软件界面。
2.2 导入模型：

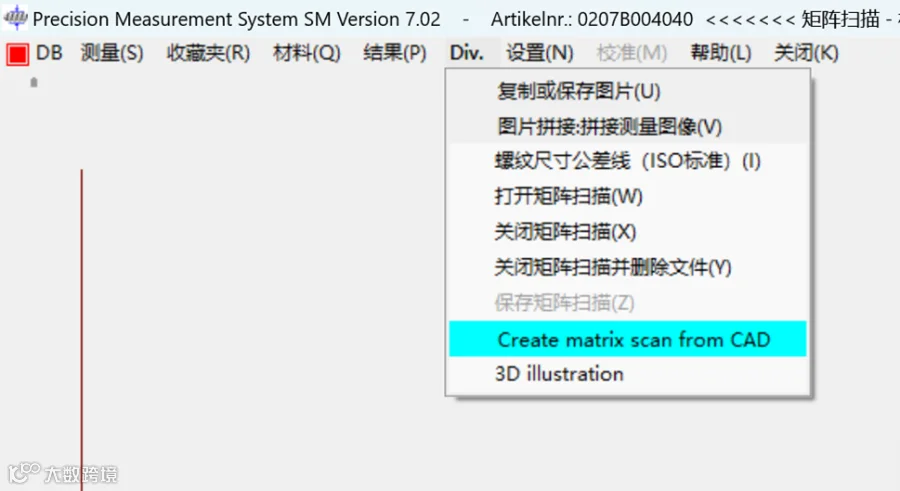

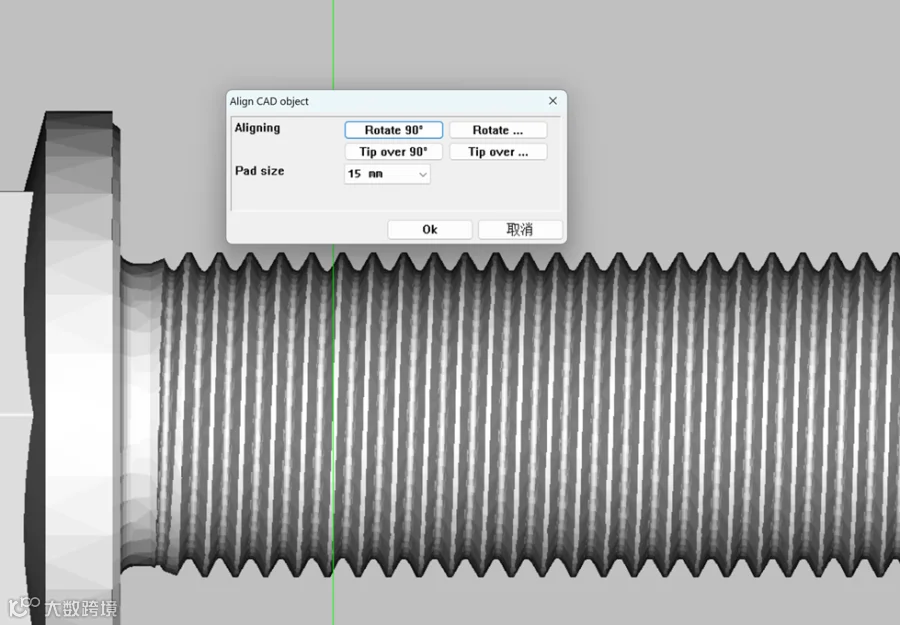

在主菜单上依次点击“Div.” - “Create matrix scan from CAD”，进入模型选择菜单后点击所需要编程的模型，进入如下摆正零件界面。

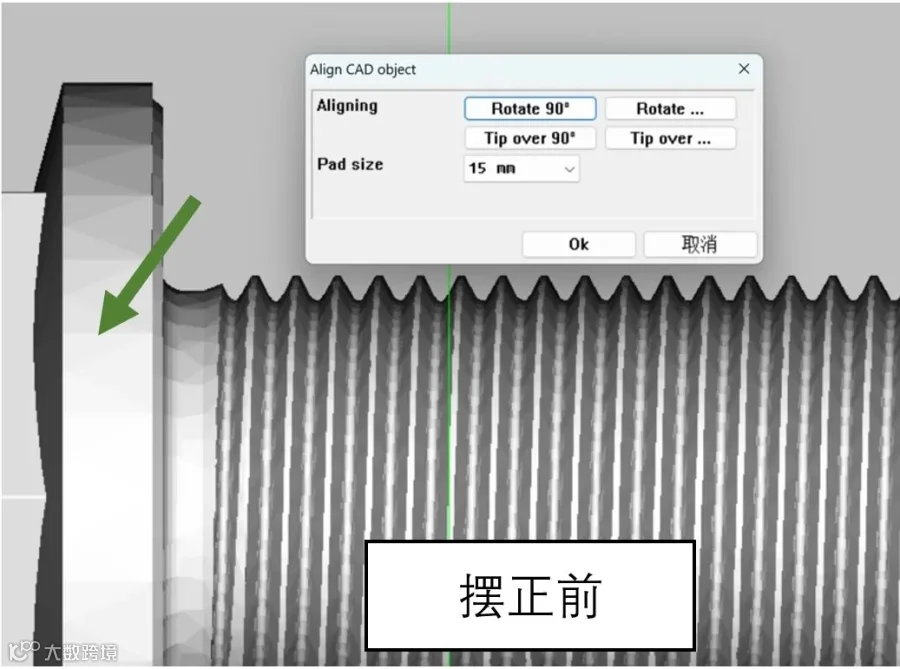

在次界面中，需要将零件进行坐标摆正，上图对话框中的三个信息分别为：
Aligning: 零件找正，零件摆正位置
Rotate 90°: 单次以90°旋转零件
Rotate…: 以输入的角度旋转
Tip Over选项则是翻转零件用，方法和Rotate一致
Pad Size: 磁性基座的直径（若不确定，可以先测量下实际的磁台，默认带磁性的基座外径为24mm）

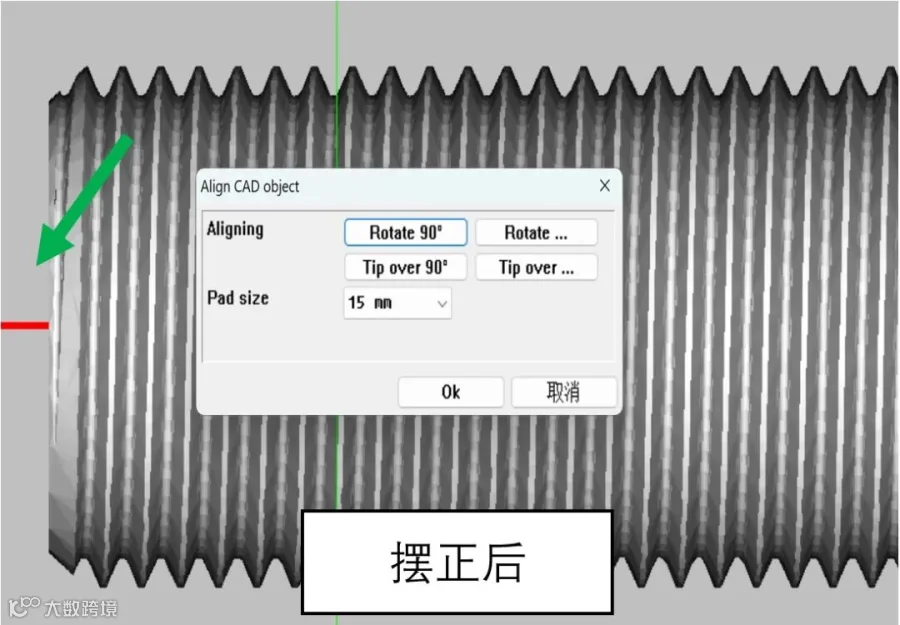

通常默认基座在右侧，因此需要将零件先摆正，图示中的零件需要摆正180°，则需要通过点击两次“Rotate 90°”来实现，摆正后的图形如下：
完成后，点击OK，将会弹出保存矩阵扫描保存地址和命名,输入后，软件执行360°虚拟扫描，并在扫描完成后自动跳转至矩阵扫描结果界面。随后便可以按照常规的编程方式新建材料名称进行程序的编辑。

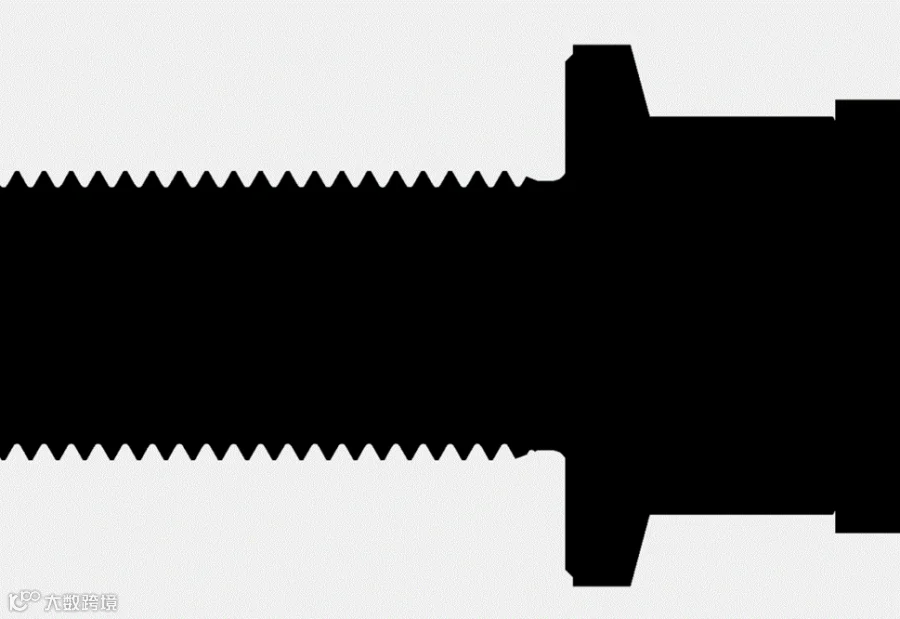

基于模型完成的矩阵扫描文件
模型导入编程的演示视频
以上就是本期ECM检测程序知识总结，也欢迎大家添加我们ECM资深技术专家沟通交流。
