螺纹联接的拧紧方式及精度

在汽车制造领域，螺纹联接堪称“工业世界的缝合术”。作为四种常用联接方式之一，它与焊接、铆接、粘胶联接相比，具有精度高、装配便捷、可重复拆装等独特优势。如今，螺纹联接已成为汽车装配工艺的绝对主力，也是标准化程度最高的机械零件。

然而，螺纹联接的失效却是机械设备中最常见的故障之一，更是导致整机功能丧失的重要原因。其装配质量，直接决定着整车的安全性、可靠性和使用寿命。正因如此，如何科学应用拧紧技术、合理控制装配扭矩，成为各大主机厂在新车型开发过程中的核心课题。

扭矩控制的实质

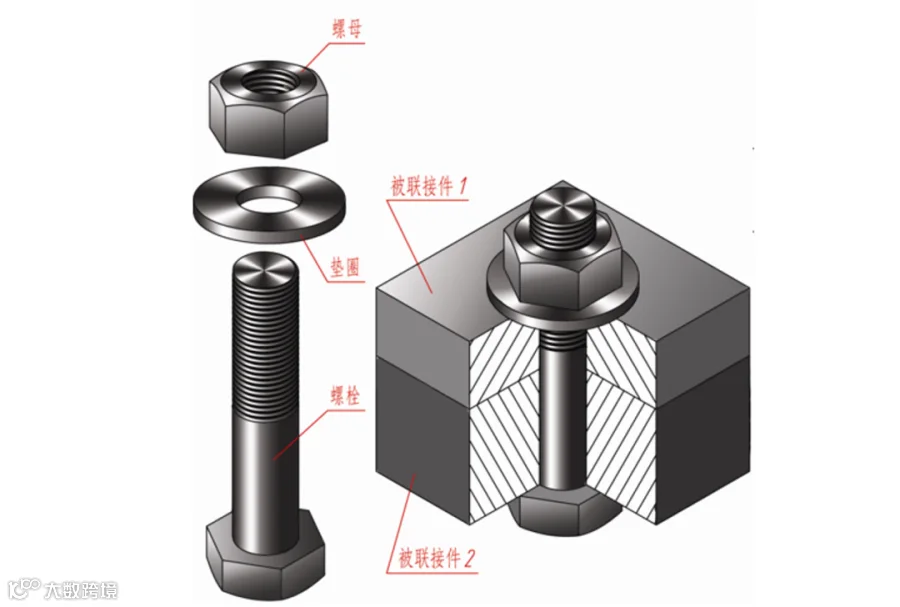

螺纹联接的根本目的，是利用螺栓产生的轴向预紧力将被连接件牢固压合在一起。装配扭矩控制的实质，正在于将这个看不见的“预紧力”控制在合理的区间之内。

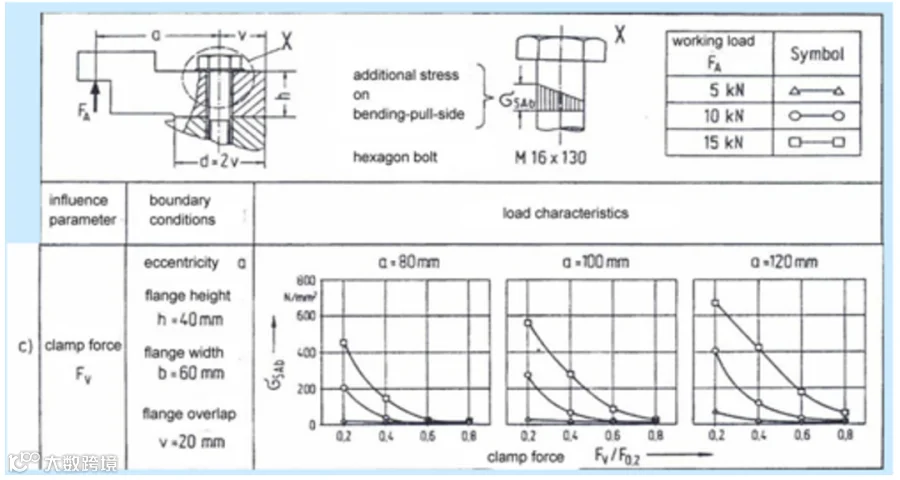

当螺栓被拧紧，其杆身会产生弹性拉伸，像一根被拉长的皮筋，持续不断地向被夹零件施加挤压力——这就是“预紧力”的来源。理论上，预紧力越大，联接的抗松动和抗疲劳性能就越好。当预紧力接近螺栓材料的屈服极限时，联接效果达到最优。

扭矩≠预紧力：关键的“K值”之谜

生产中普遍采用的“扭矩法”，实际上是通过控制扭矩来间接控制预紧力。它们之间的关系可用一个简洁的公式表达：

M = K · D · F

其中，M为扭矩，K为扭矩系数，D为螺栓直径，F即为预紧力。

问题在于：K值并非恒定不变。它受到螺纹精度、材质、表面处理、润滑条件甚至环境温湿度的综合影响，波动范围可达0.1至0.5。如果K值波动大，即使严格控制扭矩，预紧力也可能高度离散，为质量埋下隐患。

转角与屈服点：更高阶的控制逻辑

从拧紧曲线可以看出，螺栓从贴合到弹性拉伸，再到屈服阶段，其扭矩-转角关系呈现明显的三阶段特征。尤其在屈服点后，微小扭矩增量即可引发大幅转角变化——“扭矩-转角增量比”陡然下降，这成为判断螺栓是否达到屈服状态的关键信号。将螺栓拧至屈服点，可最大限度发挥其材料潜能，已成为高性能联接的重要工艺。

1. 扭矩直接控制法（T）

这是最常见也是最传统的方法，直接设定扭矩值完成装配。其优点是工艺简单、成本低且螺栓可重复使用。

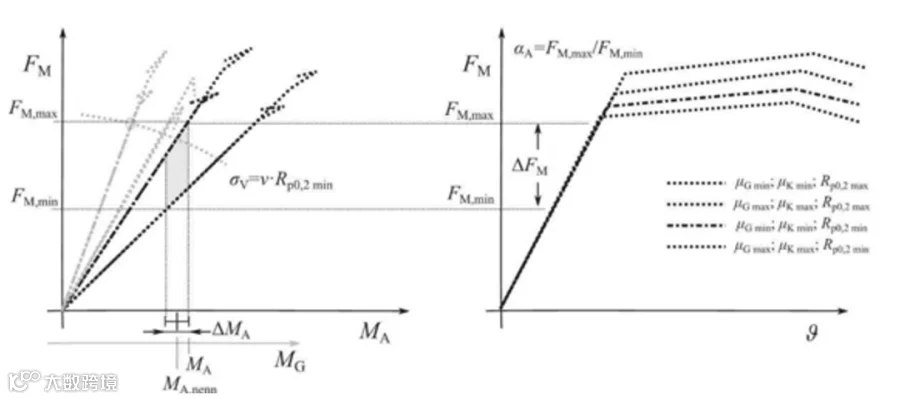

但受摩擦系数影响极大，预紧力控制精度通常只有±30%左右，一般用于非关键部位。

2. 扭矩控制—转角监控法（TA）

该方法分两步：先以较快速度拧至目标扭矩的70%~80%，再低速拧至最终扭矩，同时记录转角数值。

转角成为质量的“照妖镜”：转角过大，说明螺栓可能强度不足；转角过小，则可能材料过硬或热处理异常。这种方法将控制精度提升±10~25%，广泛应用于底盘、传动系统等关键位置。

3. 转角控制—扭矩监控法（AT）

这种方法以控制转角为主、监控扭矩为辅。它先快速拧紧至某一起始扭矩（如最终扭矩的20%），再缓慢旋转至预设转角。

其最大优点是几乎不受摩擦系数影响，预紧力分散小，特别适合软质垫片密封场合。缺点是工艺复杂、设备成本高，且螺栓不可重复使用。常用于发动机缸盖、连杆等安全关键点位。

4. 屈服点控制法（斜率法）

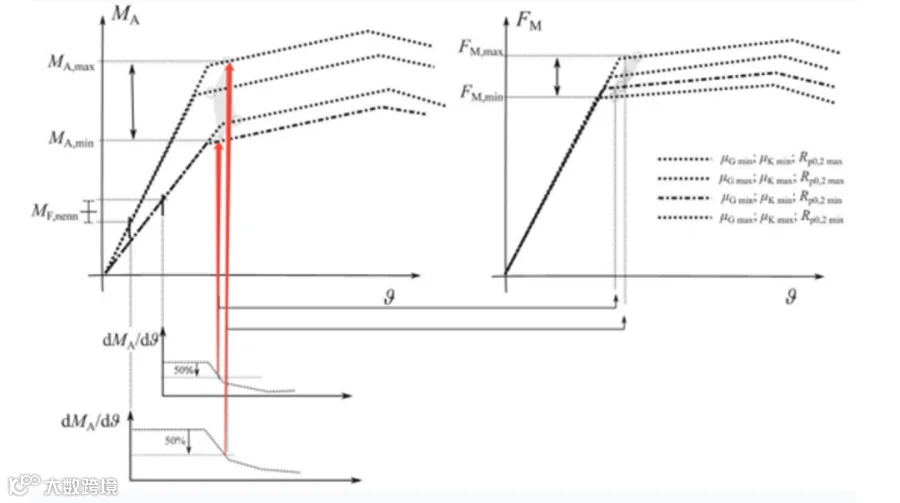

这是目前最先进的工艺方法之一。拧紧过程中实时计算扭矩与转角的微分商（ΔM/ΔΦ），一旦检测到比值急剧下降——即标志材料进入屈服——立即停止拧紧。

该方法同时规避了摩擦系数波动和起始点判断的干扰，精度极高，可充分发挥螺栓强度。但仅适用于高强度、质量一致性极佳的螺栓，常见于发动机核心部位。

5. 螺栓长度法（伸长量控制法）

这是最直接也最准确的方法——直接测量螺栓伸长量控制预紧力。因其测量设备昂贵、实施困难，主要限于实验室、航空航天等极端领域，难以在汽车量产中推广。

随着电动汽车、智能驾驶的快速发展，汽车联接技术正面临更高要求：更轻的材料、更严的密封、更长的寿命。这一切，都在推动拧紧技术向更智能、更可靠的方向演进。

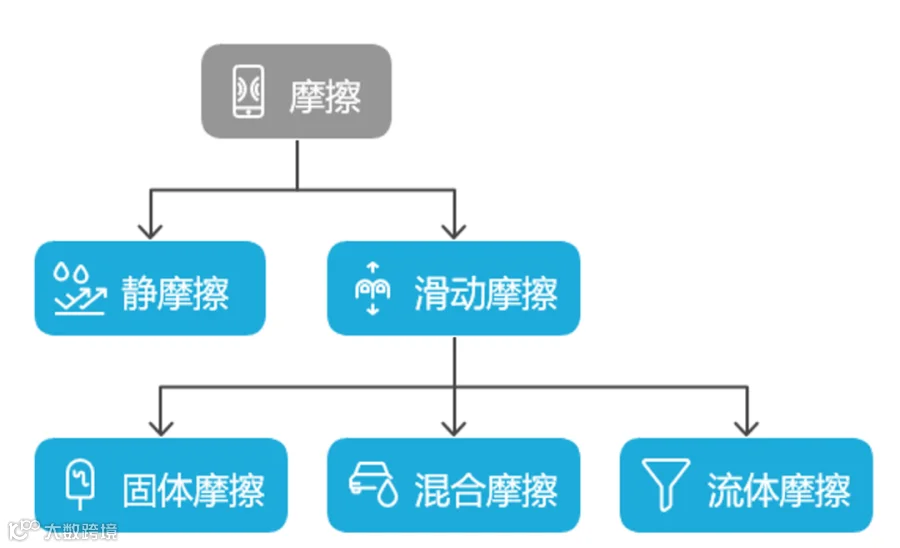

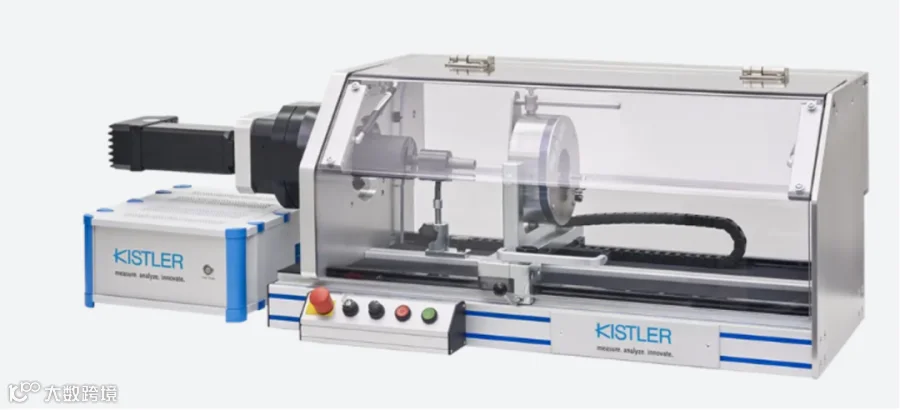

采用摩擦系数试验机ANALYSE更好的控制和分析螺栓摩擦系数，确保在设计要求范围内。

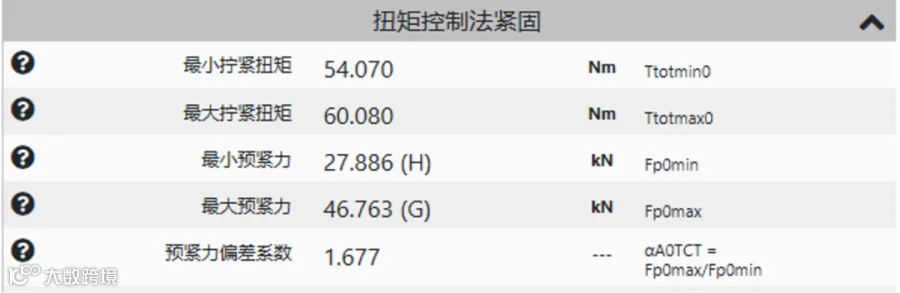

采用SD Pro螺栓计算软件更好的计算和分析螺栓连接，确保拧紧方式和拧紧后预紧力满足设计要求。

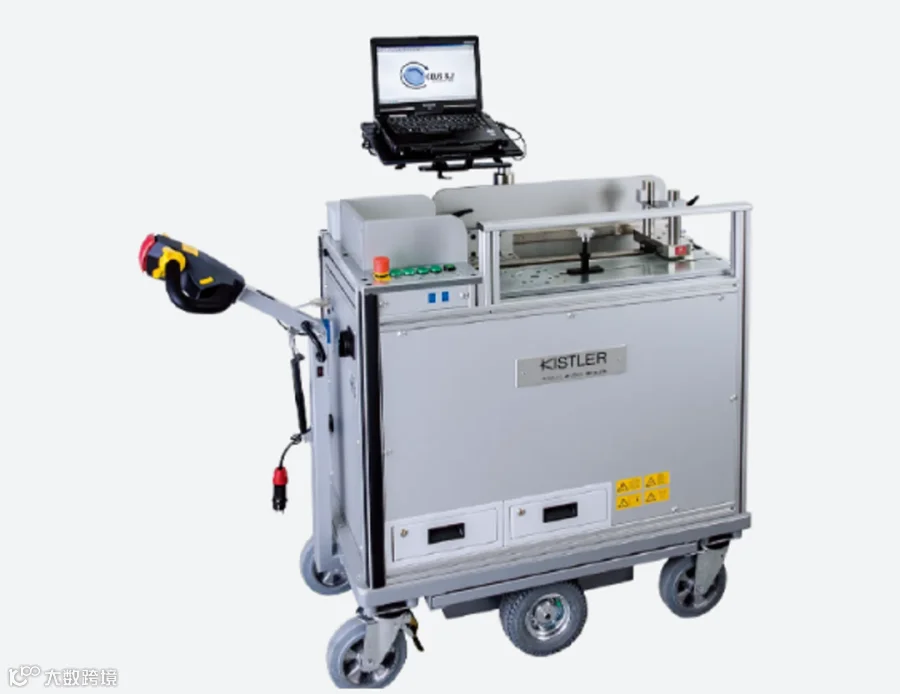

采用扭矩小车更好的标定，拧紧工艺满足设计要求的精度和设备能力指数。

未来的拧紧系统将不仅限于“拧好一颗螺栓”，而是朝着全过程参数可追溯、实时质量判定、自适应补偿和预测性维护的方向发展。通过大数据分析，每一颗螺栓的拧紧曲线都将成为产品质量溯源的一部分。

螺纹联接虽看似微不足道，却直接决定着产品的本质安全。从经验拧紧到科学控制，从扭矩控制到屈服点管理，中国汽车工业的进步正体现在这些看似微小却至关重要的工艺细节上。

“毫厘之间，定夺安全”。这不仅是技术的进化，更是制造理念的升华——唯有将每一处细节做到极致，才能成就真正可靠的产品。
